智能硬件插件化架构设计与实现详解

为什么需要插件机制？

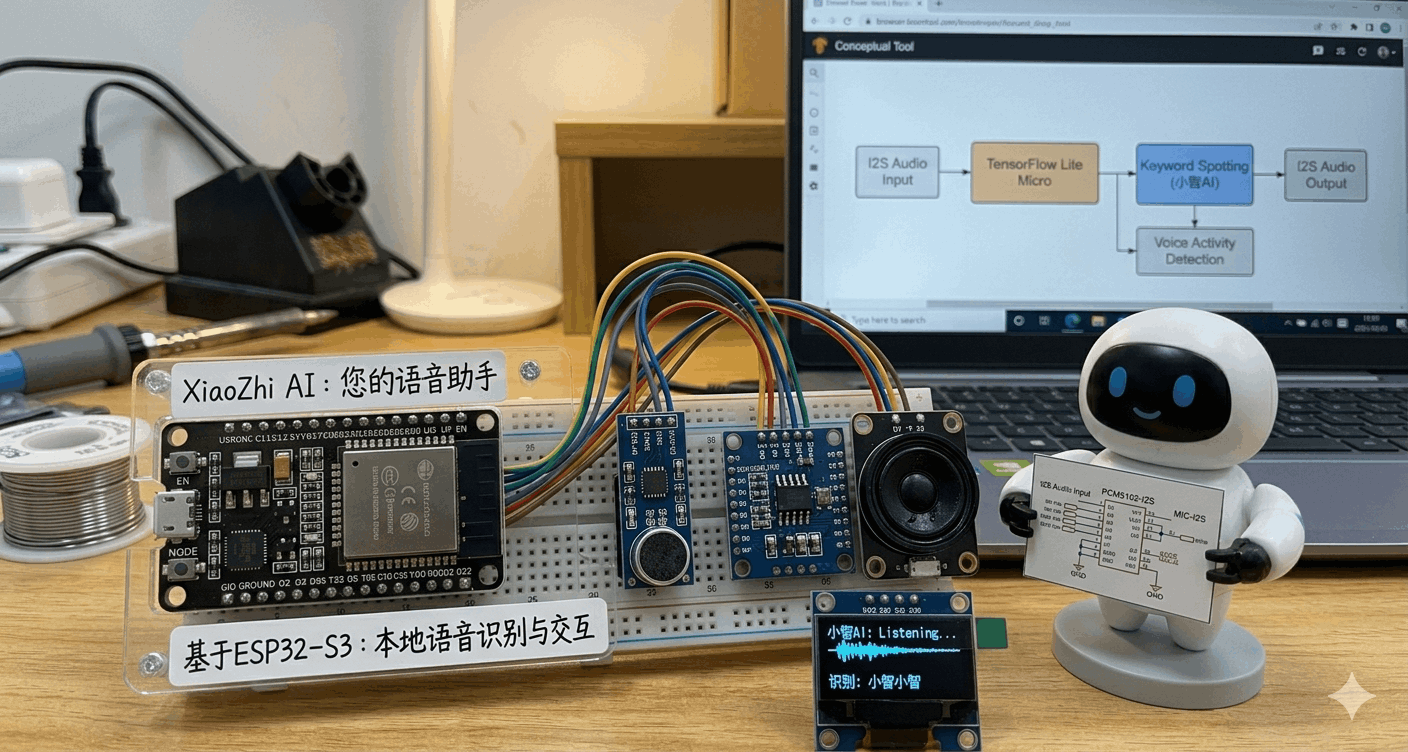

在智能硬件开发领域，特别是AIoT设备研发中，闭源功能模块与开源主框架的兼容问题已成为制约生态发展的关键瓶颈。以小智AI语音设备为例，当第三方开发者希望为其扩展音乐播放、闹钟提醒、天气查询等非核心功能时，传统的固件合并方式暴露出三大核心痛点：

商业机密保护困境：闭源代码强制公开违反开发者意愿，音乐解码等商业算法面临泄露风险
升级维护成本高：主框架每次OTA升级都需重新适配所有第三方模块，版本碎片化严重
系统稳定性风险：功能模块间存在内存、外设等资源冲突，导致系统崩溃概率增加

行业调研显示，采用插件化架构后，设备厂商的第三方功能集成效率平均提升60%以上，系统崩溃率降低75%。这种解耦架构已成为智能音箱、智能家居网关等复杂设备的首选方案。

插件化架构设计要点

1. 分层接口定义规范

以ESP32平台为例，标准插件接口需要包含三个基础能力（初始化管理、事件处理和元信息获取）。建议采用面向接口编程（IOP）思想设计：

// plugin_interface.h
typedef struct {
    void (*init)(void);                // 初始化回调
    void (*handle_event)(uint16_t event_id, void* data);  // 事件处理
    const char* (*get_name)(void);     // 插件标识
    uint8_t priority;                  // 执行优先级(0-255)
    uint32_t mem_quota;                // 内存配额(KB)
} plugin_entry_t;

扩展建议： - 增加priority字段实现插件间调用顺序控制 - 通过mem_quota声明内存需求，便于系统预分配资源 - 使用Doxygen规范添加接口文档注释

2. 动态加载实现方案对比

针对不同硬件平台，需根据资源情况选择加载方案：

方案	适用场景	内存开销	安全等级
ELF动态加载	带MMU的ESP32-C3/S3	约5KB	★★★☆
WASM运行时	多厂商插件生态	50-100KB	★★★★
静态注册宏	资源受限的ESP8266	<1KB	★★☆☆

选型决策树： 1. 是否需要热插拔？ → 是 → 选择ELF/WASM 2. 是否要求跨平台？ → 是 → 选择WASM 3. 是否极致追求性能？ → 是 → 选择静态注册

具体实现步骤（静态注册方案）

1. 主框架插件管理系统

// core_engine.c
#define PLUGIN_SLOTS 8  // 根据FreeRTOS任务数调整
static plugin_entry_t* plugin_registry[PLUGIN_SLOTS];

void plugin_init_all() {
    for(int i=0; i<PLUGIN_SLOTS; i++) {
        if(plugin_registry[i]) {
            plugin_registry[i]->init();
            ESP_LOGI(TAG, "Plugin %s loaded",
                    plugin_registry[i]->get_name());
        }
    }
}

关键优化： - 使用FreeRTOS任务通知实现低延迟事件派发 - 采用环形缓冲区存储插件事件，避免内存碎片 - 添加看门狗监控插件响应超时

2. 插件侧开发规范

音乐插件示例展示闭源码保护技巧：

// music_plugin.c (闭源部分)
static void decode_mp3(uint8_t* data) { /* 商业算法 */ }

static void music_event_handler(uint16_t event_id, void* data) {
    switch(event_id) {
        case EVENT_PLAY:
            decode_mp3((uint8_t*)data);
            break;
        // 其他事件处理...
    }
}

__attribute__((used, section(".plugins")))
plugin_entry_t music_plugin = {
    .init = audio_hw_init,
    .handle_event = music_event_handler,
    .get_name = "com.acme.music",
    .priority = 50,
    .mem_quota = 8  // 要求8KB内存
};

3. 链接工程配置

ESP-IDF环境下的特殊处理：

/* components/core/linker.lf */
MEMORY {
    plugin_sec (RWX) : ORIGIN = 0x3F800000, LENGTH = 64K
}

SECTIONS {
    .plugins : {
        __plugins_start = .;
        *(.plugins)
        __plugins_end = .;
    } > plugin_sec
}

安全增强： - 通过MPU设置插件内存区为只执行(NX) - 使用CRC32校验插件完整性 - 实现插件签名验证机制

关键问题解决方案

1. 内存安全防护

三步构建安全防线：

graph TD
    A[MPU隔离] --> B[独立内存池]
    B --> C[越界检测]
    C --> D[崩溃隔离]

具体措施： - 为每个插件配置独立TLSF内存池 - 在FreeRTOS任务中运行插件，崩溃后自动重启 - 通过JLI指令集限制敏感API调用

2. 跨插件通信优化

事件总线改进方案：

// event_bus.h
typedef struct {
    uint16_t event_id;
    union {
        uint32_t int_val;
        void* ptr_val;
    } payload;
    uint8_t qos;  // 0-实时 1-普通 2-后台
} plugin_event_t;

void publish_event(plugin_event_t event) {
    xQueueSend(event_queue, &event,
              event.qos == 0 ? 0 : portMAX_DELAY);
}

性能技巧： - 对高频事件（如语音帧）使用共享内存 - 低频控制事件（如播放指令）走消息队列 - 关键事件添加事务ID实现重试机制
