在 Type-C 接口全面普及、高速数据传输与快充需求深度融合的当下，消费电子、办公设备、工业控制等领域对接口拓展芯片的要求愈发严苛 —— 既要超高速传输，又要快充供电一体化，还要兼顾小型化、高可靠与易开发。沁恒 CH634 作为一款集成 4 口 USB3.2 Gen1 HUB 与 PD 快充的全能型芯片，凭借高速传输、100W PD 快充、Type-C 原生适配、工业级稳定等核心特性，成为接口拓展领域的标杆方案，完美适配扩展坞、快充 HUB、工业工控设备等多场景开发需求。本文将从芯片核心特性、硬件设计优势、典型应用场景等方面全面解析 CH634，为开发者提供高性价比的选型与设计参考。

一、芯片核心概述

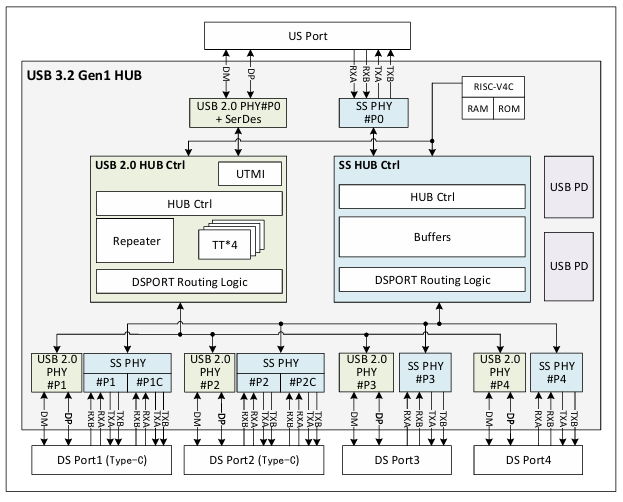

CH634 是沁恒推出的4 端口 USB3.2 Gen1 超高速 HUB+PD 快充一体化芯片，单芯片集成双 Type-C 双通道 USB3.0 PHY、双 PD PHY、3.3V LDO 调压器与 1.2V DC-DC 降压器，内置青稞 RISC-V 处理器，所有核心 IP 均为自研，无需外部授权，从根源降低开发与量产成本。芯片原生支持 Type-C 正反插自适应，兼容 USB3.2/3.1/3.0/2.0/1.1 全协议，可实现5Gbps 超高速数据传输 + 100W PD 快充双功能，外围电路极度精简，同时提供 QFN32/48/64/68 等多种小体积封装，兼顾便携消费产品与工业设备的设计需求，是实现接口拓展与快充一体化的核心优选。

二、核心特性与优势

CH634 的特性覆盖传输性能、快充能力、接口适配、可靠性、开发便捷性等全维度，既满足消费级产品的便携与体验需求，又具备工业级产品的稳定与耐用性，核心亮点全方位拉满：

超高速多端传输，并发工作无卡顿

符合 USB3.2 Gen1 协议规范，下行 4 个端口支持5Gbps 超高速传输，向下兼容 USB2.0 480Mbps 及全速 / 低速传输，轻松应对高清视频、大文件、工业数据的高速传输需求；支持 STT/MTT 双传输模式，MTT 模式为每个端口配置独立 TT，实现高性能并发传输，多设备同时连接工作无延迟、不卡顿，彻底解决传统 HUB 多设备互扰问题；每个下行端口的 USB3.0 与 USB2.0 信号可拆开独立应用，4 口 HUB 最多支持 8 个 USB 设备同时连接，拓展性达到行业同级领先水平。

Type-C 原生适配，100W PD 快充一体化

内置双 Type-C 双通道 USB3.0 PHY + 双 PD PHY，原生支持 Type-C 正反插自适应，兼容 USB-C 线缆和连接规范，支持 3 种 C 口工作模式，完美适配当下 Type-C 接口主流设计趋势；原生支持 Type-C 15W 常规供电与PD 100W 快充（20V*5A），实现 “数据传输 + 快充供电” 一体化，无需额外快充芯片，大幅精简扩展坞、快充 HUB 的硬件设计；部分型号可外加沁恒 CH211 Type-C 接口芯片，升级实现 28V 高压 PDHUB 和 140W 快充，满足笔记本、工控机等高功率设备的供电需求。

灵活电源控制，多重保护保障设备安全

支持独立 / 整体双模式电源控制与过流检测，CH634X/W8G 等型号支持 4 个下行端口独立电源控制，单端口异常过流不影响其他端口工作，设备使用安全性大幅提升；CH634F/M 等型号默认支持 GANG 整体联动模式，外围电路更精简，适配消费级简单拓展场景；内置 BC1.2 充电协议和 CDP，下行端口兼顾数据传输与设备充电，鼠标、键盘、手机等外设可边连接边补能，一站式解决 “拓展 + 充电” 双重需求。

高集成低功耗，硬件设计极简易开发

集成 3.3V LDO 调压器 + 1.2V DC-DC 降压器，除特定型号外，其余均支持外部单一 5V/3.3V 供电，无需外部额外降压电路，外围元件大幅减少，PCB 布局更紧凑；自研 HUB 专用 USB PHY，采用低功耗技术，支持自供电 / 总线供电两种模式，适配便携扩展坞（低功耗）、工业设备（稳定供电）等不同功耗需求；CH634F 为 44mm QFN32 封装，是*全球最小的 USB3.0 HUB 芯片，CH634M 为 5*5mm QFN48 封装，小体积设计完美适配小型化、轻薄化产品开发。

工业级可靠性，适配复杂恶劣场景

采用工业级宽温设计，抗干扰能力强，可在复杂工业环境下稳定工作；内置信息存储器，可批量定制厂商 ID、产品 ID、端口配置、USB 字符串描述符等信息，也可通过外部 EEPROM/FLASH 配置，定制化程度高；部分型号支持上行口交换功能，便于 2 个 USB 主机管理多个 USB 设备，无需额外切换芯片，简化多主机外设共享设计；支持 SMBus 总线，可实现主板集成与远程管理，适配工业主板、智能设备的专业需求。

全自研 IP 架构，成本与效率双优

青稞 RISC-V 处理器内核、超高速 USB PHY、PD 控制器等核心 IP 全部自研，各模块紧密协同，传输效率更高，同时免除外部 IP 授权费，大幅降低产品研发与量产成本；支持通过 I/O 引脚快速配置电源控制、供电模式等功能，无需复杂软件调试，硬件开发周期大幅缩短，开发者可快速完成方案落地。

三、硬件设计关键要点

CH634 凭借高集成度实现了外围电路的极致精简，开发适配难度低，仅需关注少量设计细节，即可保障产品的稳定性与兼容性，核心设计要点如下：

1. 供电设计：支持单 5V/3.3V 供电，电源引脚需按手册要求配置退耦电容，自供电模式下建议增加电源滤波电路，提升供电稳定性；
2. Type-C 接口设计：Type-C 差分信号建议做阻抗匹配，增加 ESD 保护器件（如沁恒 CH412K），防止静电损坏芯片；
3. 端口控制设计：独立电源控制模式下，需为每个端口配置对应的控制引脚，整体模式下可直接省略额外控制电路，简化设计；
4. PCB 布局：电源引脚、GND 引脚尽量靠近芯片，电源走线保证足够线宽；USB3.0 高速信号走线需做阻抗控制，减少信号干扰；模拟地与数字地做好隔离，核心电源引脚就近接地。

四、典型应用场景

CH634 凭借高速传输、快充一体化、Type-C 适配、小体积、高可靠等核心优势，可无缝适配消费电子、办公设备、嵌入式开发、工业控制等全领域，典型应用场景覆盖：

• USB/Type-C 扩展坞：为轻薄本、平板、手机打造高速扩展坞，实现多口拓展 + 100W 快充，即插即用，提升移动办公体验；
• 快充 HUB：消费级多口快充 HUB，兼顾 U 盘、键鼠等外设连接与手机、平板快充，满足家庭、办公场景的多样化需求；
• 嵌入式设备：单片机、ARM 开发板、物联网网关的接口拓展，实现高速数据传输与设备供电，适配智能硬件的小型化设计；
• 工业工控设备：工业平板、PLC、数据采集终端的端口扩展，工业级稳定特性适配工业现场恶劣环境，独立过流保护保障设备安全；
• 消费电子板载设计：机顶盒、智能电视、游戏机的板载 HUB 设计，精简硬件布局，实现产品轻薄化、小型化；
• 多主机外设共享：办公、工业场景下的多 USB 主机共享外设，上行口交换功能无需额外切换芯片，简化系统设计。

五、芯片供应与方案支持

深圳市潜创微作为沁恒官方授权代理商与专业方案商，为 CH634 提供一站式芯片供应 + 定制化方案设计全流程服务，助力开发者快速落地产品：

• 潜创微是国家高新技术企业、专精特新企业，拥有 10 余年高清音视频、无线通讯、外设拓展芯片方案设计经验，技术实力雄厚；
• 配备专业的研发团队与 FAE 技术团队，可提供 CH634 芯片样品、硬件设计参考、固件定制、PCBA 方案开发等全方位支持，解决开发者的设计与调试难题；
• 除 CH634 外，还可提供沁恒全系列 USB、Type-C、以太网、HUB 等芯片的整体解决方案，满足多场景、多需求的产品开发配套。

六、总结

沁恒 CH634 是一款集超高速传输、100W PD 快充、Type-C 适配、工业级稳定于一体的 4 口 USB3.2 Gen1 HUB 芯片，单芯集成所有核心功能，从根本上简化了 “拓展 + 快充” 一体化产品的硬件设计，大幅降低开发成本与周期；小体积封装、灵活的电源控制、高定制化程度，使其既能满足消费级产品的便携与体验需求，又能适配工业级产品的稳定与耐用性。

无论是消费级扩展坞、快充 HUB，还是嵌入式设备接口拓展、工业工控设备组网设计，CH634 都以全方位的核心优势成为极具竞争力的选型方案。结合潜创微的专业方案支持，开发者可快速完成 CH634 的硬件设计、固件定制与产品量产，大幅缩短开发周期，实现产品的快速上市与市场布局。

作者：潜创微 - 沁恒芯片方案团队声明：本文为沁恒 CH634芯片技术解析，仅供开发者选型与设计参考，硬件设计请以官方数据手册为准。
