FS5282是一款可使用5V供电升压充多串锂电池的集成管理电路。FS5282非电池或磷酸铁锂电池充电管理，外置 NMOS 和根据充电电流大小选择不同功率 MOS，外围元用简单。FS5282 具用涓流、恒流、恒压充电模 式，非常适合锂电池或磷酸铁锂电池的充电。恒压充电值由外部分压电阻网络设置，恒流充电值通过外部检流电阻阻值设置。对于深度放电的电池，电池电压低于涓流充电阀值时用设置恒流充电时的 15%对电池涓流充电。在恒压充电阶段，充电电流逐渐减小，当充电电流减小到恒流充电的 10%时判定为电池充饱。常适合对多串锂件少应输入电压 4.5V-6V恒压充电值由外部分压电阻设定SOP8 封装升压充电转换效率恒流充电值由外部检流电阻设定外置功率 MOS 升压开关频率 250KHz充电状态和充饱指示状态软启动功能工作温度-40℃到+85℃采用常用的产品无铅、无卤元素，满足 RoHS90%⚫ 输入自适应功能

唱戏机 扩音器 蓝牙音响 POS 机 电动工具 各类多串锂电池应用产品 ⚫⚫⚫

ENVINSTAT2STAT1 VDECTGATEIDECTGNDFS5282 管脚序号 名称 说明1 外部电源输入端，此脚到地端之间要接一个电容滤波2充电完成时输出高电平 3正在充电时输出高电平 45 电池电压反馈端6 驱动片外N沟道MOS的G极7 充电电流反馈端8 GND 电源地STAT1VINENSTAT2VDECTGATEIDECT驱动片外P沟道MOS的G极管

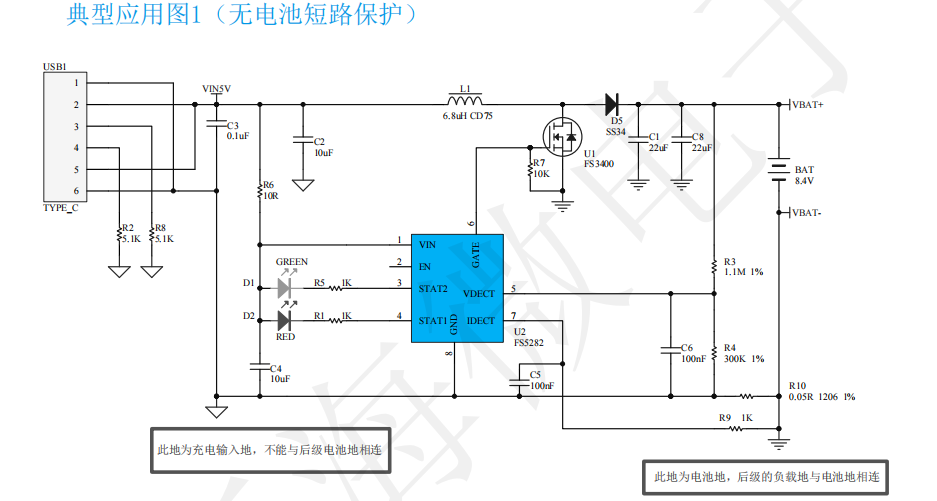

FS5282输入5V升压充电8.4V电路原理图

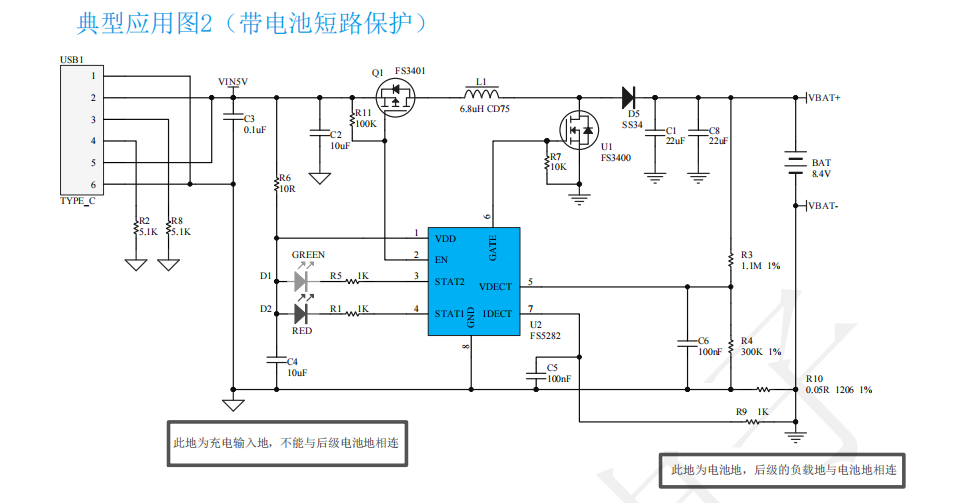

FS5282输入5V升压充电8.4V电路原理图支持短路保护

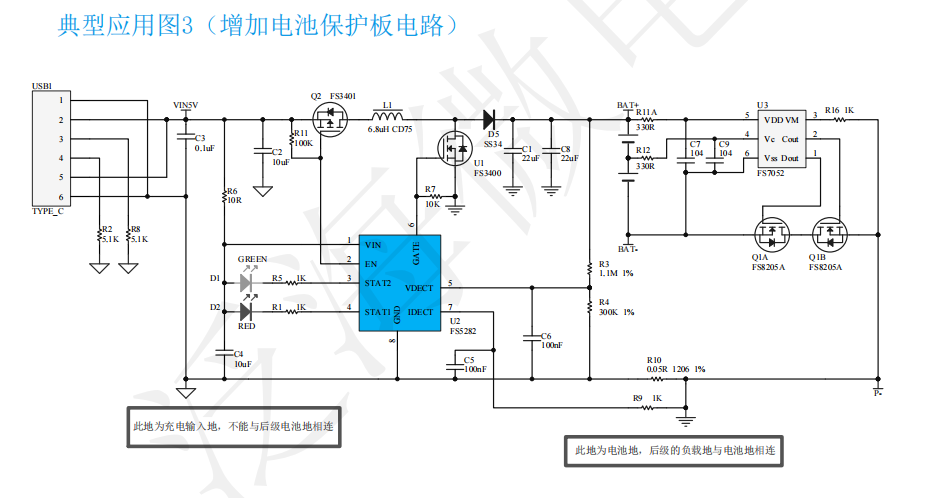

FS5282输入5V升压充电8.4V充电保护电路原理图

​FS5282是一款可使用目前市面上通用的普通 USB5V 电源给多串锂电池充电的集成电路。恒流电流由连接于芯片 GND 和电池负极间的R10电流检测电阻来设定。充电电流由内部基准和外部的R10阻值来设定，内部基准是 50mV 。即恒流充电值为：ICC =0.05V/R10恒压充电值通过电阻 R3 和 R4 分压网络反馈到 FB 管脚上，FS5282 根据 FB管脚上的电压决定充电状态。恒压值设定公式为：VBAT=1.8×(R3+R4)/R4自动再充电是在电池饱后电池电压电池电压低于设定值时，则再次开启升压充电对电池充电。自动再充电值公式为：VBAT=1.73×(R3+R4)/R4
