RapidIO是一套专为高性能嵌入式系统打造的开放式、低延迟、高带宽数据包交换互连技术标准，核心定位是解决嵌入式系统内部芯片与芯片、板卡与板卡、背板与板卡之间的高速数据传输需求，填补了传统并行总线（如PCI）在带宽扩展性、延迟控制、可靠性上的短板，广泛应用于航空航天、国防电子、工业控制、5G基站、雷达信号处理等对实时性和可靠性要求严苛的场景。其数据包交换互连技术作为核心支撑，通过分层架构、标准化协议、灵活拓扑和高效管控机制，实现了嵌入式系统多节点间的高效协同，是高性能嵌入式系统设计的核心技术之一。

一、RapidIO技术标准的核心定位与设计理念

RapidIO技术标准由Motorola、IBM等企业于20世纪末发起，2003年被国际标准组织(ISO)和国际电工委员会(IEC)正式认可为嵌入式互连技术标准（ISO/IEC DIS 18372），是目前嵌入式领域唯一获得授权的高性能互连标准。其设计理念围绕“高性能、低延迟、高可靠、可扩展”四大核心，摒弃了传统并行总线的引脚冗余、抗干扰差、带宽受限等问题，采用串行差分传输和数据包交换机制，适配嵌入式系统多处理器、多外设、多存储节点的互连需求。

与PCIe、以太网等互连技术相比，RapidIO的核心优势聚焦于嵌入式场景的针对性优化：相较于PCIe的复杂协议开销，其协议栈更轻量，延迟更低；相较于以太网的非确定性延迟，其具备可预测的低延迟特性，更适合实时性要求高的场景；相较于专用互连技术，其开放性标准支持多厂商设备兼容，降低了系统设计与集成成本。截至目前，全球几乎所有主流嵌入式厂商（如TI、Freescale、IDT等）均支持RapidIO技术，形成了涵盖芯片、板卡、开发工具的完整生态。

RapidIO数据包交换互连的核心目标是：在嵌入式系统有限的物理资源约束下，实现“高带宽传输、微秒级延迟、高可靠性、灵活可扩展”，支撑多节点间的协同数据处理，例如雷达系统中多通道ADC/DAC的数据汇聚、5G基站CU-DU间的Fronthaul数据调度、航空电子系统的综合模块化航电（IMA）平台互连等场景。

二、RapidIO数据包交换互连的分层协议架构

RapidIO采用分层协议架构，自上而下分为物理层（Physical Layer）、逻辑层（Link Layer）和传输层（Transport Layer），三层协议相互独立又协同工作，既保证了数据包传输的可靠性和高效性，又实现了协议的可扩展性和兼容性，这也是其数据包交换互连技术的核心架构基础。这种分层设计允许各层独立优化，例如物理层可升级传输速率，逻辑层可扩展数据包类型，传输层可优化地址映射，无需改动其他层级的设计。

2.1 物理层：数据包传输的硬件基础

物理层是RapidIO数据包交换的底层硬件支撑，定义了数据传输的物理介质、电气特性、信号编码、链路训练和同步机制，核心作用是将逻辑层输出的数据包转换为可在物理介质上传输的串行差分信号，同时实现链路的初始化、故障检测和恢复。

核心技术细节如下：

• 传输介质：支持板内互连（芯片间）、板间互连（板卡间）和背板互连，物理介质可选用差分对PCB走线、铜缆或光模块，适配不同距离的传输需求（板内可达数厘米，背板可达数米，光模块可扩展至数十米）。

• 信号特性：采用差分信号传输（如CML或LVDS），有效抑制共模干扰，提升抗噪能力；支持单通道、4通道、8通道等多种链路宽度（x1、x4、x8），链路宽度可根据带宽需求灵活配置，实现带宽的线性扩展。

• 速率演进：从早期版本到最新的4.0版本，传输速率持续提升：RapidIO 1.x支持1.25GHz、2.5GHz、3.125Gbaud；2.x版本在兼容1.x的基础上，新增5GHz、6.25Gbaud；4.0版本则将单通道速率提升至10Gbps以上，最高可达25Gbps，单通道带宽大幅提升。

• 编码方式：低速率版本（1.x、2.x）采用8b/10b编码，兼顾直流平衡和错误检测；高速版本（4.0）采用64b/66b编码，降低编码开销，提升有效带宽，每66位编码中包含64位有效数据，编码效率从80%提升至97%以上。

• 链路训练与同步：上电后，物理层会执行链路训练流程，通过状态机控制实现发送端与接收端的参数协商（速率、链路宽度、均衡参数等），确保只有在所有前置条件满足后才进入数据传输阶段，防止因参数不一致导致持续误码。实践中，链路训练失败往往源于PCB阻抗失配或电源噪声过大，需结合眼图仪进行调试。

• SerDes架构：现代RapidIO物理层普遍采用高速SerDes（串行器/解串器）架构，实现并行数据与串行数据的双向转换，典型SerDes工作在10–25 Gbps范围内，包含PMA（物理介质附加层）、PCS（物理编码子层）和FIFO缓冲三部分，其中PMA负责模拟信号处理，PCS执行编码和解码，FIFO缓冲吸收时钟域差异，缓解时序偏差问题。

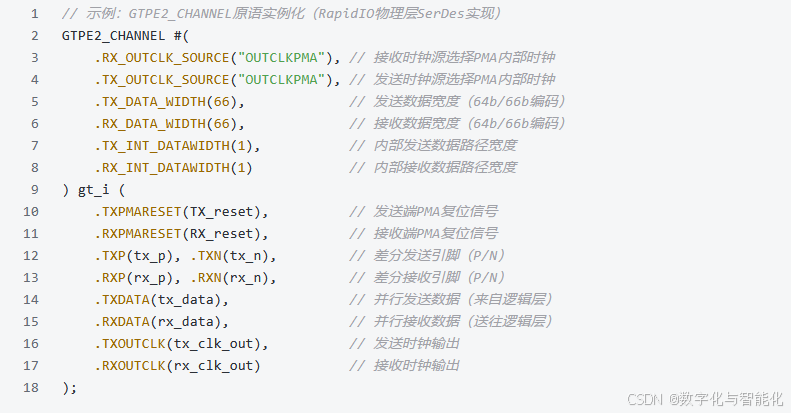

以下为FPGA中常见的RapidIO物理层SerDes实例化代码（Xilinx UltraScale+为例），用于实现物理层的串并转换与信号传输：

代码解析：该实例化代码实现了RapidIO物理层的核心SerDes功能，TX_DATA_WIDTH和RX_DATA_WIDTH设置为66，对应64b/66b编码格式；TXP/TXN和RXP/RXN为差分传输引脚，需严格匹配布线长度以保证信号完整性；TXOUTCLK和RXOUTCLK来自PMA内部PLL，频率为线路速率除以编码宽度（如10.3125 GHz / 66 ≈ 156.25 MHz），该模块可自动完成串并转换与时钟恢复，无需外部锁相环干预。

2.2 逻辑层：数据包的封装与链路管控

逻辑层位于物理层之上、传输层之下，核心职责是实现数据包的封装与解封装、链路流量控制、错误检测与恢复，以及链路管理，是RapidIO数据包交换的“链路管家”。逻辑层不关心数据包的最终目的地，仅负责相邻节点间的数据包可靠传输，确保数据包在链路中不丢失、不重复、不错乱。

核心技术细节如下：

• 数据包封装：逻辑层将传输层下发的数据包（含地址、数据、控制信息）封装为“链路帧”，添加帧头（包含链路控制信息、帧类型、帧长度）和帧尾（CRC校验码），形成可在物理层传输的完整数据单元。帧头中的链路控制信息用于标识数据包的优先级、传输类型（数据帧、控制帧），CRC校验码用于检测数据包在传输过程中的错误。

• 流量控制：采用“基于信用的流量控制机制”，相邻节点之间预先协商好“信用值”（表示可接收的数据包数量），发送端只有在拥有足够信用值时才发送数据包，接收端每接收一个数据包就释放一个信用值，避免因接收端缓冲区溢出导致数据包丢失。这种机制可实现无阻塞传输，确保链路带宽的高效利用，尤其适用于高带宽、多节点并发传输场景。

• 错误检测与恢复：通过帧尾的CRC校验码检测数据包传输错误，若检测到错误，接收端会向发送端发送“错误响应帧”，发送端收到后自动重传数据包；对于严重的链路错误（如链路中断），逻辑层会触发链路复位流程，重新执行链路训练，恢复链路通信，保障数据传输的可靠性。

• 链路管理：提供链路初始化、链路状态监测、链路复位等管理功能，通过控制帧（如链路训练帧、状态查询帧、复位帧）实现相邻节点间的通信协商，确保链路处于稳定的工作状态。此外，逻辑层还支持虚拟信道技术（从2.1版本开始引入），允许在同一物理链路上并行传输多个数据流，每个虚拟信道拥有独立的优先级、流量控制和错误处理机制，可满足不同类型数据流的QoS需求。

逻辑层的核心优势是“轻量高效”，协议开销极低，相较于以太网的TCP/IP协议栈，其逻辑层封装开销仅占数据包总长度的5%以下，可最大限度提升有效带宽利用率，适配嵌入式系统的实时性需求。

2.3 传输层：数据包的路由与地址映射

传输层是RapidIO数据包交换的“路由核心”，负责实现数据包从源节点到目标节点的端到端传输，核心功能包括地址映射、数据包路由、事务类型管理和端到端错误检测，确保数据包能够准确、高效地到达目标节点，尤其适用于多节点互连的复杂嵌入式系统。

核心技术细节如下：

• 地址映射：RapidIO采用“全局地址空间”，每个节点（芯片、板卡）都拥有唯一的全局地址，传输层通过地址映射表，将目标节点的全局地址转换为链路层可识别的本地链路地址，实现端到端的地址解析。从3.0版本开始，RapidIO引入32位地址空间，进一步扩展了地址范围，支持更多节点的互连。

• 数据包路由：支持两种路由模式——“基于地址的路由”和“基于端口的路由”。基于地址的路由适用于多节点复杂拓扑，路由节点（交换芯片）根据数据包中的目标全局地址，查询路由表，选择最优传输路径；基于端口的路由适用于简单拓扑（如点对点、星形），路由节点直接根据输入端口映射输出端口，降低路由延迟。

• 事务类型：定义了多种事务类型，适配嵌入式系统的不同数据传输需求，核心事务类型包括：

  • 读事务：源节点向目标节点发送读请求，目标节点返回数据响应，适用于数据查询、存储访问等场景；

  • 写事务：源节点向目标节点发送写请求，目标节点确认接收，适用于数据下发、配置更新等场景；

  • 原子操作事务：支持原子加法、原子与/或等操作，适用于多节点共享资源的同步控制，避免数据竞争；

  • 消息传递事务：用于节点间的控制信息交互，如中断通知、状态反馈等，延迟极低（微秒级）。

• 端到端错误检测：除了逻辑层的链路级错误检测，传输层还增加了端到端的错误检测机制（如事务ID校验、数据完整性校验），确保数据包从源节点到目标节点的全程可靠，避免因路由过程中的错误导致数据错乱。

传输层的设计充分考虑了嵌入式系统的可扩展性，支持节点的热插拔和动态扩展，新增节点时只需更新路由表和地址映射表，无需改动整个系统的硬件和软件设计，适配嵌入式系统的模块化设计需求。

三、RapidIO数据包交换的核心机制

RapidIO数据包交换互连技术的高性能、低延迟、高可靠，核心依赖于三大核心机制：数据包格式标准化、路由机制优化、流量控制与错误管理，这三大机制相互协同，构成了RapidIO数据包交换的核心竞争力。

3.1 标准化数据包格式

RapidIO定义了统一的数据包格式，确保不同厂商、不同类型的设备（处理器、FPGA、交换芯片、存储设备）之间能够实现无缝互连，这是其开放性标准的核心体现。数据包格式由传输层头、逻辑层头、有效数据、逻辑层尾四部分组成，各部分的字段定义严格标准化，不可随意修改。

核心字段说明：

• 传输层头（8-16字节）：包含目标地址、源地址、事务类型、事务ID、数据长度等信息，用于端到端的地址解析和事务管理；

• 逻辑层头（4字节）：包含链路控制信息、帧类型、帧长度、虚拟信道标识等信息，用于链路级的传输控制；

• 有效数据（可变长度）：最大支持4096字节，可根据传输需求灵活配置，减少数据包分片，降低协议开销；

• 逻辑层尾（4字节）：包含CRC校验码，用于链路级的错误检测。

标准化的数据包格式，使得RapidIO设备能够实现“即插即用”，不同厂商的设备只需遵循该格式，即可实现数据交互，降低了系统集成的复杂度和成本。例如，TI的DSP、Xilinx的FPGA、IDT的交换芯片，均可通过标准化的RapidIO数据包实现无缝互连。

3.2 高效路由机制

RapidIO支持多种拓扑结构的路由，适配不同规模的嵌入式系统设计，核心路由机制包括无阻塞路由和自适应路由，确保数据包能够快速、高效地到达目标节点，同时避免链路拥堵。

• 支持的拓扑结构：

  • 点对点拓扑：两个节点直接互连，适用于简单的双节点系统（如处理器与FPGA互连），路由延迟最低（微秒级）；

  • 星形拓扑：以交换芯片为核心，所有节点连接到交换芯片，适用于多节点系统（如多处理器、多外设互连），扩展性强，可支持数十个节点；

  • 环形拓扑：节点首尾相连，形成环形链路，适用于高可靠性场景（如航空航天系统），具备链路冗余能力，某条链路故障时可通过环形反向传输数据；

  • mesh拓扑：节点之间相互连接，形成网状结构，适用于大规模、高带宽需求的系统，可实现多路径传输，提升系统吞吐量和可靠性。

• 路由优化：交换芯片作为路由核心，采用“无阻塞交换架构”，内部带宽远高于端口带宽，确保多个节点并发传输时不会出现链路拥堵；同时支持“自适应路由”，可根据链路负载动态调整传输路径，避开拥堵链路，提升传输效率。例如，IDT公司的CPS-1848交换芯片，内部交换带宽达到240Gbps，提供无阻塞的全双工交换能力，支持多种拓扑结构的灵活配置。

3.3 流量控制与错误管理机制

流量控制和错误管理是RapidIO数据包交换可靠性的核心保障，针对嵌入式系统的实时性需求，采用了轻量、高效的机制，在确保可靠性的同时，不增加过多协议开销。

• 流量控制：除了逻辑层的基于信用的流量控制，传输层还支持“端到端流量控制”，当目标节点缓冲区即将溢出时，向源节点发送“流量控制帧”，源节点暂停发送数据包，直至目标节点释放缓冲区，避免数据包丢失。这种双层流量控制机制，既保证了链路级的无阻塞传输，又实现了端到端的流量管控，适配多节点并发传输场景。

• 错误管理：采用“分级错误管理”机制，分为链路级错误、事务级错误和系统级错误：

  • 链路级错误：由逻辑层检测（如CRC错误、帧丢失），通过重传机制恢复，不影响端到端传输；

  • 事务级错误：由传输层检测（如地址错误、事务ID不匹配），通过事务重试机制恢复，确保事务的完整性；

  • 系统级错误：由系统管理模块检测（如链路中断、节点故障），触发系统级复位或故障隔离，确保系统的稳定性和可靠性。

• 电源管理优化：从3.1版本开始，RapidIO强化了电源管理功能，支持动态电源管理和低功耗模式，可根据链路负载动态调整传输速率和功耗，适配嵌入式系统的低功耗需求，尤其适用于便携式、电池供电的嵌入式设备。

四、RapidIO技术标准的版本演进与关键更新

RapidIO技术标准自2001年正式发布以来，经历了多次版本迭代，每次迭代都围绕带宽提升、功能扩展、可靠性优化展开，适配高性能嵌入式系统的发展需求，各版本的核心更新如下，重点突出数据包交换互连相关的改进：

4.1 主要版本演进历程

• 1.1版本（2001年3月）：首次正式发布，定义了基础的三层协议架构，支持x1、x4链路宽度，传输速率最高1.25Gbaud，仅支持基本的读、写事务，主要用于简单的嵌入式系统互连；

• 1.2版本（2002年6月）：优化了物理层信号特性，提升了链路可靠性，扩展了事务类型，支持原子操作，适配多节点共享资源的场景；

• 1.3版本（2005年2月）：提升传输速率至3.125Gbaud，扩展了链路宽度至x8，优化了路由机制，支持星形拓扑，成为早期嵌入式系统的主流版本，代表性交换芯片为IDT的Tsi578（基于1.3规范）；

• 2.0版本（2007年6月）：引入5GHz、6.25Gbaud传输速率，进一步提升带宽，优化了数据包格式，减少协议开销，支持更多拓扑结构（环形、mesh）；

• 2.1版本（2009年8月）：新增虚拟信道支持，允许同一物理链路上并行传输多个数据流，优化了流量控制机制，提升了多数据流并发传输的效率，代表性交换芯片为IDT的CPS-1848、CPS-1432（基于2.1规范）；

• 2.2版本（2011年5月）：扩展了错误管理机制，提供了更为强大的错误检测和恢复功能，优化了与其他协议（如PCIe）的兼容性，提升了系统集成的灵活性；

• 3.0版本（后续迭代）：引入32位地址空间，支持更大规模的节点互连，强化了电源管理功能，适配数据中心和大规模嵌入式系统；

• 4.0版本（最新版本）：将单通道传输速率提升至10Gbps以上，最高可达25Gbps，采用64b/66b编码，提升有效带宽，增强了QoS能力和动态电源管理，支持更复杂的多节点协同场景，适用于5G基站、雷达信号处理等高性能需求场景。

4.2 核心版本关键差异（聚焦数据包交换）

版本	传输速率	编码方式	核心改进（数据包交换相关）
1.3	最高3.125Gbaud	8b/10b	基础路由机制，支持x8链路宽度，基本读/写/原子事务
2.1	最高6.25Gbaud	8b/10b	新增虚拟信道，优化流量控制，支持多数据流并发，无阻塞交换
4.0	10Gbps+（最高25Gbps）	64b/66b	高速SerDes架构，低编码开销，增强QoS，动态电源管理，适配大规模多节点互连

五、RapidIO数据包交换互连的工程实现要点

在高性能嵌入式系统设计中，RapidIO数据包交换互连的工程实现需重点关注信号完整性、拓扑设计、交换芯片选型和协议栈优化，确保系统能够发挥RapidIO的高性能优势，同时保证可靠性和稳定性。

5.1 信号完整性设计

信号完整性是RapidIO高速传输的核心保障，尤其是在10Gbps以上的高速版本中，信号衰减、串扰、抖动等问题会严重影响数据包传输的可靠性，工程实现中需重点关注：

• 差分对布线：采用严格的差分对布线，控制差分对的间距、长度匹配（误差不超过5mil），减少串扰；差分对远离电源平面和接地平面的边缘，避免信号反射。

• 插损与抖动控制：插损（Insertion Loss）应控制在-12 dB以内@Nyquist频率（即速率一半），可通过使用低损耗基材（如Megtron-6）、减少过孔数量（采用盲埋孔技术）、增加走线宽度等方式改善；抖动分为随机抖动（RJ）和确定性抖动（DJ），总抖动（TJ）应小于0.3 UI（Unit Interval），例如在10.3125 Gbps下，1 UI = 96.9 ps，故TJ < 29 ps，可通过使用恒温晶振（OCXO）、添加电源滤波、屏蔽敏感模拟电路等方式控制。

• 均衡技术应用：发射端采用预加重技术，对高频过渡边沿施加额外增益，根据传输距离动态配置预加重等级（短距离0dB、中等距离+3dB、长距离+6dB）；接收端采用连续时间线性均衡器（CTLE）和判决反馈均衡器（DFE）联合补偿，增强高频响应，消除历史符号干扰，均衡参数可通过寄存器动态配置，或通过BERT扫描自动选择最优组合。

• 电源与接地：为SerDes模块和交换芯片提供稳定的电源，采用独立电源平面供电，添加去耦电容，减少电源噪声对信号的干扰；采用“星形接地”方式，避免接地环路，提升抗干扰能力。

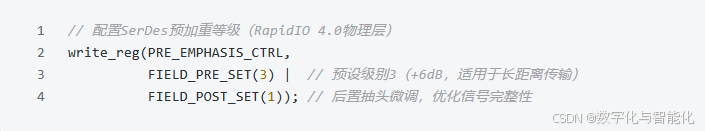

以下为SerDes预加重等级的配置示例（伪寄存器操作）：

别3（+6dB，适用于长距离传输） FIELD_POST_SET(1)); // 后置抽头微调，优化信号完整性

5.2 拓扑结构设计

拓扑结构设计需根据嵌入式系统的节点数量、带宽需求、可靠性要求灵活选择：

• 小规模系统（2-4个节点）：优先采用点对点或星形拓扑，结构简单，延迟低，成本低；例如，处理器与FPGA之间采用点对点拓扑，实现低延迟数据交互。

• 中大规模系统（5-20个节点）：采用星形拓扑，以高性能交换芯片为核心，所有节点连接到交换芯片，扩展性强，便于节点的新增和维护；例如，多DSP+FPGA的信号处理系统，采用IDT CPS-1848交换芯片构建星形拓扑，实现多节点协同处理。

• 高可靠性系统（如航空航天、国防电子）：采用环形或mesh拓扑，具备链路冗余能力，某条链路故障时可自动切换到备用路径，确保系统不中断；例如，综合模块化航电（IMA）平台，采用环形拓扑，提升系统的可靠性和容错能力。

5.3 交换芯片选型

交换芯片是RapidIO数据包交换的核心部件，选型需重点关注以下参数：

• 链路宽度与速率：根据系统带宽需求，选择支持对应链路宽度（x1、x4、x8）和传输速率（3.125Gbaud、6.25Gbaud、10Gbps+）的交换芯片；例如，高速场景选择支持10Gbps以上速率的4.0版本芯片，低成本场景选择1.3或2.1版本芯片。

• 端口数量与交换带宽：确保交换芯片的端口数量满足节点互连需求，内部交换带宽远高于端口总带宽，实现无阻塞交换；例如，IDT CPS-1848芯片拥有48路串行通道，内部交换带宽达240Gbps，可配置为12×4、18×2等端口模式，适配多节点高带宽需求；CPS-1616芯片拥有16路串行通道，内部交换带宽达80Gbps，适用于中规模系统。

• 协议版本兼容性：选择支持目标RapidIO版本的交换芯片，确保与处理器、FPGA等设备的协议兼容性；例如，采用2.1版本协议的系统，可选择IDT CPS-1848、CPS-1432芯片；采用1.3版本协议的系统，可选择IDT Tsi578芯片。

• 可靠性与功耗：嵌入式系统（尤其是工业、国防场景）需选择工业级、宽温范围（-40℃~85℃）的交换芯片，同时关注功耗，适配低功耗需求；例如，航空航天场景选择抗辐射、高可靠的交换芯片，便携式设备选择低功耗芯片。

5.4 协议栈优化

RapidIO协议栈的优化核心是“降低延迟、提升效率”，适配嵌入式系统的实时性需求：

• 轻量化协议栈实现：嵌入式系统的资源有限，协议栈需采用轻量化设计，减少冗余代码，优化数据包的封装与解封装流程，降低CPU占用率；例如，采用硬件加速协议栈（FPGA实现），替代软件协议栈，将数据包处理延迟从毫秒级降至微秒级。

• 事务类型优化：根据系统需求，选择合适的事务类型，避免不必要的事务开销；例如，实时数据传输采用写事务，减少响应开销；共享资源同步采用原子操作事务，避免数据竞争；控制信息交互采用消息传递事务，降低延迟。

• 路由表优化：采用静态路由表（适用于固定拓扑），减少路由查询时间，降低延迟；对于动态拓扑，采用简化的路由算法，避免复杂的路由计算，提升路由效率。

六、RapidIO数据包交换互连的典型应用场景
