我学PCB封装，不靠“背规范”，是靠“做项目”

学PCB封装，用“做项目”效果更好，展示完整项目实施过程。

PCB工程师jing · 2026-03-26 18:10:50 发布

大家好，我是老静。今天想跟大家聊聊我学PCB封装的过程。不是因为我学得有多好，是因为我发现了一个秘密：

学任何东西，最快的不是“背”，而是“做项目”。

把你想搞懂的问题，当成一个小项目，集中火力攻克它。这就是我今天想分享的——项目制学习法。

说出来不怕你们笑话，我虽然画了8年PCB，但正式产品的封装，我从来没自己画过。以前都是公司有封装库，拿来就用。

直到我开始自己做IP，我要把PCB技术领域空缺的部分补全，这就包括了PCB封装。

但怎么补？
不是买本《XX PCB封装设计》从头啃到尾。
我用的是项目管理的方法——把“学封装”当成一个小项目。

学封装之前，我先问自己一个问题：

“我到底想搞懂什么？”

不是“学完这本书”，不是“学会所有封装类型”，而是具体的问题。

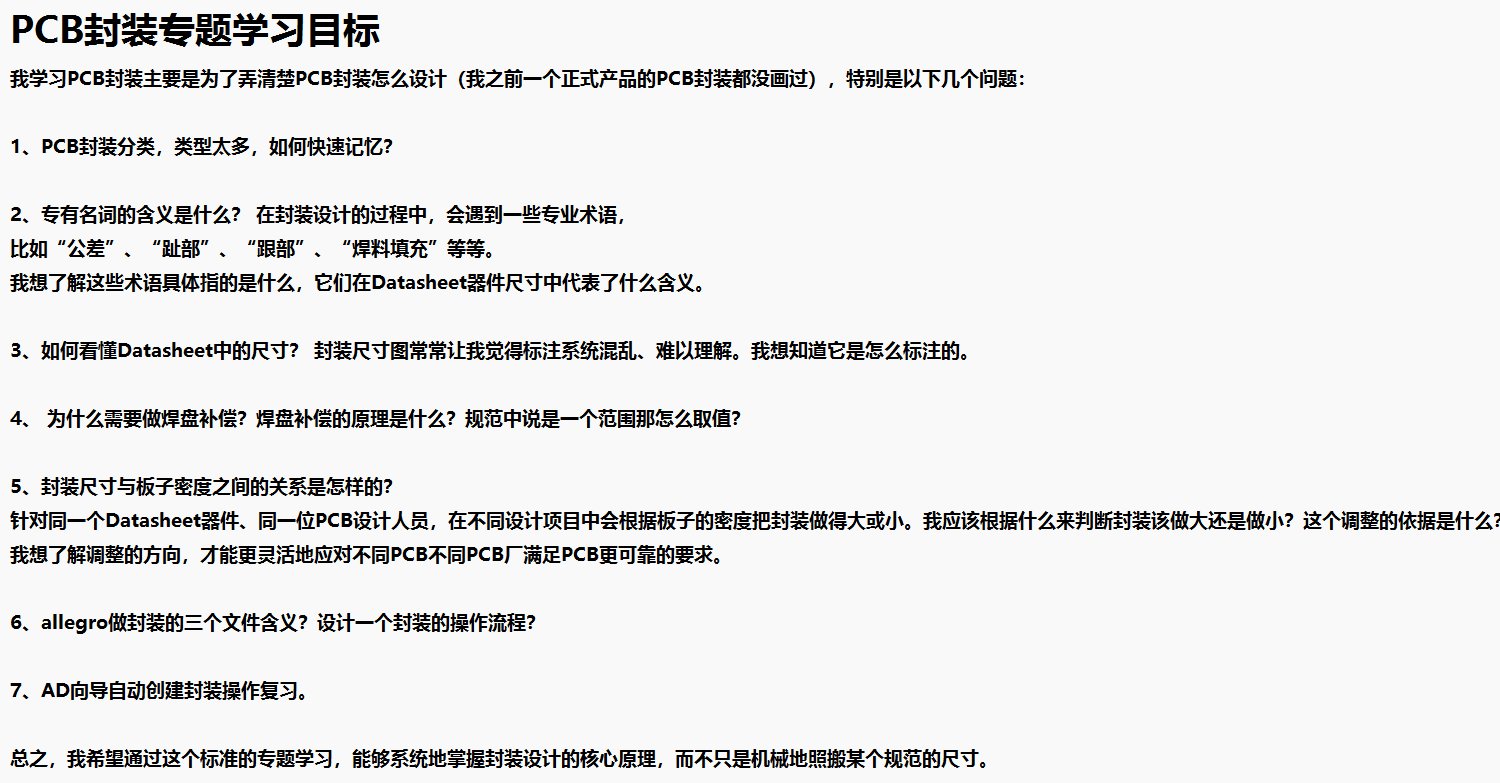

我坐下来，拿了张纸，把脑子里的困惑一条一条列出来：

这7个问题，就是我给自己定的“项目目标”。

当时写下来的时候，我也不知道第1个和第4个有什么关系，第3个和第6个有没有逻辑顺序。但没关系，先写下来，让问题“显形”。

你不知道自己能走多远，但你知道要往哪走。

定了目标，就是执行。
我给自己定了时间，每周10小时（但实际上我总是过于投入，总是超时间）。

最难的，是第4个问题——焊盘补偿的原理。

我看IPC-7351标准，看了一遍，懵的。再看一遍，还是懵的。
什么 Z = L_min + 2J_T + √(C² + F² + P²)，什么趾部填充、跟部填充，什么A/B/C三级密度……脑子里一团糟。

但我没停。因为我知道，需要耐心，我必须把它啃下来。

最后这个公式，我在连续几天问了AI至少50个问题的情况下终于搞懂。

原来焊盘补偿不是数学题，是平衡题——在可靠性、工艺能力、空间利用率之间找平衡。

那一刻的感觉，最难的偏研究的部分我竟然都研究出来了。

每个问题搞懂之后，我都做了一件事：把它写下来。

不是记笔记，而是用自己的语言整理成文章。
不是为了给别人看，是为了确认自己真的懂了。

因为我发现：

你以为自己懂了，但写不出来，就是没真懂。

每写一篇，我对这个问题的理解就深一层。

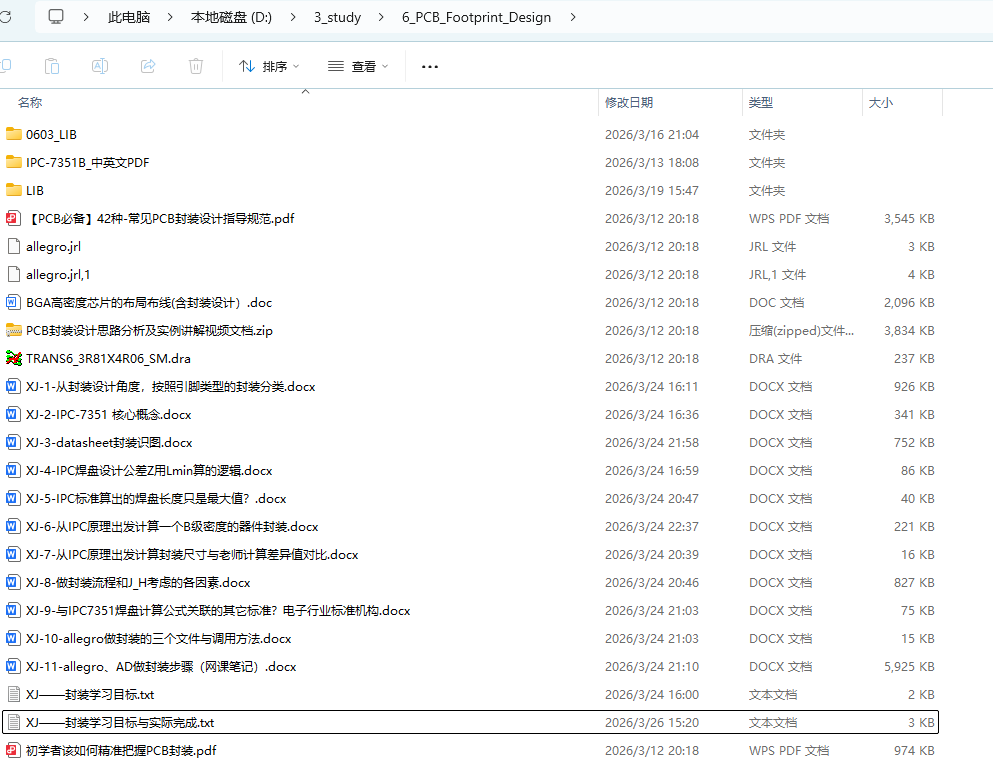

写到最后，我回头看那7个问题，每一个都有了答案：

问题1（封装分类） → 《从封装设计角度，按引脚类型分类》
问题2（专业术语） → 《IPC-7351核心概念》
问题3（datasheet识图） → 《datasheet封装识图》——我找了QFN、SOP好几种实际器件来练
问题4（焊盘补偿原理） → 这个我写了最多：
- 《IPC焊盘设计公差Z用L_min算的逻辑》
- 《IPC标准算出的焊盘长度只是最大值？》
- 《从IPC原理出发计算B级密度封装》……
问题5（封装大小调整依据） → 《做封装流程和J_H考虑的各因素》《与IPC7351关联的其他标准》
问题6（Allegro三个文件） → 《Allegro做封装的三个文件与调用方法》
问题7（AD自动创建封装） → 《Allegro、AD做封装步骤（网课笔记）》
