51单片机防火防盗GSM上报

51单片是一种低功耗、高性能CMOS-8位微控制器，拥有灵巧的8位CPU和可编程Flash，使得51单片机为众多嵌入式控制应用系统提供灵活、高效的解决方案。本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

电子工程师-C51

173人浏览 · 2026-03-26 17:30:00

电子工程师-C51 · 2026-03-26 17:30:00 发布

具体实现功能

由51单片机+DS18B20温度传感器+MQ-2烟雾传感器+HC-SR501人体红外模块+SIM800C GSM模块+LCD1602显示屏等组成
具体功能：
（1）可检测环境温度、烟雾和人体信号并通过显示屏显示；
（2）可通过按键设置报警值，当检测值超过报警值时进行报警；
（3）报警可通过LED+蜂鸣器现场报警，显示屏显示报警内容；还可通过GSM模块实现远程报警，短信可显示不同报警内容。

仿真/实物演示视频：

51单片机防火防盗GSM上报

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，拥有灵巧的8位CPU和可编程Flash，使得51单片机为众多嵌入式控制应用系统提供灵活、高效的解决方案。

本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

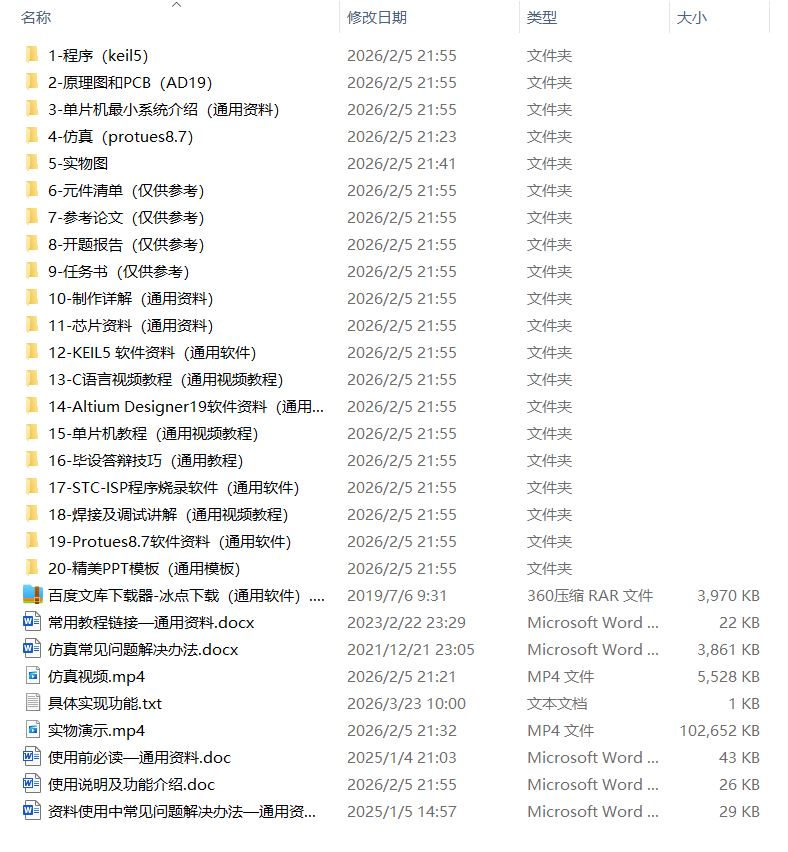

资料内容

原理图和PCB（AD19）

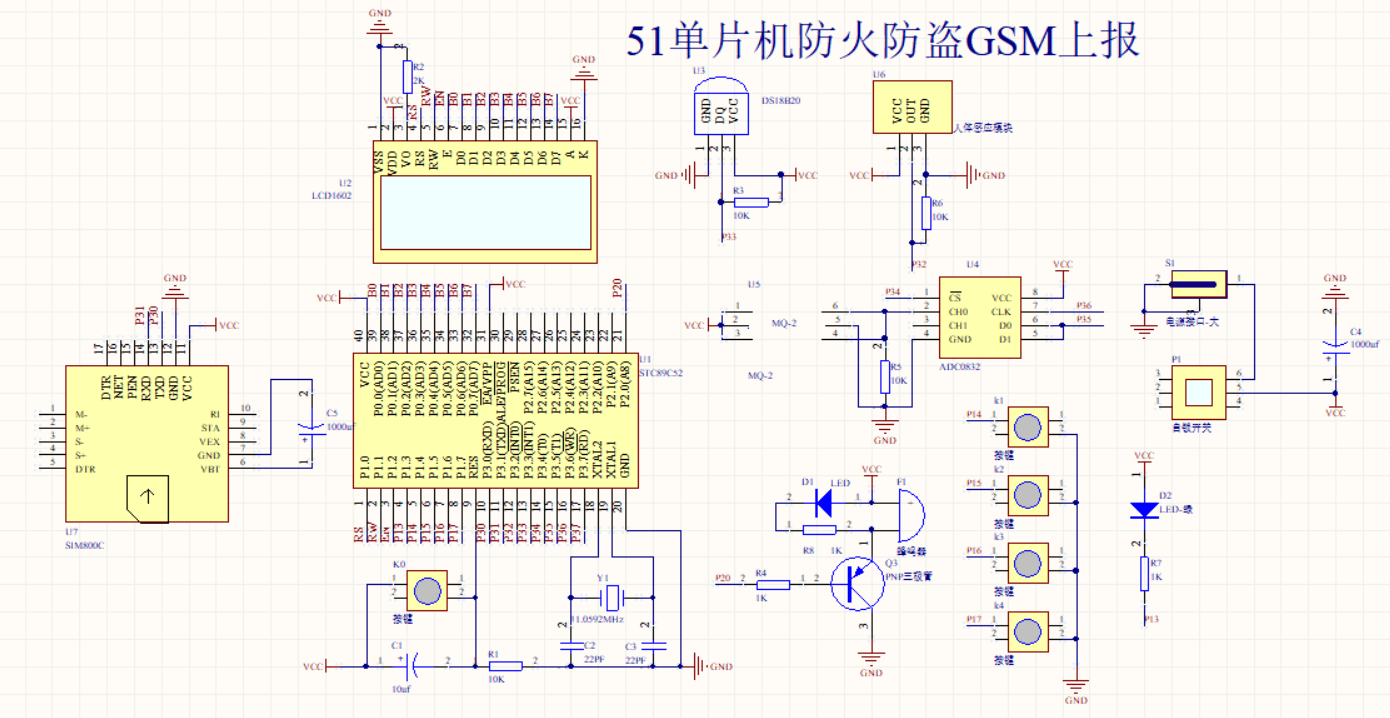

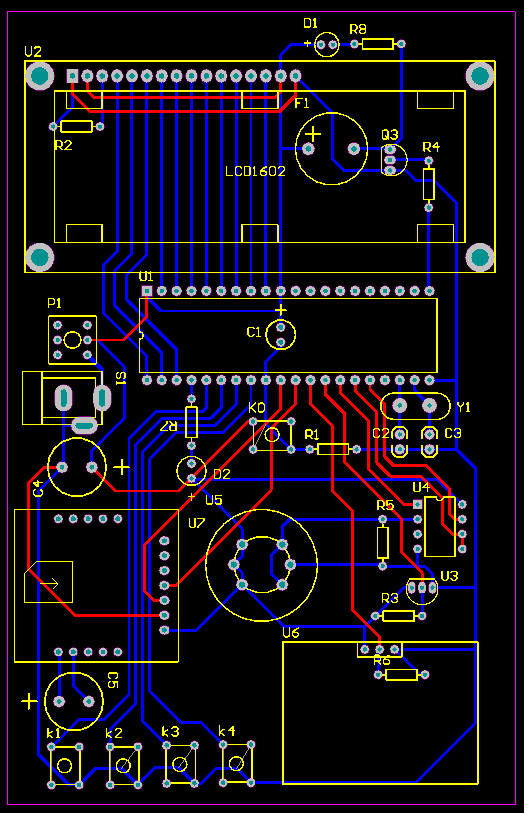

本系统原理图和PCB设计采用Altium Designer19，具体如图。

注1：请使用Altium Designer19直接打开资料中的工程文件（资料中已说明打开方式）！

注2：此设计需按照原理图制作实物，不可直接烧录到任何开发板中运行（需要修改程序）！

仿真实现（protues8.7）

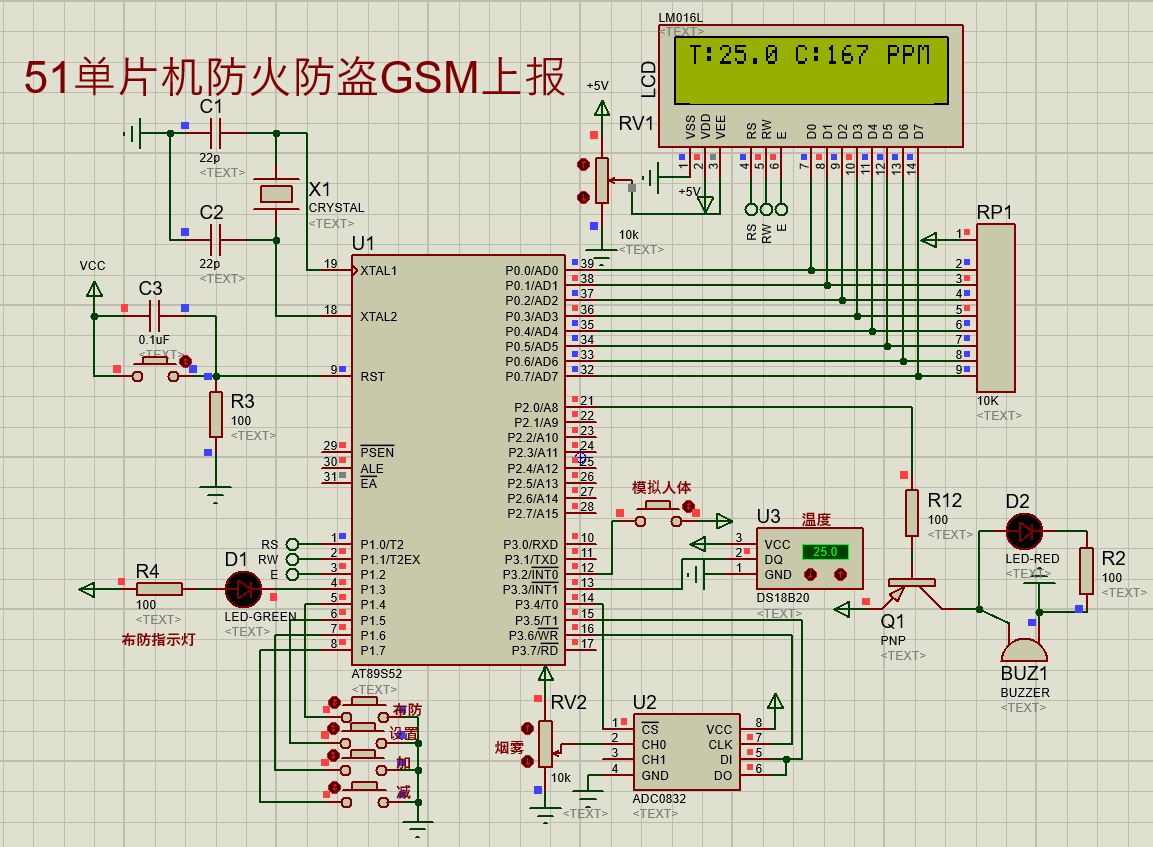

本设计利用protues8.7软件实现仿真设计，具体如图。

注1：请使用protues8.7直接打开资料中的工程文件（资料中已说明打开方式）！

注2：由于仿真软件限制，仿真设计和实物设计无法百分百对应！！

程序（Keil5）

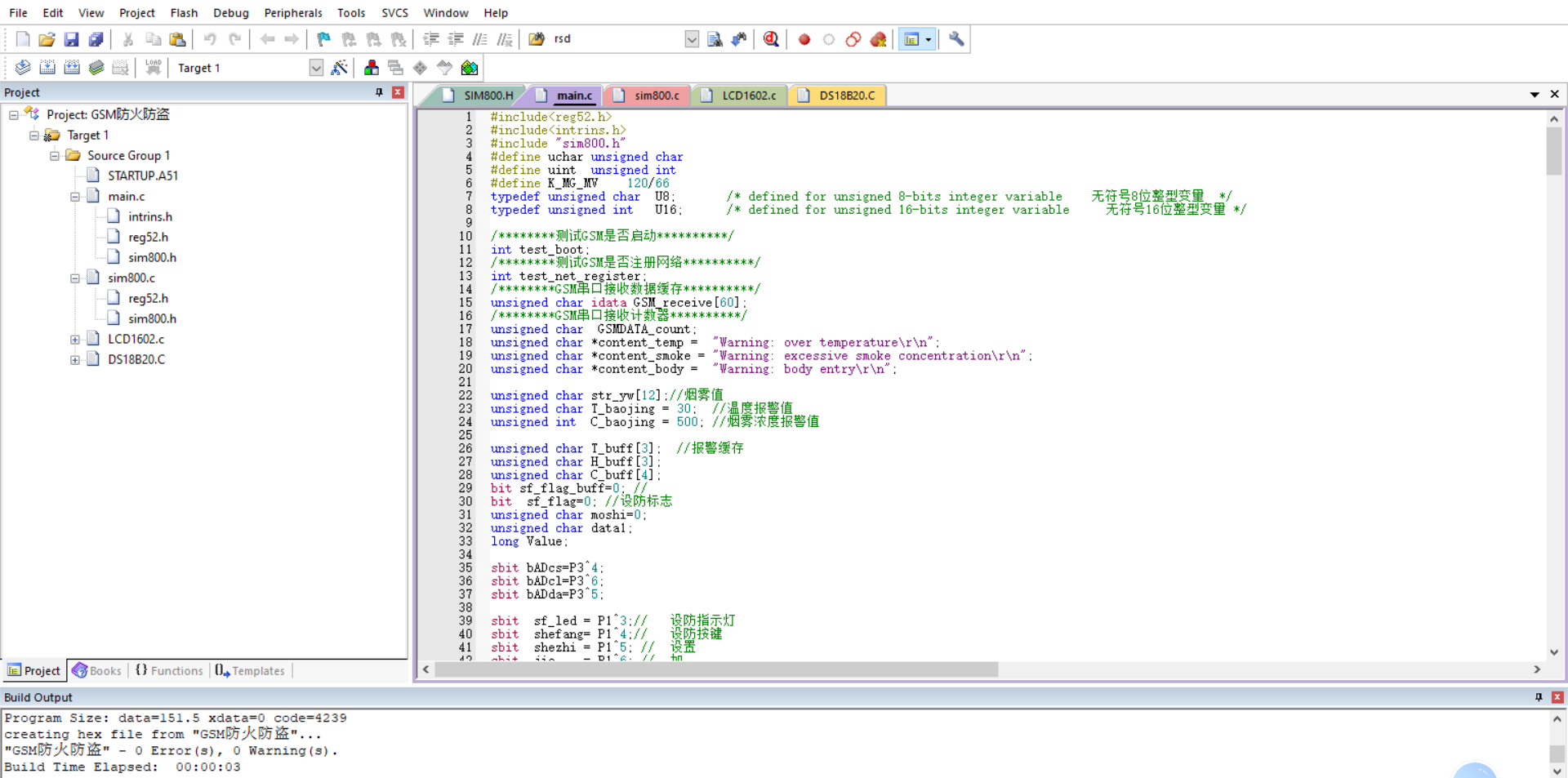

本设计利用KEIL5软件实现程序设计。

主函数如下：

////////////////
/************主函数****************/
void main()
{
  unsigned char i,a,b,c;
  sf_flag = 0;
  Uart_Init();
  Init_Timer0();	//定时器初始化
  InitLcd1602();     //初始化液晶
  Start18B20();

  LcdShowStr(0,0,"  System init   ");
  LcdShowStr(0,1,"  please wait   ");
  for(i = 0;i < 15;i++)//等待网络稳定
	{
		Delay_Ms(1000);
	}
   InitLcd1602();
  LcdShowStr(0, 0,"T:   C");
  LcdShowStr(7, 0,"C:    PPM");
//		//测试是否已经开机，同时自适应波特率
//	while(test_boot==No)
//	{
//		Send_String("AT\r\n");
//		Delay_Ms(100);
//	}
//		test_boot=No;
//
//	//测试是否注册到网络
//	while(test_net_register==No)
//	{
//		Send_String("AT+CREG?\r\n");
//		Delay_Ms(100);
//	}
//	test_net_register=No;
	Receive_message();      //配置成接受短信模式


  while(1)
 {
  Key_set_scan();//按键扫描
 if(moshi == 0)	  //设置模式切换
 {
   kssj();   //开始收集 ,电压采集检测烟雾浓度
   Value =  Value-100;//烟雾浓度校准
   if(Value<0)	Value = 0;
   IntToString(str_yw,Value); //转换成字符串
   LcdShowStr(9, 0, str_yw); //烟雾浓度显示到液晶屏上
   wendu();	 //温度检测并显示
   if(sf_flag == 1) //当开启设防时
   {
      if(Value>=C_baojing||intT>=T_baojing||Infra==1)   //有触发报警
     {
   	   BUZZER = 0;
	   Delay_Ms(1000);
	   LcdShowStr(0, 1,"                ");
       if(intT >= T_baojing)
       { 			  /*1234567890123456*/
        LcdShowStr(0,1,"temp");
		if(a==0)
		{
		   a=1;
		   Send_message(content_temp);	  //发温度超标短信
		}

       }  else  LcdShowStr(0, 1,"    ");
       if(Value >= C_baojing)
       { 				/*1234567890123456*/
         LcdShowStr(5,1,"smoke");
		 if(b == 0)
		 {
		   b=1;
		   Send_message(content_smoke);	  //发烟雾浓度超标短信
		 }

       }  else  LcdShowStr(5, 1,"     ");
       if(Infra == 1)
       { 			    /*1234567890123456*/
         LcdShowStr(11, 1,"body");
		 if(c == 0)
		 {
		   c=1;
		   Send_message(content_body);	  //发人体进入短信
		 }

       }  else  LcdShowStr(11,1,"    ");

      }
     else 	//没有触发报警
       {
	      BUZZER = 1;	 /*1234567890123456*/
	      LcdShowStr(0, 1," System normal  ");
       }
	 }
   }
   else if(moshi == 1)	//设置温度上限模式
   {
   T_buff[0] = T_baojing/10+0x30;
   T_buff[1] = T_baojing%10+0x30;
   T_buff[2] = '\0';
   LcdShowStr(6, 1,T_buff);
   }
   else if(moshi == 2)	 //设置烟雾浓度上限模式
   {
   C_buff[0] = C_baojing/100+0x30;
   C_buff[1] = C_baojing%100/10+0x30;
   C_buff[2] = C_baojing%10+0x30;
   C_buff[4] = '\0';
   LcdShowStr(6, 1,C_buff);
   }

 }
}

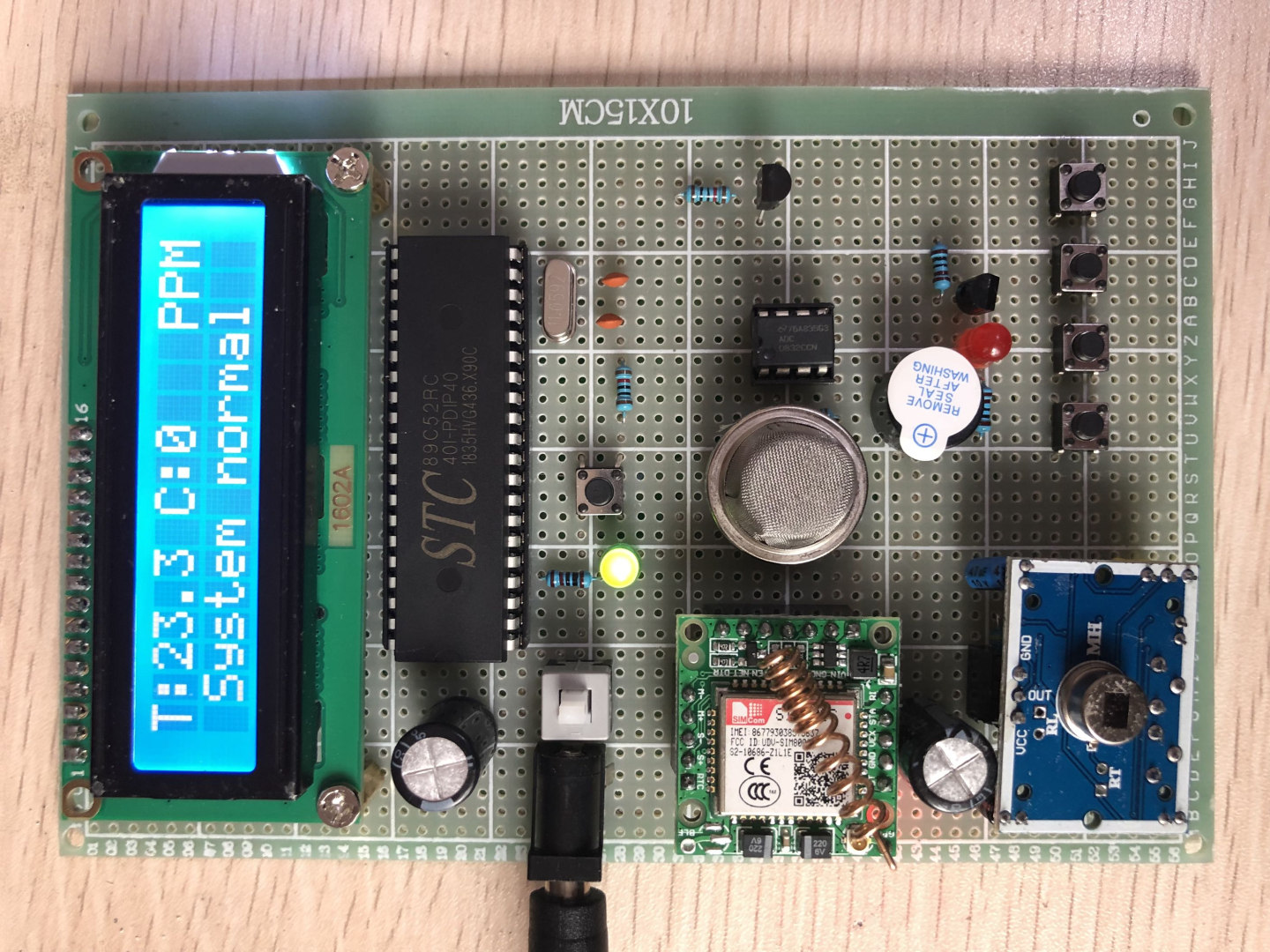

程序运行结果如图：
