具体实现功能

由51单片机+光敏电阻+DS18B20温度传感器+蓝牙模块+LCD1602液晶显示+电源等组成
具体功能：
（1）LCD1602液晶实时显示光照值和温度值；
（2）设定温度和光照报警值，超过报警值将光照值和温度通过蓝牙模块实时传到手机。

仿真/实物演示视频：

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，拥有灵巧的8位CPU和可编程Flash，使得51单片机为众多嵌入式控制应用系统提供灵活、高效的解决方案。

本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

资料内容

原理图（AD19）

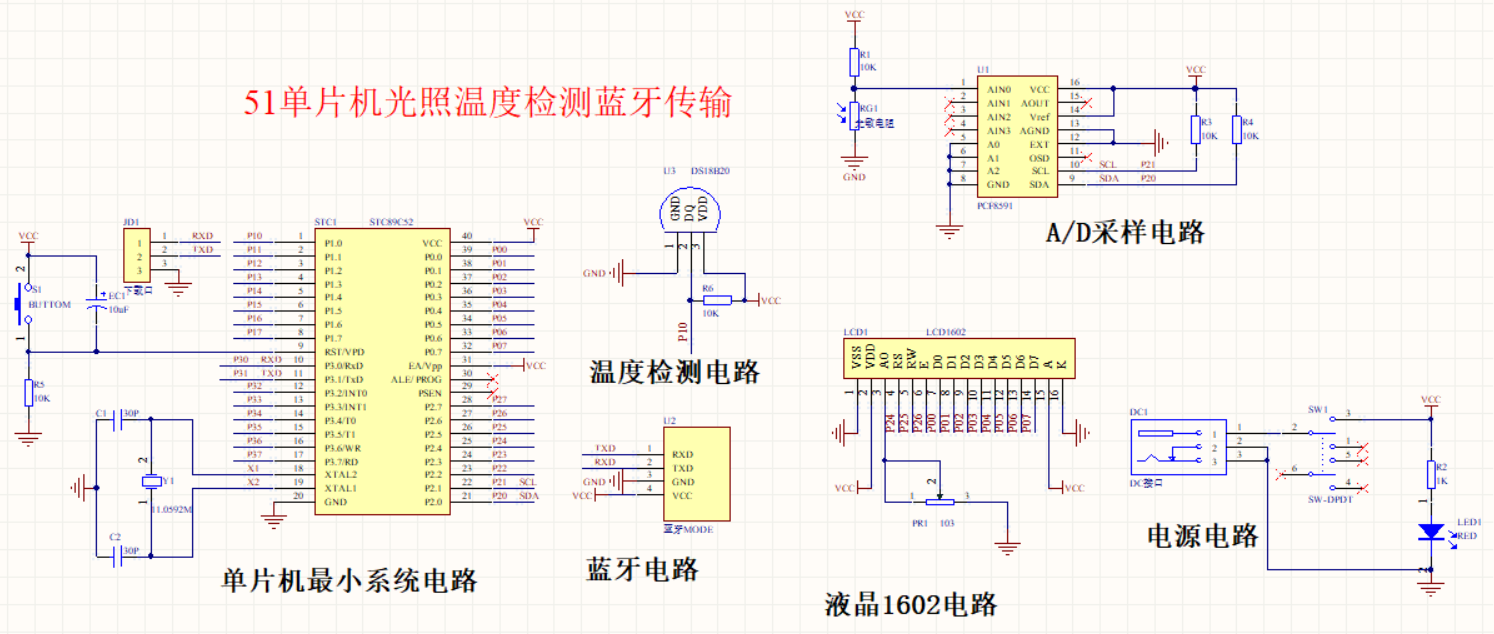

本系统原理图设计采用Altium Designer19，具体如图。

注1：请使用Altium Designer19直接打开资料中的工程文件（资料中已说明打开方式）！

注2：此设计需按照原理图制作实物，不可直接烧录到任何开发板中运行（需要修改程序）！

程序（Keil5）

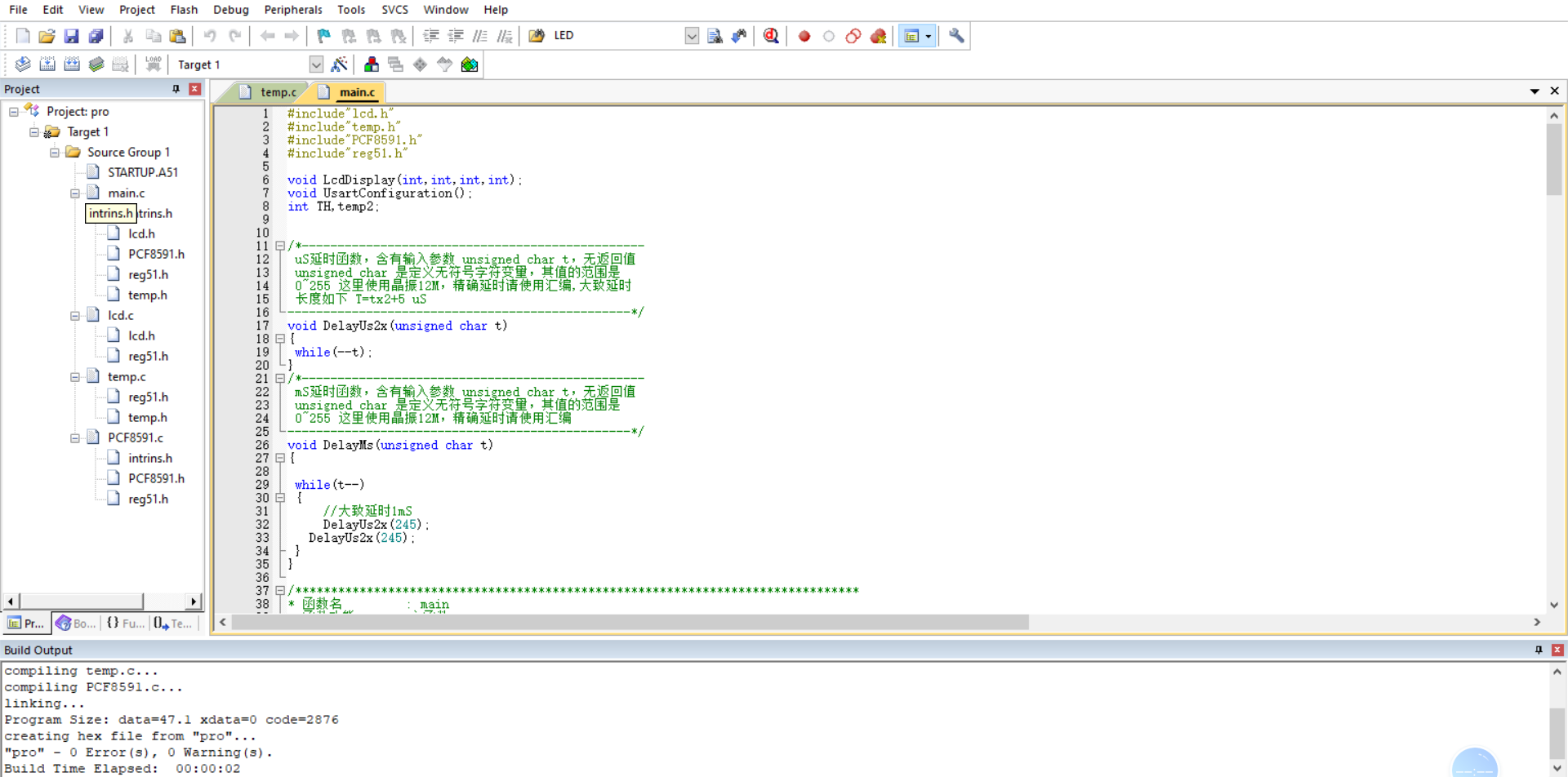

本设计利用KEIL5软件实现程序设计。

主函数如下：

////////////////
/*******************************************************************************
* 函数名         : main
* 函数功能		   : 主函数
* 输入           : 无
* 输出         	 : 无
*******************************************************************************/

void main()
{
	float tp;
	float light;
	uchar num=0,i;
	LcdInit();			 //初始化LCD1602
	UsartConfiguration();
	LcdWriteCom(0x80);	//写地址 80表示初始地址
	LcdWriteData('L');
	LcdWriteCom(0x81);	//写地址 81表示初始地址
	LcdWriteData(':');
	LcdWriteCom(0x89);	//写地址 80表示初始地址
	LcdWriteData(':');
	LcdWriteCom(0x88);	//写地址 80表示初始地址
	LcdWriteData('C');
	LcdWriteCom(0x80+0x40);	//写地址 80表示初始地址
	LcdWriteData('W');
	LcdWriteCom(0x80+0x41);	//写地址 81表示初始地址
	LcdWriteData(':');
	LcdWriteCom(0x80+0x49);	//写地址 80表示初始地址
	LcdWriteData(':');
	LcdWriteCom(0x80+0x48);	//写地址 80表示初始地址
	LcdWriteData('H');
	TH=1000;
	while(1)
	{
		temp2=Ds18b20ReadTemp();
		tp=temp2;
		temp2=tp*0.0625*100+0.5;
		for(i=0;i<50;i++)
		{
				light =light + ReadADC(0);      //读取第1路电压值，范围是0-255.AIN2 光敏电阻
		}
		light=light/50;
		LcdDisplay(light,50,temp2,200);
		DelayMs(100);
	}
}

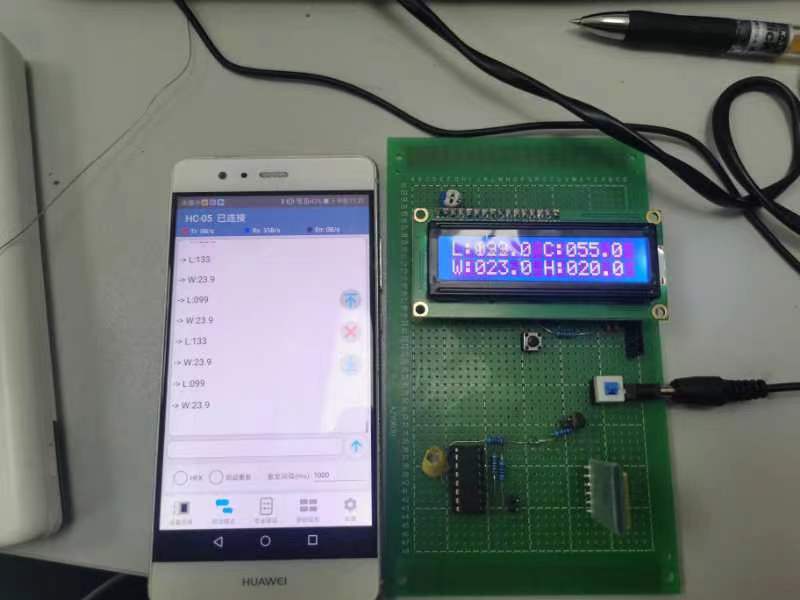

程序运行结果如图：

注：请使用KEIL C51直接打开资料中的工程文件（资料中已说明打开方式）！

全部资料

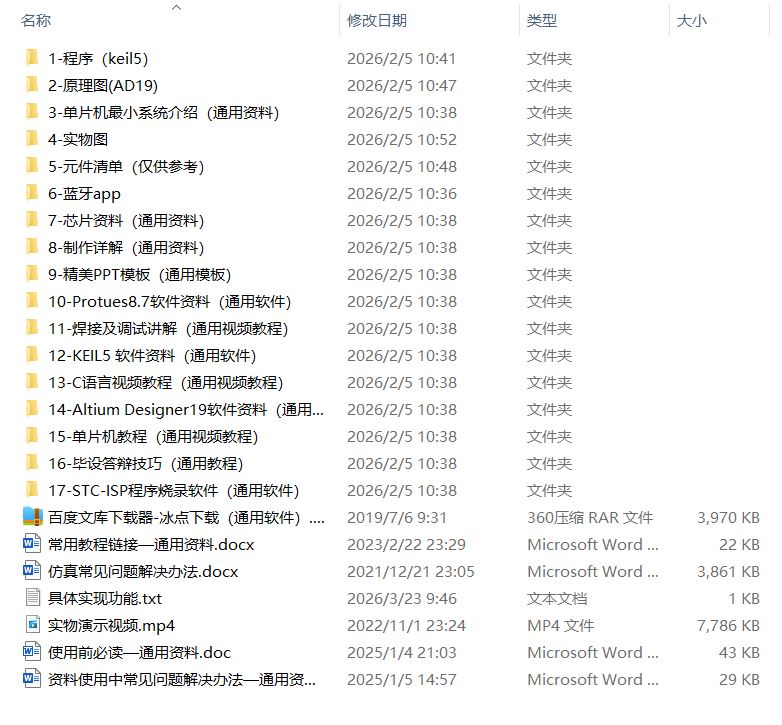

全部资料包括原理图(AD19)、程序(Keil5)、protues仿真(protues8.7)、设计报告(仅供参考)、仿真视频、开发资料、仿真视频、单片机最小系统介绍等，全网最全！资料内容如下图所示！！
