资料查找方式:

特纳斯电子(电子校园网):搜索下面编号即可

编号:

T2602204C

设计简介:

本设计是基于单片机的有害气体检测,主要实现以下功能:

1、两块51单片机板子组成一个有害气体检测装置,并且可以做到无线收发,一个板子控制数据采集并且
通过无线传输给另一个板子,在另一个板子上的LCD上显示采集的数据。
2、通过无线传输模块将监测到的气体数值从从机传输给主机。
3、通过按键可以设置主机气体阈值报警数值。
4、传输的数值超过阈值会进行报警。
5、通过气体传感器模块检测环境中的甲醛,一氧化碳,二氧化碳。

标签:51单片机、LCD1602、nrf24L01、SGP30
题目扩展:远程气体监控、智能环境监测

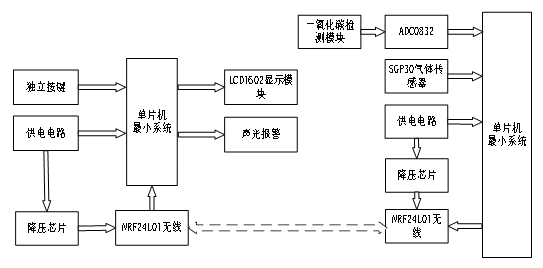

有害气体检测

主机部分

中控部分
  • 核心控制器:STC89C52单片机。
  • 主要功能
    • 获取输入部分的数据(如按键操作、从机传输的有害气体数据)。
    • 对数据进行处理和分析。
    • 控制输出部分(如显示数据、触发声光报警)。
输入部分
  1. 独立按键
    • 功能:用于切换界面,设置CO、CO2、甲醛的阈值。
    • 特点:提供人机交互功能,方便用户操作。
  2. 供电电路
    • 功能:为主机系统提供电源。
    • 特点:确保主机稳定运行。
  3. NR24L01无线模块
    • 功能:通过无线通信从从机获取有害气体数据。
    • 特点:实现主机与从机之间的数据传输。
输出部分
  1. LCD1602显示模块
    • 功能:显示当前环境的CO、CO2和甲醛浓度及其阈值。
    • 特点:直观显示数据,便于用户查看。
  2. 声光报警模块
    • 功能:当有害气体浓度超过设定阈值时,触发蜂鸣器和二极管进行声光报警。
    • 特点:提供本地报警功能,提醒用户注意。

从机部分

中控部分
  • 核心控制器:STC89C52单片机。
  • 主要功能
    • 获取输入部分的数据(如CO、CO2、甲醛浓度)。
    • 对数据进行处理。
    • 控制输出部分(如通过NR24L01无线模块传输数据)。
输入部分
  1. 一氧化碳检测模块 + ADC0832
    • 功能:检测当前环境的CO浓度。
    • 特点:提供高精度的CO浓度检测。
  2. SGP30气体传感器
    • 功能:检测当前环境的CO2和甲醛浓度。
    • 特点:支持多种有害气体检测。
  3. 供电电路
    • 功能:为从机系统提供电源。
    • 特点:确保从机稳定运行。
输出部分
  1. NR24L01无线模块
    • 功能:将检测到的有害气体数据传输给主机。
    • 特点:实现从机与主机之间的无线通信。

5 实物调试

5.1 电路焊接总图

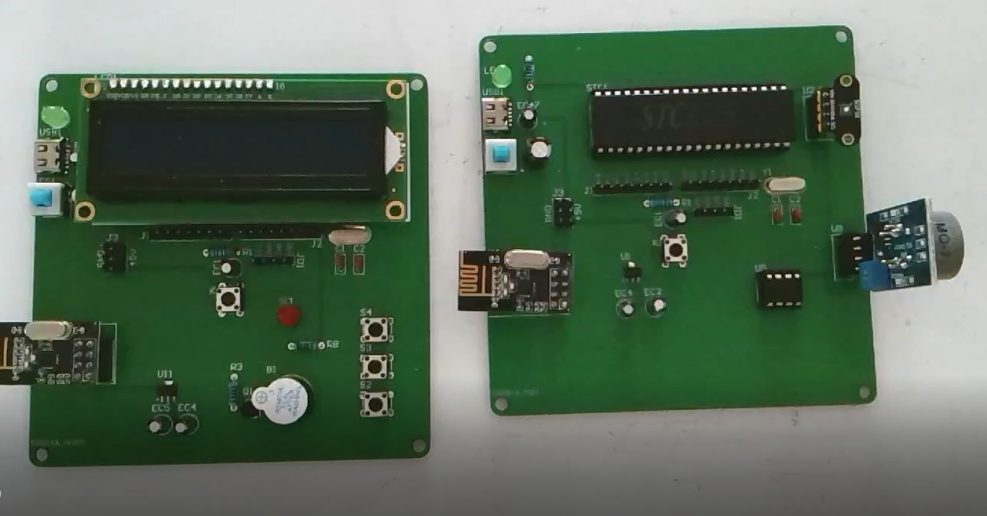

首先将电路焊接在集成板上,共有以下部分,第一部分是电源模块,将电源插座、电源开关、10k电阻和一个指示灯依次焊接,焊接好之后插入DC 电源,指示灯点亮,电源模块测试正常。第二部分是主机显示模块,排针焊接好后,将LCD1602显示屏插入排针。第三部分是单片机模块,本次课题使用的是STC89C52单片机。第四部分是复位电路模块,一个复位按键、10uF极性电容、10k电阻为一个模块焊接,构成复位电路。第五部分是晶振电路模块,由两个30pF瓷片电容、一个11.05926MHz晶振焊接而成。第六部分是USB转TTL模块,焊接下载接口GND、TXD、RXD,将HEX文件下载到单片机中,查看是否能下载正常,测试验证一切正常。第七部分是独立按键模块。第八部分为蜂鸣器和LED指示灯,第九部分事两个无线通信模块,第十部分是从机气体检测模块。下图5-1为焊接完整实物图:

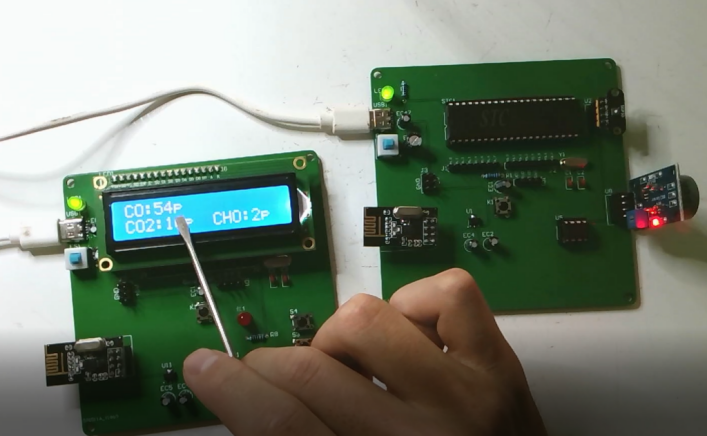

图5-1电路焊接总图

5.2 数据检测测试

如图5-2所示,下图为上电后,此时显示屏显示测从机检测的气体数据。

图5-2数据检测

5.3 阈值设计测试

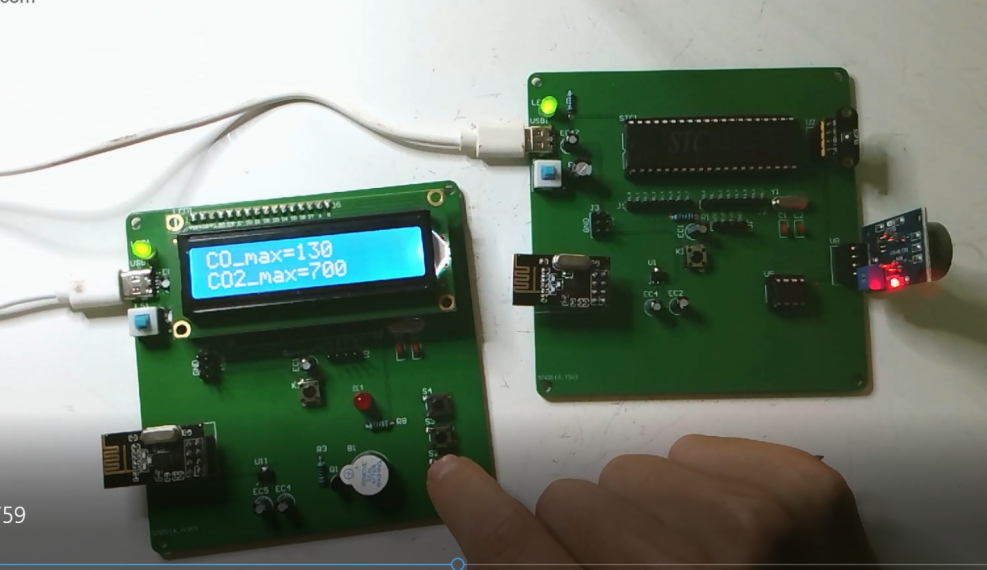

如图5-3所示,当按键按下后会进行界面切换,可通过按键设置阈值大小。

图5-3设置人数最小值实物图

5.4 超过阈值报警

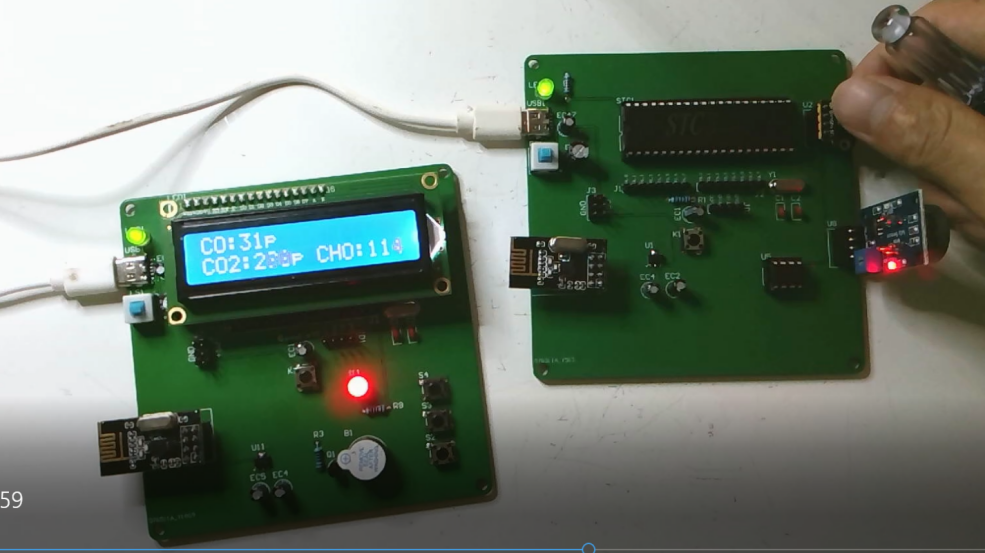

如图5-4所示,当检测的气体浓度超过设置的阈值时会进行报警。

图5-4 阈值报警

6 仿真调试

6.1仿真总体设计

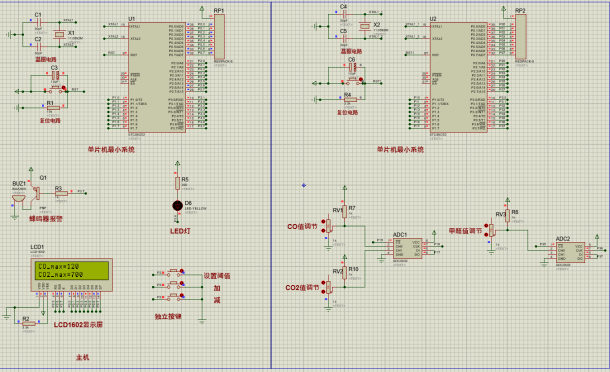

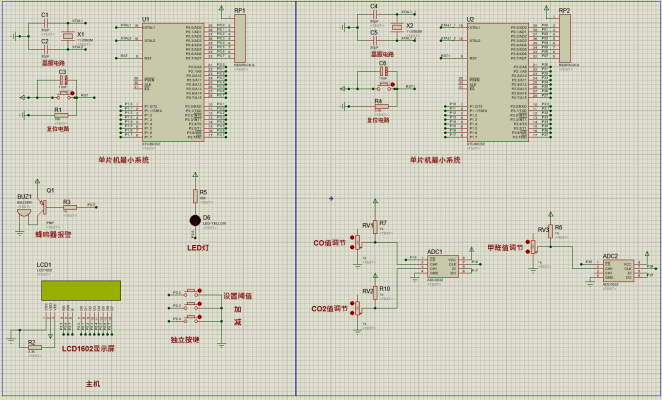

仿真总共包括四部分,分别为设计总体控制系统单片机,显示模块LCD1602,ADC模数转换芯片,检测气体浓度,独立按键。如图6-1-1为整体仿真的设计。

图6-1-1 仿真总览

6.2 数值检测测试

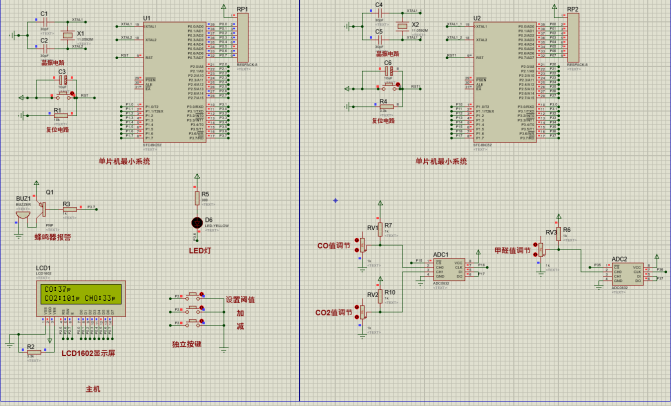

当开始仿真之后屏幕上会显示从机检测的数据。如图6-2-1。

图6-2-1数据检测测试

6.3数据阈值设置测试

如图6-3-1所示,按键按下切换显示设置阈值,通过按键可以设置大小。

图6-2-1 显示电量

6.4超过阈值报警

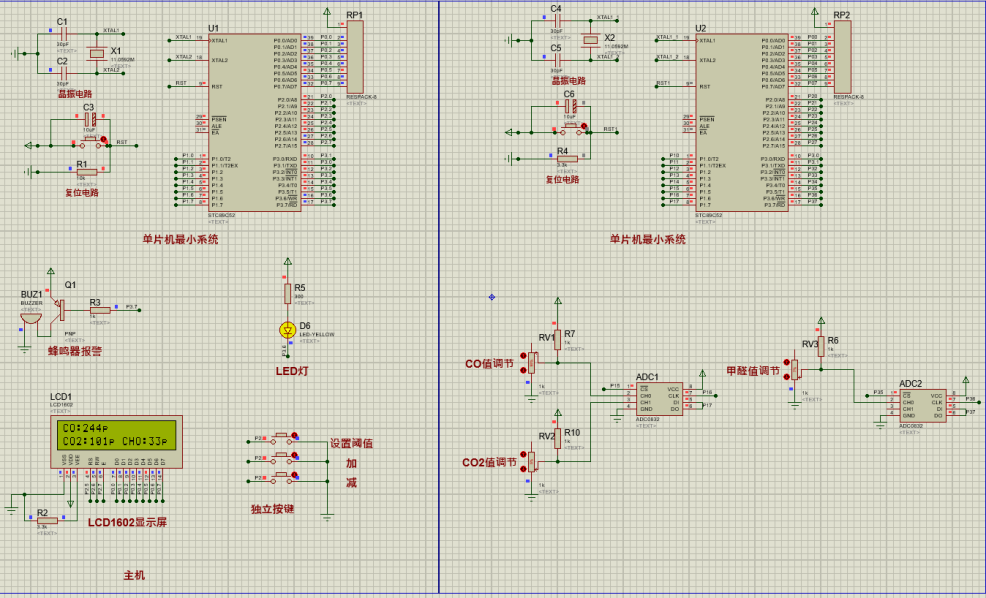

如图6-4-1所示,当检测的数值超过设置的阈值时会进行声光报警。

图6-4-1 阈值报警

设计摘要:

本设计是基于单片机的有害气体检测装置,通过两块51单片机板子的组合实现功能,并实现无线收发数据的功能。其中,一个板子负责数据采集和传输,另一个板子负责接收数据并在LCD上显示。同时,该设计还使用了nrf24L01无线传输模块、SGP30气体传感器和一氧化碳传感器。在该设计中,通过SGP30气体传感器和一氧化碳传感器,实时采集环境中的有害气体浓度数据。采集到的数据通过一个51单片机进行处理和传输,利用nrf24L01无线传输模块,将数据无线传输给另一个51单片机。接收端的单片机接收到数据后,通过LCD显示屏将数据展示出来。此外,为了增加安全性,设计中还加入了一个预警功能。通过设定一个阈值,当有害气体浓度达到或超过该阈值时,系统会触发报警,例如通过蜂鸣器发出警报声音或发光二极管闪烁。本设计的目标是实现一个基于单片机的有害气体检测装置,通过无线传输和数据显示,提供实时的气体浓度监测和预警功能。通过该装置,可以及时掌握环境中有害气体的浓度情况,为保障人体健康和安全提供有效的监测手段。通过本设计,可以有效地应对有害气体的检测需求,并提供及时的预警功能,具有一定的实用性和应用价值。该设计在实现功能的同时,也涉及到了单片机、无线传输和传感器等领域的应用和技术,对于相关领域的研究和开发具有一定的参考价值。

关键词:单片机;气体检测;阈值报警;nrf24L01

字数:10000+

内容预览:

摘 要

ABSTRACT

1 引 言

1.1 选题背景及实际意义

1.2 国内外研究现状

1.3 课题主要内容

2 系统设计方案

2.1 系统整体方案

2.2 单片机的选择

2.3 电源方案的选择

2.4 显示方案的选择

3系统设计与分析

3.1 整体系统设计分析

3.2 主控电路设计

3.2.1 STC89C52单片机

3.2.2 晶振电路和复位电路

3.3 液晶屏显示模块

3.4 MQ气体传感器

3.5 无线通讯模块

4 系统程序设计

4.1 编程软件介绍

4.2 主程序流程设计

4.3 按键函数流程设计

4.4 显示函数流程设计

4.5 处理函数流程设计

5 实物调试

5.1 电路焊接总图

5.2 数据检测测试

5.3 阈值设计测试

5.4 超过阈值报警

6 仿真调试

6.1仿真总体设计

6.2 数值检测测试

6.3数据阈值设置测试

6.4超过阈值报警

结  论

参考文献

致  谢

附  件
