资料查找方式：

特纳斯电子（电子校园网）：搜索下面编号即可

编号：

T2512202M

设计简介：

本设计是基于单片机的自动售卖机系统，主要实现以下功能：

1.压力传感器制作一个称重称，然后可以在单片机上设置单价，实现对于蔬菜等物品的称重
2.称重之后，通过单片机计算价格，并且显示价格
3.单片机通过显示模块显示出一个二维码，这是模拟支付二维码
4.客户通过扫码可以进入云平台进行支付，到时候会设置一个按键，按下按键，表示支付完成，支付的数据可以存储在平台上
5.称的那边，会语音播报，已经支付完成XXX元

标签：32单片机、TFT、WiFi模块、语音识别模块、称重模块

系统框图：

本设计以STM32F103单片机为核心控制器，加上其他的模块一起组成的自动售卖机的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32F103单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由三部分组成，第一部分是HX711压力传感器，用于检测蔬菜重量；第二部分是独立按键，进行输入不同物品单价、确认键、进行结算；第三部分是供电电路，给整个系统供电。输出由三部分组成，第一部分是TFT显示屏，显示单价、重量，总价等；第二部分是SU-03T语音播报，用于播报总价、支付完成等；最后一部分是WIFI模块，可以查看需要支付金额，同时可以通过手机操作支付。

编号：

T2512202M-LW

设计摘要：

本论文介绍了基于STM32F103单片机的自动售卖机系统设计，该系统由中控部分、输入部分和输出部分组成。中控部分采用STM32F103单片机作为核心控制器，获取输入部分数据，经过内部处理，控制输出部分。输入部分包括HX711压力传感器用于检测蔬菜重量、独立按键用于输入不同物品单价、确认键、进行结算，以及供电电路为整个系统供电。输出部分包括TFT显示屏用于显示单价、重量、总价等信息、SU-03T语音播报模块用于播报总价、支付完成等提示信息、WIFI模块可以查看需要支付金额，同时可以通过手机操作支付。系统的基本工作流程是通过HX711传感器检测蔬菜重量，用户通过独立按键输入不同物品单价并进行结算，中控部分获取输入数据，经过内部处理，控制TFT显示屏显示相关信息，通过SU-03T语音播报模块进行语音提示。同时，用户可以通过手机连接WIFI模块，查看需要支付金额，并通过手机进行支付操作。这样的设计可以实现自动售卖机的基本功能，方便用户进行购买和支付操作。

关键词：单片机；语音识别模块；称重模块；TFT显示屏

字数：9000+

内容预览：

摘　要

ABSTRACT

1　引 言

1.1 选题背景及实际意义

1.2 国内外研究现状

1.3 课题主要内容

2　系统设计方案

2.1 系统整体方案

2.2 单片机的选择

2.3 电源方案的选择

2.4 显示方案的选择

3系统设计与分析

3.1 整体系统设计分析

3.2 主控电路设计

3.3 显示模块

3.4 SIM900A通信模块

3.5 TTS语音播报模块

3.6 SU-03T语音识别模块

4 系统程序设计

4.1 编程软件介绍

4.2 主程序流程设计

4.3 按键功能图

4.4 显示函数流程图

4.5 处理函数流程图

5 实物调试

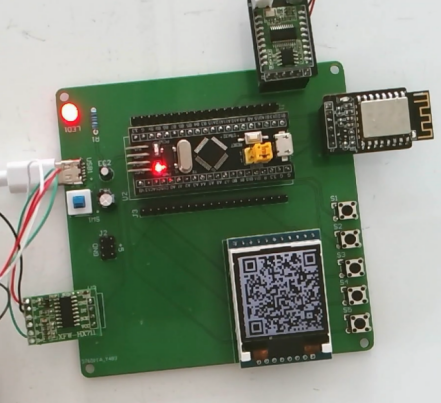

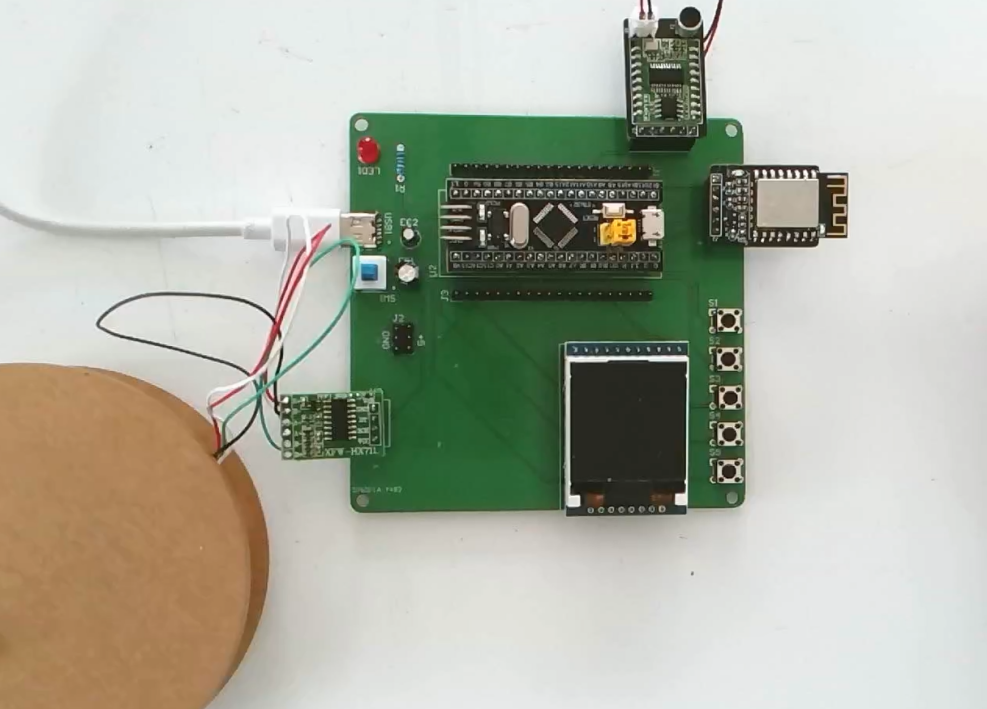

5.1 电路焊接总图

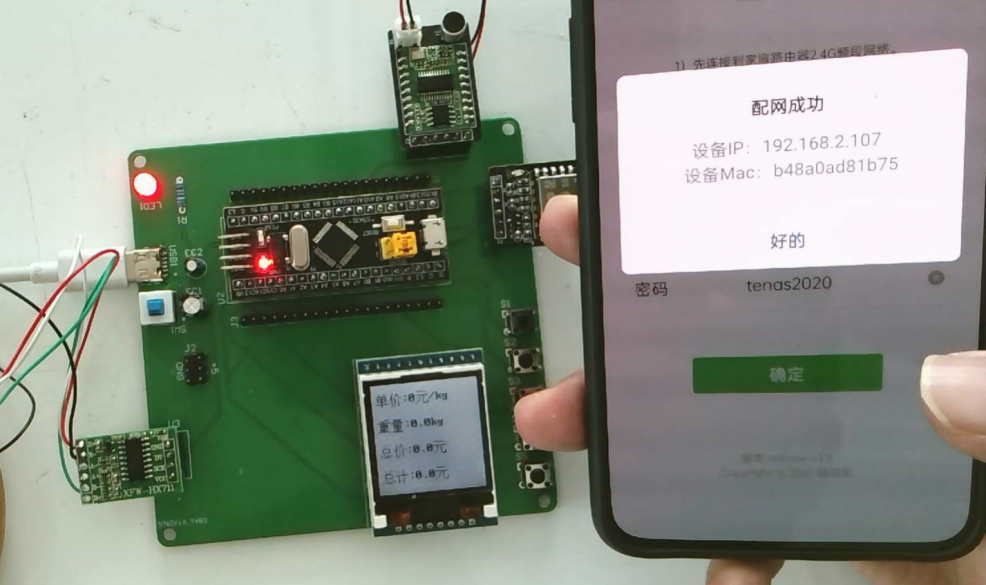

5.2 连接WIFI实物测试

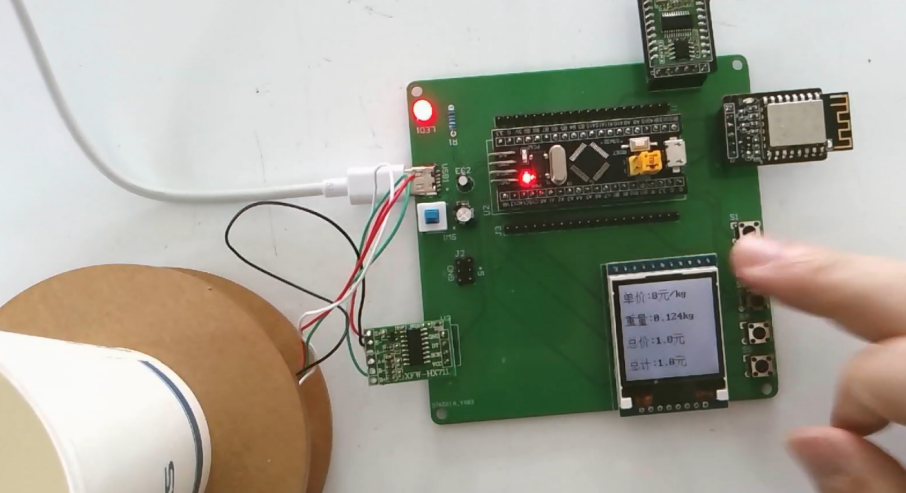

5.3 称重计算实物测试

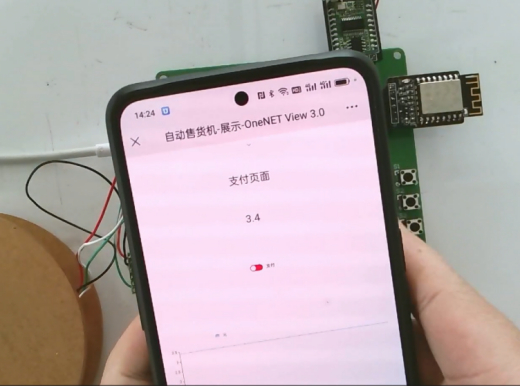

5.3付钱商品实物测试

6 仿真调试

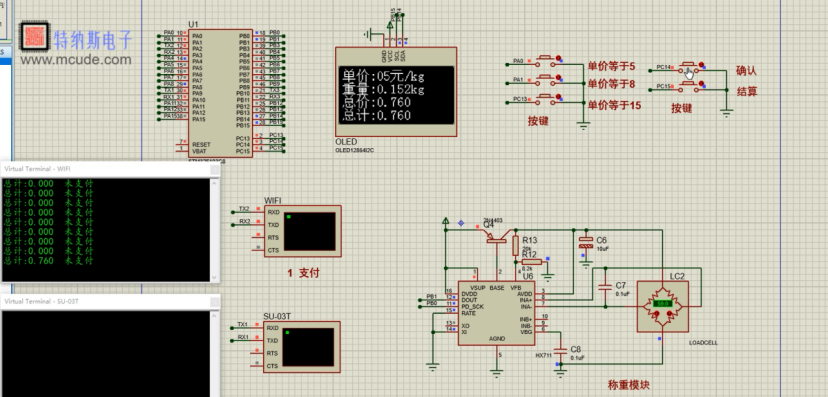

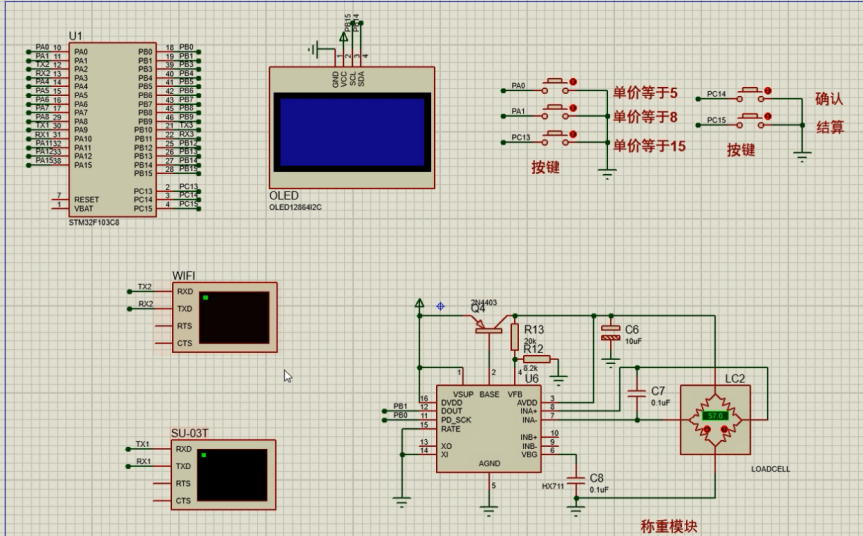

6.1仿真总体设计

6.2称重仿真检测测试

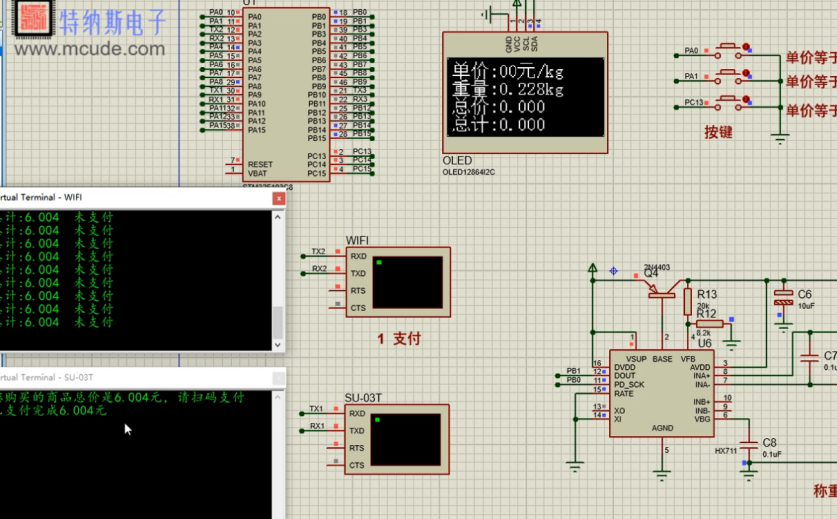

6.3商品支付检测测试

结  论

参考文献

致  谢
