你有没有遇到过这种情况：搭了一个H桥电路驱动电机，上电一瞬间，冒烟了。检查电路，没短路。检查程序，逻辑对。检查MOS管，烧了。换一个，又烧。你百思不得其解，最后发现——上下两个MOS管，同时导通了。电源直接对地短路，电流无穷大，管子瞬间烧毁。这就是H桥的“死亡禁区”。而解决这个问题的，是一个叫“死区时间”的东西。

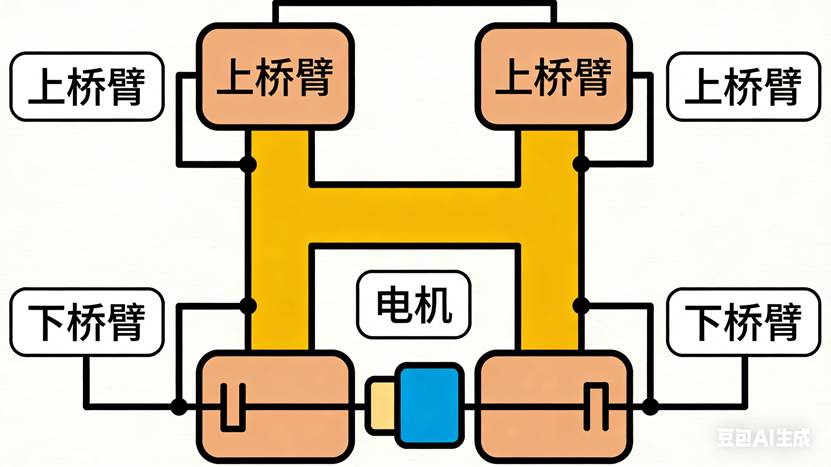

那个“H”形的桥，H桥，就是4个MOS管（或三极管）搭成一个H形。上面两个叫“上桥臂”，下面两个叫“下桥臂”。电机接在中间。想让电机正转：

• 左上桥臂导通，右下桥臂导通
• 电流从电源→左上→电机→右下→地

想让电机反转：

• 右上桥臂导通，左下桥臂导通
• 电流从电源→右上→电机→左下→地

想让电机刹车：

• 两个下桥臂导通，电机两端短路，产生反向制动

想让电机滑行：

• 所有桥臂关断，电机自由停止

这就是H桥的四种状态。

那个“死亡禁区”，但这里有一个致命的问题：MOS管不是理想开关。它从导通到关断，需要时间。当你切换方向时，比如从正转切换到反转：

1. 你关断左上和右下（正转的管子）
2. 你导通右上和左下（反转的管子）

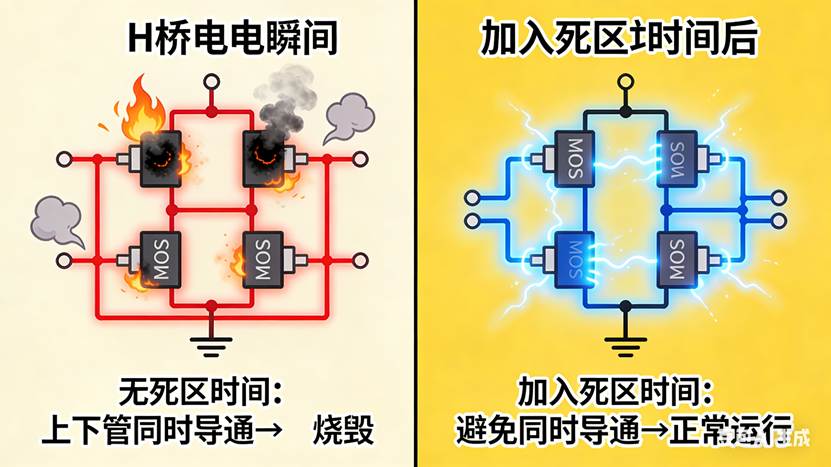

但问题是：关断需要时间，导通也需要时间。如果右上还没来得及完全关断，左上就已经导通了——上下两个管子同时导通，电源直接对地短路。这就是“直通”，也叫“穿通”。电流瞬间飙升到几百安培，MOS管在微秒级的时间内烧毁。这就是H桥的“死亡禁区”。

那个“微秒级”的缓冲，怎么解决？加一个“时间窗口”。当你切换方向时，先关断所有管子，等一段时间，再导通新的管子。这个等待时间，就叫死区时间。它像一个安全缓冲，确保上一个管子完全关断了，下一个管子才开始导通。

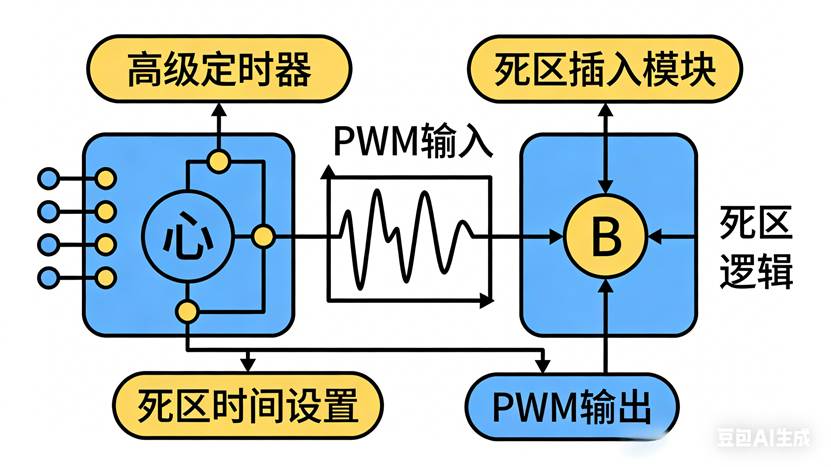

死区时间通常只有几百纳秒到几微秒。但就是这微秒级的延迟，救了你的MOS管。它不参与控制，但它保证了控制的安全性。那个“高级定时器”的恩赐ARM32的高级定时器（TIM1、TIM8），专门为电机控制设计。它们有硬件死区发生器。你只需要配置一个寄存器，设置死区时间。硬件会自动在互补PWM输出中插入死区，你不用担心上下桥臂直通。不需要软件干预，不需要额外代码，不需要小心翼翼。硬件代劳，安全可靠。那个“互补PWM”的魔法

H桥控制电机，通常用互补PWM。一个通道输出PWM，另一个通道输出它的“反相信号”，中间加死区。比如，上桥臂PWM占空比70%，下桥臂就是30%（加上死区）。这样，电机两端电压平均值 = (70% - 30%) × VCC = 40% × VCC。通过调节占空比，就能连续调节电机速度。这就是H桥调速的底层原理。

那个“烧管子”的真实案例，我有个朋友做一款机器人，用的就是H桥驱动。第一次上电，电机没转，但冒烟了。查了三天，发现是死区时间没设够。他用的MOS管是100ns关断时间，但死区只设了50ns。关断还没完成，另一个管子就导通了，瞬间短路。后来他把死区时间改到200ns，问题解决。那50ns的差距，就是生死之别。

这个故事给我们的启示，为什么H桥需要死区时间？因为物理世界不是数字世界。数字世界里，开关是瞬间完成的。物理世界里，开关需要时间。MOS管有导通延迟、关断延迟、上升时间、下降时间。这些时间虽然短，但足以让上下桥臂同时导通。死区时间，就是给物理世界留的“面子”。它承认：管子不是理想的，世界不是完美的。然后，用一个微小的延迟，把“理想”和“现实”之间的鸿沟填平。

写在最后，下次你再设计H桥电路，别只想着PWM占空比怎么算。想想那个叫“死区时间”的东西。它不参与调速，但它保证调速能安全进行。它不产生扭矩，但它保证管子不会烧。它是最不起眼，却最重要的参数。设短了，烧管子；设长了，性能差；设对了，安全又高效。那个微秒级的窗口，就是H桥的“安全气囊”。
