xshell连接串口，相关配置
本文介绍了使用Xshell进行串口连接的详细步骤：首先从NetSarang官网下载安装免费版Xshell，然后安装CH341SER.EXE驱动程序。硬件连接时建议不接VCC电源线，确保GND地线正确连接，可通过更换接线测试日志输出。Xshell配置完成后若有日志显示即成功，若无输出可尝试重新排列接线组合，并标记确认地线位置。整个流程包含软件安装、驱动配置、硬件连接和调试验证等关键环节。
·

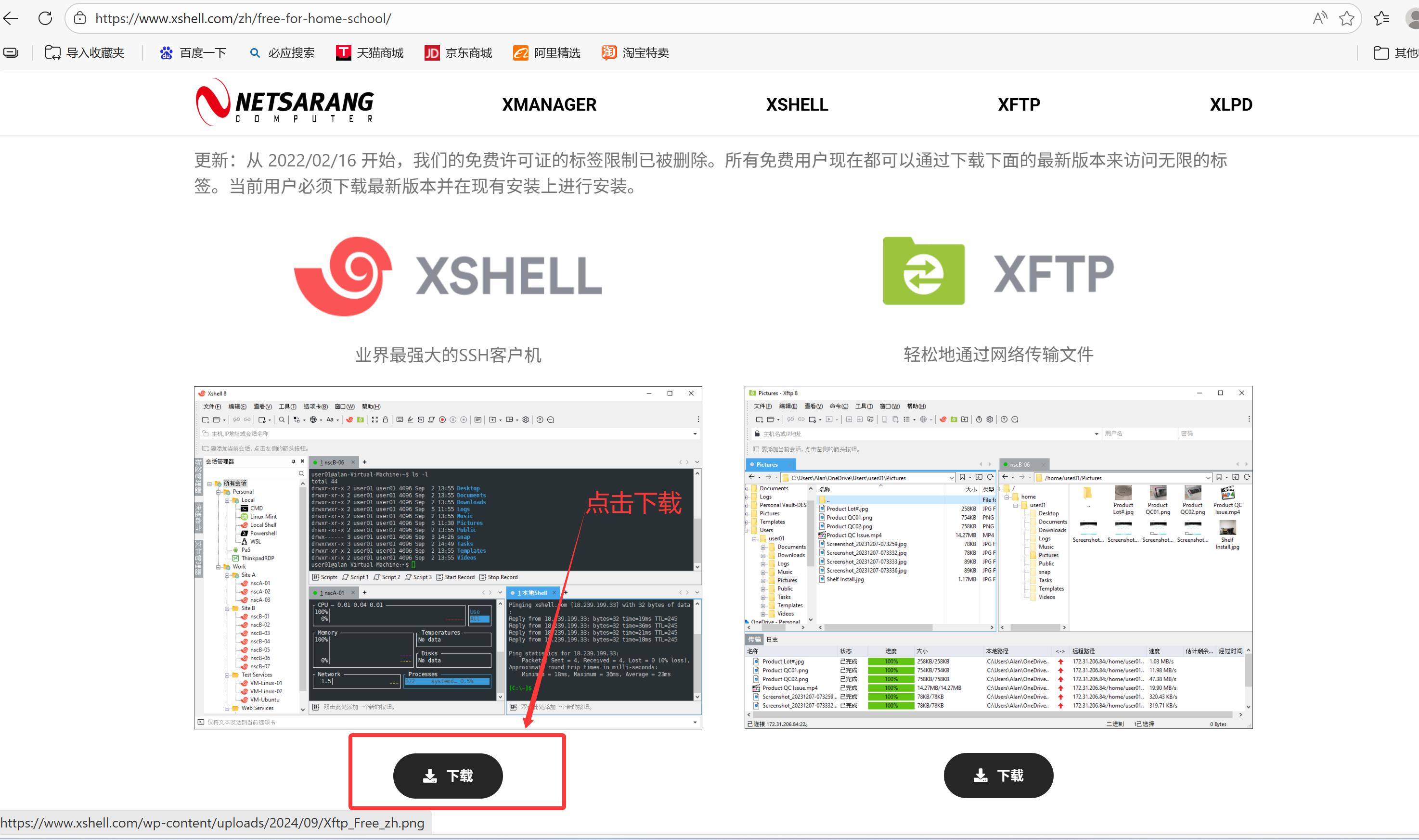

1.下载安装xshell
安装过程，基本下一步就行（俗称傻瓜式）

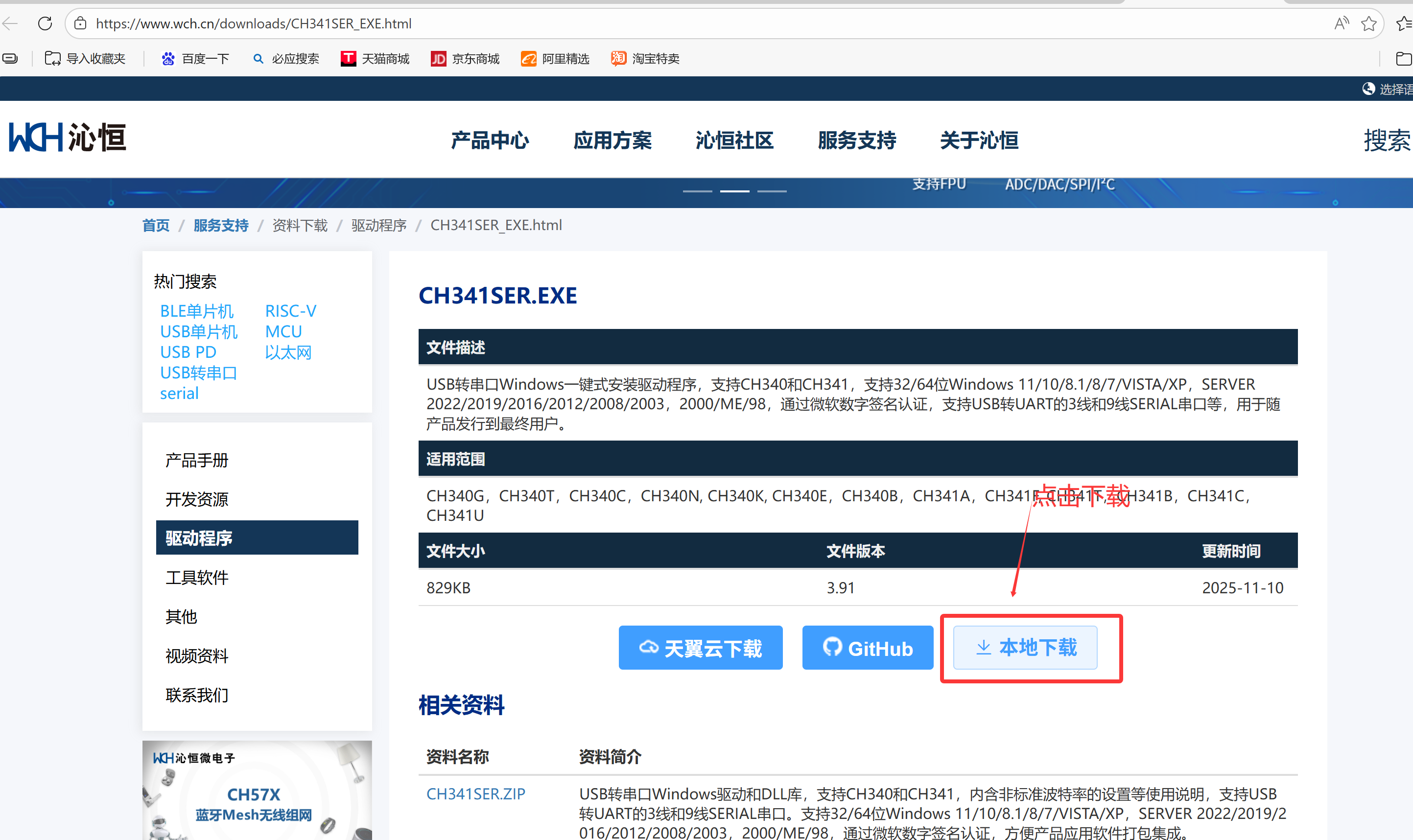

2.安装相应的驱动（根据需求）

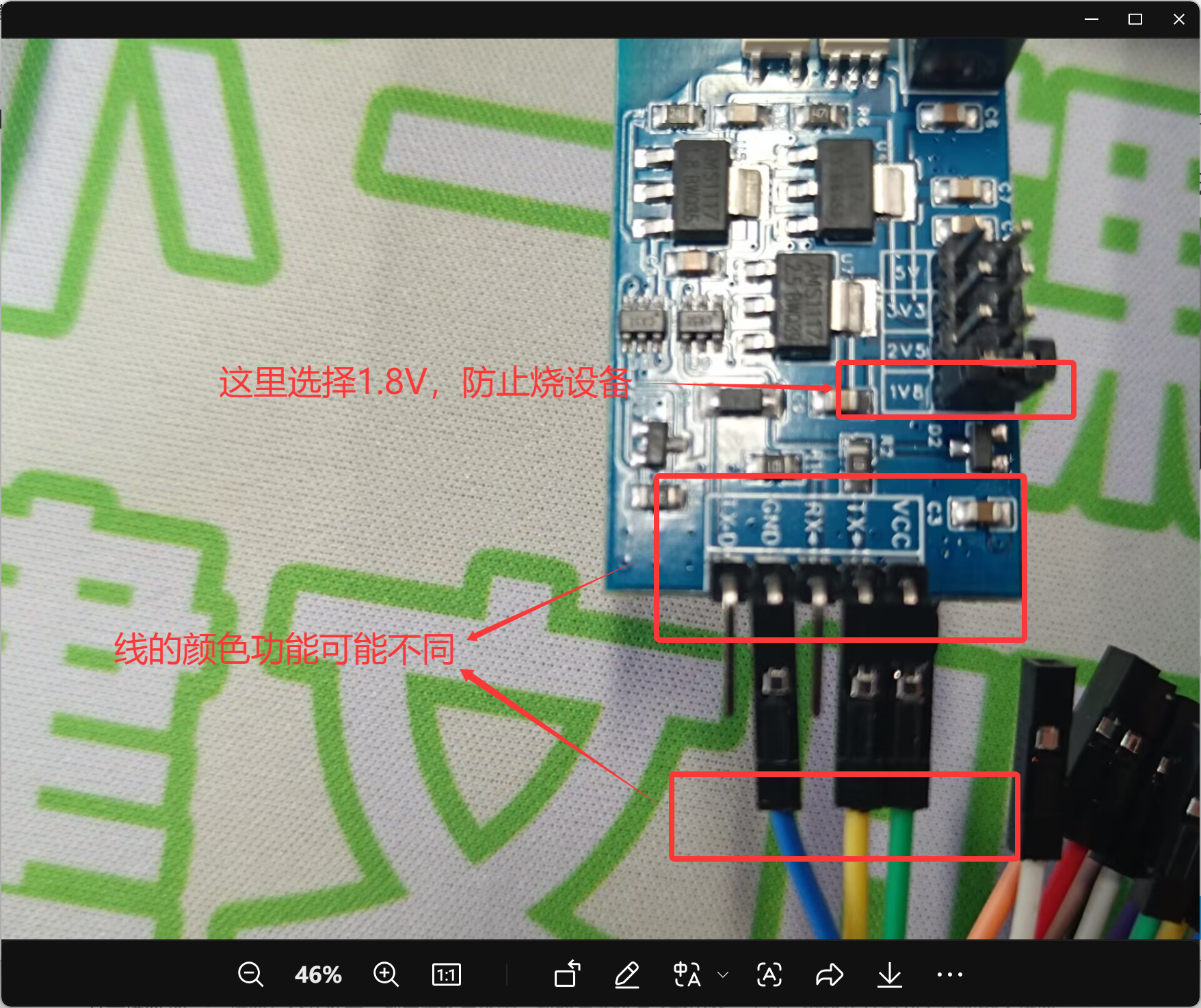

3.连接串口工具
通常不会接VCC
保证地线（GND）接对的前提下，可以尝试换接其他线，直到有日志输出为止
另一端usb接头接电脑或扩展仓

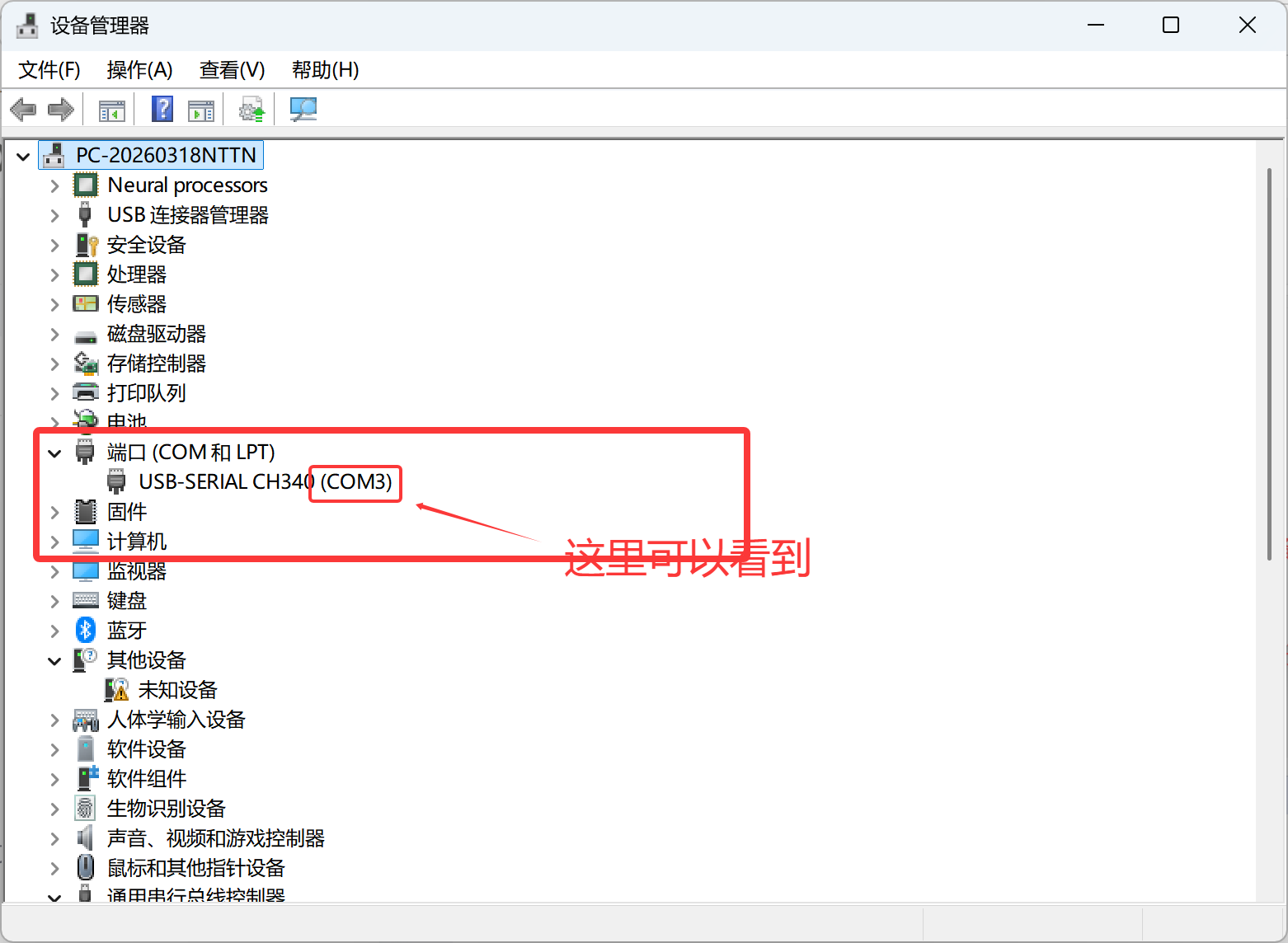

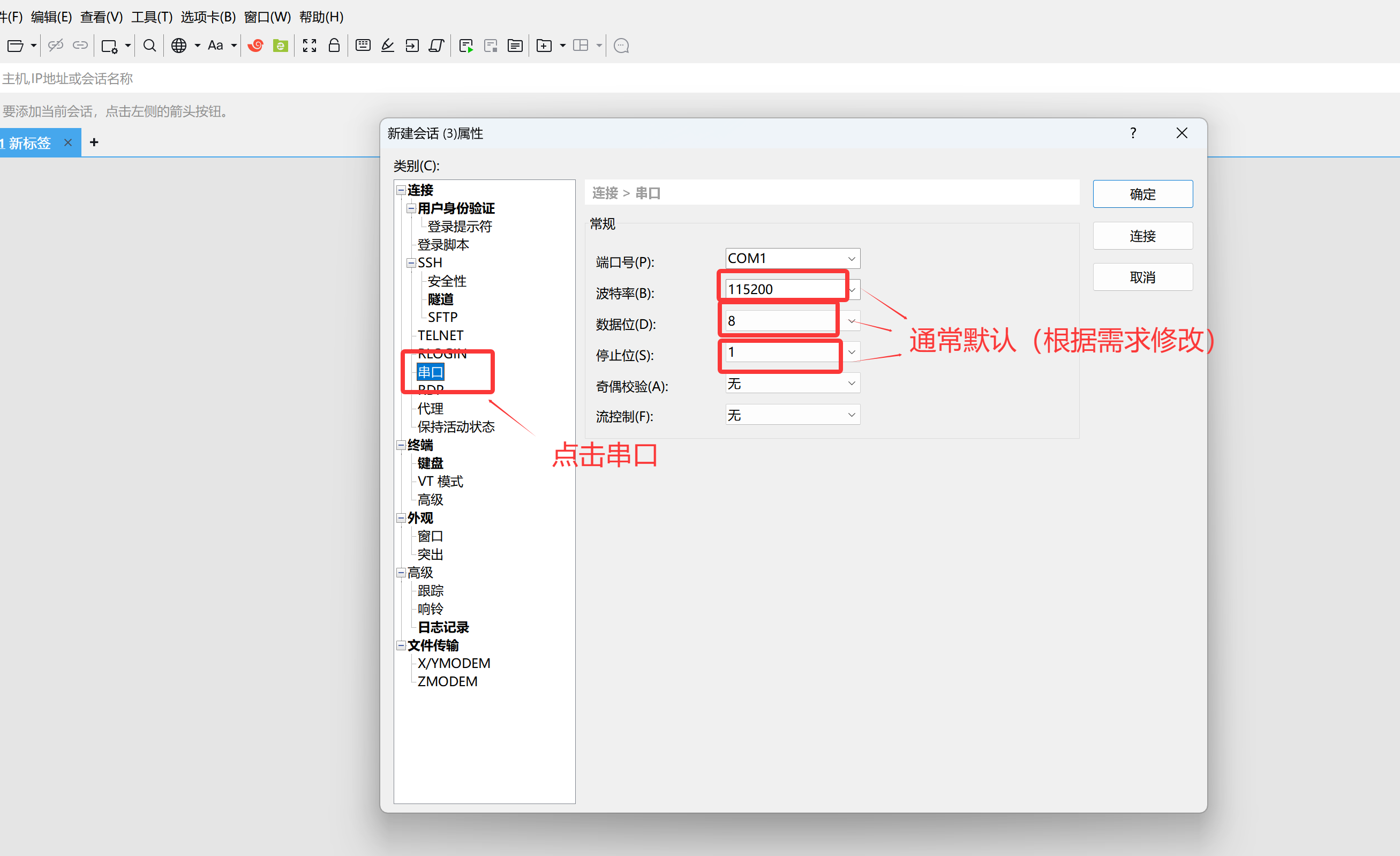

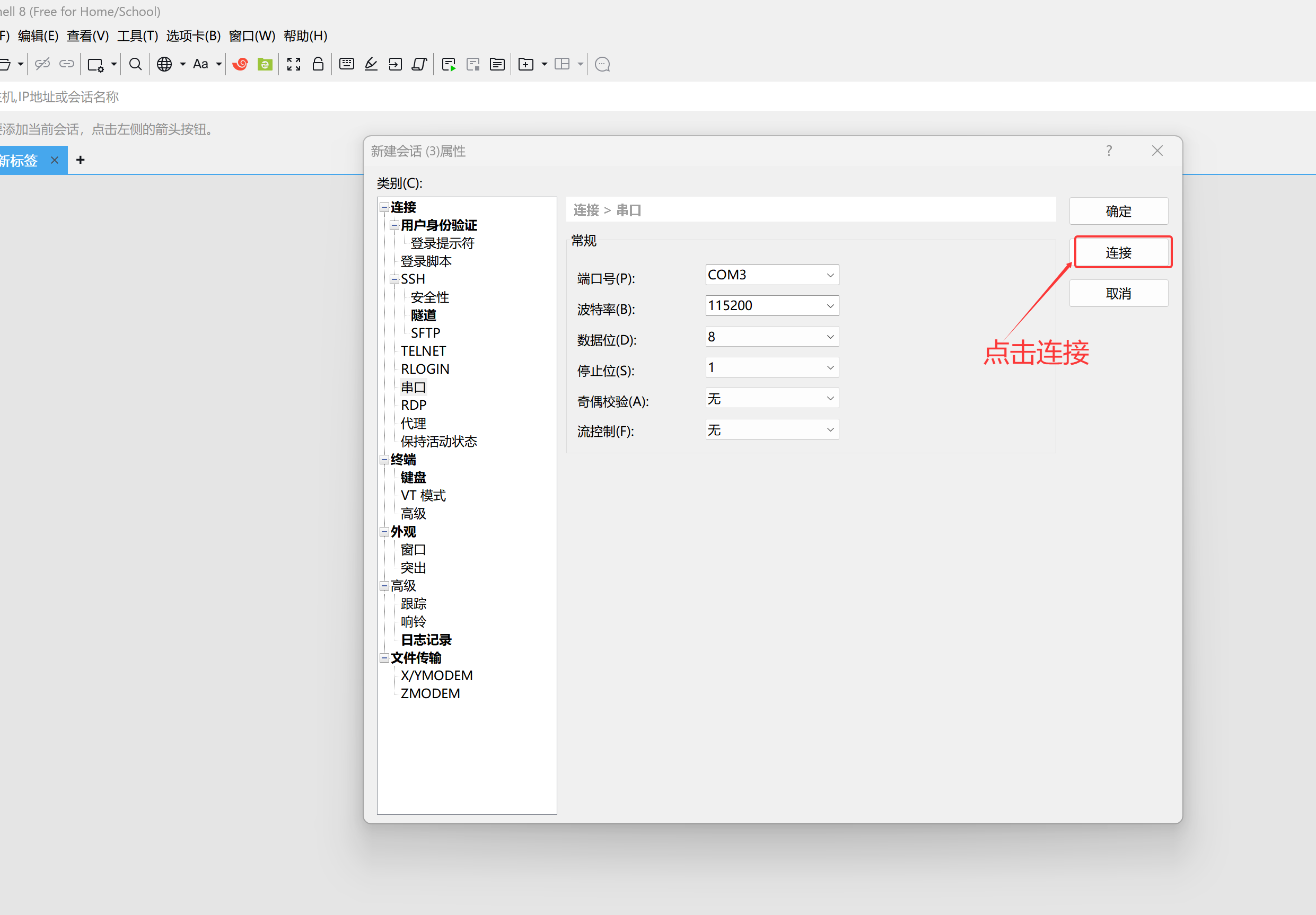

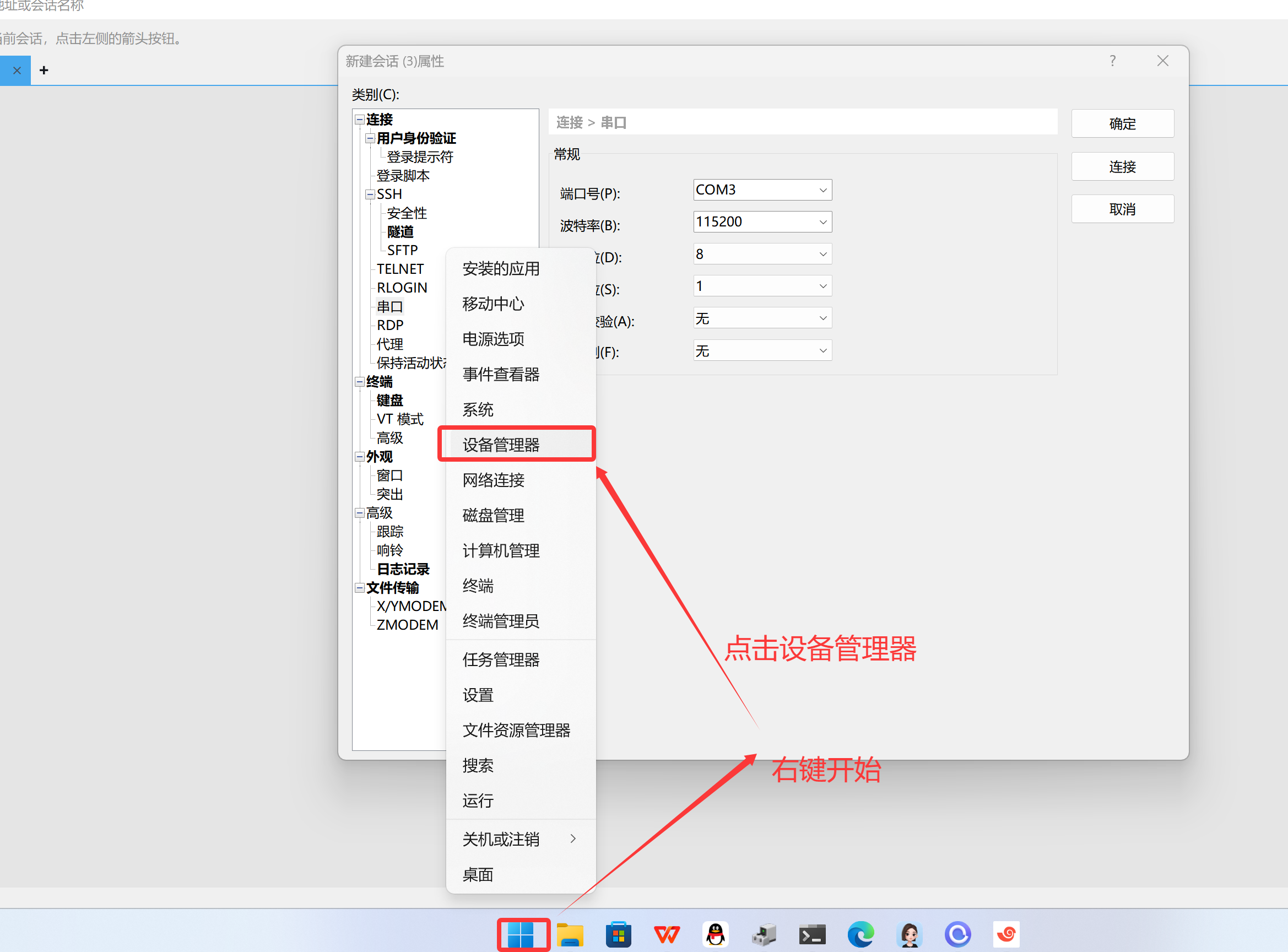

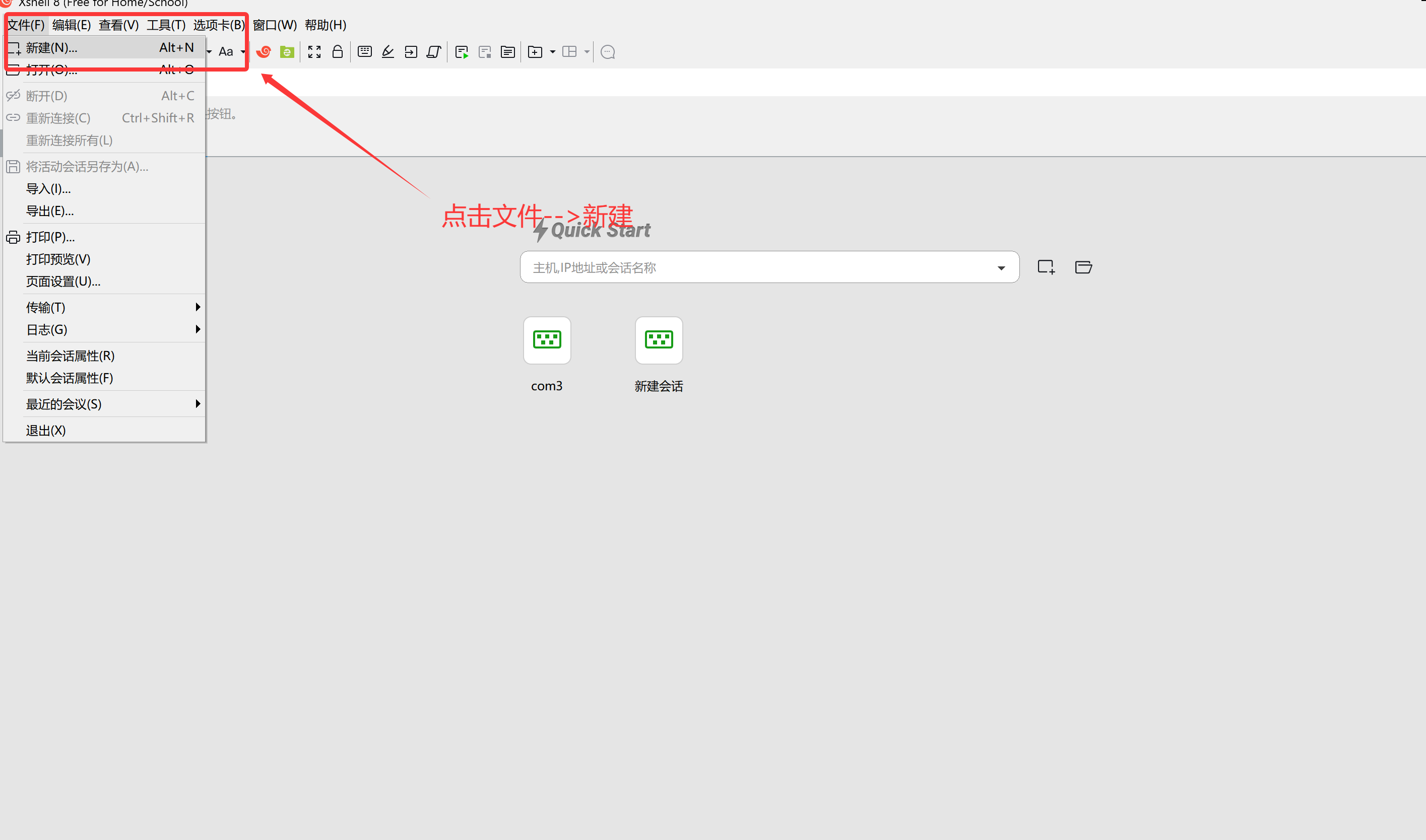

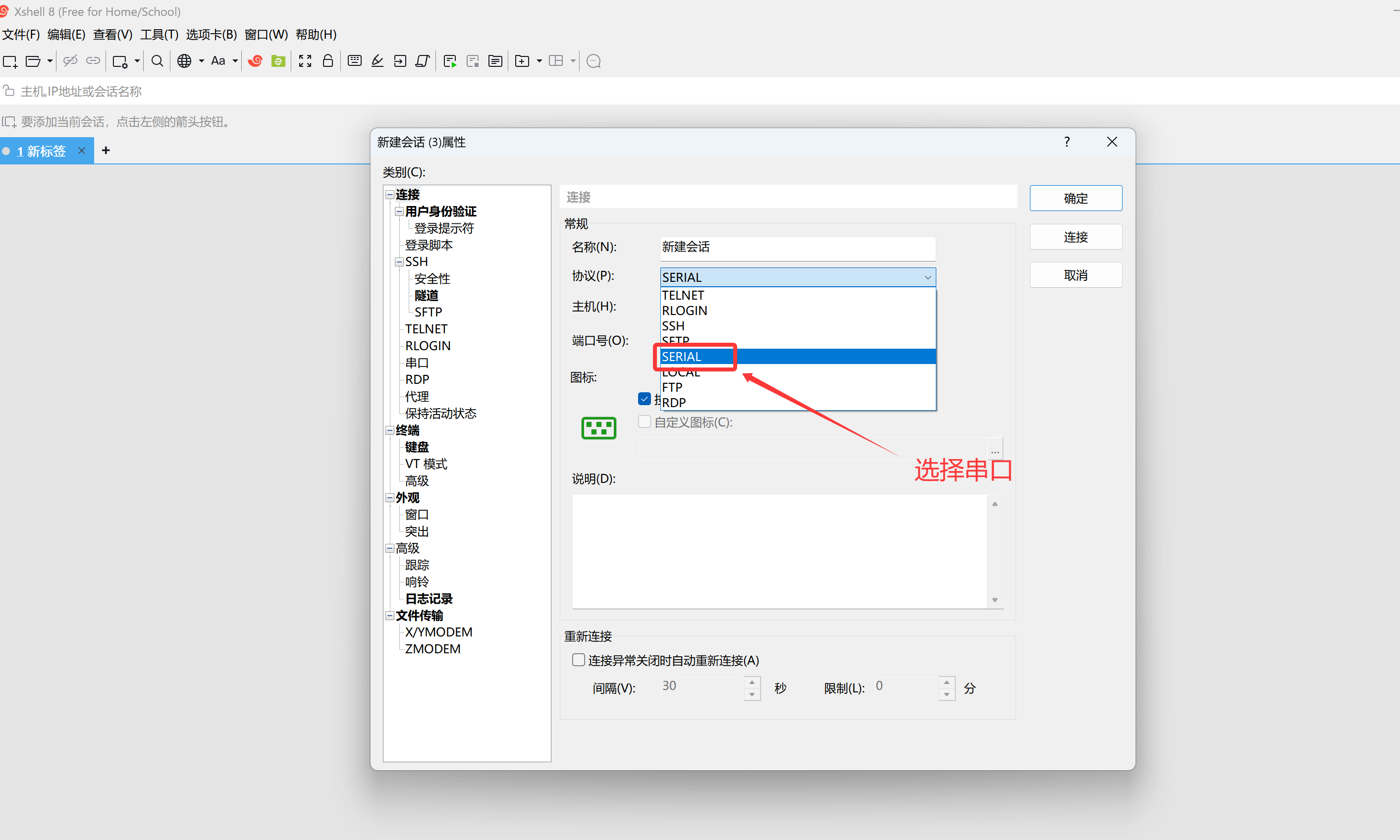

4.xshell串口连接配置

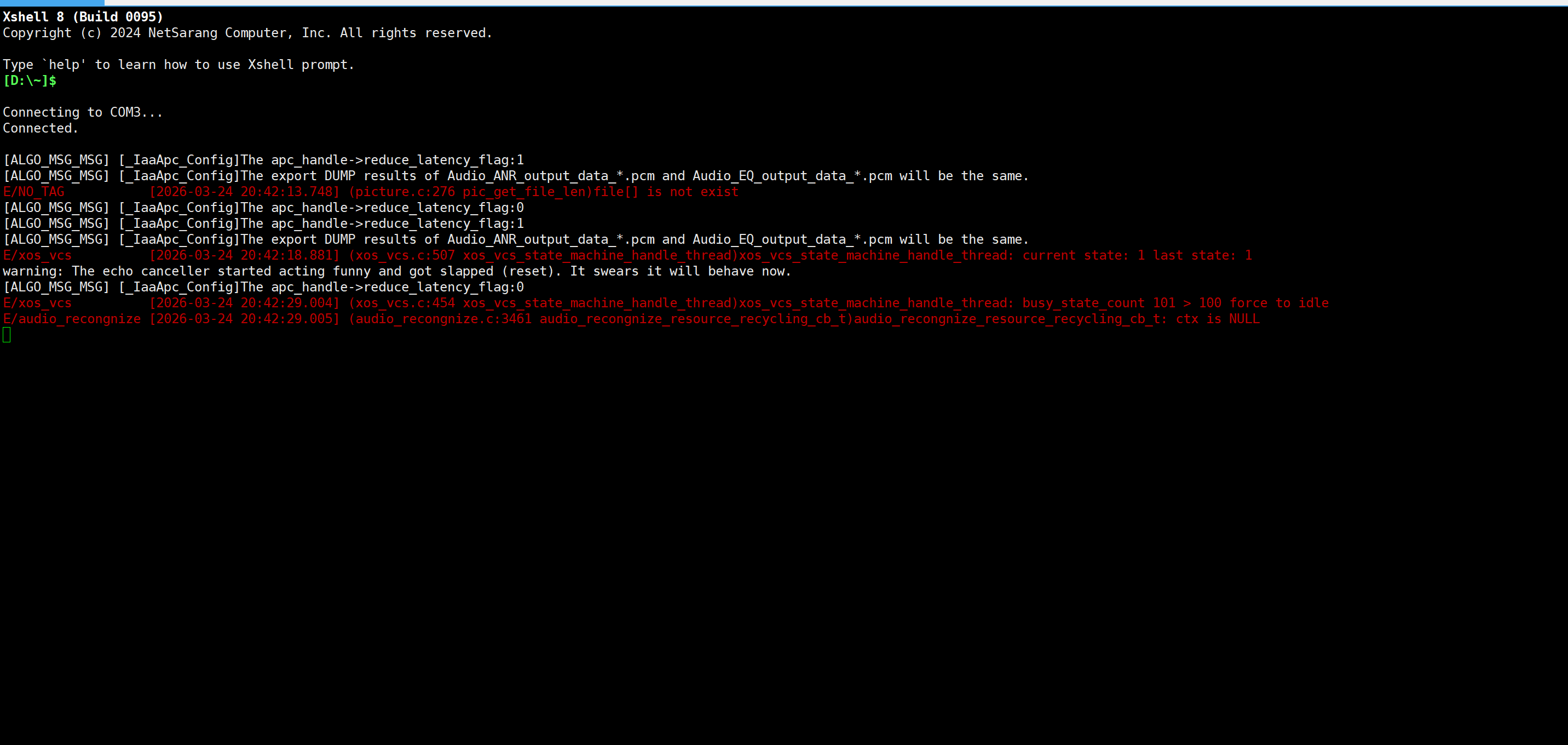

有日志输出，就成功了
如果没有，可以排列组合，换接一下线，确定好地线可以做个标记（参考步骤3里的第二章图）
