概述 ：

PC0805系列是新一代单相无刷直流电机（BLDC）一体式可编程控制器。与其它产品不同，PC0805系列集成了速度闭环控制模式。与开环速度控制方法相比，速度闭环功能的加入极大地改善了长期应用中因生产偏差或负载变化引起的风扇速度波动问题，显著提高了风扇应用系统的一致性。程序化的软切换功能和负电流抑制功能有效减少了电机旋转过程中对电源的能量回馈，从而显著提升了芯片的静音性能。程序化的软启动功能有效减少了电机启动时的线圈电流过冲，客户可以配置软启动参数，以获得最佳的启动扭矩、声音和安全状态。PC0805集成了可测试性设计（DFT）功能，并按照汽车级封装工艺（-Q产品）进行设计，有效保证了芯片测试和封装的可靠性，目标是在现场实现零PPM（百万分之一）故障率。芯片在整个驱动过程中集成了多种保护功能，包括过压保护、过流保护（OCP）、欠压锁定（UVLO）、转子死锁保护、热关断、限流保护以及线圈能量回馈保护。客户可选择三种封装类型，包括SOP-8F、FTSOT23-6F和DFN3030-10L（TDFN3030-10L）封装。

特点:

⚫ AECQ-100 1级（-Q产品）

⚫ 输出电流高达600mA

⚫ 宽输入电压范围：3.5V~32V

⚫ 一体式单相无刷直流电机控制系统。

⚫嵌入式高灵敏度霍尔传感器（±10GS）。

⚫ 集成功率MOSFET：1Ω（HS+LS）。

⚫ 宽PWM输入频率范围：100Hz至100kHz。

⚫ 可编程开环或闭环速度控制选择。

⚫ 可编程正弦波和方波输出控制

⚫ 可编程速度曲线控制。

⚫ 可编程软切换角度控制。

⚫ 可编程提前角度控制。

⚫ 可编程旋转方向选择

⚫ 可编程软启动功能控制。

⚫ 可编程锁定保护关闭时间控制。

⚫ 可编程FG输出控制。

⚫ 可编程最小输出控制。

⚫ 可编程电流限制保护。

⚫ 内置过压保护（22V或35V）

⚫ 内置过流保护。

⚫ 内置电流限流保护。

⚫ 内置过压保护。

⚫ 内置欠压保护。

⚫ 内置芯片锁保护和自动重启功能。

⚫ 内置过热保护功能。

⚫ -40°C至+125°C工作温度范围。

⚫ 符合RoHS标准且无卤素。

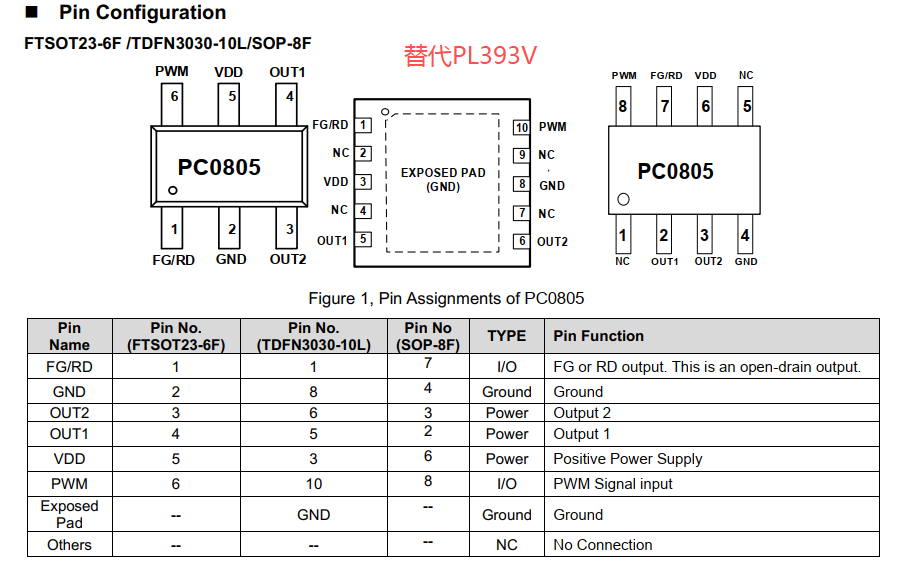

⚫ 提供SOP-8F、FTSOT23-6F和DFN3030-10L（TDFN3030-10L）封装

应用范围:

⚫ 自动冰箱/座椅/ECU/LED/无线充电器冷却风扇驱动器

⚫ 服务器/PC/冰箱/电源冷却风扇驱动器。

⚫ 单线圈无刷直流电机控制。
