1-21 PWM输出比较
使用PWMA的4个通道，输出1kHZ的方波，占空比可调。占空比升高，为100%时，降为0，再次升高。实验现象：P60、P62、P64、P66连接的灯逐渐变亮，而P61、P63、P65、P67连接的灯逐渐变暗。代码说明：部分代码借鉴STC官网，根据实验改动，由于代码过只展示部分代码，完整代码可下载。输出比较模式用来控制一个输出波形或者指示一段给定的的时间已经达到。
·
基本知识
输出比较模式用来控制一个输出波形或者指示一段给定的的时间已经达到。
实验说明
使用PWMA的4个通道，输出1kHZ的方波，占空比可调。占空比升高，为100%时，降为0，再次升高。互补输出通道使能。
实验现象：P60、P62、P64、P66连接的灯逐渐变亮，而P61、P63、P65、P67连接的灯逐渐变暗。
接线图

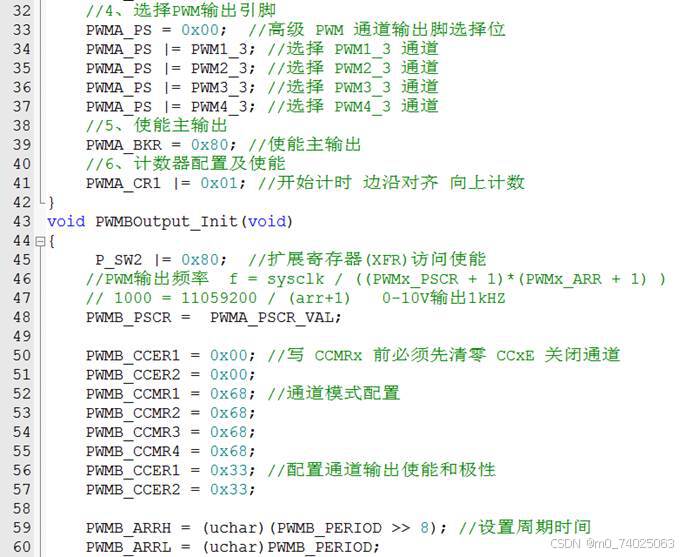

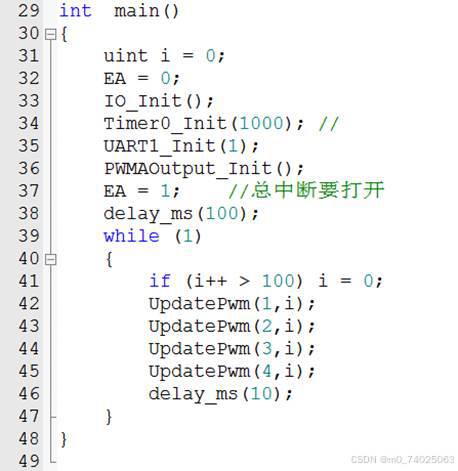

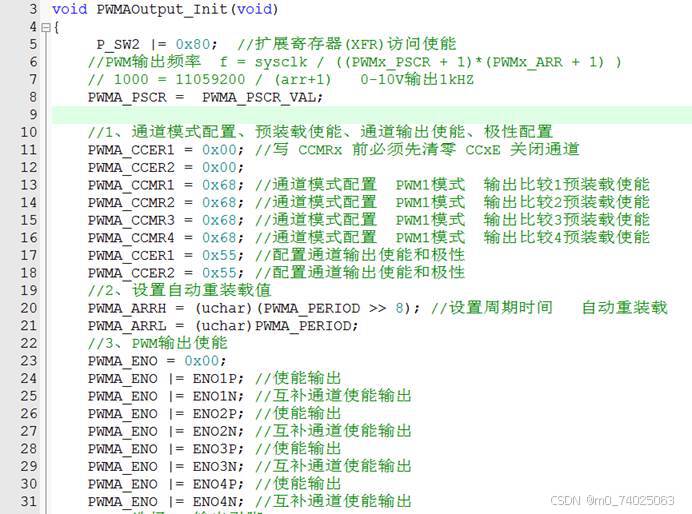

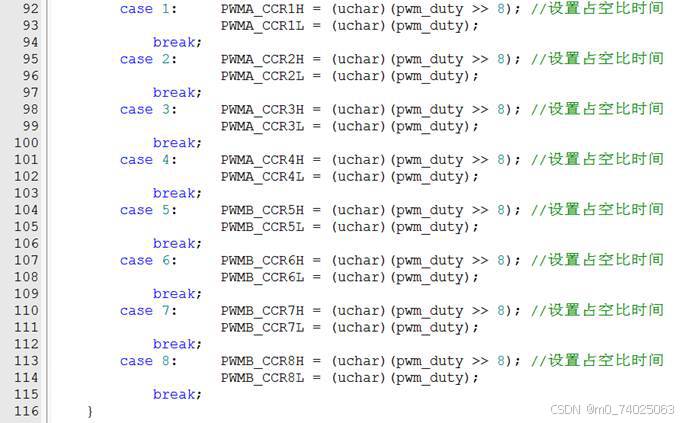

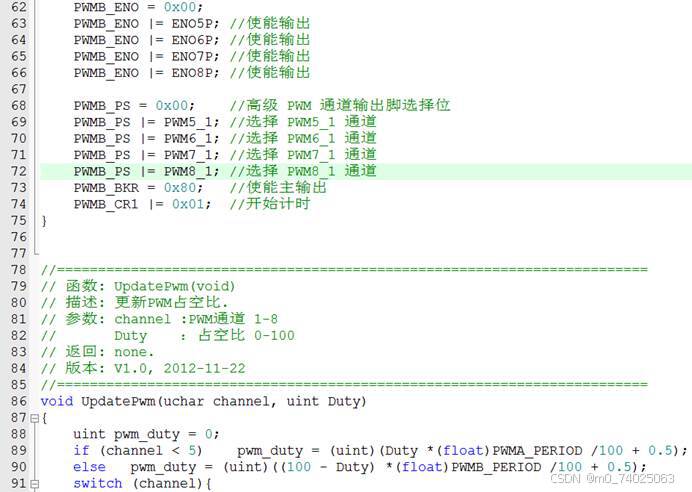

编写程序
代码说明：部分代码借鉴STC官网，根据实验改动，由于代码过只展示部分代码，完整代码可下载。
