搭建环境：

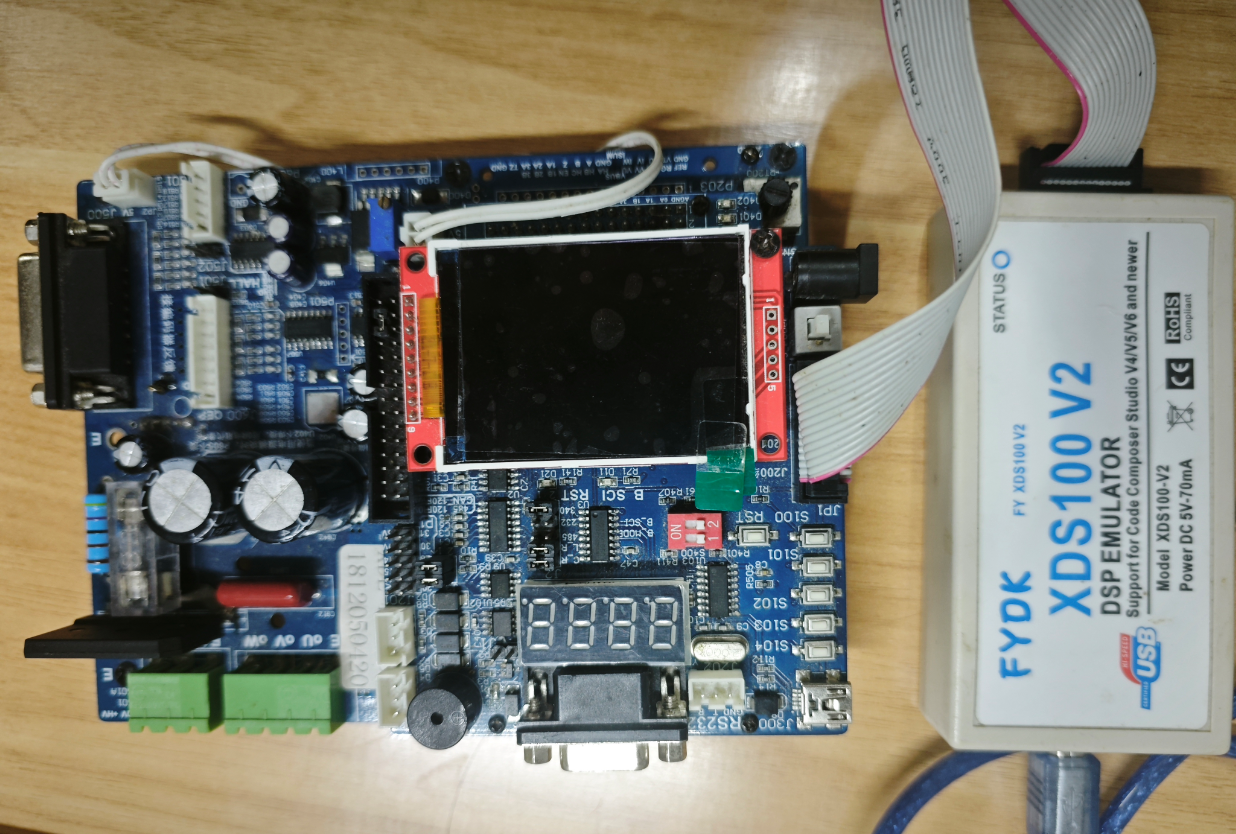

1、硬件环境：DSP TMS320F28035 开发板

2、软件环境：基于CCS20.2.0开发

一、F28035定时器中断

1. 定时器原理

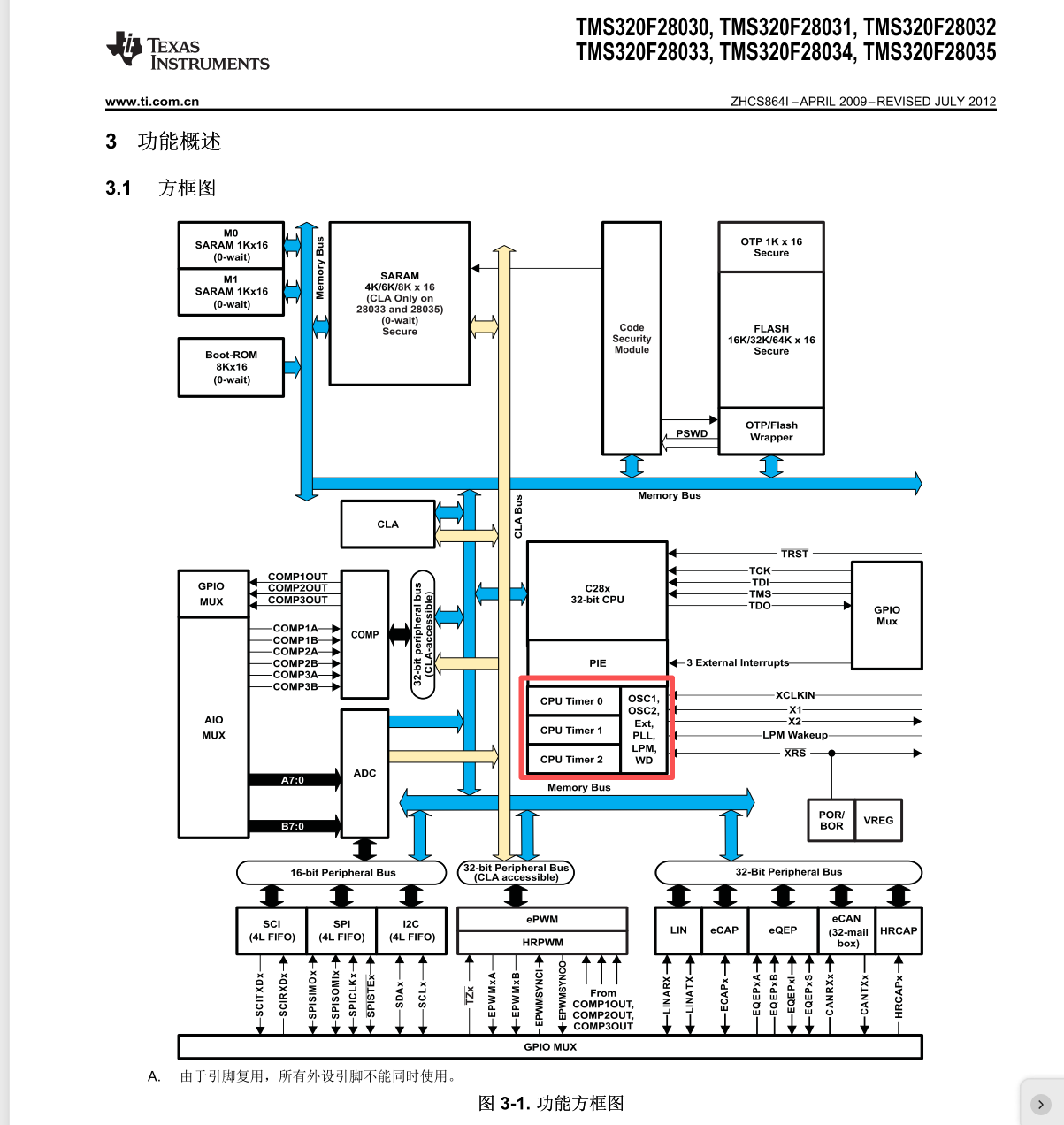

F28035内置3个CPU Timer（Timer0/Timer1/Timer2），本质是硬件计数器，工作逻辑如下：

• 定时器基于DSP主频（默认60MHz）计数，1个时钟周期 = 1/60000000 ≈ 16.67ns；

• 我们给定时器设置一个“计数上限（PRD寄存器）”，定时器从0开始递增计数；

• 当计数值达到PRD时，定时器“溢出”，触发一次中断；

• 中断触发后，CPU暂停当前任务，执行我们写的“中断服务函数”，执行完回到原任务；

• 定时器溢出后自动重置为0，重新计数，循环往复。

2. 定时器中断的核心公式

RD（计数上限）= (DSP主频 / 中断频率) - 1

示例：要实现1ms（1000Hz）中断一次，代入60MHz主频：

PRD = 60000000 / 1000 - 1 = 59999

→ 定时器从0数到59999，正好耗时1ms，触发一次中断。

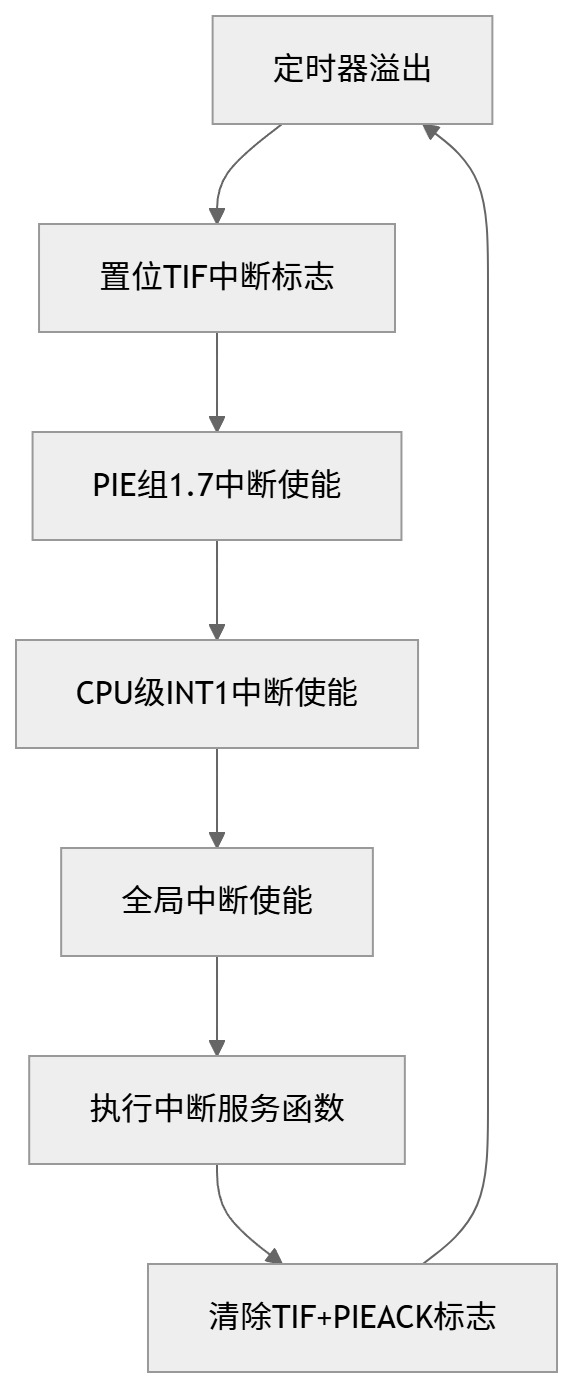

3. 中断触发的完整链路

简单说： 定时器溢出只是“触发信号”， 必须通过“PIE组→CPU级→全局”三层使能， 中断才能传到CPU；执行完中断后，必须清除标志，否则会无限触发中断。

二、写定时器中断代码

1. 目标

用Timer0实现1ms中断一次，累计1秒（1000次中断）后翻转GPIO34电平，让LED每秒闪烁1次。

2. 完整代码

#include "DSP28x_Project.h"  // 引用头文件，包含所有寄存器/函数定义

#define LED_PIN    34        // LED引脚，GPIO34属于GPB组
#define LED_ON     1         // 1=拉高点亮
#define TIMER_FREQ 1000      // 定时器中断频率(Hz)，1000Hz=1ms中断一次
#define BLINK_FREQ 1         // LED闪烁频率(Hz)，1Hz=1秒闪烁一次

// 全局变量：用于中断计数
volatile Uint16 timer_count = 0;
// 声明中断服务函数
interrupt void cpu_timer0_isr(void);
// LED初始化函数
void LED_Init(void)
{
    EALLOW;                                   // 解锁受保护寄存器
    GpioCtrlRegs.GPBMUX1.bit.GPIO34 = 0;      // 配置GPIO34为普通GPIO模式
    GpioCtrlRegs.GPBDIR.bit.GPIO34 = 1;       // 配置GPIO34为输出模式
    GpioCtrlRegs.GPBPUD.bit.GPIO34 = 1;       // 禁用GPIO34的内部上拉电阻
    EDIS;                                     // 锁定受保护寄存器
    // 设置LED初始电平
    if(LED_ON == 0){
        GpioDataRegs.GPBCLEAR.bit.GPIO34 = 1;
    }else{
        GpioDataRegs.GPBSET.bit.GPIO34 = 1;
    }
}
// 定时器0初始化函数（配置中断）
void Timer0_Init(void)
{
    // 1. 禁用定时器0，进入配置模式
    CpuTimer0Regs.TCR.bit.TSS = 1;            // 停止定时器0
    CpuTimer0Regs.TCR.bit.TRB = 1;            // 重载周期寄存器
    // 2. 配置定时器周期（60MHz主频）
    // 周期计算公式：Period = (主频 / 中断频率) - 1
    CpuTimer0Regs.PRD.all = (Uint32)(60000000.0 / TIMER_FREQ) - 1;
    // 3. 配置定时器控制寄存器
    CpuTimer0Regs.TCR.bit.TIE = 1;            // 使能定时器0中断
    CpuTimer0Regs.TCR.bit.FREE = 1;           // 调试时定时器继续运行
    CpuTimer0Regs.TCR.bit.SOFT = 0;
    // 4. 配置PIE中断控制器
    EALLOW;
    PieVectTable.TINT0 = &cpu_timer0_isr;     // 映射定时器0中断服务函数
    EDIS;

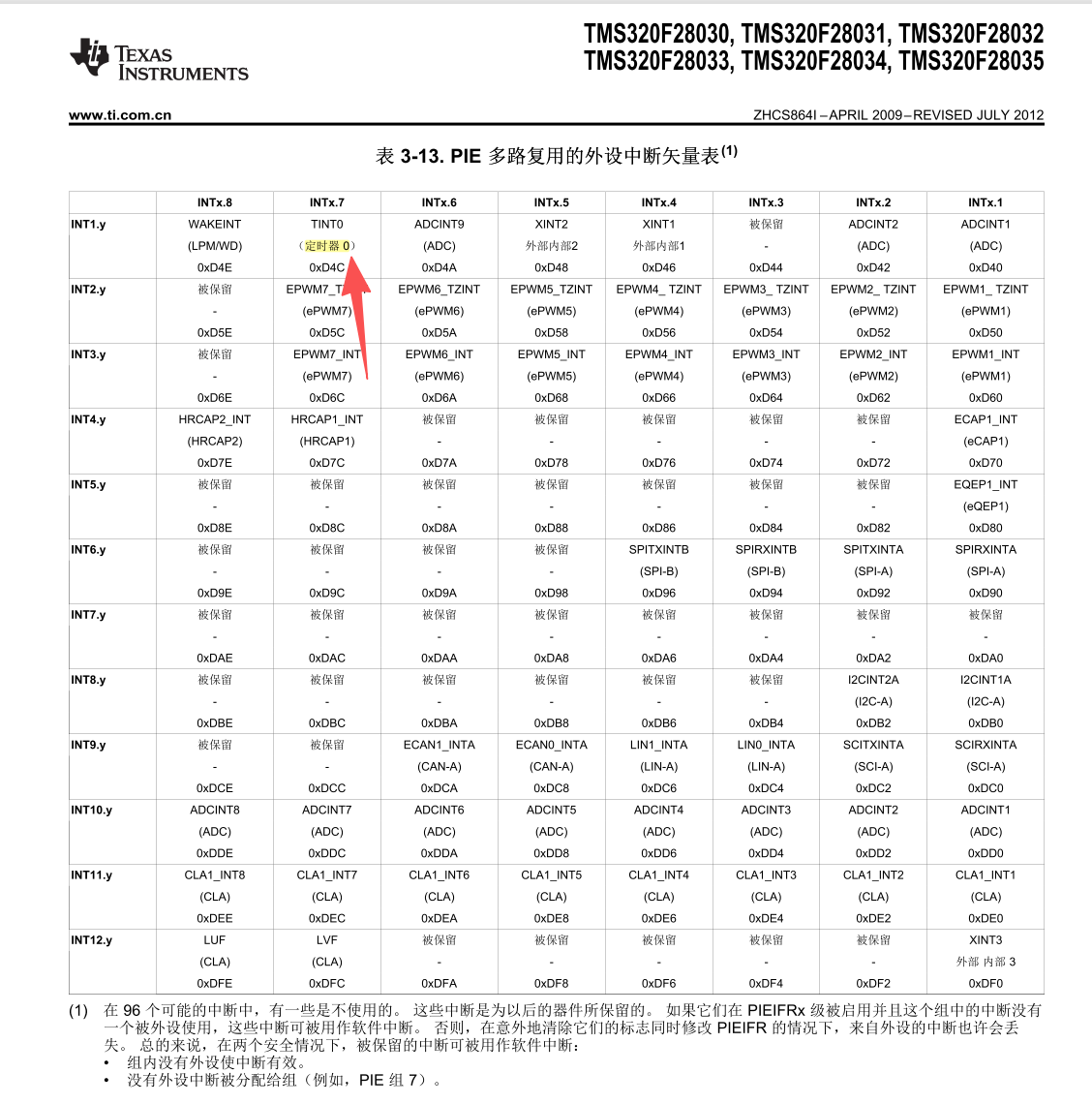

    PieCtrlRegs.PIEIER1.bit.INTx7 = 1;        // 使能PIE组1的7号中断（TINT0）
    IER |= M_INT1;                            // 使能CPU级的INT1中断
    EINT;                                     // 使能全局中断
    ERTM;                                     // 使能实时模式中断
    // 5. 启动定时器0
    CpuTimer0Regs.TCR.bit.TSS = 0;            // 启动定时器0
}
// 定时器0中断服务函数（中断发生时执行）
interrupt void cpu_timer0_isr(void)
{
    // 1. 清除中断标志（必须！否则会一直进入中断）
    CpuTimer0Regs.TCR.bit.TIF = 1;            // 清除定时器0中断标志
    PieCtrlRegs.PIEACK.all = PIEACK_GROUP1;   // 清除PIE组1的中断挂起标志
    // 2. 计数到指定值后翻转LED
    timer_count++;
    if(timer_count >= (TIMER_FREQ / BLINK_FREQ))
    {
        timer_count = 0;                      // 重置计数器
        GpioDataRegs.GPBTOGGLE.bit.GPIO34 = 1;// 翻转LED电平
    }
}
void main(void)
{
    // 1. 系统初始化
    InitSysCtrl();          // 关闭看门狗+配置系统时钟（60MHz）+初始化外设时钟
    DINT;                   // 关闭全局中断
    InitPieCtrl();          // 初始化PIE控制器
    IER = 0x0000;           // 清除CPU中断使能寄存器
    IFR = 0x0000;           // 清除CPU中断标志寄存器
    InitPieVectTable();     // 初始化PIE中断向量表
    // 2. 外设初始化
    LED_Init();             // LED GPIO初始化
    Timer0_Init();          // 定时器0初始化（含中断配置）
    // 3. 主循环
    while(1)
    {
    }
}

三、代码核心模块

1. 定时器初始化

2. 主函数：初始化顺序

系统初始化 → 关闭全局中断 → PIE控制器初始化 → 外设初始化 → 开启中断 → 主循环；
