【香薰机功率链路设计实战：静音、安全与智能控制的融合之道】

在智能香薰设备朝着低噪运行、精细雾化与稳定可靠不断演进的今天，其内部的功率与驱动管理系统已不再是简单的开关控制单元，而是直接决定了雾化效果、用户体验与产品安全的核心。一条设计精良的功率与控制链路，是香薰机实现均匀雾化、超静音运行与长久耐用寿命的物理基石。

然而，构建这样一条链路面临着多维度的挑战：如何在实现精准PWM控制与降低功耗之间取得平衡？如何确保驱动器件在潮湿环境下的长期可靠性？又如何将安全隔离、低噪声与智能档位调节无缝集成？这些问题的答案，深藏于从关键器件选型到系统级集成的每一个工程细节之中。

一、核心功率器件选型三维度：电压、电流与拓扑的协同考量

1. 雾化片驱动MOSFET：雾化效能与噪音控制的关键

图1: 香薰机方案功率器件型号推荐VB5222与VBQF2205与VB5610N产品应用拓扑图_01_total

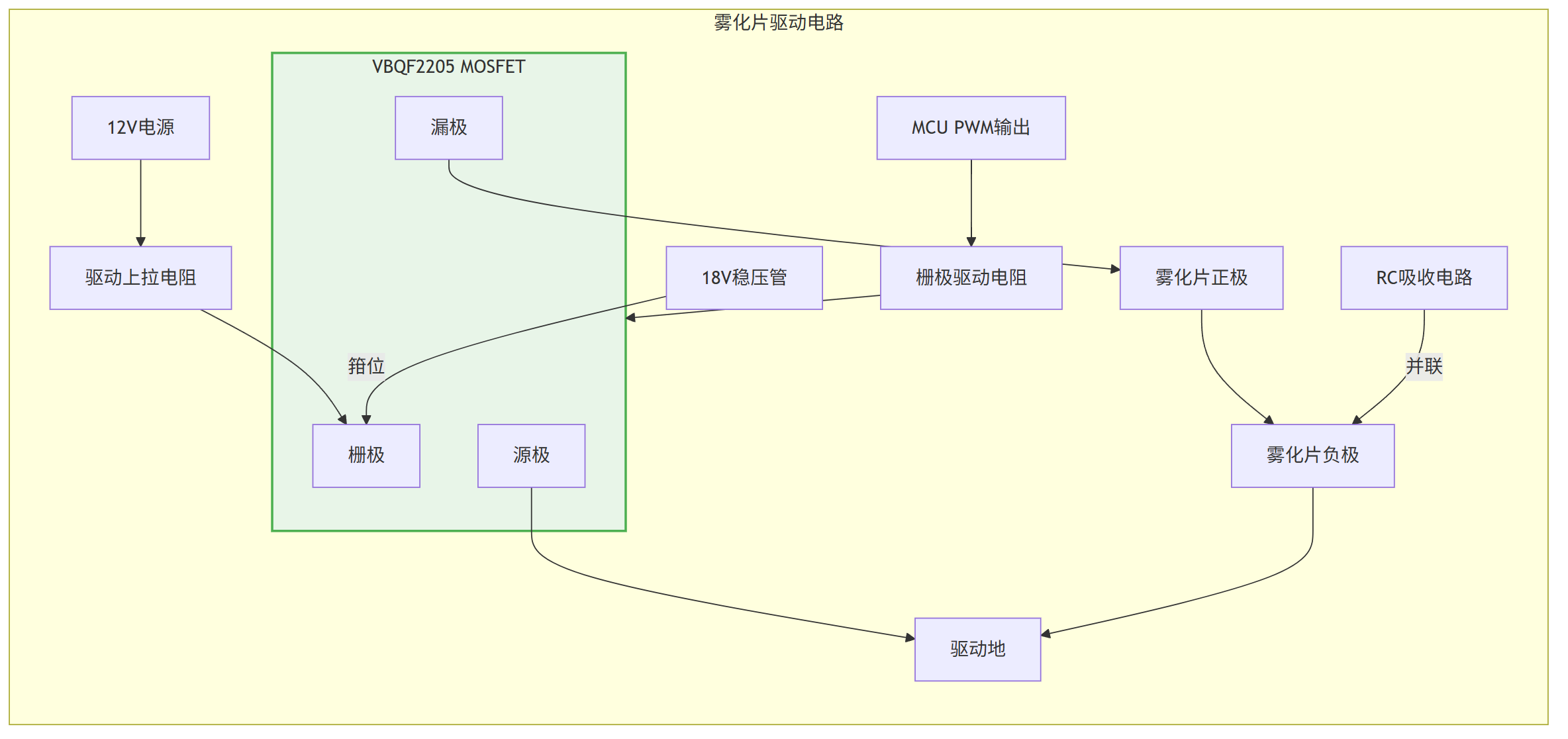

关键器件为VBQF2205 (Single-P, -20V/-52A, DFN8)，其选型需要进行深层技术解析。在电压应力分析方面，考虑到雾化片典型工作电压为12-24V峰峰值交流驱动，并为反峰电压预留裕量，-20V的耐压可以满足降额要求。其极低的导通电阻（RDS(on)@10V仅4mΩ）是核心优势。

在动态特性与效率优化上，极低的RDS(on)直接决定了驱动效率。以雾化片等效电阻2Ω、驱动电流1.5A RMS为例，传统方案（P-MOS内阻50mΩ）的导通损耗为1.5²  0.05 = 112.5mW，而本方案损耗仅为1.5²  0.004 = 9mW，效率提升显著。低损耗带来的低温升，是确保雾化片驱动电路长期稳定、避免因过热导致输出功率衰减和异常噪音的基础。DFN8封装优异的散热性能，进一步支持了高功率密度设计。

2. 水泵/风扇电机控制MOSFET：静音与寿命的决定性因素

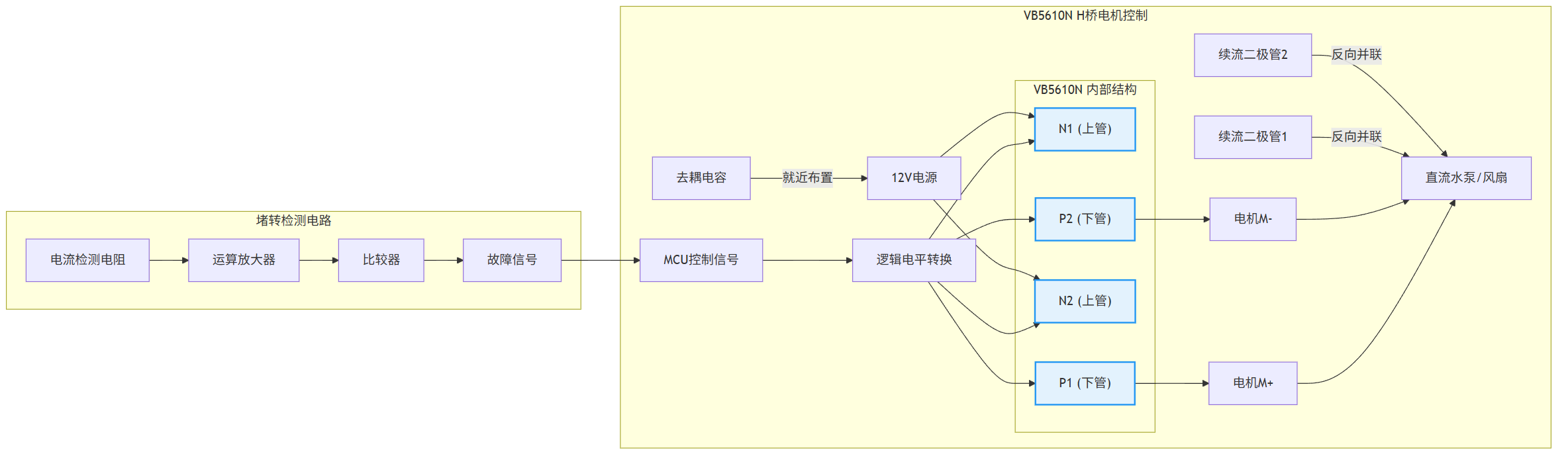

关键器件选用VB5610N (Dual-N+P, ±60V/±4A, SOT23-6)，其系统级影响可进行量化分析。在集成化与可靠性方面，该器件将控制小型直流水泵（或散热风扇）所需的H桥或半桥电路集成于单一SOT23-6封装内，极大节省了PCB空间，并确保了上下管参数的高度匹配，这对于实现平稳的电机换向、降低可闻电气噪声至关重要。

在静音与智能控制机制上，其±4A的电流能力足以驱动小型无刷直流泵或风扇。通过MCU生成精准的PWM信号控制该芯片，可以实现水泵流量的无级调速或风扇转速的平滑调节，从而避免机械启停的冲击噪音，并适配“间歇雾化”、“睡眠模式”等智能场景。其±60V的高耐压为感性负载关断时的电压尖峰提供了充足裕量，提升了系统可靠性。

3. 逻辑控制与安全隔离MOSFET：智能化与安全的硬件实现者

关键器件是VB5222 (Dual-N+P, ±20V, SOT23-6)，它能够实现精细的逻辑控制与安全隔离场景。典型的负载管理逻辑包括：控制LED氛围灯的亮灭与调光；驱动微型阀门进行精油路径切换；作为MCU GPIO口的功率扩展与隔离缓冲，防止异常状态冲击主控芯片。

在安全与智能集成方面，其双N+P沟道配置提供了极大的设计灵活性。例如，可用P沟道管控制电源路径，实现香薰机本体的电子开关机；用N沟道管进行传感器（如液位检测）信号的读取与隔离。这种高集成度设计在单一芯片内完成了信号与功率的接口管理，减少了元件数量，提升了整机可靠性，并为复杂智能逻辑（如“防干烧保护”、“定时开关”、“联动感应”）提供了简洁高效的硬件基础。

二、系统集成工程化实现

1. 低功耗与热管理架构

我们设计了一个针对香薰机的热管理策略。核心发热器件VBQF2205（雾化片驱动）利用其DFN8封装底部的散热焊盘，通过PCB敷铜和少量过孔进行散热，在间歇工作模式下温升可忽略不计。对于VB5610N（电机控制）和VB5222（逻辑控制），其SOT23-6封装在典型工作电流下功耗极低，依靠自然散热即可满足要求。整体布局应确保雾化片驱动电路远离MCU等敏感芯片，避免局部温升影响系统稳定性。

2. 电磁兼容性与噪声抑制

对于雾化片驱动产生的高频噪声抑制，驱动线应尽可能短且粗，并在雾化片两端并联RC吸收电路（如10Ω + 100pF），以阻尼高频振荡。MCU的PWM控制信号线需串联小电阻（如22Ω）以减缓边沿，降低辐射。

针对电机换向噪声，VB5610N的电源引脚需就近布置去耦电容（如100nF + 10μF）。水泵电机线可采用屏蔽线或双绞线。整体上，将数字控制部分与功率驱动部分在PCB上进行区域分隔，并采用单点接地策略。

3. 可靠性增强与安全设计

电气应力保护通过针对性设计来实现。为VBQF2205的驱动路径添加稳压管（如18V）进行栅极电压箝位，防止栅极过压。在VB5610N控制的电机两端反向并联续流二极管，为关断电流提供通路。

图2: 香薰机方案功率器件型号推荐VB5222与VBQF2205与VB5610N产品应用拓扑图_02_atomize

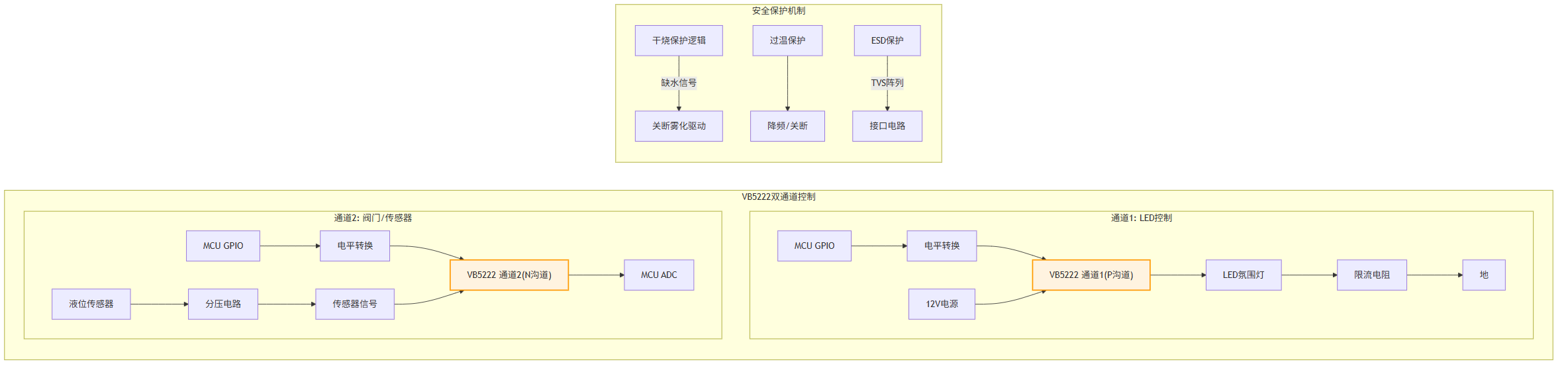

故障诊断与安全机制涵盖多个方面：通过VB5222连接的液位传感器实现干烧保护，检测到缺水时立即关闭VBQF2205的输出；通过监测VB5610N的回路电流进行水泵堵转检测；利用VB5222的隔离特性，实现用户按键、触摸感应电路与主控MCU的电气隔离，提升抗静电能力。

三、性能验证与测试方案

1. 关键测试项目及标准

为确保设计质量，需要执行一系列关键测试。雾化量稳定性测试在额定电压下持续运行4小时，采用称重法测量单位时间雾化量，波动应小于±10%。整机静态功耗测试在待机状态（仅MCU运行）下进行，要求低于0.5W。温升测试在40℃环境温度下满载（雾化+水泵）运行2小时，使用热电偶监测，VBQF2205芯片壳体温度应低于70℃。噪音测试在背景噪音低于30dB的静音室中进行，距离设备1米处测量，整机工作噪音应低于40dB(A)。寿命加速测试在高温高湿环境（60℃/90%相对湿度）中进行500小时循环测试，要求功能正常。

2. 设计验证实例

以一款10W香薰机的功率链路测试数据为例（输入电压：12VDC，环境温度：25℃），结果显示：雾化片驱动电路效率在满载时高于99%；整机工作输入功率为9.8W。关键点温升方面，雾化片驱动MOSFET（VBQF2205）为22℃，电机控制芯片（VB5610N）为15℃，逻辑控制芯片（VB5222）为10℃。声学性能上，最大雾化量下的工作噪音为38dB(A)。

四、方案拓展

图3: 香薰机方案功率器件型号推荐VB5222与VBQF2205与VB5610N产品应用拓扑图_03_motor

1. 不同产品形态的方案调整

针对不同定位的产品，方案需要相应调整。便携USB香薰机（功率3-5W） 可选用VB5222进行主要逻辑控制，直接驱动小型雾化片，无需独立水泵。桌面级智能香薰机（功率10-20W） 采用本文所述的核心方案，实现雾化、水泵循环、灯光控制的智能联动。多路分区商用香薰机（功率30W以上） 则可采用多片VBQF2205并联驱动更大雾化片，并使用多路VB5610N和VB5222控制多个独立的风道或区域。

2. 前沿技术融合

智能情景融合是发展方向之一，通过VB5222接入环境传感器（温湿度、人体感应），实现香薰模式与环境的自适应调节（如夏季启用清新模式，检测到睡眠时自动切换为助眠模式并调暗灯光）。

数字精细控制提供了更大空间，例如对VBQF2205采用更高频率的PWM驱动，配合雾化片谐振频率跟踪算法，实现雾化效率的动态优化；对VB5610N采用软启动PWM控制，彻底消除水泵启动水声。

无线集成与低功耗优化路线图可规划为：第一阶段采用本文有线控制方案；第二阶段（未来升级）引入低功耗蓝牙MCU，通过VB5222实现外围电路的智能关断，使待机功耗降至100μW级，支持电池供电或长期联网待机。

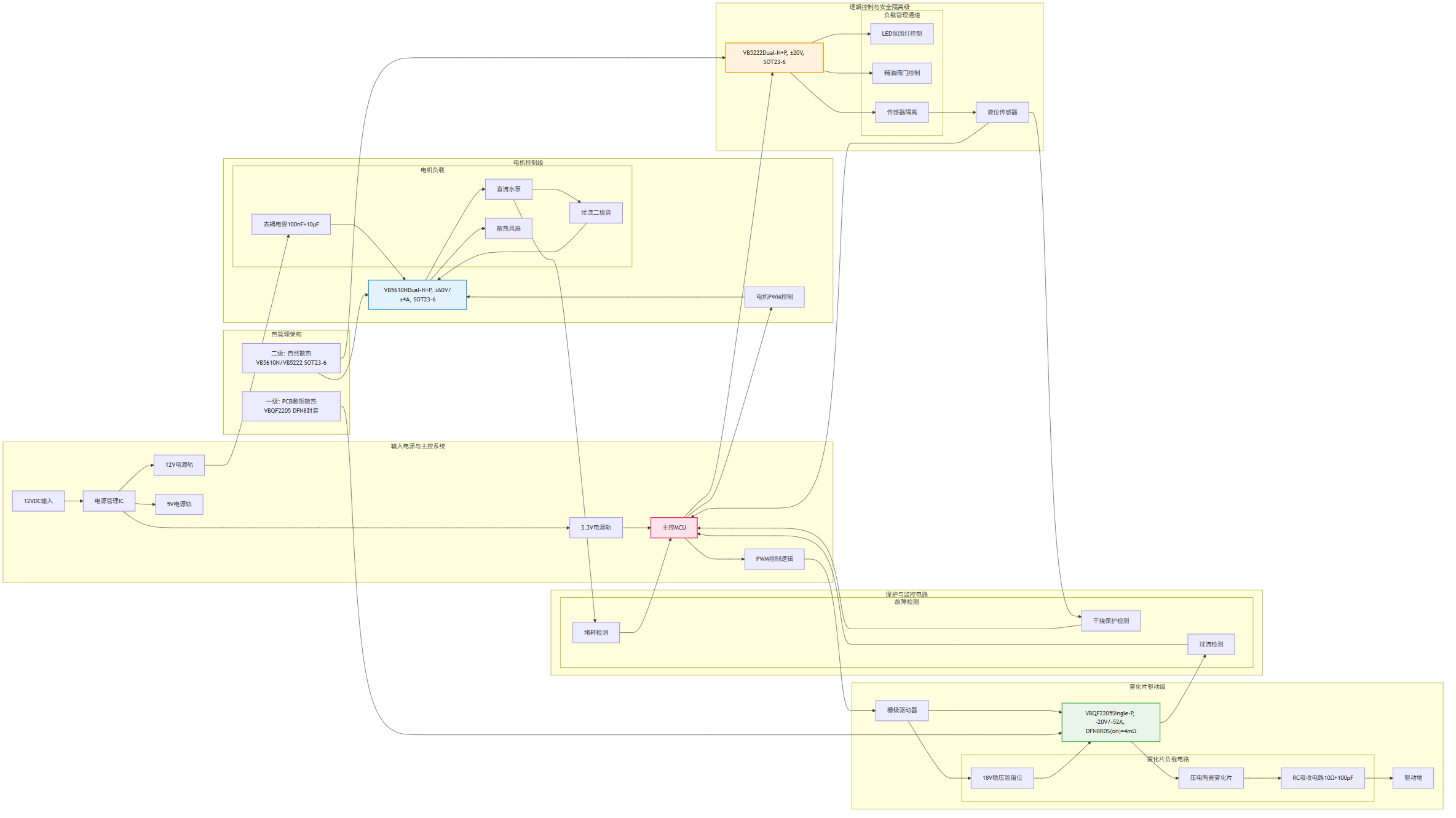

智能香薰机的功率与控制链路设计是一个多维度的系统工程，需要在驱动效率、热管理、电磁兼容性、安全可靠性和成本等多个约束条件之间取得平衡。本文提出的分级优化方案——雾化驱动级追求极致效率与低热耗、电机控制级实现高度集成与静音运行、逻辑管理级完成智能接口与安全隔离——为不同层次的香薰机产品开发提供了清晰的实施路径。

图4: 香薰机方案功率器件型号推荐VB5222与VBQF2205与VB5610N产品应用拓扑图_04_logic

随着物联网和智能家居生态的深度融合，未来的香薰机功率管理将朝着更加情景化、自适应化的方向发展。建议工程师在采纳本方案基础框架的同时，充分利用所选器件的高集成度与低功耗特性，为产品增添更多差异化智能功能，提升用户体验。

最终，卓越的功率与驱动设计是隐形的，它不直接呈现给用户，却通过更细腻均匀的雾化效果、更安静的工作状态、更灵敏可靠的智能控制以及更持久的运行寿命，为用户提供沉浸而安心的感官体验。这正是工程智慧在提升生活品质中的真正价值所在。
