基本知识

虽然 LVD 和比较器均可唤醒主时钟停振/省电模式化，但主时钟停振/省电模式下，不建议启动LVD 和比较器，否则硬件系统还会自动启动内部 1.19V 的高精准参考源，这个高精准参考源有有相应的抗温漂和调校线路，大约会额外增加 300uA 的耗电，而 MCU 进入主时钟停振/省电模式后，3.3V 工作电压时只耗约 0.4uA 的电流，所以进入主时钟停振/省电模式时不建议开 LVD 和比较器。如果确实需要用，建议开启掉电唤醒定时器，掉电唤醒定时器只会增加约 1.4uA 的耗电，这个耗电一般系统是可以接受的。让掉电唤醒定时器每 5 秒唤醒一次 MCU，唤醒后可用 LVD、比较器、 ADC 检测外部电池电压，检测工作约耗时1mS后再进入主时钟停振/省电模式，这样增加的平均电流小于1uA，则整体功耗大约为2.8uA（0.4uA + 1.4uA + 1uA）。

实验说明

给单片机断电，触发低压中断，向01地址中写入512个字节的01，然后重新上电，通过串口1读取地址01的内容，读取完毕后发送0xFF，作为结束标志。

帧格式： XX（读写） XX（地址）  数据   返回

    读： 00                  1-2             无     数据

    写： 01                  1-2          数据    FE

发送：01 01 11 22

返回：FE

发送：00 01

返回：11 22

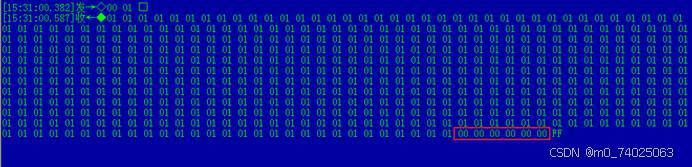

断电上电后

说明，滤波电容为22uF、10uF、10uF，最多可以写入506字节，但是最好写400字节

接线图

无

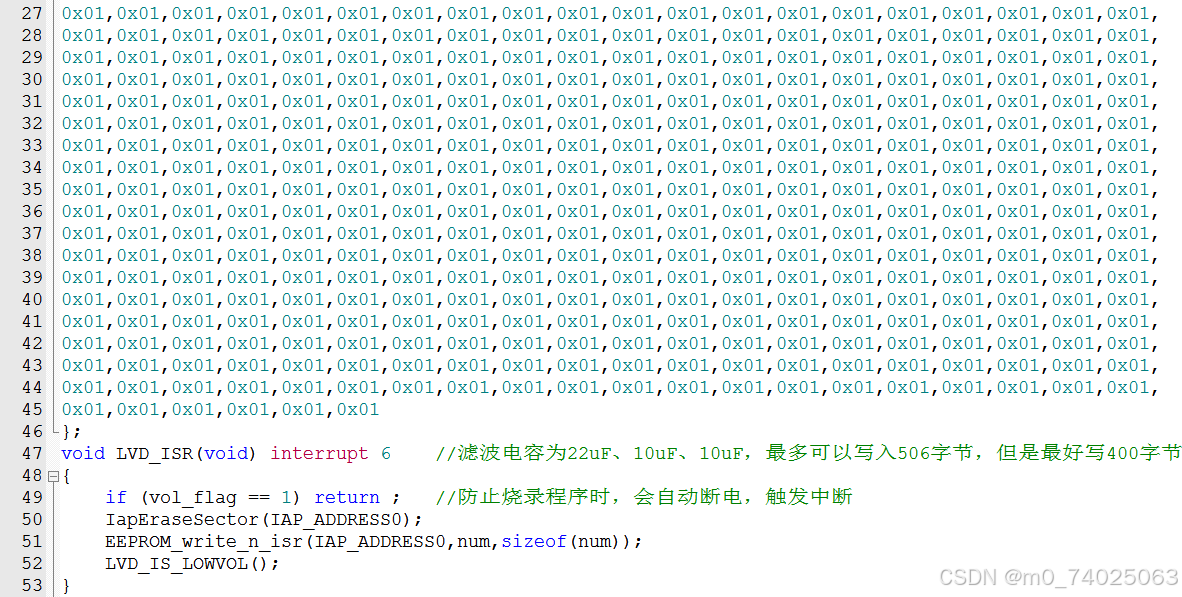

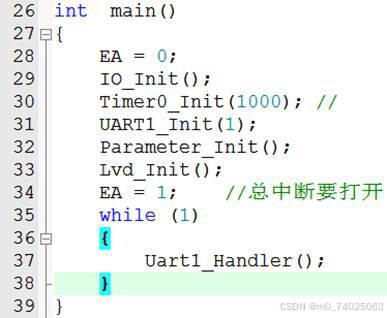

编写程序

代码说明：部分代码借鉴STC官网，根据实验改动，由于代码过只展示部分代码，完整代码可下载。
