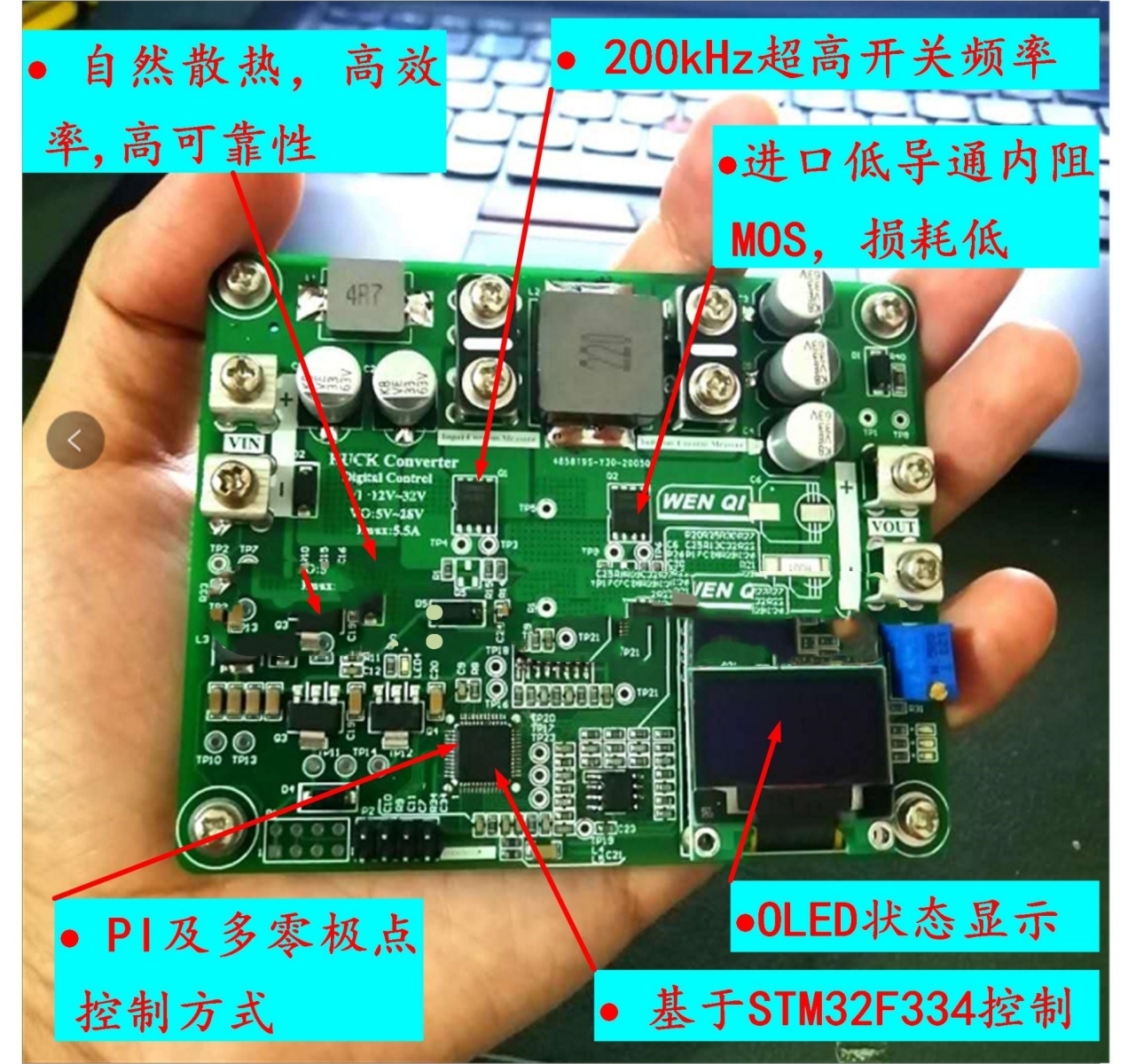

STM32同步Buck降压开关电源变换器开方案主控STM32F334，输入12-32V，输出5-28V，最大电流5.5A，才有恒压限流模式，开关频率200kHz，PID控制与2零3极点控制。输出纹波＜200mV，具有过压、过流、短路、输入欠压等保护功能。提供原理图，开发软件，设计文档，详细的计算书，使用说明书，PSIM仿真，bom，代码，代码有详细注释。

大家好！今天我将分享一个基于STM32F334的同步Buck降压开关电源变换器设计方案。这个项目不仅适合工业控制，也适用于各种需要精确电源管理的场景。让我慢慢带大家了解一下这个设计的方方面面，包括硬件电路、软件控制以及一些实用分析。

一、技术方案概述

这个同步Buck变换器的设计目标是实现一个高效、稳定的降压电源模块，支持宽输入电压范围（12V到32V），输出电压可在5V到28V之间调节，输出电流最大可达5.5A。系统具备恒压和限流两种工作模式，能够满足多种应用场景的需求。

核心特性

开关频率：200kHz
控制方式：PID控制 + 两零点三极点补偿
输出纹波：小于200mV
保护功能：过压保护（OVP）、过流保护（OCP）、短路保护（SCP）、输入欠压保护（UVLO）
设计支持：完整的设计文档、PSIM仿真、PCB设计、开发软件、使用说明书、BOM清单，以及带详细注释的代码

二、硬件电路设计

1. 原理图分析

以下是这个同步Buck变换器的原理图框架：

!原理图

核心电路模块

主控芯片：STM32F334（内置PWM和ADC模块）
主电路：
两个同步MOS管（Q1、Q2）作为开关器件
电感（L1）和输出滤波电容（C1、C2）
检测电路：
输出电压采样（分压电阻R1、R2）
输出电流采样（采样电阻R3）
保护电路：
输入欠压检测（电压检测电路）
输出过压、过流检测（基于ADC采样）

电路特点

同步整流：通过Q1和Q2的互补工作，降低导通损耗，提高效率。
高精度采样：采用高精度电阻和TVS二极管保护ADC输入，确保采样精度。
完善的保护机制：通过STM32的ADC和GPIO实时监测系统状态，确保在异常情况下快速响应。

三、软件控制设计

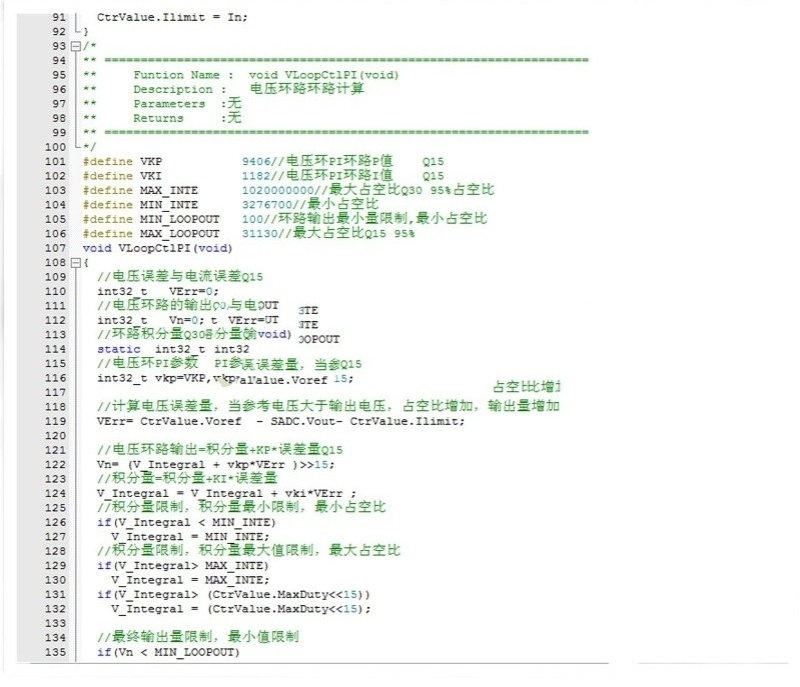

1. 核心代码框架

以下是主控程序的核心代码框架：

// 初始化PWM和ADC
void System_Init(void) {
    /* PWM初始化 */
   TIM_HandleTypeDef pwm_TIMER = TIM pwm_TIMER;
    pwm_TIMER.Instance = TIMx;
    /* 设置PWM频率（200kHz） */
    //...代码细节
    HAL_TIM_PWM_Start(&pwm_TIMER);

    /* ADC初始化 */
    ADC_HandleTypeDef adc_HANDLE = ADC adc_HANDLE;
    adc_HANDLE.Instance = ADCx;
    //...配置ADC采样
    HAL_ADC_Start(&adc_HANDLE);
}

// 主循环
void main(void) {
    System_Init();

    while(1) {
        /* 采样当前输出电压和电流 */
        float Vout = ADC_GetVoltage();
        float Iout = ADC_GetCurrent();

        /* PID控制计算 */
        float duty = PID_Control(Vout, V_set);

        /* 输出PWM占空比 */
        Set_PWM_Duty(duty);

        /* 检查保护状态 */
        if(Check_Protection()) {
            /* 关闭PWM */
            HAL_TIM_PWM_Stop(&pwm_TIMER);
            while(1); // 保护状态，等待复位
        }

        /* 定时器中断处理 */
        HAL_Delay(1);
    }
}

// 中断服务函数（定时器）
void TIM_IRQHandler(void) {
    /* 采样电压和电流 */
    ADC_Start Sampling();
    /* 计算PID控制量 */
    float duty = PID_Control(Vout, V_set);
    /* 更新PWM占空比 */
    Set_PWM_Duty(duty);
}

// PID控制函数
float PID_Control(float Vout, float V_set) {
    static float last_error = 0;
    float error = V_set - Vout;

    /* PID参数 */
    float Kp = 0.5;
    float Ki = 0.01;
    float Kd = 0.2;

    float P = Kp * error;
    float I = Ki * (last_error + error);
    float D = Kd * (error - last_error);

    /* 总输出 */
    float output = P + I + D;
    last_error = error;

    /* 饱和限制 */
    if(output > 100) output = 100;
    if(output < 0) output = 0;
    return output;
}

代码分析

初始化部分：配置PWM和ADC的参数，确保PWM频率为200kHz，同时ADC采样精度满足系统要求。
主循环：每隔一定时间采样一次输出电压和电流，通过PID控制算法计算PWM占空比，并更新PWM输出。
中断服务函数：通过定时器中断的方式，确保控制环的实时性，避免因主循环延迟导致的控制不稳定。
PID控制：采用经典的PID算法，参数（Kp、Ki、Kd）经过调试优化，确保系统在不同负载下的稳定性。

四、控制策略与极点配置

1. PID控制

PID控制的核心在于调节三个参数（比例P、积分I、微分D），以实现系统的快速响应和稳定控制。在这个设计中，PID参数经过多次实验优化，确保系统在以下方面表现良好：

动态响应：在输入电压变化或负载突变时，系统能够快速稳定输出。
抗扰动能力：系统能够有效抑制输入电压波动和负载变化带来的影响。

2. 两零点三极点补偿

为了进一步优化系统的稳定性，我们采用了两零点三极点的补偿策略。通过分析系统的传递函数，添加合适的零点和极点，确保系统在不同工作条件下都具有良好的稳定性。

五、保护功能实现

过压保护（OVP）

// 过压保护判断函数
bool Check_OVP(void) {
    float Vout = ADC_GetVoltage();
    if(Vout > Vout_OVP_Threshold) {
        /* 关闭PWM */
        HAL_TIM_PWM_Stop(&pwm_TIMER);
        /* 设置故障标志 */
        Fault_Flag |= OVP_FAULT;
        return true;
    }
    return false;
}

实现逻辑：当输出电压超过设定阈值时，关闭PWM输出，并记录故障类型。

过流保护（OCP）

// 过流保护判断函数
bool Check_OCP(void) {
    float Iout = ADC_GetCurrent();
    if(Iout > Iout_OCP_Threshold) {
        /* 关闭PWM */
        HAL_TIM_PWM_Stop(&pwmTIMER);
        /* 设置故障标志 */
        Fault_Flag |= OCP_FAULT;
        return true;
    }
    return false;
}
