一、摘要

通过对基于STM32单片机的电子日历设计项目的深入研究与实践，我对所学知识有了更加深刻和全面的理解。将理论知识应用于实际设计过程中，不仅加深了我对单片机开发和硬件电路设计的理解，也让我对嵌入式系统的整体开发流程有了更清晰的认知。
在整个设计与实现过程中，我学会了如何协调硬件与软件模块的协作，包括按键电路、时钟芯片、LCD1602液晶显示屏和蜂鸣器等硬件的设计与调试，以及相应的软件功能开发和优化。同时，项目中遇到的问题和挑战让我认识到自身在技术能力上的不足，促使我不断学习与改进。

二、系统整体方案设计

一、系统方案设计
（一）电子日历设计
随着科技的进步和人们对便捷生活的需求，传统的纸质万年历已经无法满足人们的需求。本设计基于STM32单片机实现了一款功能全面的电子日历系统。系统以STM32为核心控制器，结合多个硬件模块和软件程序，完成了万年历的主要功能。具体包括：通过4个按键实现所有功能操作，保证计时准确；支持闹钟设定并提供提醒功能；具备精确的阴历、平年和闰年显示功能；LCD1602液晶屏可实时显示年、月、日、星期、时、分、秒及温度信息。
（二）大致流程设计
本文对基于STM32单片机的电子日历系统进行了深入的功能设计与研究，重点聚焦于硬件电路设计和核心软件程序的构建。针对选用的STM32主控芯片及相关模块（如时钟芯片、LCD1602液晶屏等），进行了简明扼要的分析与概述。通过模块化设计的方式，分别实现了按键控制、液晶显示、时钟功能、闹钟提醒和阴历显示等系统功能，并绘制了整体工作原理图，清晰展示了各硬件模块与软件程序之间的协同工作机制，为电子日历系统的稳定运行奠定了坚实基础。
（三）系统设计方案
本设计由数据显示模块、温度采集模块、时间处理模块和调整设置模块四个模块组成。系统以STM32单片机为控制器，以串行时钟日历芯片DS1302记录日历和时间，它可以对年、月、日、时、分、秒进行计时，还具有闰年补偿等多种功能。温度采集选用18B20芯片，万年历采用直观的数字显示，数据显示采用1602A液晶显示模块，可以在LCD上同时显示年、月、日、星期、时、分、秒，还具有时间校准等功能。此万年历具有读取方便、显示直观、功能多样、电路简洁、成本低廉等诸多优点，具有广阔的市场前景。

三、系统硬件设计

二、系统硬件设计
（一）单片机最小系统电路设计
本设计中，在硬件方面，主要的焦点是时间、日期、阴历、温度显示和闹钟功能的实现。时钟电路部分采用高精度时钟芯片负责时间信号的生成与传输，经过STM32单片机的处理后，数据被输出到LCD1602液晶显示屏上进行显示。按键电路用于用户输入，通过STM32单片机检测和管理，实现闹钟设置及时间调整功能，确保系统的可靠性和准确性。

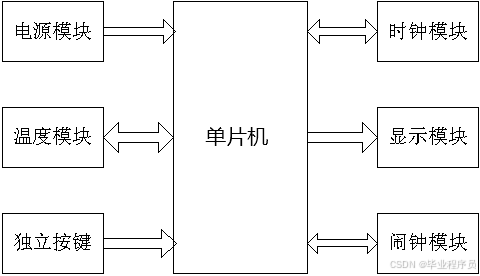

（二）系统设计原理框图

图 7 系统设计原理框图
（三）电路设计
① 按键控制电路：通过按键电路实现用户输入，包括时间调整和闹钟设置功能。按键信号通过STM32单片机的GPIO口检测，经过消抖和状态识别后触发对应的功能。
② 电源电路：在电源设计初期，使用AC/DC转换器将220V交流电转化为5V直流电，供给STM32单片机及外设（如LCD1602液晶屏和蜂鸣器）稳定工作。电源电路设计确保了系统的低功耗和高效率。
③ 时钟电路：采用高精度时钟芯片提供稳定的时间基准，确保年、月、日、星期、时、分、秒的精确计时，并通过单片机对数据进行处理和传输。
④ 液晶显示电路：利用LCD1602液晶显示器展示时间、日期、阴历、星期、温度等信息。STM32单片机通过并行数据接口驱动LCD1602，实时更新显示内容。
⑤ 蜂鸣器控制电路：蜂鸣器用于闹钟提示，通过STM32单片机控制其发声时间和频率。单片机输出驱动信号，通过三极管放大以保证蜂鸣器正常工作。
⑥ 数据处理与继电器驱动电路：系统中继电器用于控制相关功能（如蜂鸣器延时关闭等），因STM32单片机输出电流较低，继电器驱动电路通过三极管对单片机信号进行放大，确保继电器能够稳定切换状态。
以上设计采用模块化方法，通过STM32单片机协调按键、时钟、显示和蜂鸣器等各模块的运行，保证了电子日历系统功能的完整性和高效性

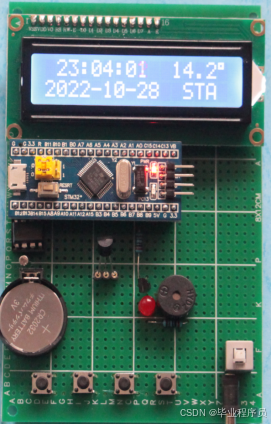

四、效果图
