在电子工程和自动化领域，温度采集与控制是常见且关键的需求。今天咱就来聊聊这个基于单片机的多路温度采集控制系统，看看它是如何巧妙地工作并实现复杂功能的。

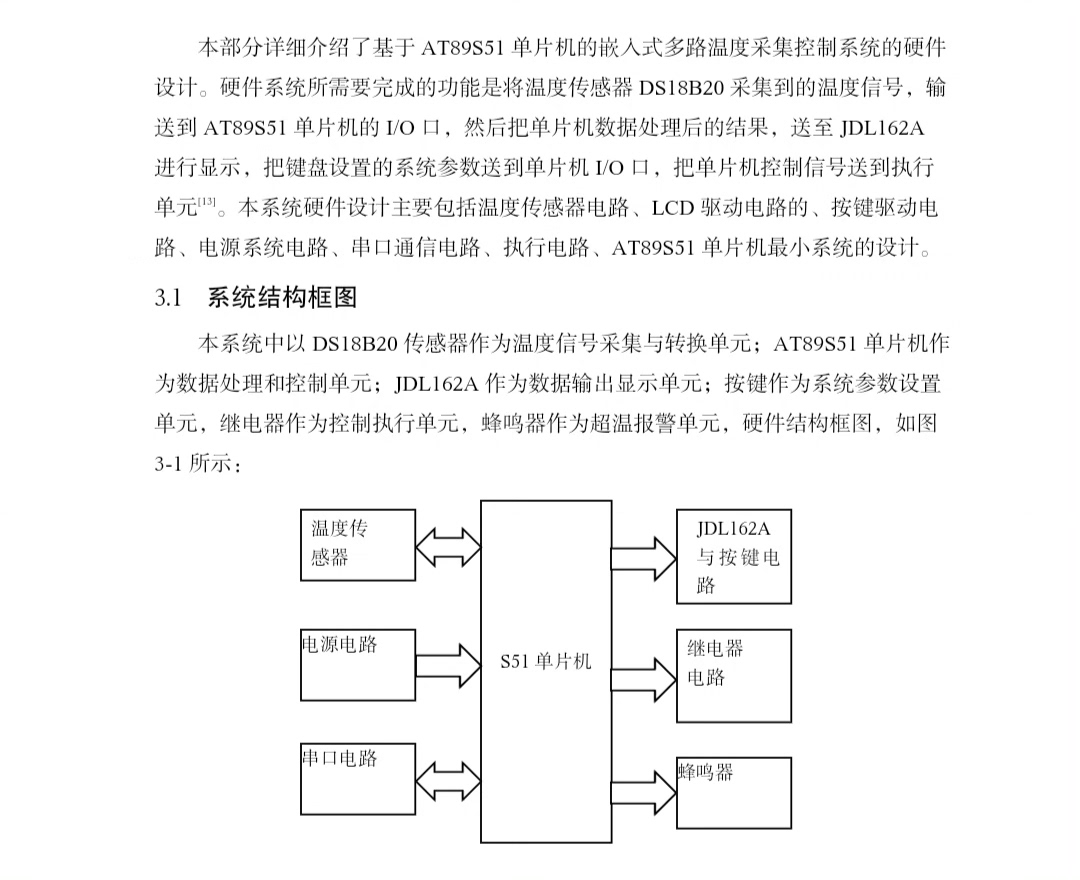

系统核心：单片机掌控全局

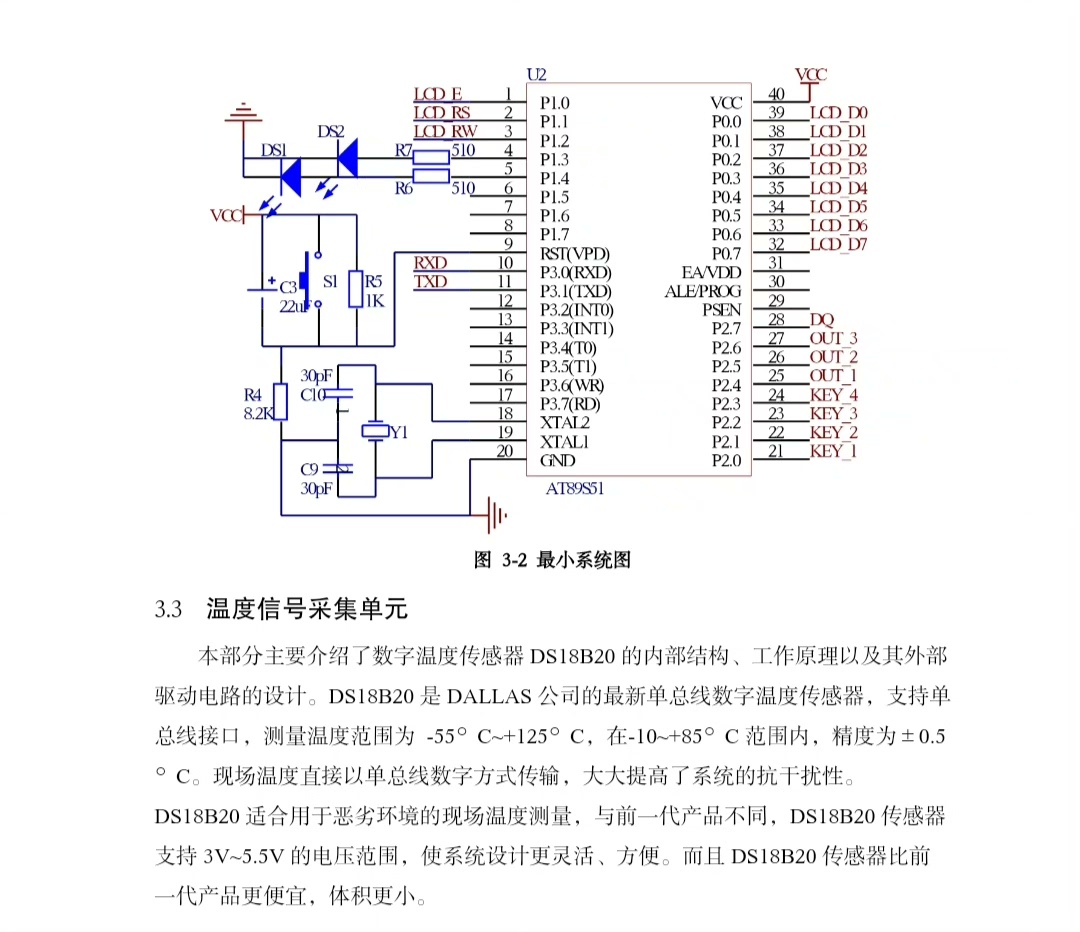

这个设计里，单片机就是当之无愧的“大脑”，负责数据处理与系统控制。它就像一个聪明的指挥家，有条不紊地协调着各个模块的工作。

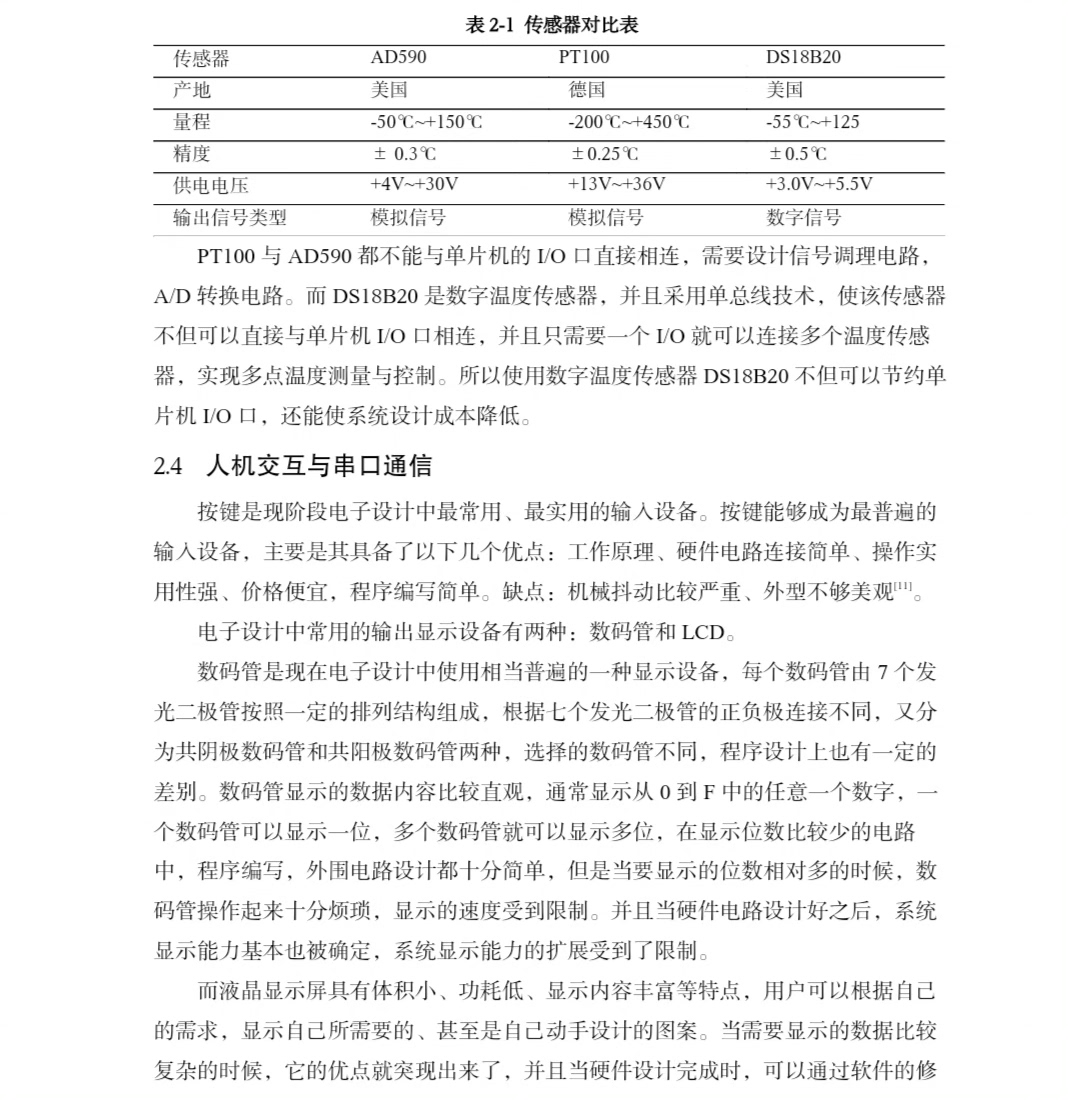

温度信号的获取：数字温度传感器的魔法

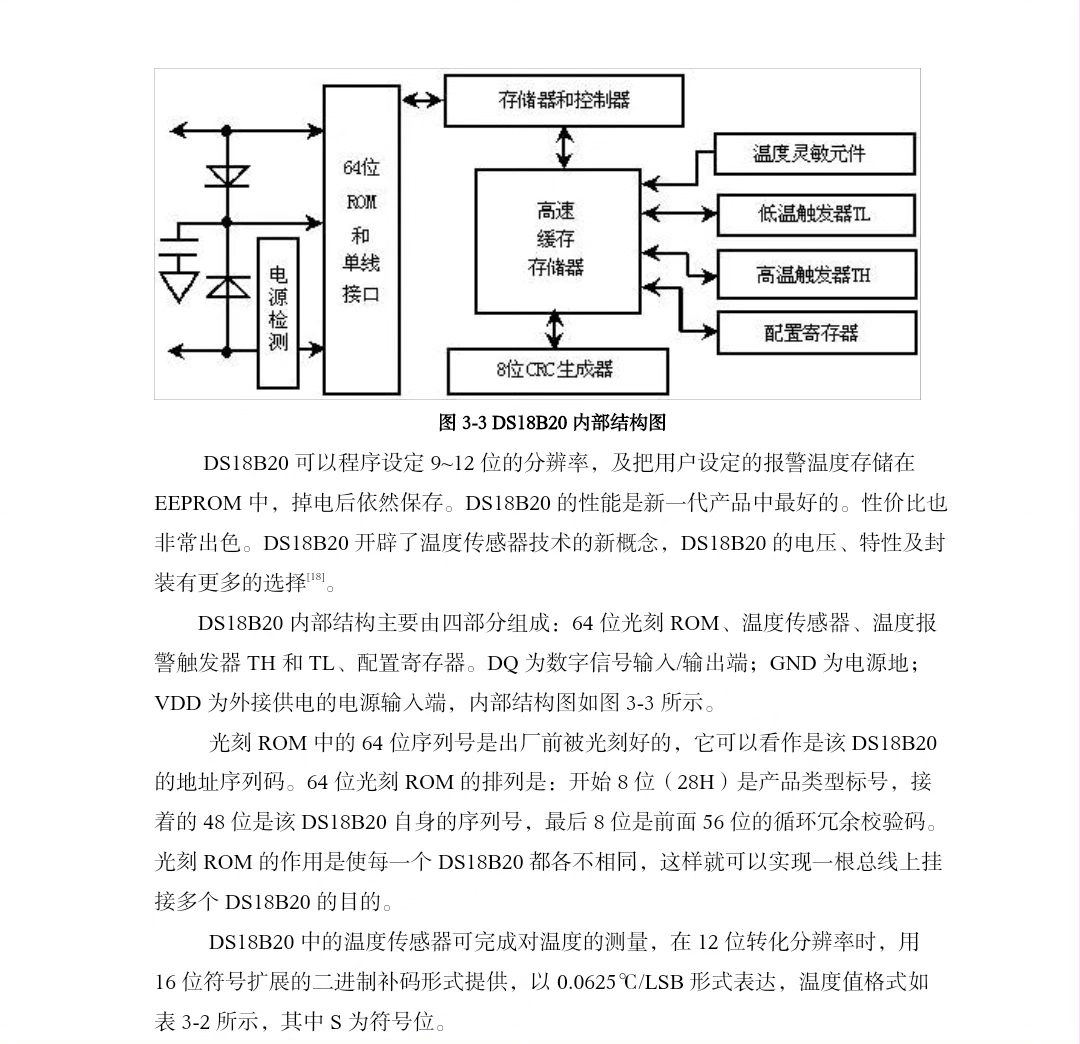

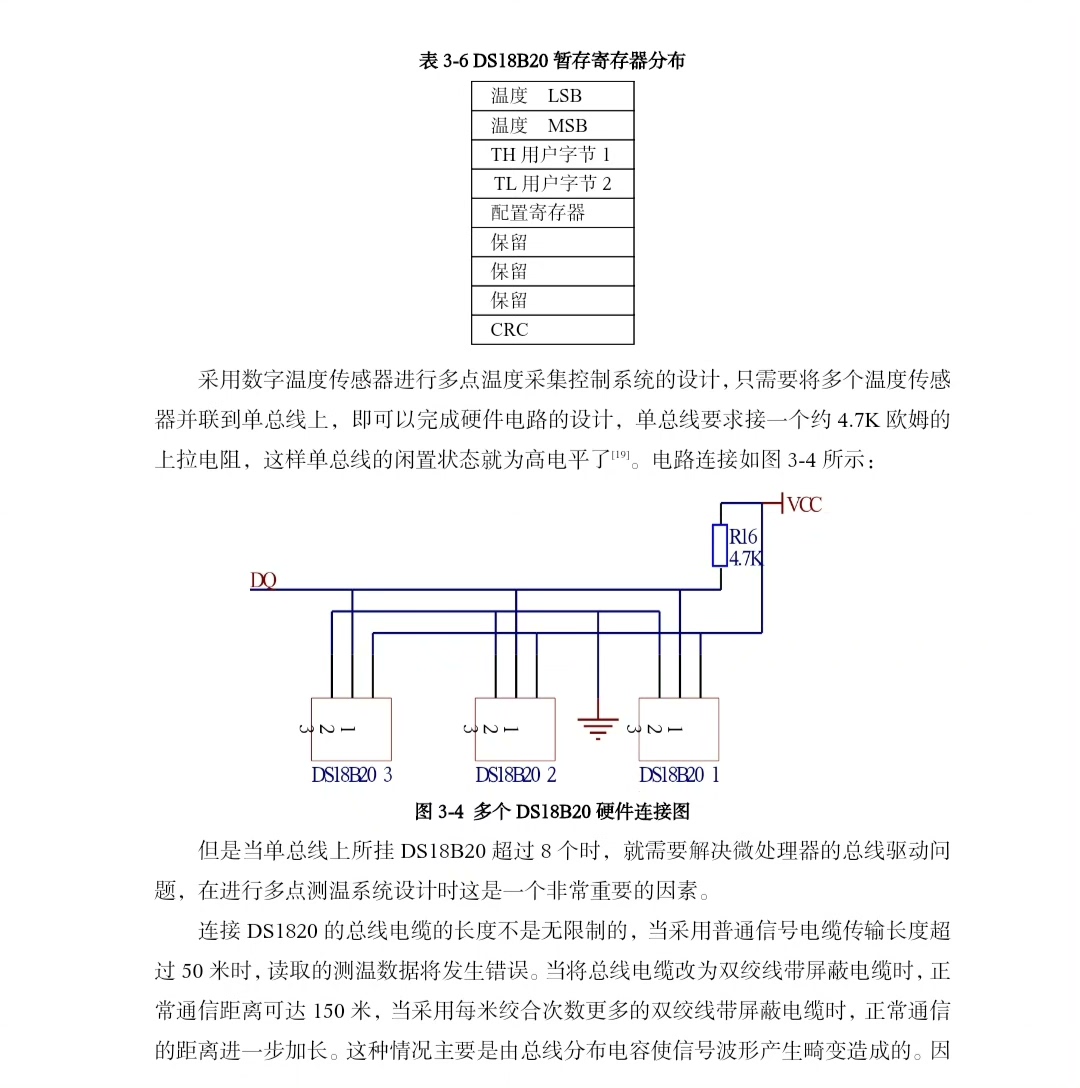

为了获取温度信号，我们依赖数字温度传感器。这里单片机与数字温度传感器之间通过单总线进行数据传输，这就像是它们之间的专属“秘密通道”。

咱们来看看一段简单的读取数字温度传感器数据的代码示例（以常见的DS18B20温度传感器为例，基于C语言）：

#include <reg51.h>
sbit DQ = P1^0; // 定义DS18B20的数据引脚连接到P1.0

// 初始化DS18B20
void init_DS18B20(void) {
    unsigned char i;
    DQ = 1; // 拉高总线
    _nop_();
    _nop_();
    DQ = 0; // 拉低总线，产生复位脉冲
    for (i = 0; i < 80; i++); // 保持低电平480us以上
    DQ = 1; // 释放总线
    for (i = 0; i < 14; i++); // 等待15 - 60us
    if (!DQ) { // 检测DS18B20的存在脉冲
        while (!DQ); // 等待存在脉冲结束
    }
}

// 向DS18B20写一个字节
void write_byte(unsigned char dat) {
    unsigned char i;
    for (i = 0; i < 8; i++) {
        DQ = 0; // 拉低总线开始写时隙
        _nop_();
        _nop_();
        if (dat & 0x01) { // 如果当前位为1
            DQ = 1; // 拉高总线
        } else {
            DQ = 0; // 保持低电平
        }
        for (i = 0; i < 6; i++); // 保持60us以上
        DQ = 1; // 释放总线
        dat >>= 1; // 准备下一位数据
    }
}

// 从DS18B20读一个字节
unsigned char read_byte(void) {
    unsigned char i, dat = 0;
    for (i = 0; i < 8; i++) {
        DQ = 0; // 拉低总线开始读时隙
        _nop_();
        _nop_();
        DQ = 1; // 释放总线
        _nop_();
        _nop_();
        if (DQ) { // 读取当前位
            dat |= 0x80;
        }
        dat >>= 1; // 准备下一位数据
        for (i = 0; i < 6; i++); // 保持60us以上
    }
    return dat;
}

在这段代码里，initDS18B20函数用于初始化传感器，确保传感器准备好与单片机通信。它先拉低总线产生复位脉冲，然后等待传感器的存在脉冲，这就像是在和传感器打招呼，确认对方“在线”。writebyte函数负责向传感器写入数据，通过控制总线的电平状态，一位一位地将字节数据发送出去。而read_byte函数则相反，从传感器读取数据，同样是一位一位地读取并组合成字节。

数据处理与系统控制：单片机的“智慧决策”

单片机获取到温度信号后，开始它的数据处理“表演”。处理完数据，它会发出控制信息来改变报警和控制执行模块的状态。比如说，如果温度超过了设定值，它就会让蜂鸣器发出警报声，同时控制继电器做出相应动作，像是启动散热设备或者关闭加热装置。

// 假设已经读取到温度值存放在变量temperature中
// 设定温度限定值为limitTemperature
if (temperature > limitTemperature) {
    P2^0 = 1; // 假设蜂鸣器连接在P2.0引脚，高电平启动蜂鸣器
    P2^1 = 0; // 假设继电器连接在P2.1引脚，低电平触发继电器
} else {
    P2^0 = 0; // 关闭蜂鸣器
    P2^1 = 1; // 关闭继电器
}

上面这段代码简单展示了单片机如何根据温度值与设定限定值的比较结果，来控制蜂鸣器和继电器。

温度显示：LCD带来的直观反馈

单片机还会将当前温度信息发送到LCD进行显示，让我们能直观地看到温度数值。

#include <intrins.h>
#include <LCD1602.h> // 假设已经有LCD1602的驱动库

// 显示温度值到LCD
void displayTemperature(float temperature) {
    char buffer[16];
    sprintf(buffer, "Temp: %.2f C", temperature); // 将温度值格式化为字符串
    LCD1602_command(0x80); // 设置LCD显示起始地址
    LCD1602_string(buffer); // 显示字符串
}

这里利用LCD1602库，先将温度值格式化为字符串，然后通过命令设置LCD的显示起始地址，最后将表示温度的字符串显示出来。

灵活设定：按键设置温度限定值

这个系统还提供了按键来设置温度限定值，增加了系统的灵活性。

sbit key = P3^2; // 假设按键连接在P3.2引脚

// 检测按键按下
if (key == 0) {
    // 消抖处理
    _delay(20);
    if (key == 0) {
        // 进入设置模式
        // 这里可以通过增加、减少按键来调整limitTemperature的值
        while (!key); // 等待按键释放
    }
}

当检测到按键按下并经过消抖处理后，就可以进入设置模式，通过其他按键来调整温度限定值。
