你有没有遇到过这种情况：用一个三极管驱动小电机，程序写得完美，PWM频率算得精准，电机转得欢快。突然，电机停了。然后——单片机死了。GPIO引脚烧了，芯片发热，复位也没用。你查代码、查电路、查电源，百思不得其解。最后，一个老工程师走过来，看了一眼，说：“加个二极管。”你半信半疑地焊上一个小二极管。电机停了，单片机没死。

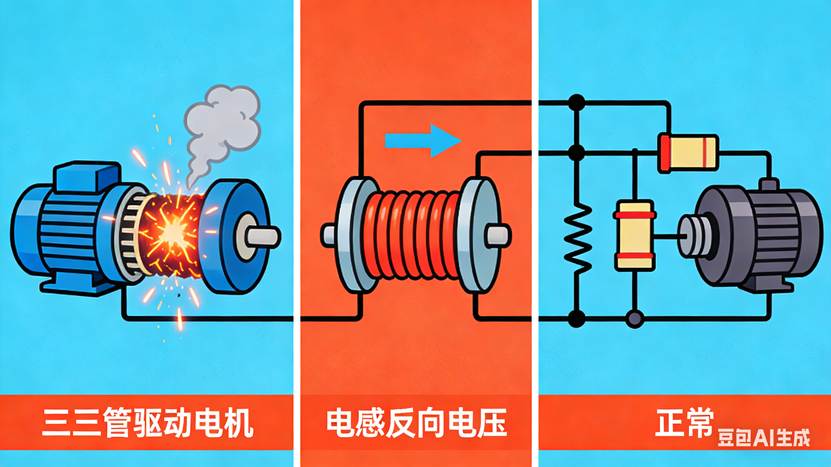

那个小小的二极管，到底做了什么？那个“要命”的反向电压要理解这个问题，先要知道一件事：电机，不是电阻。电阻是“乖孩子”，给它电压，它老老实实发热，电压没了，它立刻安静。但电机是“熊孩子”——它里面有一圈又一圈的线圈。线圈是什么？是电感。电感有个让人头疼的特性：电流不能突变。

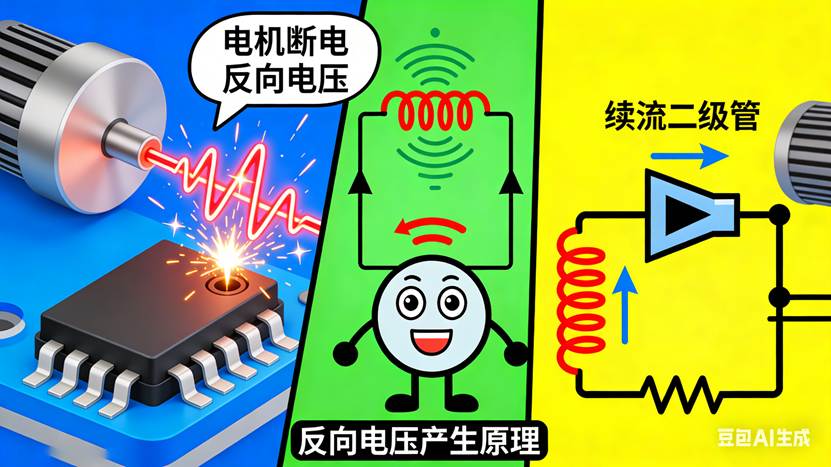

什么意思？当你给电机通电时，电流不是瞬间达到最大，而是慢慢爬升——因为线圈在“抵抗”电流的流入。当你突然断电时，电流也不是瞬间消失，而是要继续流动——因为线圈里储存了能量，它要找个地方释放。这个“继续流动”的电流，会产生一个反向电压。这个反向电压有多大？理论上，它可以高到几百伏甚至上千伏——取决于线圈的电感和电流变化的速度。你的单片机GPIO引脚，最高只能承受3.3V或5V。几百伏的电压怼进来，结果只有一个：烧穿。

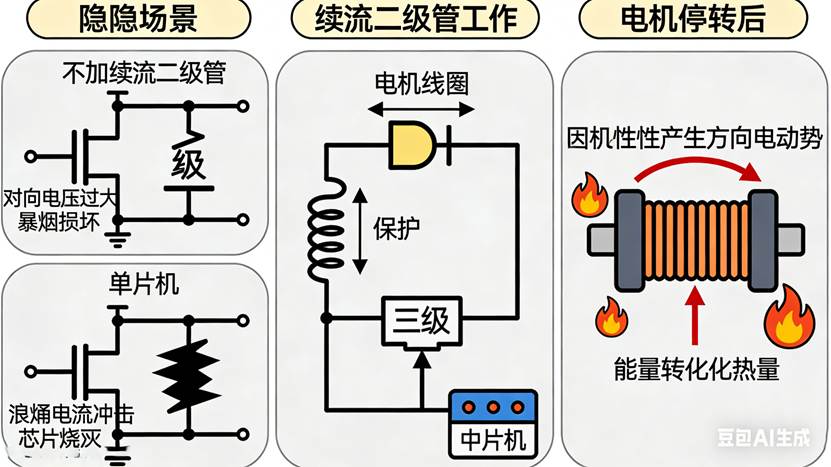

那个“续流”的二极管，那怎么办？你不能阻止线圈释放能量——物理规律不允许。但你可以给能量找一个安全的出口。这个出口，就是续流二极管。它的接法很简单：反向并联在电机两端。正常工作时，二极管是反向截止的，不影响电路。当电机断电、线圈产生反向电压时——这个反向电压正好让二极管正向导通。于是，线圈里的电流不再去攻击三极管和单片机，而是老老实实通过二极管流回线圈自己体内。电流在线圈里转圈，能量被线圈内阻慢慢消耗，最终消失。三极管保住了，单片机保住了。

这就是“续流”二极管的全部秘密——给无处可去的电流，搭一座桥，让它回家。为什么有人“不加二极管也能用”？有人会说：我做过很多小电机项目，从来不加二极管，也没烧过啊。这有两种可能：

1. 运气好。电机反向电压没那么高，三极管耐压足够，侥幸没出事。但这种电路，早晚会出问题——也许是下一次启停，也许是环境温度变化，也许是某个静电干扰。
2. 没发现已经坏了。三极管可能已经被轻微击穿，性能下降了，只是没彻底烧掉。这种“亚健康”的电路，在现场跑几个月，迟早趴窝。

实验室能跑，不代表现场能跑。这是嵌入式工程师的第一课。那个“要命的”基极-发射极有人会问：为什么不把二极管放在三极管旁边？非要跨接在电机两端？因为要保护的，不光是三极管的集电极-发射极，还有基极-发射极。三极管的基极-发射极反向耐压，通常只有5V到7V。如果反向电压从集电极窜进来，通过基极-发射极回路流走，这个脆弱的PN结瞬间就会被击穿。然后，高压直接怼到单片机的GPIO引脚上——芯片卒。续流二极管跨接在电机两端，让电流在源头就被分流了，根本到不了三极管。保护，要从源头做起。

那个“消失”的能量，还有人问：电流通过二极管流回线圈，最终去哪了？答案是：变成热了。线圈有电阻，电流流过电阻，就会发热。这股热量，就是线圈里储存的电磁能，最终被消耗掉的证据。能量不会凭空消失，它只是换了一种形式——从电磁能，变成了热能。你摸一下电机，如果刚停不久，可能会有点温温的。那就是续流二极管在帮你“泄洪”的证明。

这个故事给我们的启示，为什么一个电机，能让单片机“死”得莫名其妙？因为你只看到了“电机在转”，没看到“线圈里藏着一股能量”。物理世界有自己的规律：电流不能突变，能量不会消失。你强行关断，它就要找个出口。不给它出口，它就自己“凿”一个——比如击穿三极管、烧坏GPIO。续流二极管，就是工程师给这股“无处可去的能量”修的一条高速公路。它不是让你的电路更复杂，而是让你的电路更尊重物理规律。

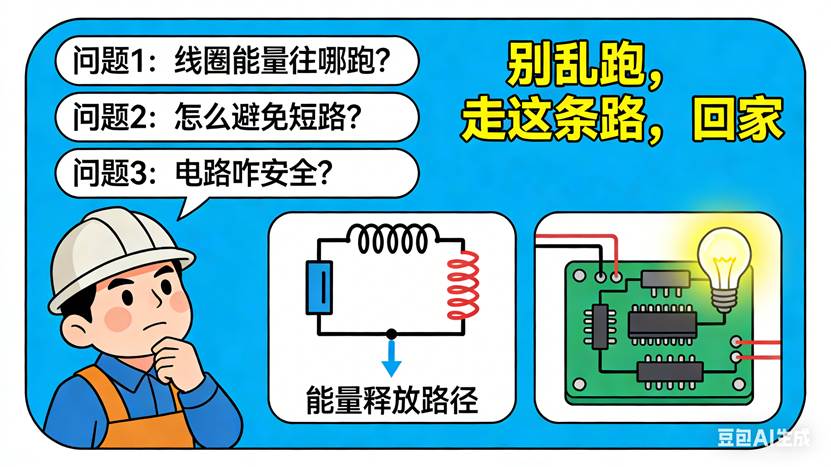

写在最后，下次你再用三极管驱动电机，别急着上电。先问自己三个问题：

1. 电机停转时，线圈里的能量去哪了？
2. 如果它冲击三极管，三极管扛得住吗？
3. 如果三极管被击穿，单片机扛得住吗？

然后，在电机两端，焊上一个二极管。它可能只有几分钱，但它能救你的单片机一命。那个小东西，不叫“多余”，叫续流。它告诉那个想“造反”的电流：别乱跑，走这条路，回家。

（本文灵感源于于振南《新概念ARM32单片机》教程中对电机驱动与续流二极管的深刻讲解，感谢作者将感性负载的物理特性讲得如此通透。）
