1.工业以太网：智能工厂的中枢神经

传统现场总线是工业自动化的“奠基者”，它以可靠、简单、低成本的方式解决了模拟量时代的数字通信问题，至今仍在大量存量系统中稳定运行。

工业以太网是智能制造的“赋能者”，它以高带宽、全IP化、灵活拓扑的特性，打通了从传感器到云的数字化通路，是实现工业4.0、AI质检、预测性维护等高级应用的基础。

两者并非简单的替代关系。在可见的未来，它们将长期共存：传统现场总线继续在存量市场、简单控制中发挥作用；而工业以太网，尤其是结合了CAN‑FD（8 Mbps速度）等的新一代技术，将成为所有新建智能化项目的绝对主流。


工业以太网应用场景为高负载、速度快，可达100 Mbps～1 Gbps，主要用于视频、点云、文件等大数据包的传送，通过网线（专用4对双绞线）或光纤通信，用于控制器、人机界面、编程器、现场总线网关等设备之间通信。

工业以太网指在以太网（IEEE 802.3标准）基础上，通过修改协议栈或增加实时层，使其满足工业现场对确定性、低延迟和可靠性要求的通信技术。

1.1.以太网设备2个基本拓扑结构：

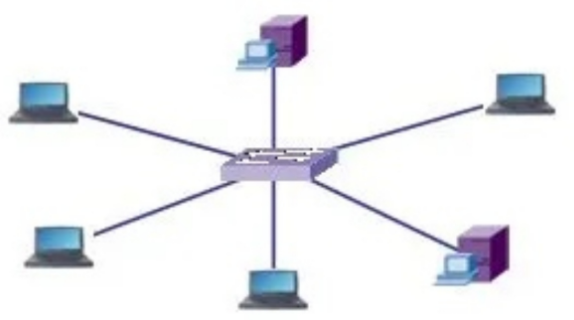

- 星型拓扑结构
以太网设备模块为单网口接口，通过交换机构成“星型拓扑结构”。

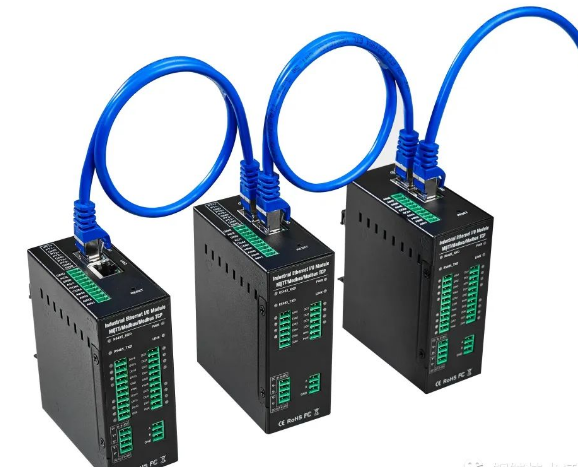

- 线型拓扑结构
以太网设备模块通过集成一个交换机模块，将单网口扩展为2个以太网接口，通过网线串接连接，构成“线型拓扑结构”。当然，双网口的设备模块也可以只用一个网口，通过交换机构成“星型拓扑结构”。

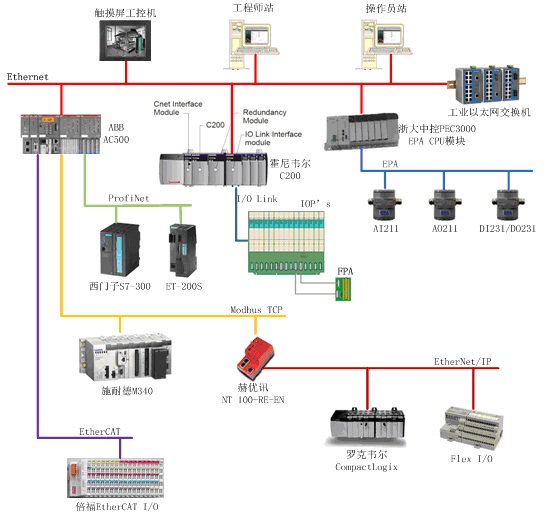

1.2.基于以太网技术的工业以太网协议有：

- EtherCAT：倍福（Beckhoff）推出的“性能怪兽”。其核心创新在于“on‑the‑fly”处理机制——报文以极高速度（100 Mbps / 1000 Mbps）经过每个从站节点时，节点在飞行中读取或插入数据，延迟仅为微秒级。1000个I/O的刷新时间仅需30微秒，是运动控制、高速同步场景的首选。

- PROFINET：西门子主推的生态型协议，是目前应用最广泛的工业以太网。它提供三种通信等级：RT（实时）用于普通自动化，IRT（等时实时）通过特殊硬件实现纳秒级同步，满足伺服驱动等高精度需求。

- EtherNet/IP：罗克韦尔自动化主导的CIP协议族成员（与ControlNet、DeviceNet共享应用层），其最大特点是原生支持TCP/IP，与商用以太网完全兼容，集成和扩展极为方便。

- POWERLINK：由贝加莱（B&R，现属ABB）推动的开源实时以太网协议。它采用时间片轮询机制，在主从架构下严格划分同步和异步通信时段，实现了高确定性和低抖动。

- CC-Link IE：CC-Link的“千兆以太网版”，是三菱电机面向大型、复杂系统的旗舰协议。它支持1 Gbps带宽，适合大数据量传输和多轴同步控制。

- 单对线以太网技术（SPE）：这项技术解决了普通以太网无法应用于危险区域（防爆）和长距离传输的痛点。它通过两线制实现1000米距离、10 Mbps速率和本安供电，真正打通了以太网到现场仪表的“最后一公里”。

---


2.能源化工交通等高可靠行业对冗余现场总线设计要求及限制

在能源化工交通等行业中，针对涉及控制输出（DO/AO）或重要信号测点采集的现场总线控制系统，国家标准明确规定了冗余配置的现场总线及供电设计要求，以及严格的测试验收流程；本文以火力发电行业的标准为例进行说明：

2.1火力发电厂分散控制系统技术条件 GB/T 36293-2018

......
*4.3  冗余配置要求：DCS的现场总线通信主站应冗余配置。同时，对电源、控制器、通信网络等也提出了冗余要求。
*4.5  冗余切换与故障隔离：冗余配置的模件在主控侧故障时，备用侧应能无扰切换；单一通道或节点故障，不应引发系统级故障。
*4.7  现场总线故障隔离：现场总线单一从站故障不应影响所在网段的通信；一个网段故障不影响相邻网段；主站通信故障不应造成对机组安全有危害的动作。

2.2火力发电厂分散控制系统验收导则 GB/T 30372-2013

......
*5.8.4控制器冗余现场总线主站通常作为控制器的一部分，此项测试能验证总线主控设备的冗余切换性能。
*5.8.5网络冗余这是验证现场总线通信网络冗余的核心测试项，涵盖了冗余总线电缆、通信模件等。
*5.8.7模件冗余包括现场总线接口模件、I/O模件等冗余功能的测试。
*5.8.9操作容错测试系统对错误操作的容忍度，是系统安全性能的辅助验证。
*5.8.10通信网络容错直接测试现场总线等通信网络的容错能力，例如单点故障不应影响整体通信。
*5.9.9输入信号冗余功能验证来自现场（包括通过现场总线连接的设备）的冗余信号处理是否正确。


2.3火力发电厂分散控制系统验收导则（GB/T 30372—2024）：

(一)对采集信号扫描周期的要求
......
*5.10 系统时间响应测试验收
*5.10.1 控制器处理周期
应按GB 36293-2018 中5.5.1 的规定进行下列控制器处理周期测试：
a） 处理模拟量控制的扫描周期应不大于250ms；
b） 对于要求快速处理的控制回路应不大于125ms；
c） 对于温度等慢过程控制对象，扫描周期不大于500ms；
d） 处理开关量控制的扫描周期应不大于100ms；
e） 汽轮机紧急跳闸系统（ETS）应不大于50ms；
f） 执行汽轮机超速跳闸保护（OPT）部分的逻辑，扫描周期应不大于20ms；
g） 按DL/T 656 中的规定，采用硬件的OPC 控制器的动作回路的响应时间应不大于20ms；采用软件系统的OPC 处理周期应不大于50ms。
.......
(二)对现场总线测试验收的要求:
........
*5.16 现场总线测试验收
*5.16.1 现场总线硬件系统测试验收
硬件系统测试应进行如下工作：
a) 检查现场总线通信主站，应采用与DCS 一体化的模件；
b) 检查通过总线给就地总线设备供电的直流电源，应独立配置；
c) 检查现场总线网段上通信组件（光电转换器、中继器、转换器、链接器、耦合器、有源终端电阻等）的供电电源，采用冗余配置；
d) 现场总线通信主站与通信模块和通信线路采用冗余方式，冗余模块及冗余线路能进行无扰切换；
f) 当现场总线网段上存在需总线供电的设备时，在网段供电压降、电流不超过硬件系统限制的情况下，该网段应能正常通信。
g) 检查现场总线设备通信速率应满足工艺系统要求。
*5.16.2 现场总线软件系统测试验收
软件系统测试应进行如下工作：
a) 检查现场总线通信主站能够对现场总线通信从站的状态、I/0 数据、通信参数、诊断数据正确显示。
b) 现场总线通信从站的I/O 及状态、诊断数据应与常规I/O 信号共用同一个系统数据库。
......

2.4其他标准：

火力发电厂现场总线设备安装技术导则 DL/T 1212—2025
火力发电厂PROFIBUS现场总线控制系统技术规程 DL/T 1556-2016


2.5对冗余现场总线的要求小结：

在实际应用中，以上标准共同构成了一个从设计、设备选型、安装到验收的全流程要求体系：
(一)冗余设计是强制性要求：根据国标GB/T 36293-2018，对于保证机组安全运行的关键部分，现场总线通信主站必须采用冗余配置。这意味着在重要控制回路中，总线主控制器、通信模块、电源乃至通信电缆（双总线）通常都需要冗余，确保任何单点故障不会导致控制失效。
(二)故障影响必须被隔离：标准明确要求，单个现场设备（从站）或单个总线网段的故障，其影响范围必须被严格限制，不能扩散。这要求在系统设计和网络划分时，就要考虑故障隔离。
(三)安装与验收有据可依：DL/T 1212-2025和即将更新的GB/T 30372为现场总线的规范施工和严格验收提供了直接依据。在验收测试中，会模拟切断冗余总线中的一路，以验证系统能否无扰切换、通信不中断，这直接引用了相关的测试要求。

---


3.以太网现场总线的冗余拓扑结构

以太网现场总线的冗余主要包括：环网冗余、并行冗余、环网并行冗余。

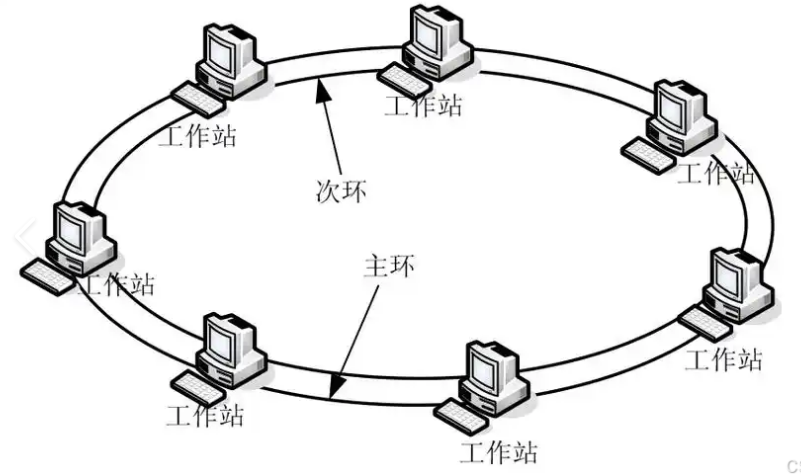

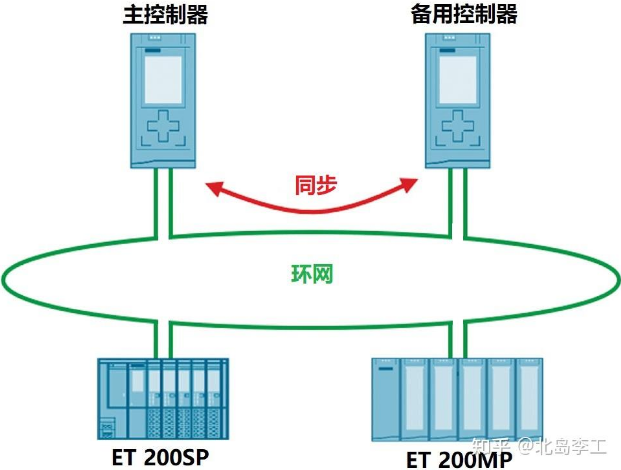

3.1.环网冗余

环型拓扑是目前工业以太网中最基础、最主流的冗余拓扑结构。它通过将线性总线的末端设备连接回起点，形成“闭环”，为网络提供物理上的备用路径。

工作原理：正常情况下，环网中的一个设备（冗余管理器）会逻辑上阻断某一端口，防止数据环路造成网络风暴。所有数据沿单一方向传输。

故障自愈：当环网中某处发生断线（如光纤断裂、交换机故障），冗余管理器会检测到故障并迅速打开被阻断的端口，数据流会立即从另一个方向重新建立连接，实现毫秒级恢复。

恢复时间：典型的环网恢复协议（如MRP）标准重组时间为200 ms，而某些专用协议可达到更快的毫秒级自愈。


3.2.并行冗余

原理：在原有网络链路之外，建立一个并行的、完全独立的冗余链路。设备同时通过两条链路收发相同的数据，节点设备要求有2个接口。任意一条链路故障时，另一条链路继续工作，实现零切换时间（无扰动）。

应用：这种方案可靠性最高，但成本也最高，常用于对通信可用性要求极为苛刻的场景。

Profibus DP及CANWeb现场冗余采用这种结构。



3.3.环网并行冗余

环网冗余与并行冗余的组合，如电厂DCS主干光纤网。


---


4.单对线以太网技术（SPE）介绍：

单对线以太网技术（以下简称SPE技术）将10 Mbps以太网带到了流程工业现场，和工业光网技术一起铺设了一条连接现场仪表和控制系统的数据高速公路。支持SPE的IP智能仪表将能够以更快的速度和控制系统交换数据，而仪表本身也将更加智能化，以满足更大范围的工业互联网的需求。

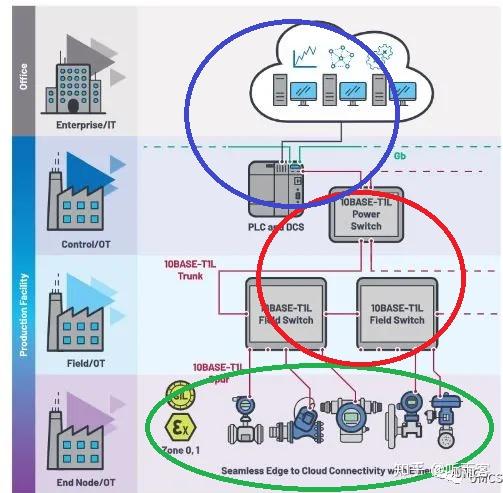

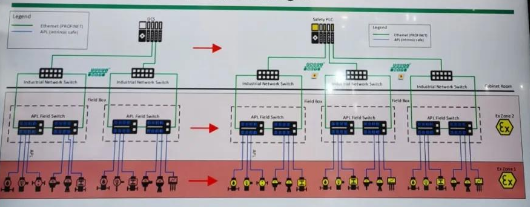

4.1.控制系统架构


4.2.交换机

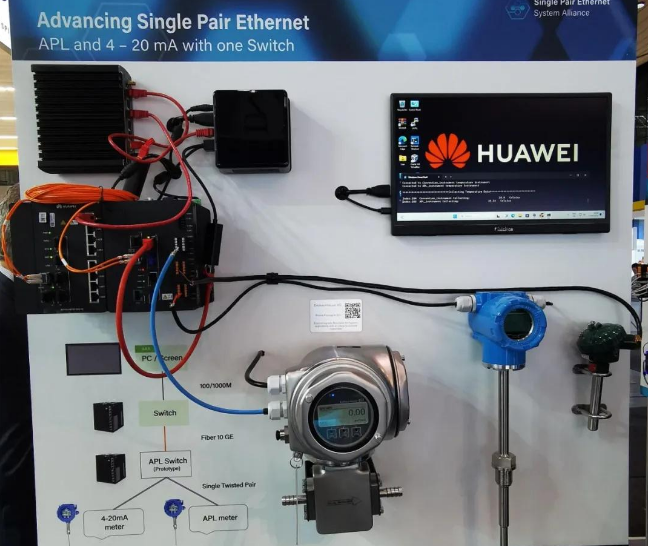

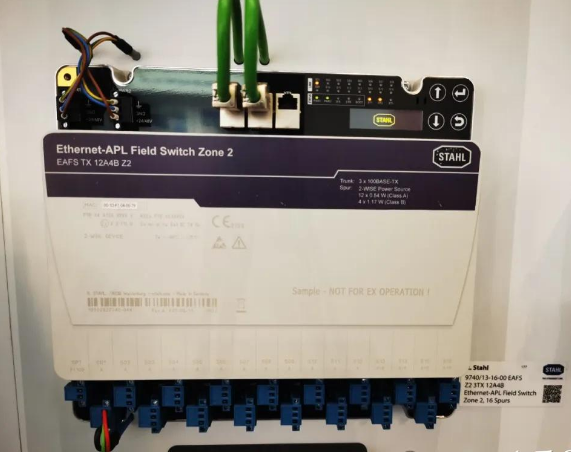

含双光纤和RJ45接口的以太网口，多路SPE接线端子，如下图所示。
以太网口和控制器通信，支持EtherCAT、Profinet、EtherNet/IP等总线协议；16口 SPE接线端子与现场仪表或设备通信。

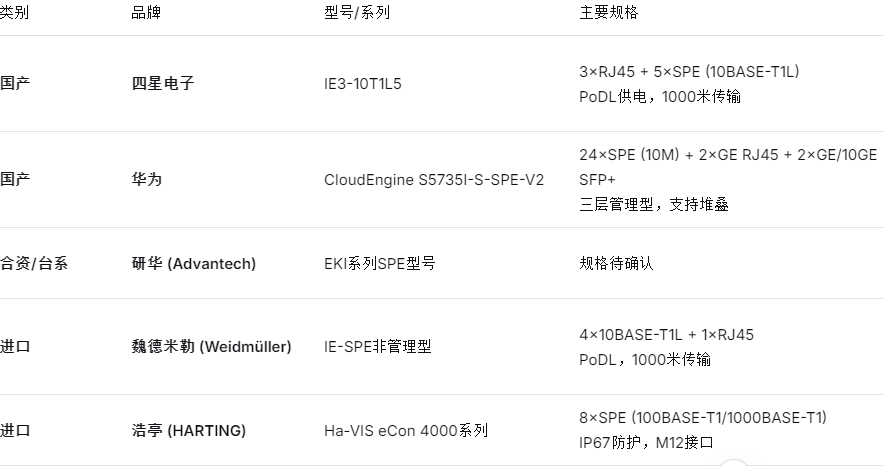

支持单对以太网（SPE）的交换机厂家及型号：



4.3.现场仪表及设备

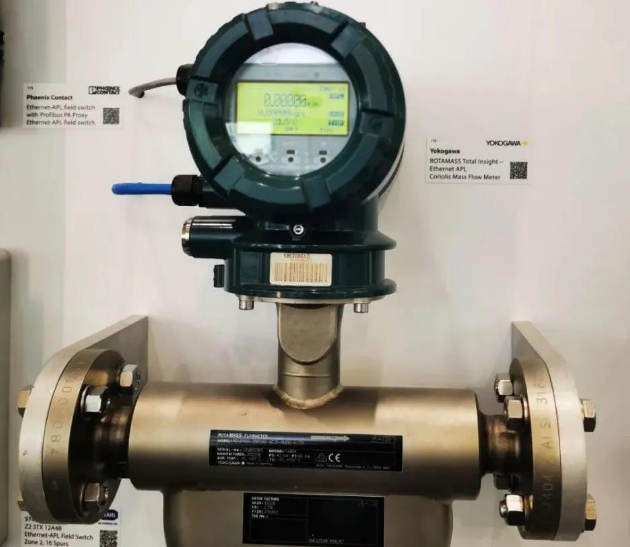

不少仪表厂商推出了支持SPE/APL技术的终端产品，如E+H、横河、西门子、JUMO等。

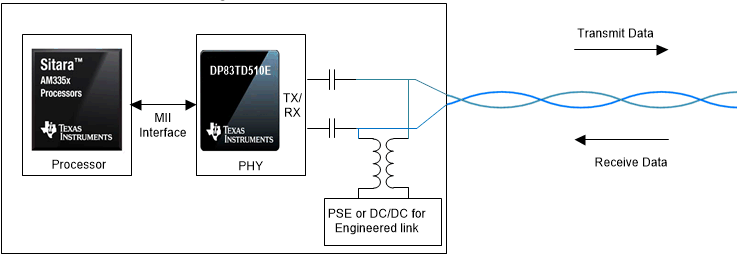

4.4.支持仪表现场设备开发的SPE接口芯片

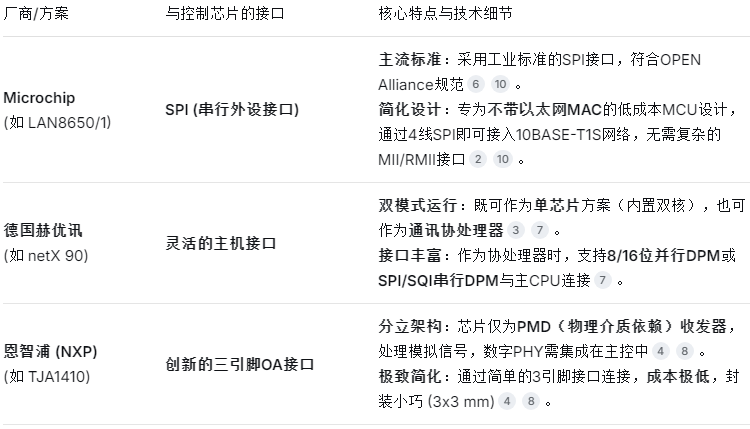

单对以太网（SPE）芯片市场目前主要有Microchip（微芯）、恩智浦（NXP）和赫优讯（Hilscher） 等几家领先的半导体和工业通讯方案商在积极推动。其产品覆盖了从物理层收发器、MAC‑PHY控制器到交换芯片和完整模组的各个层面，以适应不同的应用场景。


---

5.通信确定性可视化冗余现场总线CANWeb技术介绍

    CANWeb现场总线融合了CAN与以太网的优点，将节点管理功能和实时数据通信功能分离，Web页面监视、管理节点通信负载及通信质量(丢包率)，Web页面调试节点IO、配置节点参数(不需要控制器或专用的调试工具)；不同于主从问答通信，CANWeb是触发小包通信，检测到信号触发条件满足即发送，实时性更好，通信负载小；不同测控周期的实时数据可共用一个总线；CANWeb节点价格与RS485类似，但速度、可靠性却天壤之别，CANWeb为屏蔽双绞线并接或光纤串接通信，布线、接口成本低，全部光电隔离设计，总线可选多主站、冗余通信，可用于高可靠要求的控制系统。

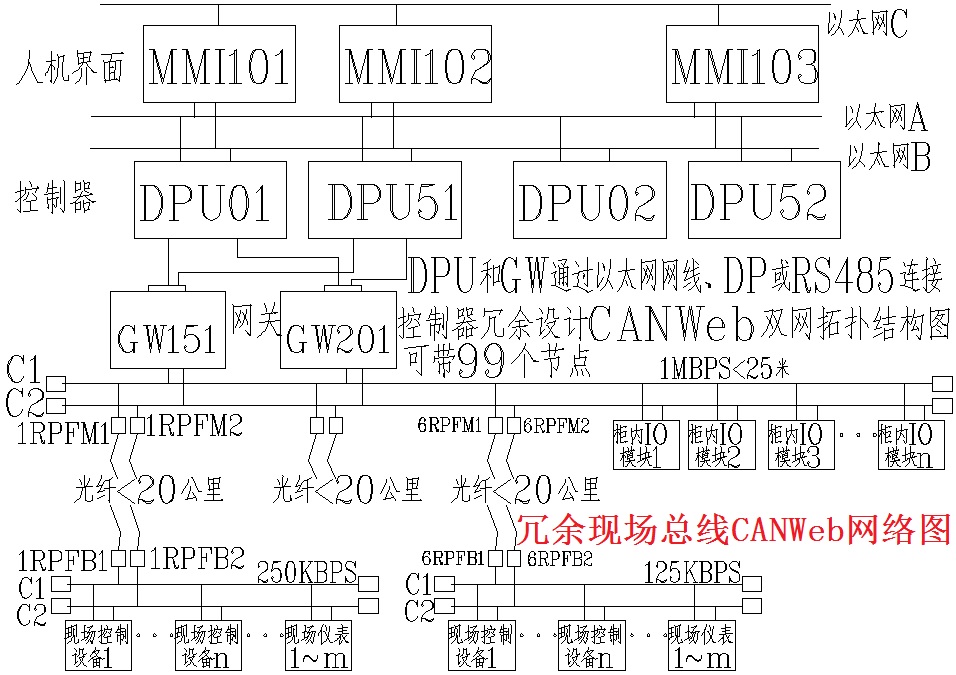

CANWeb冗余现场总线主要由冗余双光纤（传输距离小于20公里）及少量冗余屏蔽双绞线构成，形成一个高可靠、分散的现场总线控制系统（FCS）；铠装光纤无需桥架或穿管，可与动力电缆混合敷设，可以较大程度上节约昂贵铜电缆、电缆桥架等安装材料。下图为 冗余现场总线网络图



详细见：03通信确定性可视化冗余现场总线CANWeb介绍.pdf

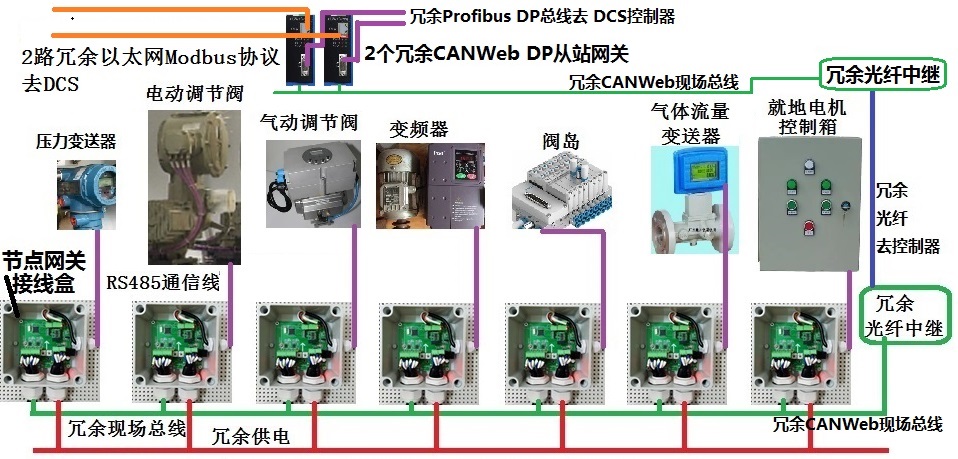

通过CANWeb节点网关（下面简称为CWNG）的RS485/232/TTL通信接口，可快速将市面上的现场设备及仪表升级为冗余现场总线智能设备，下图为“冗余现场总线节点网关拓扑图”

---


6.工业以太网与CANWeb协议比较

6.1.通信协议比较

CANWeb现场总线融合了CAN与以太网的优点，兼容工业以太网的一切优点。

CAN通信协议类似以太网：待发送数据在缓存区，侦听总线空闲再发送，发送时也侦听，侦听到错误会重新发送，只是不需要交换机。

只要控制好CAN节点的发送数据的触发条件及发送周期，就可以控制好CAN节点的数据负载。例如，对于一个250 kbps的CAN现场总线，将每个CAN节点的负载控制在≤1 kbps，则250 kbps总线可以轻松带100个CAN节点。

对于以太网通信，在设计网络时，也必须考虑每个节点的负载，防止网络负载风暴，堵塞网络。

6.2.通信速度比较

- EtherCAT：1000个I/O的刷新时间仅需30微秒。
- PROFINET：RT（实时）用于普通自动化，IRT（等时实时）通过特殊硬件实现纳秒级同步。
- EtherNet/IP：刷新时间（即通信周期）通常在0.5 ms至10 ms之间，可通过RPI（请求数据包间隔）参数进行精确配置。

- CANWeb：基于100 Mbps以太网 + 1 Mbps的CAN，刷新时间最小为3 ms。

- 即将推出的千兆以太网（含双光纤和RJ45接口）与8 Mbps CAN‑FD技术结合的CANWeb，刷新时间最小可达0.5 ms。


6.3.成本比较

- 单网口模块（星型拓扑）：布线复杂，布线成本高，需配置多网口交换机。例如，90个冗余温度采集模块需2套安装在现场的90口交换机做冗余配置，交换机成本约6万元。
- 双网口模块（内含交换机，环网冗余）：90个双网口模块的接口成本约5万元。
- 用单对以太网（SPE）并行冗余：90个冗余温度采集模块需2套安装在现场的90口交换机做冗余配置，SPE交换机成本约18万元。
以太网接口及交换机价格参考：
- PROFINET芯片TPS-1约130元，集成双网口模块约300元。
- EtherCAT IO模块控制芯片AX58100约85元，集成双网口模块约250元。
- EtherNet/IP接口模块（含2个以太网）约345元（天津三格报价）。
- 单对以太网（SPE）接口芯片约40元左右。
- 单对以太网（SPE）7口交换机约1万元左右。

CAN接口硬件价格与RS485相当，CAN芯片约3元左右，加上光隔约10元左右。

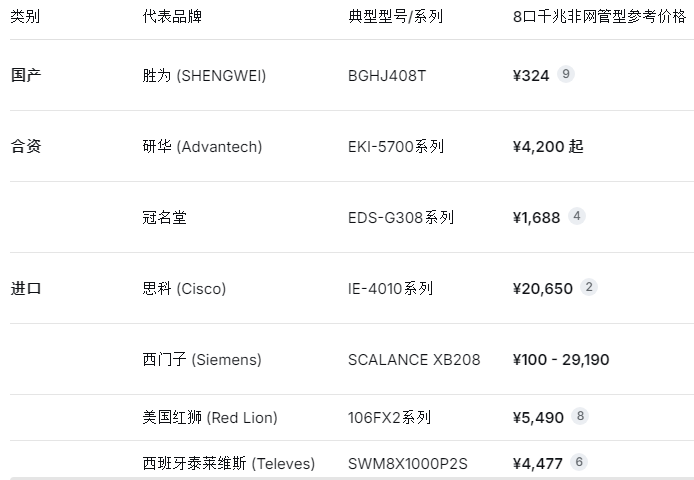

工业交换机按国产、合资、进口三个类别整理的参考报价：

6.4.技术可靠性比较

与当前火热的“单对线以太网技术（SPE）”相比：
- 成本：SPE价格昂贵。
- 成熟度：SPE技术尚不成熟。

CANWeb现场总线融合了CAN与以太网的优点：
- CAN（德国博世，1983年）已在汽车行业安全应用超过40年；
- 以太网技术（施乐公司，1973年）已在各行业安全应用超过50年。

---

7.CANWeb冗余现场总线智能仪表及控制设备设计详细见：


01冗余现场总线智能仪表及控制设备设计白皮书链接见：

https://blog.csdn.net/shzml/article/details/141526797https://blog.csdn.net/shzml/article/details/141526797

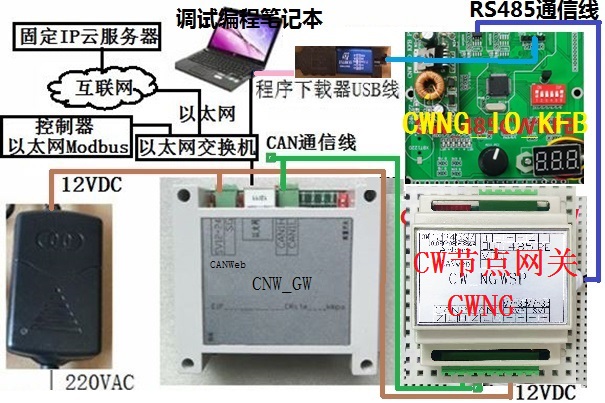

8.CANWeb节点网关IO模块开发板套件_CWNGIOKFB：

CWNGIO开发板主要用于现场安装的控制设备或现场仪表的开发，如流量计、变频器、温度/压力变送器、电动调节阀、电磁阀、MCC柜、电量表等。用户只需预留一个RS485接口，或选用带RS485接口的芯片（如GD32F303CCT6，约5元），参考CWNGIO开发板源程序，即可快速将设备升级为冗余现场总线智能仪表。我们免费提供技术支持。
编程简单，无开发技术门槛。用户可在现有PCB文件及Keil源程序基础上，调用几个函数即可开发自己的CANWeb总线产品。CANWeb协议为每个节点预留最多48个WORD实时数据参数（DO/AO/DI/AI）和200个WORD配置及管理参数，所有参数均可通过CW网关的以太网Web页面进行配置、监控和调试。
CWNGIOKFB开发板套件含：期待您来借用测试
CANWeb网关，节点网关CWNG，CWNGIO开发板；
CWNG开发板硬件含：5VDC供电输入，1路RS485接口、6DI(Dip)、6DO(Led)、1AI(旋钮)、1AO(Led电压输出)、1个温度测量探头、GDF303RC芯片及1个SWD编程接口；
软件功能（源程序）：6DI\6DO\1AI\1AO测试程序，DI\AI滤波处理，AO\DO掉电保持，掉电累计参数保持，通信中断处理，温度测量程序等。


开发板套件详细见：02冗余现场总线节点网关IO开发板套件说明.pdf

参考文献：
工业数据传输技术的新赛道：单对线以太网技术（SPE）在德国2024汉诺威展会
https://zhuanlan.zhihu.com/p/696038365
魏毅，全国工业过程测量控制和自动化标准化技术委员会边缘智能仪表标准化工作组（TC124/SWG1）联合组长
