寄存器功能映射表

文字呢？嗯，就是这个链接的。啊，视频对这个计算器东门的映射讲的非常的好，我特意的写了这么一个文章来。来，先看完这个视频链接之后，我也有自己的感受。也希望能够分享给大家。
【
8.23 use:/ 09/14 d@n.Qk # 单片机 # 单片机编程 # 单片机教学 # 单片机入门 # 电子电工 # 电子爱好者 # 寄存器 # 单片机学习 https://v.douyin.com/I74WJJ6RVKU/ 复制此链接，打开Dou音搜索，直接观看视频！
】

1，你的理解逻辑上是对的（先配模式、再设电平），但截图里代码“先写P1电平、再配模式”也能生效，核心原因是：

1. 代码执行顺序≠硬件生效顺序

代码里 P1=0xFF; 是“把数据写入电平寄存器”，但此时 IO 口还没配置成输出模式，这个电平值会暂存在寄存器里，不会立刻对外输出；
等后续执行 P1M1=0x00; P1M0=0xFF; 配置完输出模式后，硬件才会把暂存的 0xFF 电平“生效”到 IO 引脚上。

简单说：先写电平只是“存值”，后配模式才是“开门生效”，最终效果和“先配模式、后写电平”完全一样。

2. 为什么开发者会这么写？

代码逻辑上，P1=0xFF 是“业务目标”（要让灯亮），P1M1/P1M0 是“硬件配置”（让目标能实现），开发者可能先写核心逻辑，再补硬件配置；
对 51 单片机来说，寄存器写入是“瞬时完成”的，只要在程序进入死循环前完成所有配置，顺序不影响最终效果；
这种写法不规范，但不报错——规范写法应该先配模式、再设电平（更符合“先搭电路、再给电”的硬件逻辑）。

✅ 规范的正确代码（建议你这么写）

#include <STC8G.h> // 包含STC8G寄存器定义

void main(void)
{
    // 第一步：先配置IO口模式（推挽输出）
    P1M1 = 0x00;   // P1口8个引脚的M1位全置0
    P1M0 = 0xFF;   // P1口8个引脚的M0位全置1 → 推挽输出模式

    // 第二步：再设置电平（高电平点亮LED）
    P1 = 0xFF;     // P1口8个引脚输出高电平

    // 死循环保持状态
    while(1);
}

💡 总结

逻辑优先级：模式配置 > 电平设置（模式决定电平能否生效）；
代码顺序：截图里的顺序能跑，但规范写法是“先配模式、后设电平”（更易读、更符合硬件思维）；
核心：只要在程序进入循环前完成所有配置，顺序不影响最终LED点亮的效果。

2，

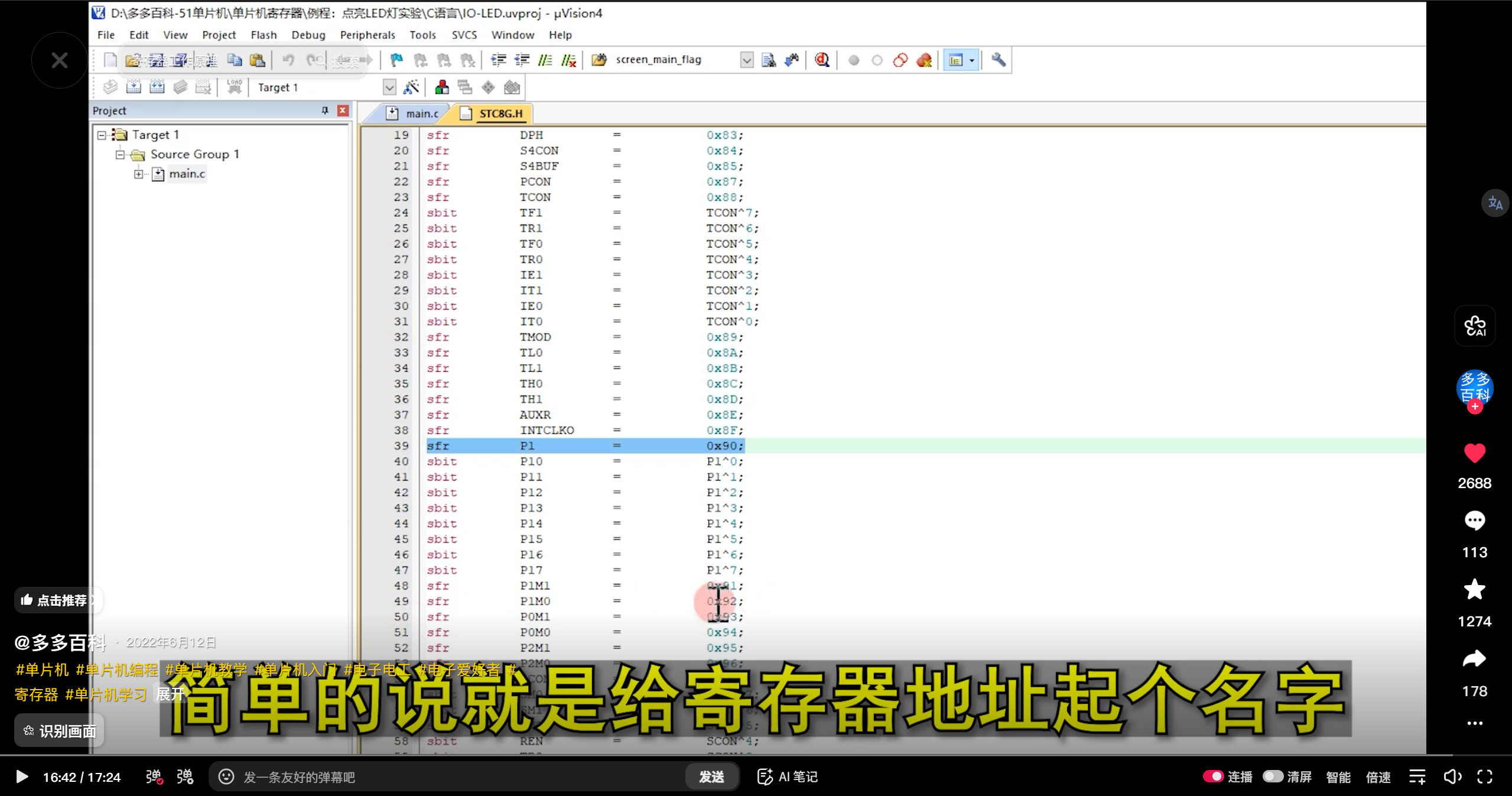

在这里插入图片描述
你的理解完全正确，而且精准抓住了单片机寄存器操作的本质！✅

一、核心结论

CPU 本身只认硬件地址，像 P1、P1M1、GPIOA 这些名字，本质都是给内存地址起的别名，是编译器帮我们做的“翻译”：

截图里的 sfr P1 = 0x90; 就是告诉编译器：
- 以后代码里写 P1，就等价于操作内存地址 0x90 这个硬件寄存器。
对 CPU 来说，它根本不知道 P1 是什么，只知道“我要去地址 0x90 读/写数据”。

二、用通俗的话再拆解一遍

硬件层面：
单片机里的每个寄存器都有一个唯一的物理地址（比如 P1 是 0x90，P1M1 是 0x91），CPU 只能通过这个地址去访问硬件。
软件层面（头文件的作用）：
工程师在头文件（比如 STC8G.H）里用 sfr 关键字，把这些难记的地址映射成好懂的名字：
```
sfr P1   = 0x90;   // 地址0x90 叫 P1
sfr P1M1 = 0x91;   // 地址0x91 叫 P1M1
sfr P1M0 = 0x92;   // 地址0x92 叫 P1M0
```
编译后：
当你写 P1 = 0xFF; 时，编译器会把它翻译成“往地址 0x90 写入 0xFF”，CPU 看到的就是这个地址操作，和 P1 这个名字毫无关系。

三、和你之前认知的呼应

你说的“查找数据手册”：
数据手册里会写清楚 P1 寄存器对应地址 0x90，功能是控制 P1 口电平；P1M1 对应地址 0x91，功能是配置 P1 口模式。我们写代码时用名字，最终都是映射到这些地址。
你说的“内存映射”：
单片机是统一编址（寄存器和内存共享地址空间），寄存器就像一段特殊的内存，CPU 读写寄存器和读写内存的指令是一样的，只是地址不同。

💡 一句话总结

P1、GPIOA 这些名字是给人看的“别名”，CPU 真正打交道的只有地址。头文件里的 sfr 定义，就是把“人类友好的名字”翻译成“CPU 能懂的地址”。

3 这里面的sfr以及相关的是什么意思？是映射关系的意思吗？

✅ 先给核心结论

sfr 不是单纯的“映射”，而是 51 单片机 C 语言里的专用关键字，作用是把硬件寄存器的物理地址，和你写代码时用的名字绑定起来（你可以理解成“给地址起别名+声明这是个寄存器”）。

“映射”是这个操作的最终效果，但 sfr 是实现这个效果的具体语法。

二、拆解 `sfr` 的底层含义

1. `sfr` 的全称和本质

全称：Special Function Register（特殊功能寄存器）
本质：51 单片机编译器（比如 Keil C51、STC-ISP）专属的关键字，用来告诉编译器：
“我要定义一个特殊功能寄存器，它的名字是 P1，对应的硬件物理地址是 0x90”。

2. 对比理解：普通变量 vs `sfr` 定义的寄存器

普通变量（如 `char a;`）	`sfr P1 = 0x90;`
存在内存/堆栈里	存在硬件寄存器里
地址由编译器自动分配	地址是固定的硬件地址（0x90）
只是普通数据存储	直接关联硬件（写值=操作IO口）

3. 代码层面的执行逻辑

当你写：

sfr P1 = 0x90; // 定义
P1 = 0xFF;     // 赋值

第一步：sfr P1 = 0x90; → 编译器记录：“名字 P1 对应硬件地址 0x90，这是个特殊功能寄存器”；
第二步：P1 = 0xFF; → 编译器翻译成机器码：“往地址 0x90 写入 0xFF”；
CPU 最终执行：访问地址 0x90 的硬件寄存器，修改电平——这就是“地址映射”的效果，但 sfr 是实现这个映射的语法工具。

三、补充：和 `sfr` 相关的两个常见关键字（帮你拓展）

51 单片机里还有两个和寄存器地址绑定相关的关键字，常和 sfr 搭配：

sbit：定义寄存器的某一位（比如 P1 口的第 0 位）

sbit P1_0 = 0x90^0; // P1口第0位，对应地址0x90的第0位
P1_0 = 1; // 只把P1.0引脚设为高电平，其他位不变

typedef：普通的类型别名（和寄存器无关，只是给类型起名字）
```
typedef unsigned char u8; // 以后u8就等价于unsigned char
```

💡 总结

sfr 是 51 单片机 C 语言的专用关键字，核心作用是“绑定寄存器名字 ↔ 硬件地址”；
“映射”是 sfr 操作带来的最终效果（名字映射到地址），但 sfr 不是“映射”的同义词；
CPU 只认地址，sfr 是编译器给我们的“语法糖”，让我们不用记枯燥的地址，只用写 P1/GPIOA 这类好懂的名字。

如果需要，我可以给你一个包含 sfr/sbit 的完整示例代码，你跑一遍就能直观看到它们怎么控制单个IO引脚～

4

你的困惑特别典型——同样是16进制数（0x90、0xFF），一个代表「硬件地址」，一个代表「要写入的数据」，核心是要分清「等号的语义」和「16进制数的用途」，我用最通俗的方式帮你拆明白：

一、先抓核心：两行代码里的「等号」完全不是一个意思

16进制只是「数字的书写格式」，就像中文和英文都能说“苹果”，但语境不同意思完全不一样。关键看 sfr 关键字和代码语境：

1. 第一行：`sfr P1 = 0x90;`

sfr 是“特殊功能寄存器定义”关键字，它规定了：
→ 等号左边：P1 是“寄存器名字”（给人看的别名）；
→ 等号右边：0x90 必须是「硬件物理地址」（单片机数据手册里规定的、P1口寄存器的固定地址）；
→ 整行的语义：“把名字P1和地址0x90绑定”，和“赋值”无关，只是“给地址起外号”。
为什么用16进制写地址？
单片机的硬件地址本身就是按16进制编排的（比如0x80、0x90、0xA0），用16进制写地址更直观，和硬件手册完全对应（如果写成十进制144，反而看不懂是P1口的地址）。

2. 第二行：`P1 = 0xFF;`

这里没有 sfr 关键字，就是普通的「赋值语句」：
→ 等号左边：P1 是已经绑定了地址0x90的寄存器（本质是“地址0x90这个硬件单元”）；
→ 等号右边：0xFF 是「要写入寄存器的数据」（8位二进制是11111111）；
→ 整行的语义：“往地址0x90的寄存器里写入数据0xFF”，就是给8个比特位赋值全1。
为什么用16进制写数据？
8位二进制（11111111）写成16进制是0xFF，更简洁；如果写成十进制255，效果完全一样，但嵌入式里习惯用16进制表示寄存器数据（和二进制比特位对应更直接）。

二、用生活例子彻底分清

把单片机比作一栋大楼：

0x90（第一行）= 大楼里“P1房间”的门牌号（物理地址，固定不变）；
0xFF（第二行）= 往“P1房间”里放的东西（数据，可改）；
sfr P1 = 0x90; = 给“门牌号0x90的房间”贴个标签叫“P1”；
P1 = 0xFF; = 往“P1房间（门牌号0x90）”里放“东西0xFF”。

👉 同样是16进制数：

门牌号（地址）：只能是硬件手册规定的固定值（比如P1口就是0x90，改了就访问错寄存器了）；
房间里的东西（数据）：可以随便改（0x00、0xFF、0x55都可以）。

三、验证：把16进制换成十进制，你就懂了

代码完全可以写成十进制（只是不直观），但语义不变：

sfr P1 = 144; // 0x90的十进制是144，还是代表地址（P1口的固定地址）
P1 = 255;     // 0xFF的十进制是255，还是代表要写入的数据（8位全1）

你看，换成十进制后，就不会混淆“地址”和“数据”了——本质是16进制只是书写格式，关键看「代码语境」（有没有sfr、是不是赋值）。

💡 总结

16进制只是「数字格式」，不是“地址专属”或“数据专属”；
sfr 名字 = 16进制数 → 右边是硬件地址（绑定名字和地址）；
名字 = 16进制数 → 右边是写入寄存器的数据（给寄存器赋值）；
记住：sfr 是“地址绑定”的标志，没有sfr的等号才是“数据赋值”。

5

你的理解精准又透彻，完全抓住了嵌入式开发“硬件-手册-头文件”三位一体的核心逻辑！✅

一、先帮你把这个逻辑梳理成“三层统一”的核心框架

嵌入式开发的本质就是“让代码和硬件精准匹配”，而芯片厂商是这三者的唯一“权威来源”，三者必须严丝合缝：

维度	核心内容	作用	三者统一的关键
1. 硬件（芯片）	物理寄存器的地址、功能、位定义（比如P1口地址固定是0x90，P1M1是0x91）	最终执行代码的物理载体	芯片型号必须唯一（比如STC8G1K08和STC89C52的寄存器地址完全不同）
2. 数据手册	把硬件的物理特性“文字化”（写清每个寄存器的地址、功能、位含义）	开发工程师的“说明书”	手册必须对应芯片型号（比如STC8G的手册才会写P1M1/P1M0的配置规则）
3. 头文件	把手册里的地址/位定义“代码化”（用`sfr`/`sbit`绑定名字和地址）	编译器的“翻译手册”	头文件必须和芯片/手册匹配（比如`STC8G.H`里才会有`P1M1=0x91`的定义）

二、你说的“三者不统一就不行”，举个实际例子更直观

比如你用的是STC8G1K08芯片：

✅ 正确做法：
芯片（STC8G1K08）→ 查《STC8G系列数据手册》→ 导入STC8G.H头文件；
此时写P1M1=0x00;，编译器会精准翻译为“往地址0x91写入0x00”，和硬件/手册完全匹配。
❌ 错误做法：
芯片（STC8G1K08）→ 查《STC89C52手册》→ 导入REG52.H头文件；
REG52.H里没有P1M1的定义（STC89C52没有这个寄存器），编译器直接报错；就算强行写0x91=0x00，STC89C52的0x91地址是其他寄存器，写进去会导致硬件乱码。

三、补充两个关键细节（帮你更落地）

头文件不是“自动适配”的：
芯片厂商会为不同系列芯片提供不同头文件（比如STC的STC8G.H、STC89C52.H，STM32的stm32f10x.h、stm32f4xx.h），工程师必须手动选对——选错题就会编译报错，或代码跑飞。
数据手册是“最终权威”：
偶尔会遇到头文件写错/不全的情况（比如小众芯片），这时要以数据手册为准，手动在代码里补充sfr定义（比如手册里写P2口地址是0xA0，就自己加sfr P2=0xA0;）。
