一、系统介绍
在我们的日常生活中,手机已经变得越来越重要了。我们经常需要使用手机，打电话、发短信、上网、看电影、听歌、玩游戏等等。随着大屏幕和高主频的手机出现，锂离子电池就变得更加重要了，其锂离子电池充电器也受到广大消费者的重视。
该课题主要是设计一种基于单片机 的锂离子电池充电器，在设计上，通过AT89C52和MAX1898可以控制实现预充，快速充电，及恒压充电。该设计可以监控充电过程中的各个状态，实现电路简单，成本较低，而且充电效果很好，包括安全性高，耗时短，对电池损坏小，满足一般用户的要求。本文还对充电器的核心器件MAX1898充电芯片、AT89C2051单片机进行了较详细的介绍。
该智能充电器具有检测锂离子电池的状态；自动切换充电模式以满足充电电池的充电需要；充电状态显示的功能。通过光 耦6N137可以实现定时切断MAX1898的电源，减少能耗，同时也延长了它的使用寿命。

二、设计介绍
系统主要由STC89C52单片机、MAX1898锂电池充电芯片和光耦6N137这三部分和一些相关的器件组成，如图3.1所示。系统连接好锂电池,上电开始工作。单片机就会给6N137一个信号，通过它给MAX1898供电开始工作。MAX1898芯片会检测锂电池的电压，判断是否需要充电，如果需要充电，则向其充电，同时单片机计算时间、相关指示灯会亮和闪烁。当电池进入恒压充电阶段或者充电出错时，MAX1898会发出一个信号，信号经过反相器反转后，输入到单片机的外部中断端，单片机就会做出相应的动作，让指示灯发出相应信号提示使用者。等到系统设定的3个小时后，单片机又会向6N137发出控制信号，此时就会切断MAX1898的电源，停止对锂电池充电，同时指示灯也会发出信号提醒使用者电池已经充满电。

基于单片机STC89C52和MAX1898的智能电池充电器的程序需要完成以下的功能：系统上电通过6N137向MAX1898提供电源，使能MAX1898，开始充电，同时启动定时器0，允许外部中断和定时器中断，打开总中断。预充电和恒流充电时，定时器每过1秒就会控制1号灯亮/灭（即周期性闪烁）。当进入恒压充电状态时，CHG会发出高电平，外部中断产生，此时，定时器每过5秒就会控制1号灯亮/灭；等到计时器计时到3小时时，单片机就会发出一个信号给6N137用以切断MAX1898的电源，停止充电，此时1号灯就会熄灭，表示充电过程结束，可以取下电池使用。

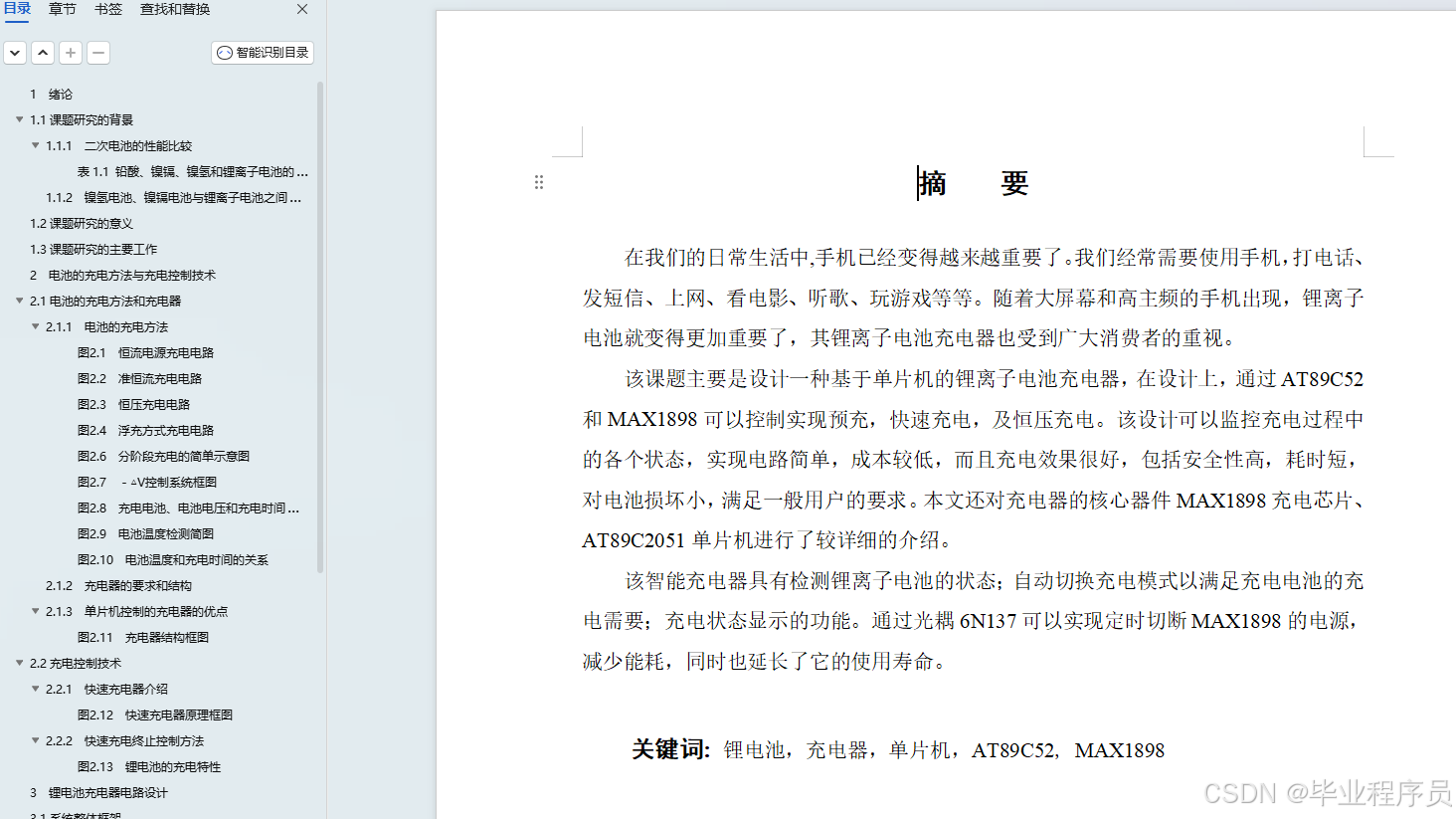

三、效果图

三、效果图
