一、系统介绍
本文提出了一种基于 STM32 的智能家居光 照温度可燃气检测系统。该系统主要由 STM32F103C8T6 单片机核心板、多种不同规格的 TFT 彩屏、无线模块（蓝牙 / WIFI 可选）、DS18B20 温度传感器、光照采集电路、MQ - 2 可燃气浓度检测模块等组成。系统通过光敏光照采集电路、温度传感器和可燃气浓度传感器分别采集光线、温度和可燃气浓度值。根据光照情况控制 LED 灯光的开关和亮度，依据温度情况控制风扇的开关和档位，按照可燃气浓度情况控制继电器开关。数据可保存到 FLASH 中，具有掉电不丢失数据的功能。不同规格的彩屏套餐可满足不同用户需求，具备按键或触摸控制功能，自动模式下可根据阈值自动调节设备状态，手动模式下可直接控制设备。配备无线模块时，手机 APP 可查看所有状态数据并进行操作。该系统功能完善，实用性强，为智能家居提供了便捷的解决方案。

二、设计介绍

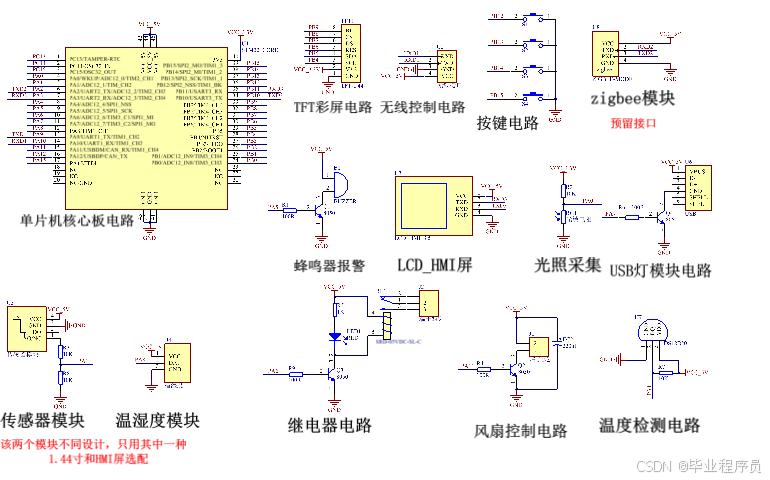

本系统由STM32F103C8T6单片机核心板、TFT 彩屏(1.44寸屏+按键/3.5寸触摸屏/7.0寸触摸屏)、无线选择（蓝牙/WIFI模块-可选）、DS18B20温度传感器、光照采集电路、MQ-2可燃气浓度检测模块、LED灯驱动电路、风扇驱动电路、继电器驱动电路（可外接风扇或电磁锁开窗等设备）、蜂鸣器驱动电路及电源组成。注意视频监控及WIFI套餐才拥有视频监控(含WIFI功能)!
【1】本设计单片机通过光敏光照采集电路采集光线情况，通过DS18B20传感器采集的温度，通过可燃气浓度传感器采集可燃气浓度值。通过光照情况及灯光控制模式，对LED灯光进行开关和亮度的控制。通过温度情况及风扇控制模式，对风扇进行开关和档位的控制。通过可燃气浓度情况及继电器开关控制模式，对继电器开关进行控制。并且设置数据保存到FLASH中具有掉电不丢失数据的功能。
对于搭载无线APP的功能，手机端能够查看所有状态数据，并且能够完成所有独立按键所拥有的操作功能。
【2】上电设备初始化完成后，彩屏显示相应数据，包括各个采集实时数据值、各设备工作模式、各参数设置阈值、各设备开关控制状态等参数。
【3.1】套餐：1.44寸屏+按键：液晶显示所有数据，通过按键控制所有参数及设备。
【3.2】套餐：3.5寸屏+触摸：液晶显示所有数据及图标，不同页面显示，通过触摸控制所有参数及设备。亮度调节功能。
【3.3】套餐：7.0寸屏+触摸：液晶显示所有数据及图标，通过触摸控制所有参数及设备。额外增加，手报功能，一键报警。音乐播放功能，音量亮度控制功能。（只有7.0寸屏，有该手报和音乐播放功能）
【3】自动模式下，按键/触摸操作设计阈值大小。光照低于其阈值时，光线越暗灯越亮，0-10档调节（每个档位相差4值）；否则关闭。温度高于其阈值时，温度越高风扇转动越快，0-10档调节（每个档位相差2度）；否则关闭。浓度超过其阈值时，继电器动作；否则关闭，（继电器可外接风扇或电磁锁开窗等设备）
【4】手动模式下，灯光、风扇、继电器的控制可以通过相应的按键/触摸操作直接控制，相应状态根据实际自动更新。
【5】无线APP功能（注意配备蓝牙/WIFI才有该功能）：
APP能够连接板载无线模块，查看相应所有数据；APP能够操作上述存在的功能操作。APP能够发送指令/或者接收指令。完成功能的使用，具有强大的实用性功能，方便快捷智能化！
注意视频监控及WIFI套餐才拥有视频监控(含WIFI功能)!
【6】如果将控制板封装在一个盒子里，把各个检测模块拖到相应的检测位置，以及显示放在合适位置，该设备是一个非常完善的功能产品。

三、效果图
