前言

在嵌入式、物联网、工业控制、智能硬件快速普及的今天，板载 SD NAND已经成为替代传统插拔 SD 卡的主流方案 —— 无需卡座、抗震防脱落、体积小巧、协议兼容、成本更低。

本文一次性解析深圳 HX 显示科技三款主力 SD NAND 芯片：HXSD04G‑HLK5、HXSD16G‑AL3E、HXSD32G‑AL3E，覆盖 4Gb/16Gb/32Gb 全容量段，从参数对比、引脚定义、电气特性、硬件设计到应用场景一站式讲透，工程师直接抄作业！

---

一、三款芯片核心定位与总览

三款芯片均为LGA8 (8×6.2mm) 贴片封装，支持SD+SPI 双模式，内置硬件 ECC 引擎，宽温‑30~+85℃，单电源 3.3V 供电，完美适配各类 MCU/MPU/ARM 平台。

表格

型号	容量	协议	封装	核心定位
HXSD04G‑HLK5	4Gb	SD 2.0	LGA8	小容量、低成本、通用入门
HXSD16G‑AL3E	16Gb	SD 3.0	LGA8	中容量、工业级、主流首选
HXSD32G‑AL3E	32Gb	SD 3.0	LGA8	大容量、高端设备、日志 / 多媒体存储

共同核心优势

✅ LGA8 超小封装，SMT 贴片，省空间更抗震✅ SD/SPI 双模式，高低端主控都能适配✅ 内置硬件 ECC，数据稳定不丢帧✅ 宽温‑30℃~+85℃，工业场景直用✅ 3.3V 单电源，外围极简，BOM 成本低✅ 国产芯片，供货稳定，支持国产化替代

---

二、关键参数详细对比（工程师速查版）

表格

参数项	HXSD04G‑HLK5	HXSD16G‑AL3E	HXSD32G‑AL3E
容量	4Gb	16Gb	32Gb
封装	LGA8 8×6.2mm	LGA8 8×6.2mm	LGA8 8×6.2mm
协议	SD 标准	SD 3.0	SD 3.0
时钟频率	Max 50MHz	Max 50MHz	Max 50MHz
数据位宽	1/4bit	1/4bit	1/4bit
写入等级	Class 8	Class 8	Class 8
工作电压	2.7~3.6V	2.7~3.6V	2.7~3.6V
工作温度	-30~+85℃	-30~+85℃	-30~+85℃
待机电流	0.2~1mA	0.2~1mA	0.2~1mA
读写电流	1~30mA	1~30mA	1~30mA
特色	高性价比	SD3.0 / 工业级	大容量 / 高端场景

---

三、引脚定义（三款完全兼容，直接通用）

三款芯片引脚定义 100% 兼容，硬件设计一次做完，三款直接兼容替换！

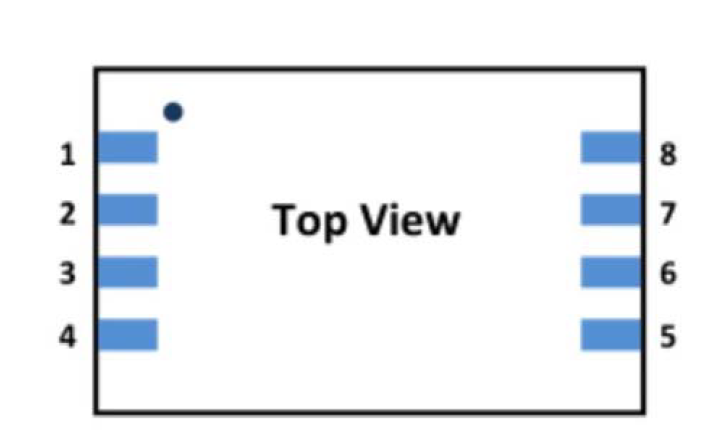

引脚顶视图

plaintext

1  8
2  7
3  6
4  5

引脚功能（SD 模式 / SPI 模式）

表格

Pin	SD 模式	SPI 模式
1	SD2	NC
2	SD3	/CS 片选
3	CLK	CLK 时钟
4	VSS	GND 地
5	CMD	DI 数据输入
6	SD0	DO 数据输出
7	SD1	NC
8	VDD	电源 3.3V

👉 SPI 极简设计：仅需 6 根线（CS/CLK/DI/DO/VDD/VSS），小 MCU 也能轻松驱动。

---

四、电气特性（三款一致，直接套用）

• 供电电压：2.7V ~ 3.6V
• 待机电流：0.2 ~ 1mA
• 读写电流：1 ~ 30mA
• 引脚耐压：-0.3V ~ VDD+0.3V
• 上拉电阻：10~100kΩ
• 总线电容：≤40pF

3.3V IO 直连，无需电平转换，STM32/ESP32/ARM/Linux 全平台适配。

---

五、硬件设计黄金 5 条（三款通用，官方推荐）

1. CLK 预留 0Ω 电阻：优化时钟信号完整性
2. VCC 就近加 0.1μF 去耦电容：紧靠电源引脚
3. DAT0~3 / CLK / CMD 包地处理：强抗干扰
4. 不包地时线间距≥2 倍线宽
5. 芯片中间焊盘必须接 GND：散热 + 接地加固

按此设计，工业环境长期稳定不掉卡、不丢数据。

---

六、容量选型建议（按场景直接选）

👉 选 HXSD04G‑HLK5（4Gb）

• 小数据存储：配置文件、参数表、简单日志
• 低成本设备：小家电、玩具、简易传感器、低端 MCU 项目
• 对容量要求不高、极致控成本的场景

👉 选 HXSD16G‑AL3E（16Gb）

• 工业主流：PLC、DTU、网关、采集模块
• 中端智能设备：摄像头、中控、记录仪
• 综合性价比最高，最推荐工业项目使用

👉 选 HXSD32G‑AL3E（32Gb）

• 大容量需求：系统固件、视频 / 音频、大数据日志
• 高端设备：工业平板、车载终端、物联网网关
• 需要大存储、高可靠性的高端嵌入式产品

---

七、典型应用场景（全行业覆盖）

• 工业控制：PLC、变频器、数据采集、工控主板
• 物联网：4G/5G DTU、物联网网关、无线模块
• 智能家居：IPC 摄像头、智能中控、记录仪、音箱
• 消费电子：小屏设备、便携式仪器、嵌入式 Linux 产品
• 车载 / 宽温：高振动、高低温环境的稳定存储
• 国产替代：替换国外 SD 卡 / NAND Flash 方案

---

八、总结

HXSD04G/16G/32G 系列 SD NAND，是一套全容量、高兼容、高可靠、高性价比的国产嵌入式存储方案：

• 小容量控成本选 4Gb
• 工业主流选 16Gb
• 大容量高端选 32Gb

LGA8 贴片 + SD3.0 + 宽温 + 硬件 ECC，完美满足嵌入式 / 工控 / 物联网对稳定、省空间、易开发、低成本的核心需求，是 2026 年嵌入式存储国产化替代的优质选择！
