摘要：本文详细解析国产 HXSD04G-HLK5 SD NAND 芯片参数、引脚、电气特性与硬件设计要点，为嵌入式、物联网、工控设备提供高可靠、低成本的板载存储选型参考。

---

前言

在物联网、工控、消费电子快速发展的今天，板载式 SD NAND凭借无需卡座、抗震可靠、体积小巧、兼容标准 SD 协议等优势，逐渐替代传统 SD 卡，成为嵌入式设备存储首选。

今天给大家带来一款国产高性价比 SD NAND——HXSD04G-HLK5，从参数、引脚、电气、封装到 PCB 设计，一站式讲透，方便大家直接用于项目开发。

一、产品定位与核心优势

HXSD04G-HLK5 是深圳 HX 显示科技推出的4Gb 嵌入式 SD NAND 存储芯片，内置 NAND Flash + 专用控制器，硬件 ECC 加持，兼容标准 SD 协议，可直接对接主流 CPU。

✅ 核心亮点

• 标准 SD 协议兼容，驱动易移植
• LGA8 超小封装 (8×6.2mm)，节省 PCB 空间
• 内置硬件 ECC，数据更安全
• 支持 1/4 位模式，最高 50MHz 时钟
• 宽温工作：-30℃~+85℃，满足工业场景
• 3.3V 单电源供电，外围极简
• 国产芯片，供货稳定、性价比高

二、关键参数速览

表格

参数项	规格
型号	HXSD04G-HLK5
容量	4Gb
封装	LGA8
尺寸	8×6.2mm
时钟	最高 50MHz
工作电压	2.7~3.6V
工作温度	-30~+85℃
数据位宽	1/4bit
写入等级	Class 8
特色	内置 HW ECC、SD/SPI 双模式

三、双模式引脚定义（SD / SPI）

该芯片支持SD 模式与SPI 模式，硬件兼容两种接口，适配不同主控。

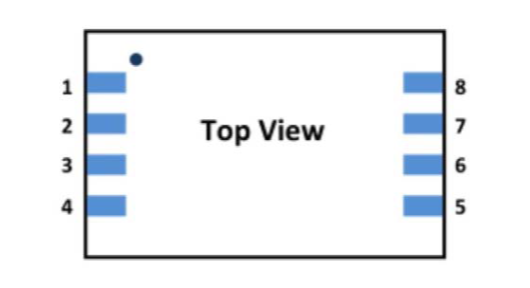

引脚分布（顶视图 1~8）

1、2、3、45、6、7、8

引脚功能表

表格

Pin	SD 模式	SPI 模式
1	SD2	NC
2	SD3	/CS
3	CLK	CLK
4	VSS	VSS
5	CMD	DI
6	SD0	DO
7	SD1	NC
8	VDD	VDD

👉 简单记：SPI 模式只用到 CS、CLK、DI、DO、VDD、VSS，电路更简单。

四、电气特性（工程师直接抄作业）

• 供电电压：2.7V ~ 3.6V
• 待机电流：0.2~1mA
• 读写工作电流：1~30mA
• 输入输出耐压：-0.3V ~ VDD+0.3V
• 信号上拉电阻：10~100kΩ
• 单路总线电容：≤40pF

满足大多数 MCU、MPU 的 3.3V IO 电平，无需电平转换。

五、LGA8 封装尺寸

标准 LGA8 封装，尺寸规范：

• 标称：8.0mm × 6.0mm
• 实际：8×6.2mm
• 焊盘间距：1.27mm

贴片生产方便，支持 SMT 直接焊接，抗震、防脱落，比插拔式 SD 卡更适合工业与车载场景。

六、硬件设计推荐（重点！）

官方推荐原理图 / PCB 设计要点，直接照做：

1. CLK 线路串联 0Ω 电阻：优化信号完整性
2. VDD 就近加去耦电容：推荐 0.1μF，紧靠电源脚
3. 关键信号包地：DAT0~3、CLK、CMD 建议 GND 包围
4. 线间距要求：不包地时，间距≥2 倍线宽
5. 中间焊盘接 GND：增强散热与接地

按以上设计，可大幅提升稳定性，降低读写错误。

七、适用场景

这款芯片非常适合以下设备：

• 物联网网关、DTU、串口服务器
• 工业控制板、PLC、变频器
• 医疗消费类设备（非生命支持）
• 智能家居、摄像头、记录仪
• 嵌入式 Linux/RTOS 设备板载存储

八、总结

HXSD04G-HLK5 作为国产 4Gb LGA8 封装 SD NAND，具备协议兼容、体积小、宽温、高可靠、低成本等优势，非常适合追求稳定与 BOM 成本的嵌入式项目。

如果你正在做：

• 替换传统 SD 卡
• 小体积板载存储
• 工业宽温设备
• 国产替代选型

这款芯片值得放进你的备选清单。
