前言

在物联网、工业控制、智能设备高速发展的今天,板载式 SD NAND凭借抗震、免卡座、体积小、协议通用等优势,已经成为替代传统插拔 SD 卡的主流方案。

今天给大家带来一款国产大容量工业级 SD NAND——HXSD32G-AL3E,32Gb 超大容量、标准 SD3.0 协议、LGA8 超小封装、宽温稳定,从参数、引脚、电气到硬件设计一站式讲透,工程师直接抄作业!


一、产品简介与核心优势

HXSD32G-AL3E 是深圳 HX 显示科技推出的32Gb 嵌入式 SD NAND 存储芯片,集成 NAND Flash + 专用高性能控制器,内置硬件 ECC 纠错,完全兼容 SD3.0 标准,可直接对接各类 MCU、MPU、ARM CPU。

核心亮点

  • 32Gb 大容量,满足固件、日志、文件、多媒体存储
  • SD3.0 标准协议,驱动成熟,移植成本极低
  • LGA8 8×6.2mm 超小封装,SMT 贴片,省空间、抗震防掉
  • SD / SPI 双模式支持,高低端主控都能适配
  • 最高50MHz 时钟,支持 1/4 位数据模式
  • Class 8 写入等级,性能稳定可靠
  • 内置硬件 ECC 引擎,数据安全不掉链
  • 宽温:-30℃~+85℃,工业场景直接用
  • 3.3V 单电源,外围极简,BOM 成本低

二、关键参数速查表

表格

项目 规格
型号 HXSD32G-AL3E
容量 32Gb
封装 LGA8
尺寸 8×6.2mm
协议标准 SD 3.0
时钟频率 Max 50MHz
数据位宽 1/4bit
写入速度 Class 8
工作电压 2.7~3.6V
工作温度 -30~+85℃
存储温度 -40~+85℃
特色 硬件 ECC、SD/SPI 双模式、宽温、低功耗

三、SD / SPI 双模式引脚定义

这款芯片支持标准 SD 模式简易 SPI 模式,硬件兼容,非常灵活。

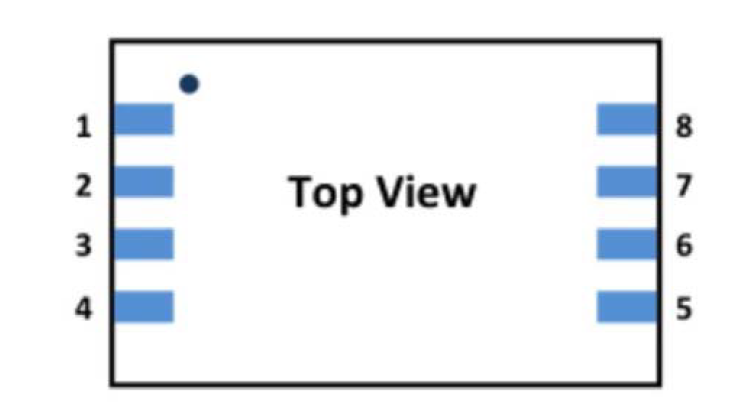

引脚顶视图

plaintext

1  8
2  7
3  6
4  5

引脚功能表

表格

Pin SD 模式 SPI 模式
1 SD2 NC
2 SD3 /CS (片选)
3 CLK CLK
4 VSS VSS
5 CMD DI (数据输入)
6 SD0 DO (数据输出)
7 SD1 NC
8 VDD VDD

👉 SPI 极简模式:只需 6 根线(CS、CLK、DI、DO、VDD、VSS),小 MCU 也能轻松驱动。


四、电气特性(工程师直接用)

  • 供电电压:2.7V ~ 3.6V
  • 待机电流:0.2 ~ 1mA
  • 读写工作电流:1 ~ 30mA
  • 引脚耐压:-0.3V ~ VDD+0.3V
  • 上拉电阻:10~100kΩ
  • 总线电容:≤40pF

3.3V IO 直连,无需电平转换,STM32、ESP32、ARM、Linux 平台直接适配。


五、LGA8 封装尺寸

  • 标准 LGA8 封装
  • 尺寸:8.0mm × 6.2mm
  • 焊盘间距:1.27mm
  • SMT 贴片生产友好
  • 抗震、抗振动,优于插拔 SD 卡

六、硬件设计黄金 5 条(官方推荐)

  1. CLK 预留 0Ω 电阻:优化信号完整性
  2. VCC 就近加 0.1μF 去耦电容:紧靠电源脚
  3. DAT/CLK/CMD 包地处理:抗干扰更强
  4. 不包地时线间距≥2 倍线宽
  5. 芯片中间焊盘必须接 GND:散热 + 接地

按这套设计,99% 场景稳定不掉卡、不丢数据


七、适用场景

  • 工业控制:PLC、变频器、数据采集模块
  • 物联网:DTU、网关、4G/5G 终端
  • 智能家居:IPC 摄像头、记录仪、中控屏
  • 嵌入式 Linux/RTOS 产品:固件、日志存储
  • 车载 / 工控:宽温、高振动环境存储
  • 消费电子:小体积、高可靠性设备

八、总结

HXSD32G-AL3E 是一款高容量、高可靠、高性价比国产工业级 SD NAND 芯片。32Gb 大存储 + SD3.0 通用协议 + LGA8 小型化封装 + 宽温工作,完美解决嵌入式项目对稳定、省空间、易开发、低成本的核心需求。

如果你正在做:

  • 大容量板载存储
  • SD 卡国产化替代
  • 工业宽温设备
  • 小体积物联网硬件

这款芯片绝对值得放进你的选型清单!
