智能插座（有完整资料）

本设计是基于单片机的智能插座系统，主要实现以下功能：1.该智能插座能够实时监测通过插座的电流。2.当监测的电流值大于设定的最大电流值时，智能插座会立即断电，这是因为用电设备处于超负荷状态；3. 当监测的电流值小于设定的最小电流值时，智能插座也会立即断电，这是因为用电设备处于待机状态。4.该智能插座也能实时显示时间，并能通过设定开启时间和关闭时间控制插座通电和断电状态。5.在主界面下，在无操作5s后

特纳斯电子-官方

139人浏览 · 2026-03-19 10:04:39

特纳斯电子-官方 · 2026-03-19 10:04:39 发布

资料查找方式：

特纳斯电子（电子校园网）：搜索下面编号即可

编号：

T1402204C

设计简介：

本设计是基于单片机的智能插座系统，主要实现以下功能：

1.该智能插座能够实时监测通过插座的电流。
2.当监测的电流值大于设定的最大电流值时，智能插座会立即断电，这是因为用电设备处于超负荷状态；
3. 当监测的电流值小于设定的最小电流值时，智能插座也会立即断电，这是因为用电设备处于待机状态。
4.该智能插座也能实时显示时间，并能通过设定开启时间和关闭时间控制插座通电和断电状态。
5.在主界面下，在无操作5s后，显示屏自动熄灭屏幕，节约用电。
6.可以为用户提供便捷的充电接口，利用USB接口，为手机、平板等设备提供充电。

标签：51单片机、LCD1602、DS1302、ADC0832
题目扩展：智能充电宝、智能供电系统

智能插座

基于单片机的智能插座系统：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

一、中控部分

中控部分是智能插座系统的核心，由STC89C52单片机担任。该单片机负责接收来自输入部分的各类数据，包括时间信息、电流检测值以及用户通过按键输入的控制指令。单片机对这些数据进行内部处理，如时间记录、电流值判断以及与预设阈值的比较等，然后根据处理结果控制输出部分的显示内容和执行相应的动作。

二、输入部分

输入部分由四个模块组成，它们共同为中控部分提供必要的信息和用户控制信号：

DS1302时钟模块：该模块用于实时记录当前的时间信息，包括年、月、日、时、分、秒等。单片机通过读取DS1302的数据，可以获取准确的时间，并在需要时进行显示或用于其他时间相关的控制逻辑。
ADC0832模块：ADC0832是一个8位模数转换器，用于将模拟电流信号转换为数字信号，以便单片机读取和处理。在智能插座系统中，ADC0832可以连接到电流传感器上，用于检测插座上的电流值，从而判断负载的工作状态或是否存在过载情况。
三个独立按键：这些按键用于用户与系统的交互。通过按下不同的按键，用户可以切换显示界面（如时间显示、电流显示等）、设置电流过载的阈值（即当电流超过多少时触发报警或切断电源）以及执行其他自定义功能。
供电电路：为整个系统提供稳定的电源输入，确保所有组件能够正常工作。供电电路的设计需要考虑系统的功耗、电压范围以及安全性等因素。

三、输出部分

输出部分主要由LCD显示屏组成，用于实时显示当前的时间信息、电流值、用户设置的阈值以及其他相关信息。LCD显示屏的更新频率和内容由单片机根据实际需求进行控制。例如，当检测到电流值超过预设阈值时，单片机可以立即在LCD上显示报警信息，并采取相应的保护措施（如切断电源）。

5 实物调试

5.1 电路焊接总图

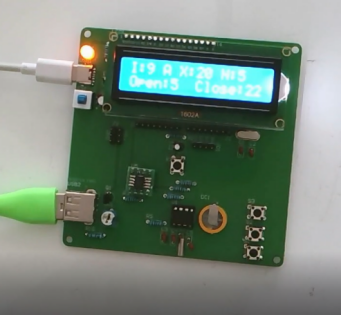

首先将电路焊接在集成板上，共有以下部分，第一部分是电源模块，将电源插座、电源开关、10k电阻和一个指示灯依次焊接，焊接好之后插入DC 电源，指示灯点亮，电源模块测试正常。第二部分是显示模块，排针焊接好后，将LCD1602显示屏插入排针。第三部分是单片机模块，本次课题使用的是STC89C52单片机。第四部分是复位电路模块，一个复位按键、10uF极性电容、10k电阻为一个模块焊接，构成复位电路。第五部分是晶振电路模块，由两个30pF瓷片电容、一个11.05926MHz晶振焊接而成。第六部分是USB转TTL模块，焊接下载接口GND、TXD、RXD，将HEX文件下载到单片机中，查看是否能下载正常,测试验证一切正常。第七部分是独立按键模块。第八部分为DS1302时钟模块，第九部分ADC模数转换模块，第十部分是USB供电模块。下图5-1为焊接完整实物图：

图5-1电路焊接总图

5.2 显示检测值与设置阈值测试

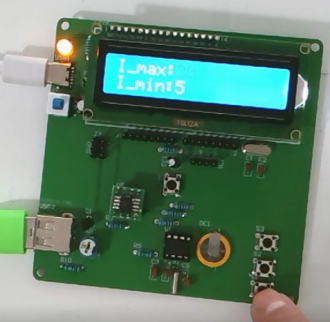

如图5-2所示，下图为上电后，此时显示屏显示测得电流，设置的电流最大值与最小值，设置的打开时间与关闭时间，当按键按下界面切换后可以设置电流最大值与最小值的数值，也可以设置时间的大小。

图5-2显示设置检测值

5.3 阈值控制测试

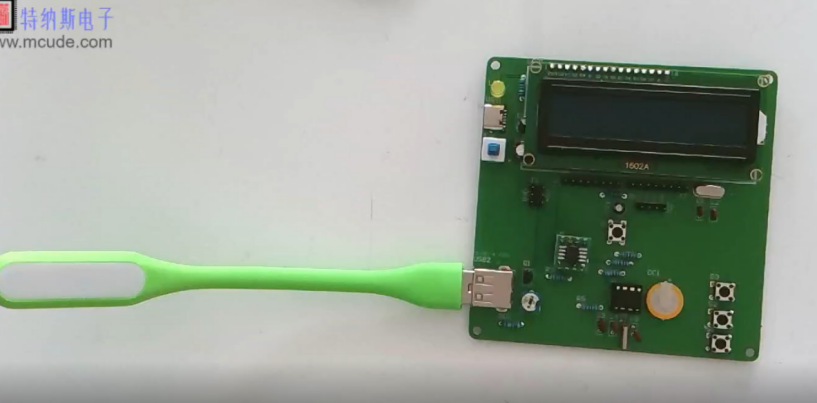

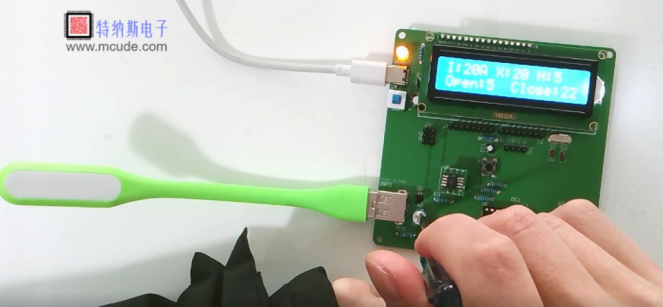

如图5-3所示，当电流不在设置的阈值内时会进行关闭。

图5-3阈值控制设置

5.4 设置时间自动进行关闭

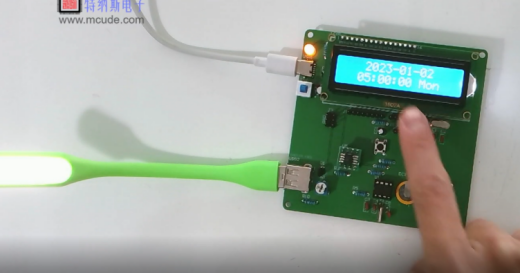

如图5-4所示，当我们设置的时间打开时间后会自动进行对USB口打开，当设置到我们自己设置的关闭时间后也会自动进行关闭。

图5-4 定时打开与关闭

6 仿真调试

6.1仿真总体设计

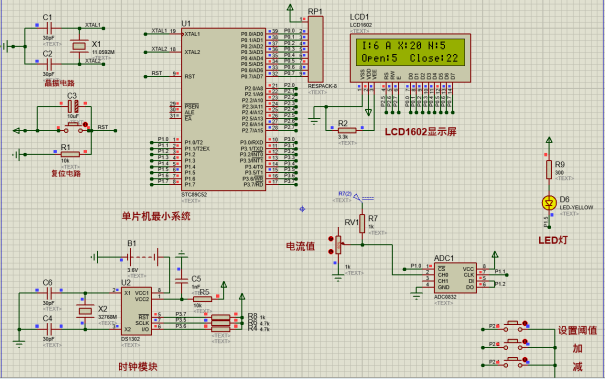

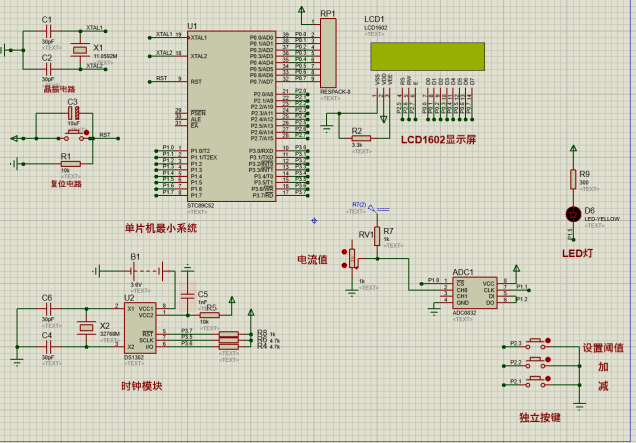

仿真总共包括四部分，分别为设计总体控制系统单片机，显示模块LCD1602，ADC模数转换芯片，检测电流，DS1303时钟模块，独立按键。如图6-1-1为整体仿真的设计。

图6-1-1 仿真总览

6.2阈值设置

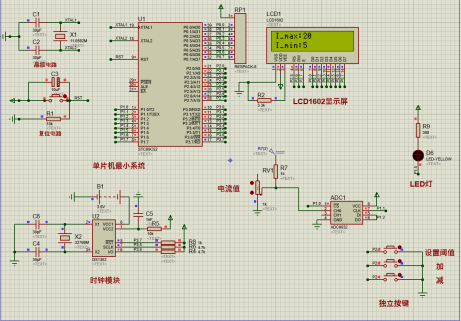

下图为上电后，此时显示屏显示测得电流，设置的电流最大值与最小值，设置的打开时间与关闭时间，当按键按下界面切换后可以设置电流最大值与最小值的数值，也可以设置时间的大小。如图6-2-1。

图6-2-1阈值设置

6.3阈值控制

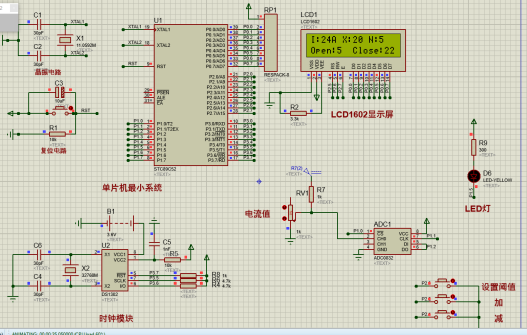

如图6-3-1所示，当电流不在设置的阈值内时会进行关闭。

图6-2-1 阈值控制

6.4时间控制

如图6-4-1所示，当我们设置的时间打开时间后会自动进行对USB口打开，当设置到我们自己设置的关闭时间后也会自动进行关闭

图6-4-1 时间控制

设计说明书部分资料如下

设计摘要：

本论文介绍了一种基于单片机的智能插座系统的设计与实现。该系统旨在提供多种功能，以优化用电设备的管理和能源利用效率。系统通过监测电流值，实时控制插座的通电和断电状态，并提供定时开启和关闭功能，从而实现智能化的用电管理。此外，系统还融合了节能设计，通过自动熄灭显示屏来节约用电。另外，系统还为用户提供便捷的充电接口，利用USB接口为各种设备如手机、平板等提供充电功能。实时电流监测：智能插座能够实时监测通过插座的电流值，通过准确获取电流信息，实现用电设备状态的监控与判断。

电流保护：系统设定了最大和最小电流值的阈值。当监测到电流值超过最大阈值时，系统会立即切断电源，以避免用电设备超负荷运行。反之，当电流值低于最小阈值时，系统同样会切断电源，以防止用电设备长时间处于待机状态浪费电能。定时功能：智能插座不仅能够实时显示时间，还可以根据用户设定的开启和关闭时间来自动控制插座的通电和断电状态。这一功能使得用户可以根据需求灵活地安排用电时间，提高用电的智能化程度。

能设计：为了节约用电，系统设计了自动熄灭显示屏的功能。当主界面无操作达到一定时间（如5秒）时，系统会自动关闭显示屏，从而降低不必要的用电消耗。USB充电接口：系统考虑到用户的多样化充电需求，为用户提供了USB接口，以方便手机、平板等设备的充电，增强了插座的实用性和便捷性。

关键词: 单片机, 智能插座系统, 电流监测, 电流保护, 定时功能；
