在嵌入式开发中，尤其是基于 MCU 的系统设计中，Bootloader + APP 架构是一种非常常见且成熟的方案。

但在实际量产或调试过程中，往往会遇到一个问题：

如何把 Bootloader 和 APP 固件合并成一个 HEX 文件，一次烧录完成？

本文将结合实际工程经验，讲清楚：

• Bootloader + APP 架构原理

• HEX 文件为什么可以合并

• EXE 工具使用方法

• 实际开发中的注意事项

HEX合并工具下载：百度网盘 请输入提取码 提取码: k1h6

---

一、为什么需要合并 HEX 文件？

在 MCU 项目中，通常会将系统划分为两个部分：

Bootloader（引导程序）

• 位于 Flash 起始地址（如 0x08000000）

• 负责：

  • 上电初始化

  • 固件升级（串口 / CAN / OTA）

  • 跳转到 APP

---

APP（应用程序）

• 位于 Bootloader 之后（如 0x08008000）

• 负责：

  • 业务逻辑

  • 控制算法

  • 通信协议

---

问题来了

编译后你会得到两个文件：

boot.hex
app.hex

如果分别烧录：

• 需要操作两次

• 容易出错

• 不适合量产

  最佳方案：合并成一个 HEX，一次烧录

---

二、为什么 HEX 文件可以直接合并？

Intel HEX 文件本质上是：

带地址信息的存储格式

例如：

:10 0000 00 112233445566778899AABBCCDDEEFF ...

关键点：

• 每一行都带地址

• 数据不是连续存储，而是“地址映射”

---

这意味着：

只要满足：

Bootloader 地址区 ≠ APP 地址区

例如：

Boot: 0x08000000 ~ 0x08007FFF
APP : 0x08008000 ~ 0x0803FFFF

两者不会冲突，可以直接合并

---

三、HEX 合并工具使用说明（exe版）

HEX合并工具下载：链接: https://pan.baidu.com/s/1ADZGQt0Og8vV6XwS3LTPaA?pwd=k1h6 提取码: k1h6

---

3.1 使用前准备

将以下文件放在同一目录：

merge_hex.exe
boot.hex
app.hex

---

3.2 操作步骤

1. 双击运行 merge_hex.exe

2. 程序自动：

   • 扫描当前目录 .hex

   • 取前两个文件

   • 执行合并

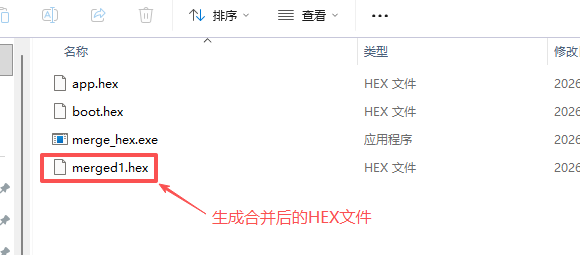

3. 输出文件：

merged1.hex

---

3.3 成功提示

✅ 合并完成: merged1.hex

---

• 自动扫描 .hex 文件

• 默认取前两个，因为exe程序中会自动扫描前两个hex文件，所以在同exe程序目录下只保留合并的两个hex即可，hex命名没有要求。

• 输出固定为 merged1.hex

---

四、常见问题分析（工程重点）

---

4.1 地址冲突

地址冲突: 0x08001234

原因：

• Boot 和 APP 写入同一地址

典型错误：

• APP 起始地址仍是 0x08000000

解决：

• 修改 APP 工程地址（Keil）：

IROM1 Start = 0x08008000

---

4.2 选错 HEX 文件

工具默认：

hex_files[0]
hex_files[1]

如果目录里有多个 hex，会选错

特别注意：

只保留：
boot.hex
app.hex

---

五、结语

在 MCU 开发中，Bootloader + APP 架构几乎是标配。 而 HEX 合并，是从“开发阶段”走向“工程化”的关键一步。
