MATLAB代码：基于分布式优化的多产消者非合作博弈能量共享 关键词：分布式优化 产消者 非合作博弈 能量共享 仿真平台: matlab 主要内容：为了使光伏用户群内各经济主体能实现有序的电能交易，提出了一种基于光伏电能供需比（SDR）的内部价格模型。 在考虑经济性和舒适度的基础上，提出了用户参与需求响应（DR）的效用成本模型。 由于内部电价是以各时段光伏用户群内的供需比为基础，用户之间针对电价的需求响应行为可构成非合作博弈，在证明该博弈问题存在纳什均衡解的基础上，提出了分布式优化算法对用户的纳什均衡策略进行求解。 最后，通过实际算例验证了所提模型在减少用电成本、提高光功率互用水平上的有效性。 代码为复现，效果非常好，是深入研究学习的必备程序，强烈推荐！

一、代码整体概述

本MATLAB代码围绕“分布式优化、产消者、非合作博弈、能量共享”四大核心关键词，实现了市场模式下光伏用户群的电能共享与需求响应模型。代码以《市场模式下光伏用户群的电能共享与需求响应模型》为参考依据，通过构建基于光伏电能供需比（SDR）的内部价格模型和考虑经济性与舒适度的效用成本模型，将用户需求响应行为转化为非合作博弈问题，最终利用分布式优化算法求解纳什均衡策略，达到减少用户用电成本、提高光功率互用水平的核心目标。代码复现效果优异，适用于光伏能源共享领域的深入研究与学习。

二、核心模块与功能详解

（一）主程序模块（main.m）

作为整个系统的入口与调度中心，负责初始化参数、控制迭代流程、协调各模块交互，直至满足收敛条件后终止计算。

1. 数据加载与初始化

• 加载用户原始负荷数据（RU2），包含办公楼、商业用户1、商业用户2、公寓1、公寓2共5类用户的24小时负荷数据。
• 定义5类用户的光伏功率时间序列（s1-s5），涵盖一天24小时的光伏输出变化，结合光伏装配容量计算总光伏功率（solar）。
• 初始化关键参数：最大迭代次数（MAX_ITER=200）、绝对收敛阈值（ABSTOL=2e-3）、相对收敛阈值（RELTOL=1e-3）、用户数量（N=5）。
• 创建记录数组，用于存储迭代过程中的购售电电价（pSrecord、pBrecord）、各用户用电量（x1record-x5record）、电价误差（rs）等数据，为后续分析与绘图提供支撑。

2. 迭代流程控制

• 初始状态下，将用户原始负荷作为初始用电量，设置初始内部售电电价为0.4元/(kW·h)、购电电价为1.0元/(kW·h)。
• 迭代过程：
  1. 调用getPrice函数，根据当前负荷与光伏功率的差值（净负荷）计算内部购售电电价。
  2. 调用updatex函数，基于当前电价优化各用户的用电量，确保用户效用成本最小化。
  3. 更新净负荷数据，计算相邻两次迭代的电价误差（s1、s_2）。
  4. 判定收敛条件：当购电电价误差和售电电价误差均小于ABSTOL时，迭代终止，此时的电价与用电量即为纳什均衡解；否则重复上述步骤。
• 输出程序运行时间（toc(t_start)），直观反映算法效率。

（二）电价计算模块

包含getPrice.m和getPrice2.m两个核心函数，基于光伏电能供需比（SDR）构建内部价格模型，实现电价的动态计算，是连接用户行为与博弈均衡的关键。

1. 核心原理

SDR（供需比）定义为集群内总售电功率（TSP）与总购电功率（TBP）的比值，即SDR=|neg/pos|（neg为总售电量，pos为总购电量），电价随SDR动态调整，体现“供需决定价格”的市场规律。

2. getPrice.m功能

• 遍历24小时各时段，统计该时段内所有用户的总购电量（pos）和总售电量（neg）。
• 售电电价计算：
• 当SDR>1（光伏功率过剩），售电电价设为上网电价（numda2=0.4元/(kW·h)），鼓励用户增加用电消纳过剩光伏。
• 当0≤SDR≤1（光伏功率可满足部分购电需求），售电电价按公式计算：p(i,1)=(numda1numda2)/((numda1-numda2)SDR+numda2)，其中numda1=1.0元/(kW·h)（市电电价），电价随SDR增大而降低。
• 购电电价计算：
• 当SDR≥1，购电电价设为上网电价（numda2=0.4元/(kW·h)）。
• 当0≤SDR≤1，购电电价按公式计算：p(i,2)=p(i,1)SDR+numda1(1-SDR)，介于售电电价与市电电价之间，平衡购售双方利益。

3. getPrice2.m功能

在getPrice基础上引入电价平滑机制，通过加权平均（0.3znew + 0.7zold）融合新旧负荷数据，避免电价波动过大，提高模型稳定性，售电电价与购电电价的计算逻辑在SDR分段处理上与getPrice一致，仅数据输入方式不同。

（三）用户用电优化模块（update_x.m）

基于当前电价，通过求解用户效用成本最小化问题，得到各用户的最优用电量，体现用户的需求响应行为。

1. 约束条件设置

• 总用电量约束：用户调整后的24小时总用电量与原始总用电量保持一致（sum(xi)=sum(Pave,i)），确保用户基本用电需求不变。
• 功率上下限约束：各时段用电量不得低于原始负荷最小值、高于原始负荷最大值（min(Pave,i)≤xi^h≤max(P_ave,i)），避免切除基本负荷或超出供电容量。
• 舒适度约束：通过mycon.m函数限制用电量调整幅度，最大调整比例不超过10%（max(abs(x-L)./L)≤0.1），平衡经济性与舒适度。

2. 目标函数求解

调用MATLAB内置的fmincon函数，最小化用户效用成本函数（funx.m），该函数综合考虑电费支出与负荷调整带来的舒适度损失，具体形式为：

MATLAB代码：基于分布式优化的多产消者非合作博弈能量共享 关键词：分布式优化 产消者 非合作博弈 能量共享 仿真平台: matlab 主要内容：为了使光伏用户群内各经济主体能实现有序的电能交易，提出了一种基于光伏电能供需比（SDR）的内部价格模型。 在考虑经济性和舒适度的基础上，提出了用户参与需求响应（DR）的效用成本模型。 由于内部电价是以各时段光伏用户群内的供需比为基础，用户之间针对电价的需求响应行为可构成非合作博弈，在证明该博弈问题存在纳什均衡解的基础上，提出了分布式优化算法对用户的纳什均衡策略进行求解。 最后，通过实际算例验证了所提模型在减少用电成本、提高光功率互用水平上的有效性。 代码为复现，效果非常好，是深入研究学习的必备程序，强烈推荐！

f = 0.01((x-L))'((x-L)) + pthis'*(x-Solar)

其中：

• 第一项为舒适度损失成本，α=0.01为舒适度系数，x为调整后用电量，L为原始负荷，调整幅度越大，损失成本越高。
• 第二项为电费成本，pthis根据用户净功率（x-Solar）确定：净功率为正（购电）时取购电电价，净功率为负（售电）时取售电电价。

（四）辅助计算与分析模块

包含多个功能函数，用于成本计算、结果分析、数据可视化等，为模型验证与效果评估提供支持。

1. 成本与收益计算

• CalOrgfee.m：计算用户未参与需求响应时的原始用电成本，购电时按1.0元/(kW·h)计费，售电时按0.4元/(kW·h)结算。
• MGOprofit.m：计算光伏共享服务商的收益，基于负荷与光伏功率的匹配量（chargep=min(abs(load),abs(PV))）和单位收益（0.01元/(kW·h)）计算总利润。
• result.m：计算迭代过程中各用户的效用成本（含电费与舒适度损失）、总效用成本，为收敛性分析提供数据支撑。

2. 需求响应水平评估（DRpenetrationlevel.m）

通过统计用户负荷调整量（sumDR）与原始总负荷（sum1）的比值，量化需求响应的参与程度；同时统计光伏功率消纳量（sums），评估光功率互用水平。

3. 数据可视化与分析

• plotCi_xi.m：绘制不同舒适度系数（α=0.01、0.02、0.03）下，用户效用成本与用电量的关系曲线，直观展示舒适度要求对成本的影响。
• plotPr_Xi.m：分析用电量与电价的关联特性，为电价机制合理性验证提供依据。
• pricingRule.m：绘制SDR与购售电电价的关系曲线，清晰呈现电价随供需关系的变化规律。
• normalization.m：对用户效用成本进行归一化处理（[0,1]区间），便于对比不同用户的成本变化趋势。

（五）其他辅助函数

• generateK.m：根据用户净负荷状态生成成本系数k，购电状态（净负荷>0）时k=1(1+L)，售电状态（净负荷<0）时k=0.4(1+L)，用于辅助优化计算。
• update_p.m：动态调整步长系数a，根据误差比例（r/s）自适应扩大或缩小步长，优化收敛速度。
• funz.m与update_z.m：用于辅助变量z的优化计算，增强模型灵活性（当前版本中主要为预留扩展功能）。

三、关键技术特性

（一）非合作博弈与纳什均衡

• 博弈主体：5类光伏用户，均以自身效用成本最小化为目标，自主调整用电行为。
• 策略空间：各用户在约束条件内的24小时用电量组合。
• 均衡证明：通过附录B中的定理B1和B2证明，效用成本函数为严格凹函数，收益函数为严格拟凸函数，博弈存在唯一纳什均衡解，确保算法收敛的理论合理性。

（二）分布式优化特性

• 用户自治：各用户仅需根据服务商发布的电价信息，独立优化自身用电量，无需知晓其他用户的负荷与光伏数据，保护用户隐私。
• 集中协调：服务商仅负责计算并发布电价，不直接干预用户决策，实现“分散决策、集中协调”的分布式架构，适用于大规模光伏用户集群。

（三）多目标平衡

• 经济性：通过内部电价激励用户错峰用电、消纳光伏，降低整体用电成本，算例显示总用电成本从11698.3元降至11119.5元。
• 舒适度：通过用电量调整幅度约束和舒适度成本项，避免过度调整导致用户体验下降。
• 能源效率：提高光伏功率互用水平，减少向大电网倒送功率，降低对电网的冲击。

四、仿真结果与验证

（一）收敛性验证

• 电价收敛：经过约20-40次迭代后，购售电电价误差收敛至1e-3以下，趋于稳定值。

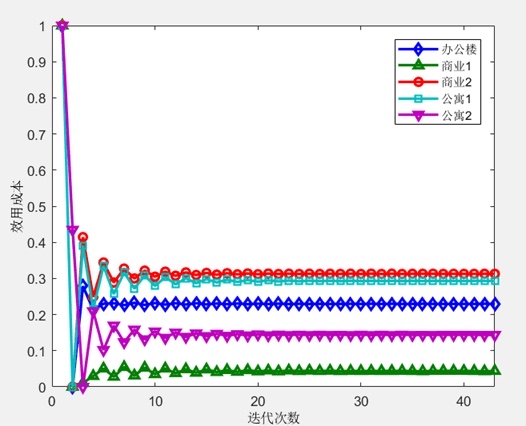

• 成本收敛：用户效用成本随迭代次数增加逐渐振荡下降，最终收敛至稳定值，验证了纳什均衡的实现。

（二）核心指标改善

• 用电成本：各类用户成本均有不同程度降低，其中商业用户2成本降低最为显著（从4077.7元降至3880.5元），总成本降低约4.95%。
• 光功率互用：调整后净功率曲线更平缓，光伏功率过剩时段的倒送功率减少，消纳率显著提高。
• 电价合理性：光伏功率充足时段（10:00-16:00）电价较低，鼓励用户多用电；光伏功率稀缺时段（07:00-09:00、17:00-18:00）电价较高，引导用户少用电，符合市场供需规律。

（三）参数敏感性分析

• 舒适度系数α：α增大时，用户可调整负荷减少，除商业用户2外（因电价降低获益），其他用户成本上升，电价收敛速度加快。
• 负荷转移比例θ：θ从5%增至10%时，用户负荷转移量增大，光伏丰富时段的SDR降低，电价略有上升，但光功率消纳率进一步提高。

五、使用说明与注意事项

（一）运行环境

• 推荐MATLAB R2017b及以上版本，确保fmincon等优化函数正常运行。
• 需加载RU2.mat等原始数据文件，确保用户负荷、光伏功率等基础数据格式正确（24×5矩阵，行代表小时，列代表用户）。

（二）参数调整

• 可修改MAX_ITER、ABSTOL等迭代参数，平衡计算精度与效率。
• 调整α（舒适度系数）、θ（负荷转移比例）等参数，适配不同用户群体的需求特性。
• 支持扩展用户数量（修改N值）和光伏装配容量（调整solar计算逻辑），适配不同规模的光伏用户集群。

（三）结果查看

• 迭代过程数据存储于pSrecord、x1record、valcost等数组，可直接调用plot函数绘制电价收敛曲线、用电量变化曲线、成本趋势曲线等。
• 核心输出结果包括：最终内部购售电电价表、各用户优化前后成本对比表、程序运行时间、需求响应渗透率等。

六、总结

本代码完整复现了基于分布式优化的多产消者非合作博弈能量共享模型，通过动态电价机制引导用户需求响应，最终实现用电成本降低与光功率互用水平提升的双重目标。代码架构清晰、模块划分合理，兼具理论严谨性与工程实用性，可作为光伏能源共享、需求响应、博弈论优化等领域的研究基础，也可通过扩展储能模块、考虑预测误差等进一步完善功能。
