基于stm32的手势识别智能家居(有完整资料)
本设计是基于stm32的手势识别智能家居系统,主要实现以下功能:(1)使用一个led显示屏来显示相关功能数据和信息;(2)通过一个灯光模块来实现对智能家居中的灯光控制模拟;(3)通过一个手势识别模块来识别手势;(4)通过一个语音播报模块来播放音乐;(5)一个风扇模块;(6)一个舵机来实现窗户开关的模拟;
资料查找方式:
特纳斯电子(电子校园网):搜索下面编号即可
编号:
T0982203M
设计简介:
本设计是基于stm32的手势识别智能家居系统,主要实现以下功能:
(1)使用一个led显示屏来显示相关功能数据和信息;
(2)通过一个灯光模块来实现对智能家居中的灯光控制模拟;
(3)通过一个手势识别模块来识别手势;
(4)通过一个语音播报模块来播放音乐;
(5)一个风扇模块;
(6)一个舵机来实现窗户开关的模拟;
标签:STM32、舵机、继电器、手势传感器、语音播报

基于stm32的手势识别智能家居:中控部分、输入部分和输出部分。下面分别对这三部分进行概述:
中控部分概述
中控部分以STM32F103C8T6单片机为核心,负责整个智能家居系统的数据处理与控制。它接收来自输入部分的手势传感器和独立按键的信号,通过内部程序逻辑对这些信号进行解析和处理,然后根据处理结果向输出部分发送控制指令。STM32F103C8T6单片机的高性能与丰富的外设接口为系统的稳定运行和灵活扩展提供了坚实基础。
输入部分概述
-
手势传感器模块:该模块能够识别用户的手势动作,如滑动、点击等,并将这些手势信号转化为电信号发送给单片机。用户可以通过手势来切换系统界面,以及控制风扇、LED灯和音乐的开关,实现无接触的智能控制。
-
供电电路:为整个智能家居系统提供稳定可靠的电源,确保所有组件能够正常工作。供电电路的设计需考虑功耗、电压稳定性和安全性等因素。
-
四个独立按键:提供额外的用户交互方式,用户可以通过按键直接控制风扇、LED灯、窗户和音乐的开关状态。按键设计简洁明了,易于操作。
输出部分概述
-
OLED显示屏:用于显示智能家居系统的当前状态,包括风扇、LED灯、窗户的开关状态等信息。OLED显示屏具有色彩鲜艳、对比度高、视角广等优点,能够提供清晰直观的视觉反馈。
-
继电器控制风扇:继电器模块接收单片机的控制信号,通过控制电路的通断来驱动风扇的开关。继电器具有隔离和放大控制信号的作用,能够保护单片机免受高电压或高电流的损害。
-
LED灯:通过单片机控制LED灯的开关和亮度,实现智能家居的照明控制。LED灯具有节能、环保、寿命长等优点,是现代智能家居中常用的照明设备。
-
舵机:在智能家居系统中,舵机用于控制窗户的开合。单片机通过发送控制信号给舵机,使舵机产生旋转运动,从而带动窗户的开合。舵机具有定位精确、控制灵活等特点,适用于需要精确控制的场景。
-
语音播报模块:该模块能够接收单片机的指令,播放预设的语音内容,如音乐、提示音等。在智能家居系统中,语音播报模块可以用于播报音乐或提供操作反馈,增强用户体验。
5 实物调试
5.1 电路焊接总图

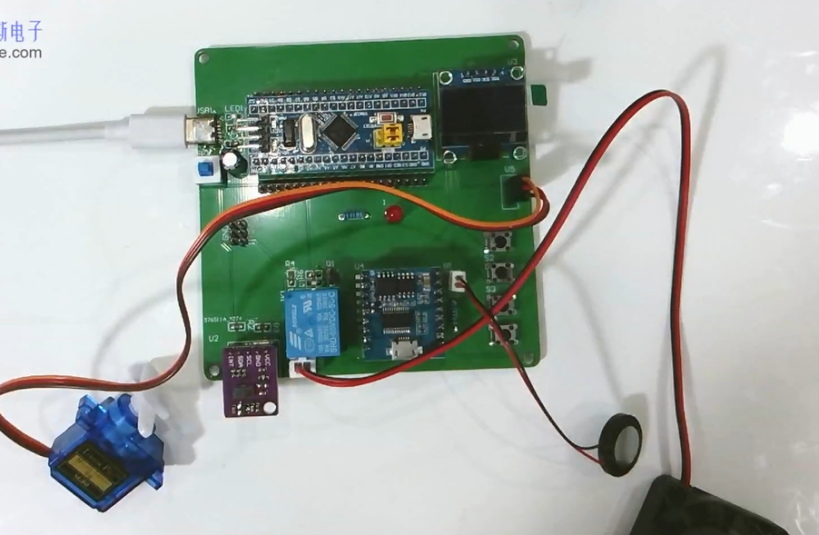

首先在AD中根据各个模块画出原理图,然后导出PCB进行连线,最后通过嘉立创进行打板。板子到手之后就是焊接过程,第一部分是电源模块,将电源接口、电源开关、1k电阻、两个电容进行滤波和一个指示灯依次焊接,焊接好之后插入Type-C电源,指示灯点亮,电源模块测试正常。第二部分是显示模块,排母焊接好后,将OLED显示屏插入排母。第三部分是单片机最小系统板,因为最小系统板已经引出了程序烧录接口和自带复位电路,所以只要焊接两个排母将单片机最小系统板插入排母。第四部分是手势传感器,排母焊接好后,将传感器插入排母。第五部分是独立按键。第六部分为LED灯。第七部分是舵机。第八部分是一个继电器,控制风扇。第九部分是DY-SV17F模块,通过该模块播放音乐。下图5-1为焊接完整实物图:

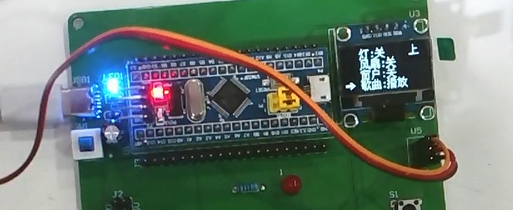

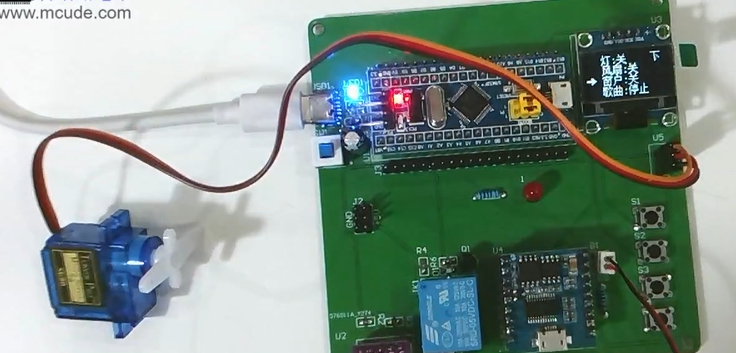

图5-1电路焊接总图
5.2 开关灯

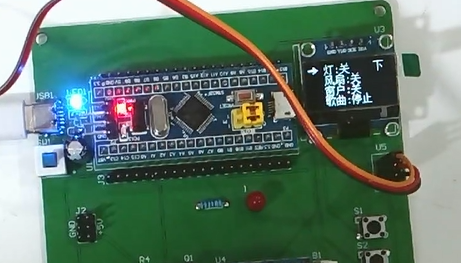

如图5-2、5-3所示,按下按键1或箭头指向灯时识别到上下的手势,可控制灯的开关。

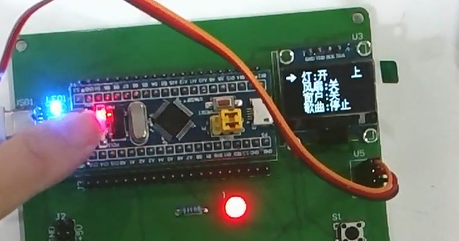

图5-2开灯图

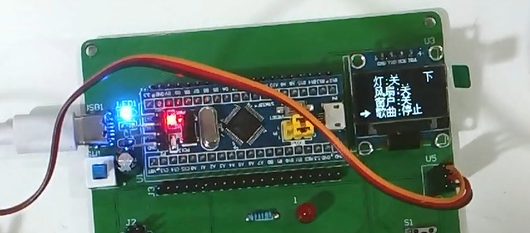

图5-3关灯图
5.3 开关风扇

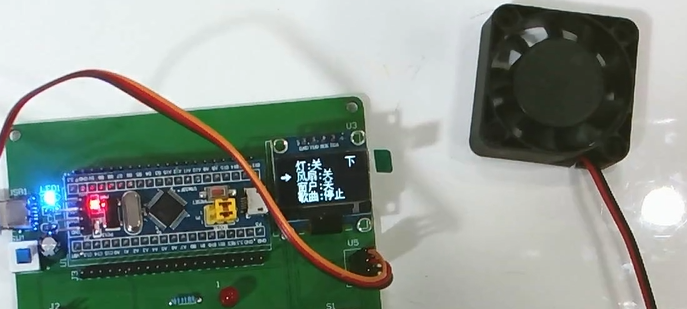

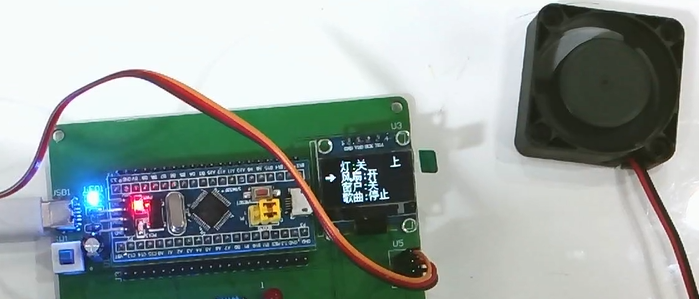

如图5-4、5-5所示,按下按键2或箭头指向风扇时识别到上下的手势,可控制风扇的开关。

图5-4开风扇图

图5-5关风扇图
5.3 开关窗户
如图5-6、5-7所示,按下按键3或箭头指向窗户时识别到上下的手势,可控制窗户的开关。

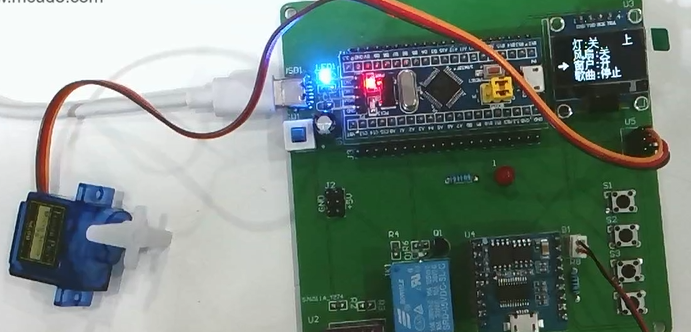

图5-7开窗户图

图5-8关窗户图
5.4 控制歌曲
如图5-9、5-10所示,按下按键4或箭头指向歌曲时识别到上下的手势,可控制歌曲的播放和停止。

图5-9播放歌曲图

图5-10停止播放歌曲图
6 仿真调试
6.1仿真总体设计

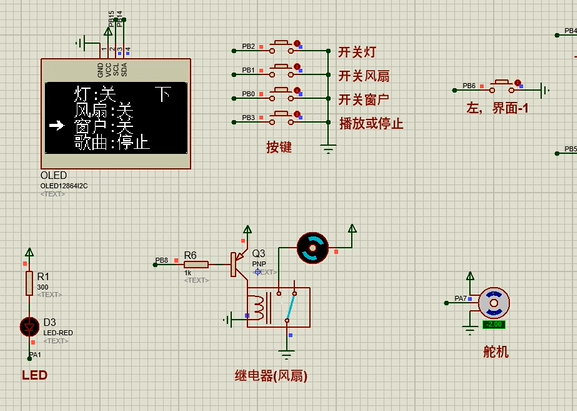

仿真设计总体包括32单片机芯片、OLED显示屏、四个控制按键、一个LED灯、模拟播放音乐的蜂鸣器、一个模拟窗户的舵机、模拟四个手势方向的按键、一个控制风扇的继电器。

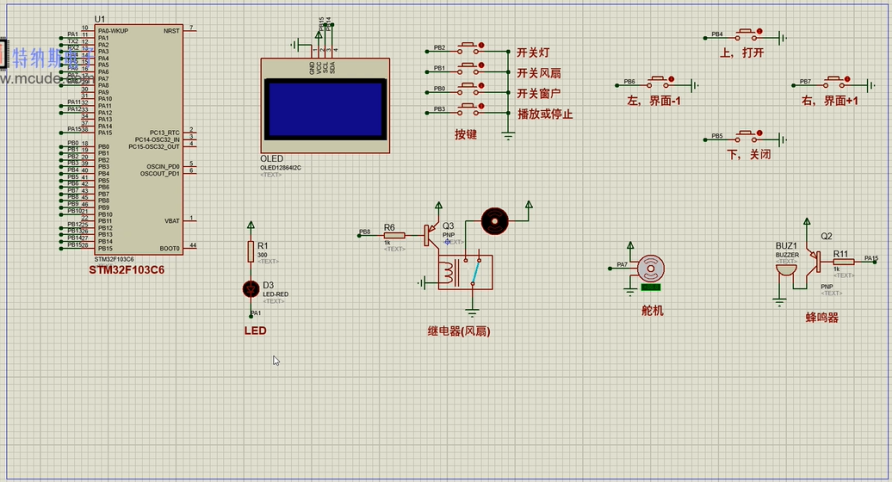

图6-1 仿真设计总图
6.2 开关灯

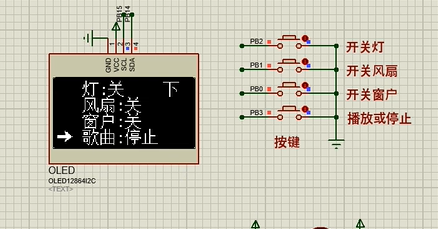

如图6-2、6-3所示,按下按键1或箭头指向灯时识别到上下的手势,可控制灯的开关。

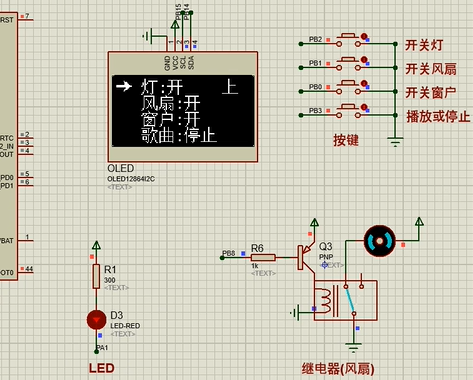

图6-2开灯图

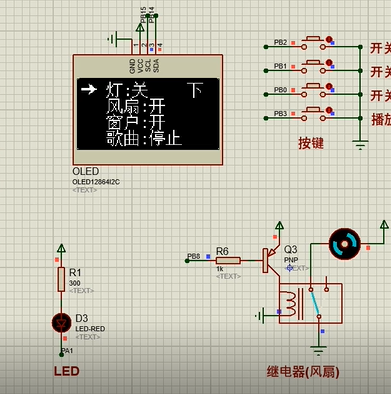

图6-3关灯图
6.3 开关风扇

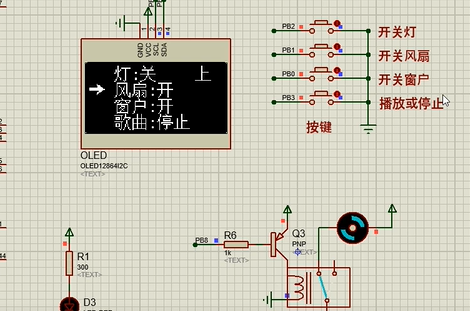

如图6-4、6-5所示,按下按键2或箭头指向风扇时识别到上下的手势,可控制风扇的开关。

图6-4开风扇图

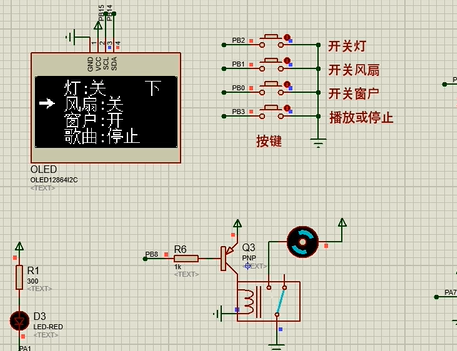

图6-5关风扇图
6.3 开关窗户
如图6-6、6-7所示,按下按键3或箭头指向窗户时识别到上下的手势,可控制窗户的开关。

图6-7开窗户图

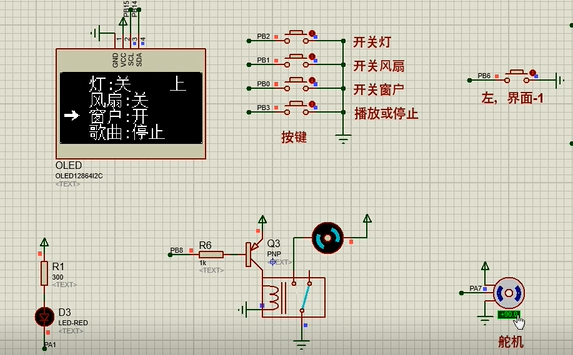

图6-8关窗户图
6.4 控制歌曲

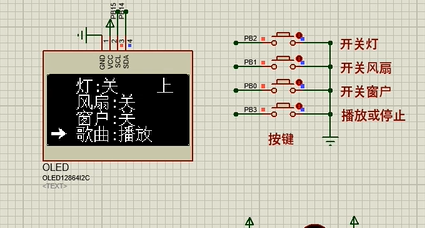

如图6-9、6-10所示,按下按键4或箭头指向歌曲时识别到上下的手势,可控制歌曲的播放和停止。

图6-9播放歌曲图

图6-10停止播放歌曲图
设计说明书部分资料如下
设计摘要:
本设计是基于单片机的手势识别智能家居系统,此系统是以手势传感器、语音播报模块和舵机为主要研究对象,STM32F103单片机为主要控制关键。使用手势传感器控制窗户、风扇、歌曲和灯的开关等。OLED显示屏主要显示窗户、风扇、歌曲和灯的开关和识别到的手势。独立的按键可以单独控制窗户、风扇、歌曲和灯的开关。基于单片机的手势识别智能家居系统是一种结合了单片机技术和手势识别技术的智能家居控制系统。该系统通过使用传感器或摄像头来捕捉用户的手势动作,然后通过单片机进行实时的手势识别和分析。根据用户的手势动作,系统可以实现对家居设备的控制,如灯光调节、电器开关、窗帘控制等。
该系统的优势在于无需使用物理开关或遥控器,用户可以通过简单的手势动作完成家居设备的控制,提供了更加直观、便捷的操作体验。此外,手势识别技术的应用也为家居系统增加了智能化和人机交互的特点,使得家居环境更加智能、舒适。
关键词:单片机;语音播报模块;手势传感器;舵机;继电器
字数:10000+
目录:
摘 要
ABSTRACT
1 引 言
1.1 选题背景及实际意义
1.2 国内外研究现状
1.3 课题主要内容
2 系统设计方案
2.1 系统整体方案
2.2 单片机的选择
2.3 电源方案的选择
2.4 显示方案的选择
3系统设计与分析
3.1 整体系统设计分析
3.2 主控电路设计
3.3 显示模块
3.4 语音播报模块
3.6 舵机
3.6 手势传感器
4 系统程序设计
4.1 编程软件介绍
4.2 主程序流程设计
4.3 按键函数流程设计
4.4 监测函数流程设计
5 实物调试
5.1 电路焊接总图
5.2 开关灯
5.3 开关风扇
5.3 开关窗户
5.4 控制歌曲
6 仿真调试
6.1仿真总体设计
6.2 开关灯
6.3 开关风扇
6.3 开关窗户
6.4 控制歌曲
结 论
参考文献
致 谢
