智能充电管理系统（有完整资料）

本设计是基于单片机的智能充电管理系统，主要实现以下功能：1.通过按键来切换显示电压电流与电池电量预计充满时间界面。2.检测的电压电流通过模数转换芯片将模拟量转换为数字量传递给单片机。3.通过显示器实时显示测得的电流电压量、电池是否充满、电池容量百分比和预计充满时间。4.通过充放电模块来给电池充电。

特纳斯电子-官方

297人浏览 · 2026-03-17 10:03:59

特纳斯电子-官方 · 2026-03-17 10:03:59 发布

资料查找方式：

特纳斯电子（电子校园网）：搜索下面编号即可

编号：

T0892204C

设计简介：

本设计是基于单片机的智能充电管理系统，主要实现以下功能：

1.通过按键来切换显示电压电流与电池电量预计充满时间界面。
2.检测的电压电流通过模数转换芯片将模拟量转换为数字量传递给单片机。
3.通过显示器实时显示测得的电流电压量、电池是否充满、电池容量百分比和预计充满时间。
4.通过充放电模块来给电池充电。

标签：51单片机、LCD1602、充放电模块、模数转换芯片
题目扩展：手机充电器、万用表

智能充电管理系统

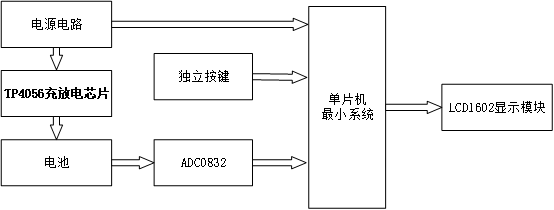

基于单片机的智能充电管理系统：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分：STC89C52单片机

简要描述：
STC89C52单片机作为智能充电管理系统的核心控制器，负责接收和处理来自输入部分的各类数据，包括电源电压、充电电流、电池电量百分比以及充电时间等关键信息。通过内部预设的程序逻辑，单片机对这些数据进行处理和分析，然后根据处理结果向输出部分发送相应的控制信号，以实现智能充电管理的功能。单片机还负责协调整个系统的运行，确保各个模块之间的通信和数据传输的准确性和稳定性。

输入部分

简要描述：

电源电路：为整个智能充电管理系统提供稳定可靠的电源供应，确保系统能够持续正常运行。电源电路的设计需要考虑到系统的功耗需求和电源稳定性等因素，以确保系统在各种环境下都能稳定工作。
独立按键：作为用户与系统交互的重要接口，独立按键允许用户切换系统界面，以便查看不同的充电管理信息。按键的灵活性和易用性提高了系统的用户体验。
供电转换模块（由电源电路、TP4056充放电芯片、电池和ADC0832组成）：该模块负责将输入的电源电压转换为适合电池充电的电压，并通过TP4056充放电芯片对电池进行充电管理。同时，利用ADC0832模数转换器实时监测充电过程中的电压、电流等参数，为单片机提供精确的充电状态数据。
ADC0832模数转换器：用于将模拟信号（如电压、电流）转换为数字信号，以便单片机进行处理和分析。在本设计中，ADC0832负责检测充电过程中的电压、电流值，以及计算电池电量百分比和充电时间等关键信息。

输出部分

简要描述：

LCD1602显示模块：作为智能充电管理系统的显示接口，LCD1602负责显示当前的电压、电流、电池电量百分比以及充电时间等关键信息。通过清晰的字符显示和直观的界面设计，用户可以方便地了解电池的充电状态和系统的运行情况。LCD1602的可靠性和稳定性确保了显示信息的准确性和可读性。

5 实物调试

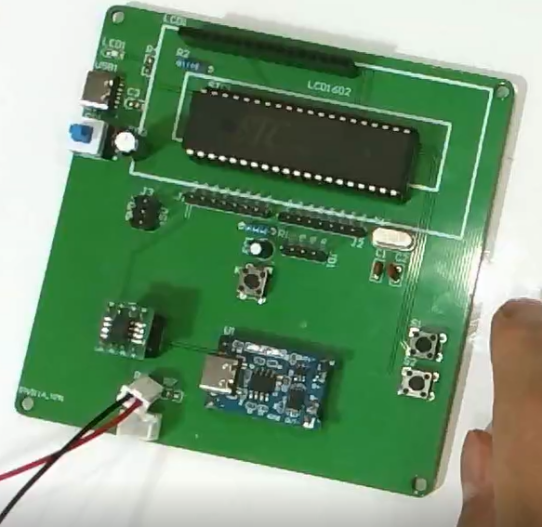

5.1 电路焊接总图

首先将电路焊接在集成板上，共有以下部分，第一部分是电源模块，将电源插座、电源开关、10k电阻和一个指示灯依次焊接，焊接好之后插入DC 电源，指示灯点亮，电源模块测试正常。第二部分是显示模块，排针焊接好后，将LCD1602显示屏插入排针。第三部分是单片机模块，本次课题使用的是STC89C52单片机。第四部分是复位电路模块，一个复位按键、10uF极性电容、10k电阻为一个模块焊接，构成复位电路。第五部分是晶振电路模块，由两个30pF瓷片电容、一个11.05926MHz晶振焊接而成。第六部分是USB转TTL模块，焊接下载接口GND、TXD、RXD，将HEX文件下载到单片机中，查看是否能下载正常,测试验证一切正常。第七部分是独立按键模块。第八部分为TP4096充放电模块，第九部分模数转换芯片。下图5-1为焊接完整实物图：

图5-1电路焊接总图

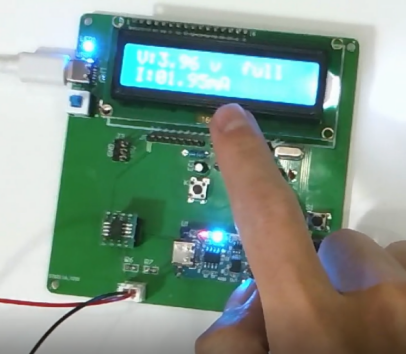

5.2 检测电压电流测试

如图5-2所示，下图为上电后，此时显示屏显示测得的电压电流。

图5-2电压电流检测实物图

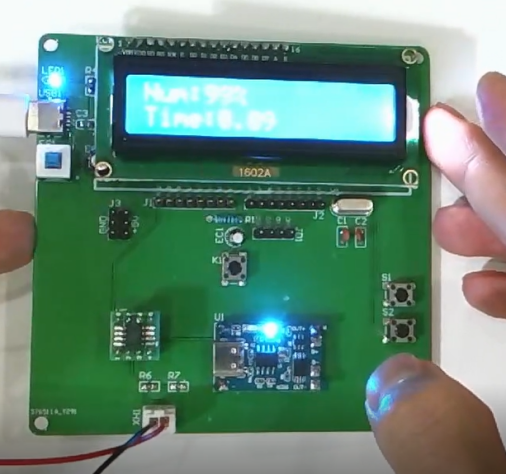

5.3 切换显示充电时间与电量

如图5-3所示，当我们按键按下切换显示充电时间和电池电量显示。

图5-3切换显示电池电压和电流实物图

6 仿真调试

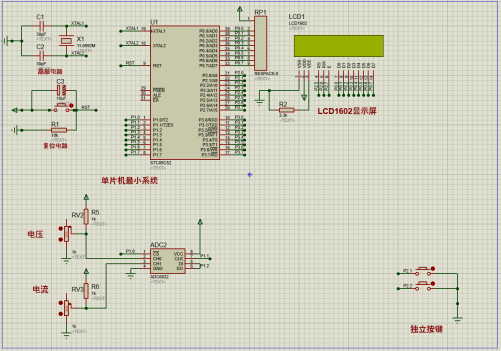

6.1仿真总体设计

仿真总共包括四部分，分别为设计总体控制系统单片机，显示模块LCD1602，ADC模数转换芯片，检测电池的电压与电量，独立按键。如图6-1-1为整体仿真的设计。

图6-1-1 仿真总览

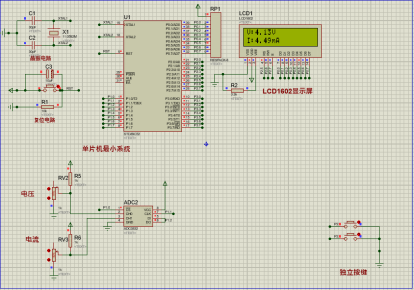

6.2显示检测电压电流

当开始仿真之后屏幕上会显示当前检测出的电压与电流，通过移动ADC检测的滑动变阻器可以改变检测的电压与电流数值数值。如图6-2-1。

图6-2-1显示电压电流

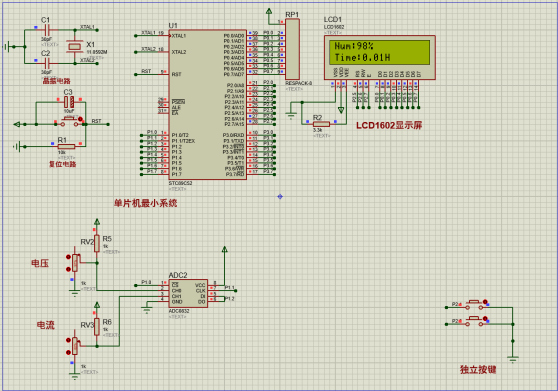

6.3显示检测的电量与充电时间

如图6-3-1所示，按键按下切换显示电池的电量与充电时间。

图6-2-1 显示电量

设计说明书部分资料如下

设计摘要：

本设计旨在开发一款基于单片机的智能充电管理系统，以实现电压、电流和电池电量的实时监测与管理功能。系统通过按键切换界面，将电压电流数据与电池状态信息展示在LCD1602液晶显示器上，同时计算并显示预计充满时间和电池容量百分比。通过模数转换芯片，将电压电流模拟信号转换为数字信号，为单片机提供准确的数据输入。充放电模块负责对电池进行充电，以实现智能的电池管理。本设计的关键功能包括界面切换、电压电流测量、电池状态检测和预计充满时间计算。通过创新地整合单片机、LCD1602液晶显示器和充放电模块，系统能够实时监测电池状况，为用户提供直观的信息。这对于电池管理、使用效率优化以及延长电池寿命具有重要意义。通过实验验证，本设计的智能充电管理系统在电压电流测量的准确性、电池状态显示的实时性以及预计充满时间的计算精度等方面均取得了良好的效果。这一成果不仅有望为电池管理领域提供可行解决方案，也为单片机在嵌入式系统中的应用探索提供了实际案例。

关键词：单片机；ADC模数转换；阈值报警
