一、项目概要

本项目基于51单片机，实现两组独立LED灯通过4个独立按键分别控制上下循环移动功能。按键采用低电平有效触发，LED低电平点亮，灯珠移动到头后自动循环折返，程序使用 _crol_ / _cror_ 循环移位函数来实现。

二、硬件设计

1. 核心器件

- STC89C51/AT89C51 单片机

- 红色/绿色LED灯 16个

- 220Ω 限流电阻 16个

- 独立按键 4个 - 10K 上拉电阻 4个（或使用单片机内部上拉）

- 12MHz 晶振、22pF 电容、10K 复位电阻等最小系统配件

2. 电路连接方式

（1） LED部分（低电平点亮）

- 左侧LED：P0口控制

- D9 = P0.0、D8 = P0.1、D7 = P0.2、D6 = P0.3 - D5 = P0.4、D4 = P0.5、D3 = P0.6、D2 = P0.7

- 右侧LED：P2口控制

- D10 = P2.0、D11 = P2.1、D12 = P2.2、D13 = P2.3 - D14 = P2.4、D15 = P2.5、D16 = P2.6、D17 = P2.7

- 每个LED串联220Ω限流电阻后接地。

（2）按键部分（低电平有效）

- P1.0：左侧LED上移

- P1.1：左侧LED下移

- P1.2：右侧LED上移

- P1.3：右侧LED下移

- 按键一端接IO口，一端接地，IO口内部上拉使能。

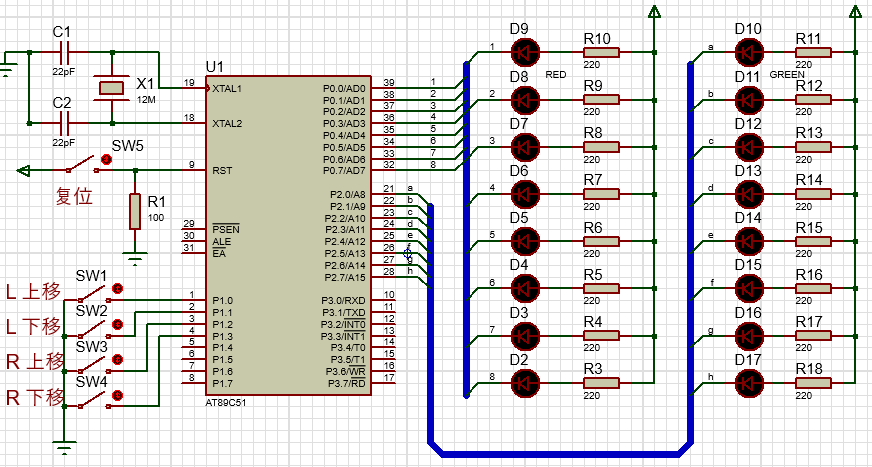

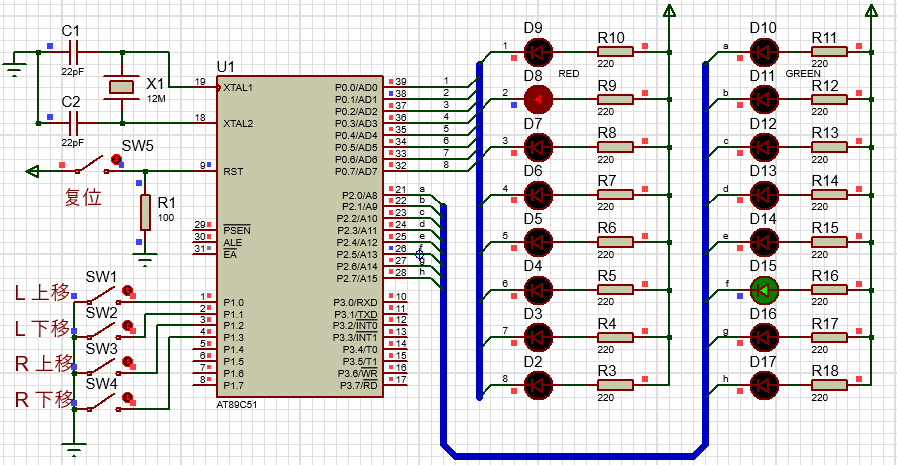

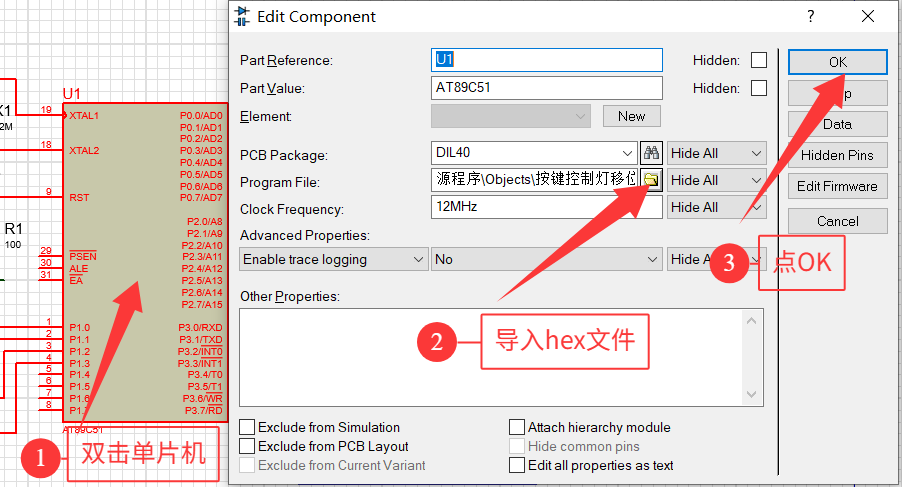

可参考下图电路连接：

三、软件设计

1. 程序设计思路

- > 定义两组LED控制端口（P0、P2）与4个按键引脚（P1_0~P1_3）。

- > 使用 _crol_ （循环左移）、 _cror_ （循环右移）实现灯珠无缝循环移动。

- > 采用软件消抖，按键按下延时确认后再执行移位操作。

- > 左右两组LED独立控制，互不影响，上电默认点亮初始位。

- > 主循环中持续扫描按键状态，根据按键触发执行对应上下移动逻辑。

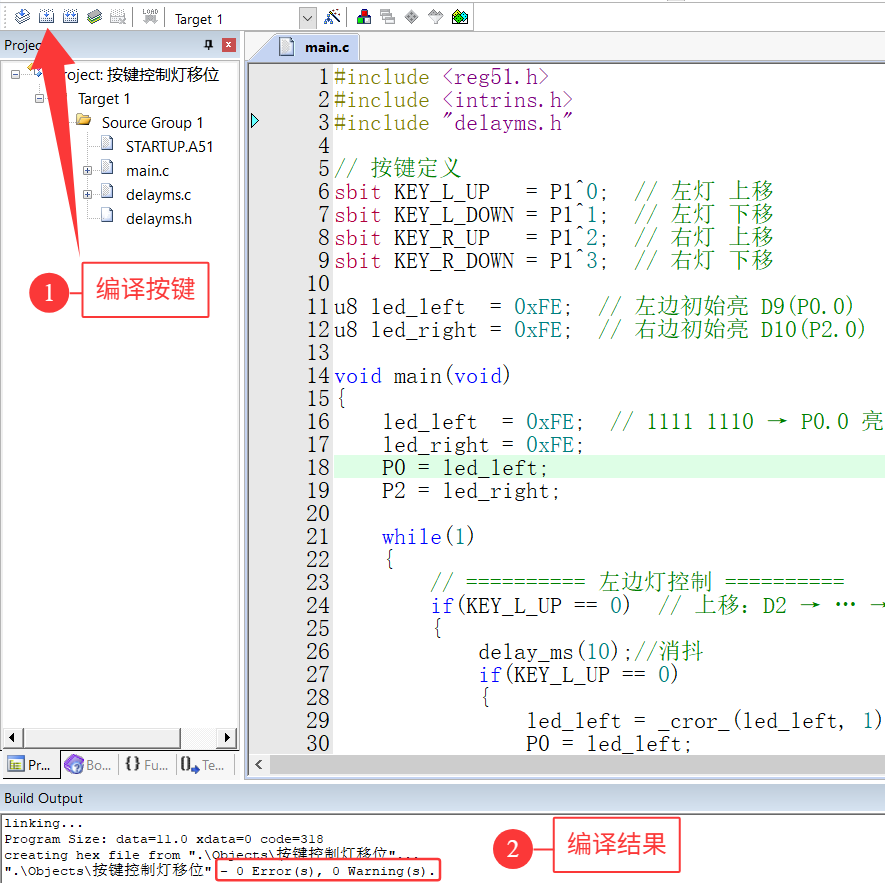

2. 完整代码

#include <reg51.h>
#include <intrins.h>
#include "delayms.h"

// 按键定义
sbit KEY_L_UP   = P1^0;  // 左灯 上移
sbit KEY_L_DOWN = P1^1;  // 左灯 下移
sbit KEY_R_UP   = P1^2;  // 右灯 上移
sbit KEY_R_DOWN = P1^3;  // 右灯 下移

u8 led_left  = 0xFE;  // 左边初始亮 D9(P0.0)
u8 led_right = 0xFE;  // 右边初始亮 D10(P2.0)

void main(void)
{
    led_left  = 0xFE;  // 1111 1110 → P0.0 亮
    led_right = 0xFE;
    P0 = led_left;
    P2 = led_right;

    while(1)
    {
        // ========== 左边灯控制 ==========
        if(KEY_L_UP == 0)  // 上移：D2 → … → D8 → D9
        {
            delay_ms(10);//消抖
            if(KEY_L_UP == 0)
            {
                led_left = _cror_(led_left, 1);  // 循环右移
                P0 = led_left;
                while(KEY_L_UP == 0);  // 等待松开
            }
        }

        if(KEY_L_DOWN == 0)  // 下移：D9 → D8 → … → D2
        {
            delay_ms(10);
            if(KEY_L_DOWN == 0)
            {
                led_left = _crol_(led_left, 1);  // 循环左移
                P0 = led_left;
                while(KEY_L_DOWN == 0);
            }
        }

        // ========== 右边灯控制 ==========
        if(KEY_R_UP == 0)
        {
            delay_ms(10);
            if(KEY_R_UP == 0)
            {
                led_right = _cror_(led_right, 1);
                P2 = led_right;
                while(KEY_R_UP == 0);
            }
        }

        if(KEY_R_DOWN == 0)
        {
            delay_ms(10);
            if(KEY_R_DOWN == 0)
            {
                led_right = _crol_(led_right, 1);
                P2 = led_right;
                while(KEY_R_DOWN == 0);
            }
        }
    }
}
