设计简介：

本设计是基于单片机的智能养花装置系统，主要实现以下功能：

1、可通过显示屏显示土壤温湿度
2、可通过显示屏显示光照强度
3、可自动、手动浇水
4、可自动、手动遮光与补光
5、可通过WIFI模块连接到云平台

标签：STM32单片机、OLED12864、WIFI模块、湿度传感器、继电器、DS18B20、光敏电阻
题目扩展：智能浇花系统、温度控制系统

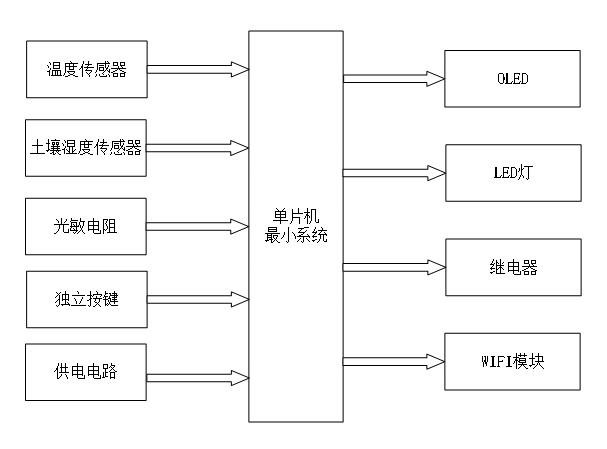

基于云平台的智能养花装置设计与实现：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分：

中控部分是整个智能养花装置的大脑，由STM32F103C8T6单片机担当。它负责接收来自输入部分的各种环境数据（如温度、湿度、光照强度等），经过内部处理（如数据比较、逻辑判断等），再向输出部分发出控制指令，以调节花卉的生长环境。

输入部分：

输入部分由五个关键模块组成，分别负责采集花卉生长环境的不同参数：

1. DS18B20温度传感器：实时检测并提供当前环境的温度数据。
2. 土壤湿度传感器：测量土壤中的水分含量，反映土壤的湿度状况。
3. 光敏电阻：感知当前的光照强度，为光照调节提供依据。
4. 独立按键模块：允许用户手动设置湿度和光照的阈值，以便系统根据这些设定进行自动调节。
5. 供电电路：为整个系统提供稳定可靠的电源供应。

输出部分：

输出部分根据中控部分的指令，对花卉生长环境进行相应的调节：

1. OLED显示模块：直观显示当前的温度、湿度、光照强度以及用户设置的阈值等信息，便于用户了解花卉的生长状况。
2. LED灯：作为光照补充手段，当光照强度低于设定阈值时，自动开启以增加光照。
3. 水泵继电器和遮阳网继电器：分别控制水泵的开关和遮阳网的升降。当土壤湿度低于或高于设定阈值时，水泵继电器控制水泵的开启或关闭以调节土壤湿度；当光照强度过高时，遮阳网继电器控制遮阳网的降下以遮挡阳光。
4. WIFI模块：实现装置与云平台的连接，将采集到的环境数据上传至云平台，并允许用户通过云平台远程查看数据、设置阈值或进行其他操作。

设计说明书部分资料如下

设计摘要：

本论文介绍了一种基于单片机的智能养花装置系统，旨在为植物提供适宜的生长环境。该系统通过监测土壤温湿度、光照强度等参数，实现自动浇水、遮光与补光功能，同时具备远程连接到云平台的特性。随着城市化进程的加速，室内植物养护面临挑战，本系统为用户提供了便捷的植物养护解决方案。

在系统设计方面，本系统包括单片机、土壤温湿度传感器、光照传感器、液位传感器、执行器、WIFI模块和显示屏等组件。单片机作为核心控制单元，负责数据采集、决策控制和云平台通信。

系统实现了多项关键功能。首先，土壤温湿度监测功能通过传感器实时监测植物根部环境，并将数据在显示屏上显示。其次，光照强度监测功能感知周围光照情况，为用户提供植物所需光照信息。自动浇水功能确保植物保持适宜湿度，当土壤湿度低于阈值时，系统自动启动水泵进行浇水。自动遮光与补光功能根据光照传感器数据调整遮光板和补光灯，维护适宜的光照条件。此外，用户可通过显示屏手动控制系统，实现手动浇水和调整遮光板等操作。系统还支持通过WIFI模块连接到云平台，用户可通过手机App随时监控植物状态并进行远程控制。

通过实验验证，本系统在为植物提供适宜生长环境方面表现出可靠性和有效性。基于单片机的智能养花装置系统在城市化背景下，为植物养护提供了切实可行的解决方案，为室内植物的健康生长保驾护航。

关键词：单片机，智能养花装置，土壤温湿度，光照强度，远程连接

字数：10000+

目录：

摘　要

ABSTRACT

1　引 言

1.1 选题背景及实际意义

1.2 国内外研究现状

1.3 课题主要内容

2　系统设计方案

2.1 系统整体方案

2.2 单片机的选择

2.3 电源方案的选择

2.4 显示方案的选择

2.5 温度检测方案的选择

3系统设计与分析

3.1 整体系统设计分析

3.2 主控电路设计

3.2.1 STM32F103C8T6单片机

3.2.2 晶振电路和复位电路

3.3 液晶屏显示模块

3.4 DS18B20传感器检测温度模块

4 系统程序设计

4.1 编程软件介绍

4.2 主程序流程设计

4.3 按键函数流程设计

4.4 显示函数流程设计

4.5 处理函数流程设计

5 实物调试

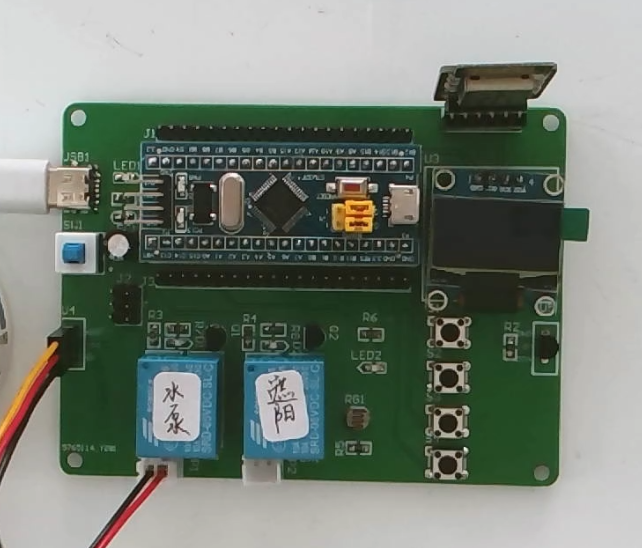

5.1 电路焊接总图

5.2 智能养花装置实物测试

5.3 设置阈值测试

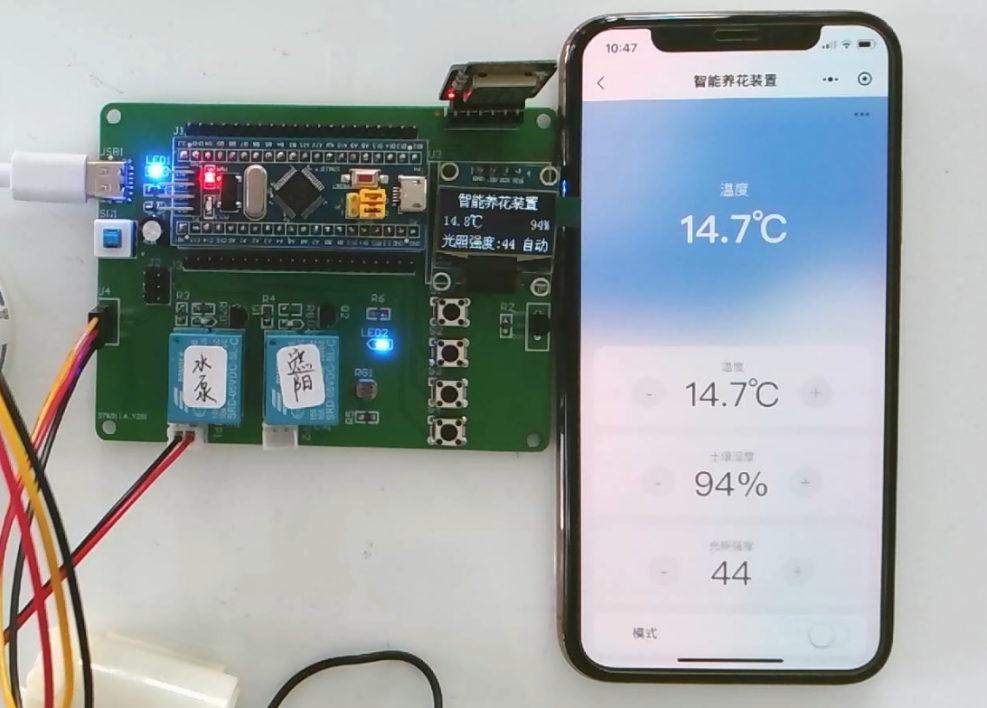

5.4WIFI测试

6 仿真调试

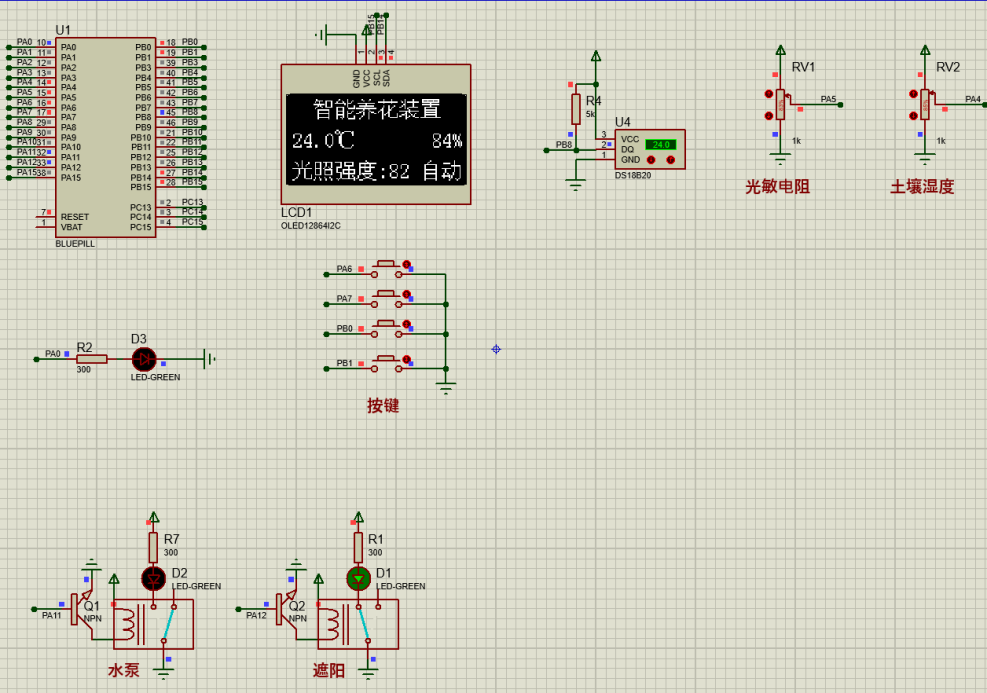

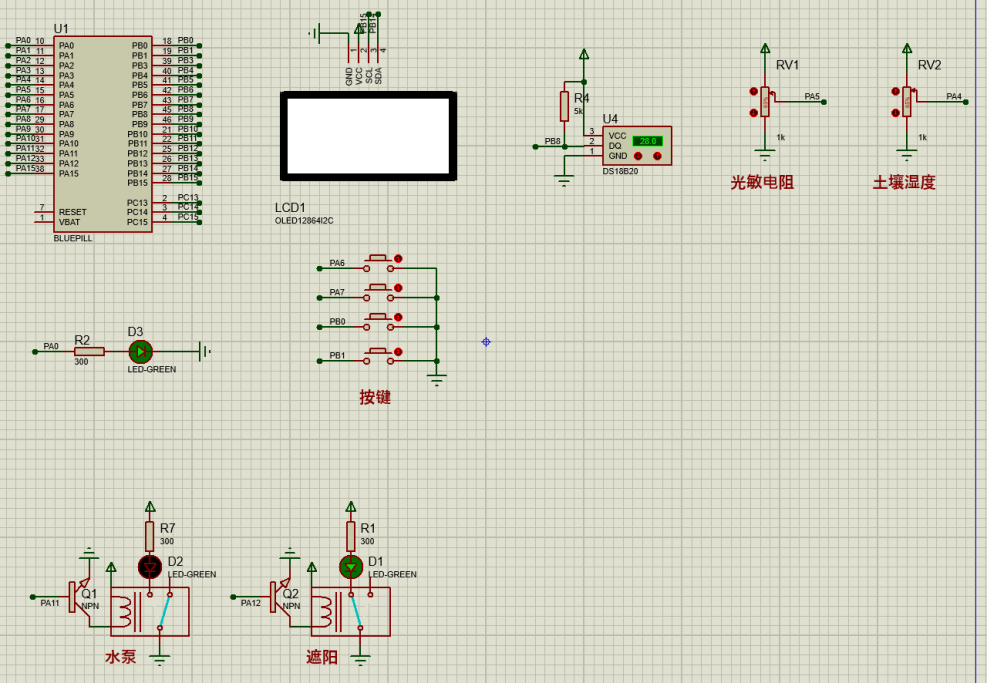

6.1仿真总体设计

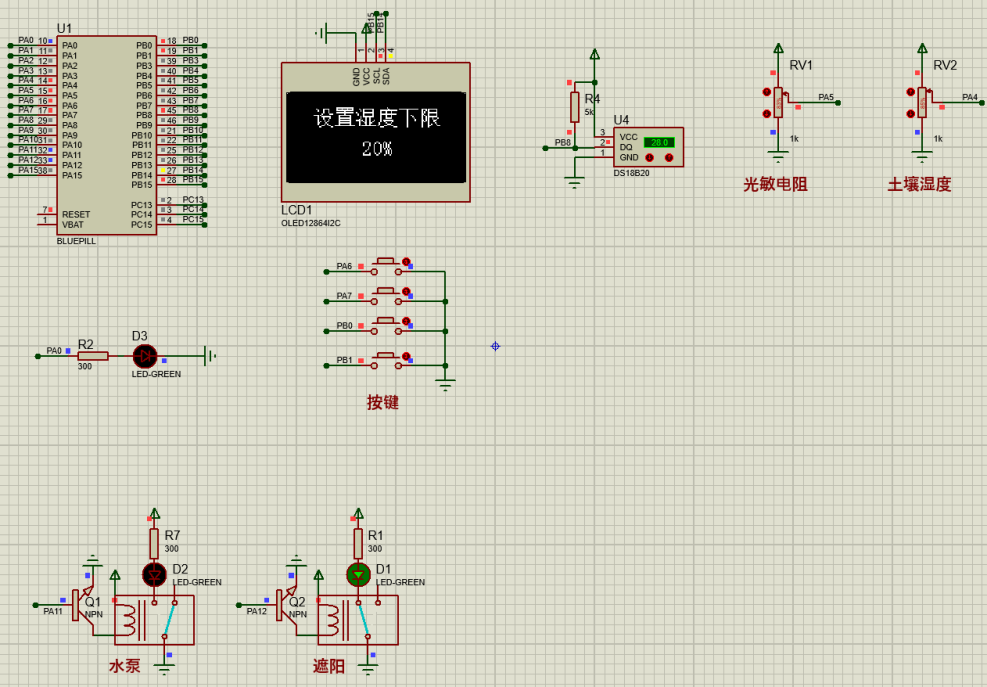

6.2按键调节阈值测试

6.3温度检测测试

结  论

参考文献

致  谢
