GUI-Guider项目结构大揭秘

好的,让我们来看看这个GUI-Guider生成的项目到底长啥样!

项目目录结构树

TTT2/

├── custom/                     # 自定义代码目录

├── generated/                  # 自动生成的代码目录

│   ├── guider_customer_fonts/  # 自定义字体

│   ├── guider_fonts/           # GUI-Guider生成的字体

│   ├── images/                 # 图片资源

│   ├── events_init.c/h         # 事件初始化代码

│   ├── generated.mk            # 编译脚本

│   ├── gui_guider.c/h          # GUI-Guider核心代码

│   ├── setup_scr_screen.c      # 屏幕设置代码

│   └── widgets_init.c/h        # 控件初始化代码

├── import/                     # 导入资源目录

├── lib/                        # 库文件目录

├── lvgl/                       # LVGL图形库源码

├── lvgl-simulator/             # LVGL模拟器

├── ports/                      # 平台移植层

├── temp/                       # 临时文件目录

├── CMakeLists.txt              # CMake构建文件

├── LICENSE.txt                 # 许可证文件

├── SCR.txt                     # 屏幕配置文件

└── TTT2.guiguider              # GUI-Guider项目配置文件

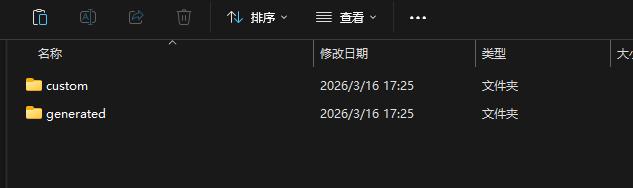

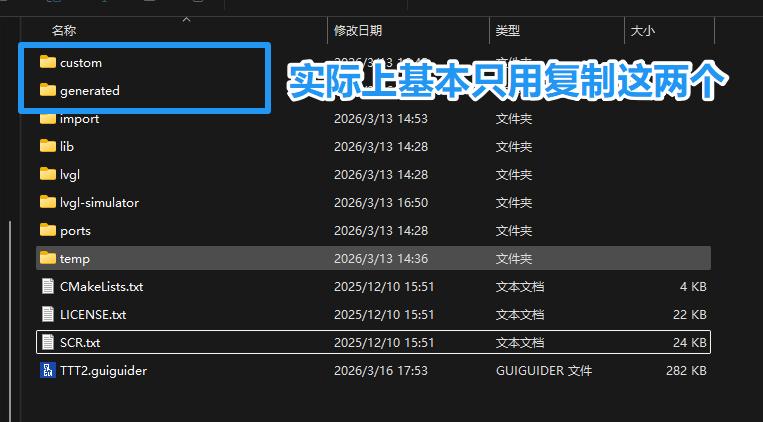

眼花缭乱是吧，但是其实平常只用得到两个文件夹，也就是

custom/ - 自定义代码目录

generated/ - 自动生成的代码目录

generated这个文件夹里的代码都是GUI-Guider自动生成的,请勿手动修改! 每次在GUI界面上操作,生成的代码就会自动更新到这里。挑三个最重要的说:

images/ - 导入的图片资源都在这

guider_fonts/ - GUI-Guider生成的字体文件

guider_customer_fonts/ - 自定义导入的字体文件

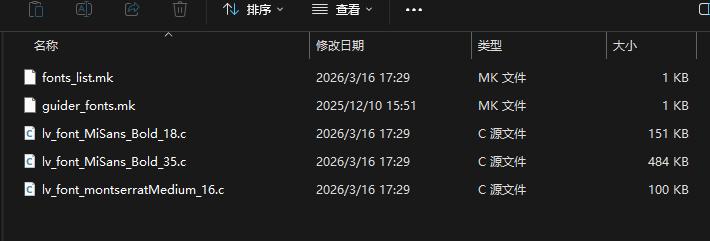

可以看到，每用一个字号，都会单独的被自动的取模，所以做项目的时候，尽量不要用太多的不同字号的字体，因为每个字体都会把ASCII码全部都取模一遍，很占空间，当然，汉字是单独储存的，用到的才会取模。

GUI-Guider粘贴文件到VSCODE上，编译老是报错

好啦，这个其实也是老问题了，原因是，当文件目录出现变动或者文件内容出现大幅度修改的时候，vscode先前构建好的目录或者链接的数据就检测不到了，所以就会报错，当然，你可以点垃圾桶重新构建整一个文件，但是那样真的太浪费时间了，而且也没有必要，所以给出一个神奇小代码。

idf.py reconfigure

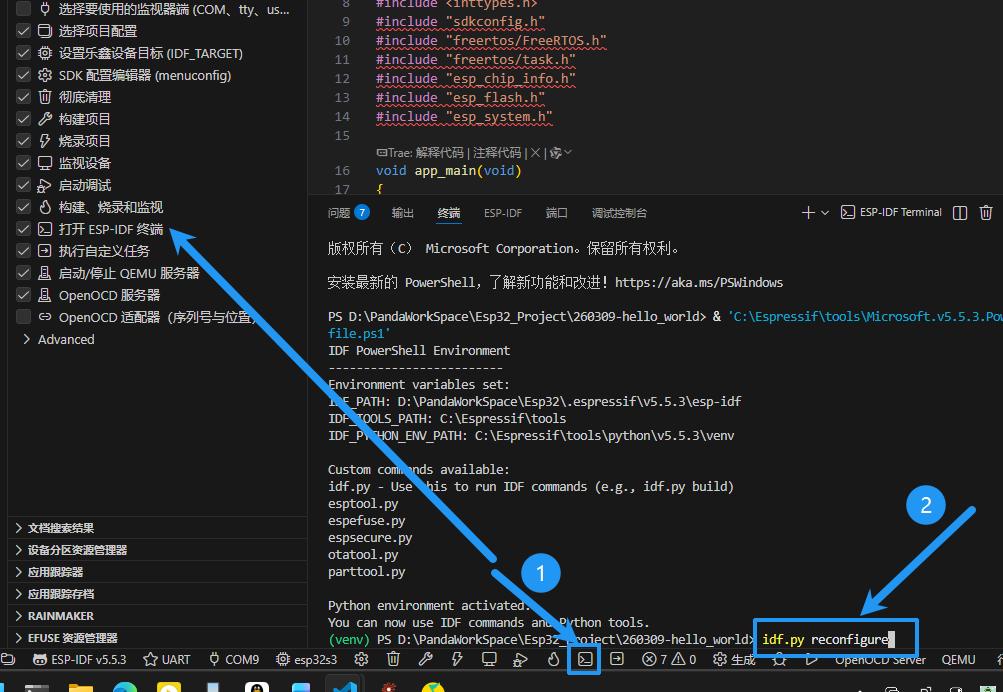

使用方法如下图

等待完成后再进行编译，就可以看到原来报错的内容或者各种奇怪的编译报错问题就解决啦！

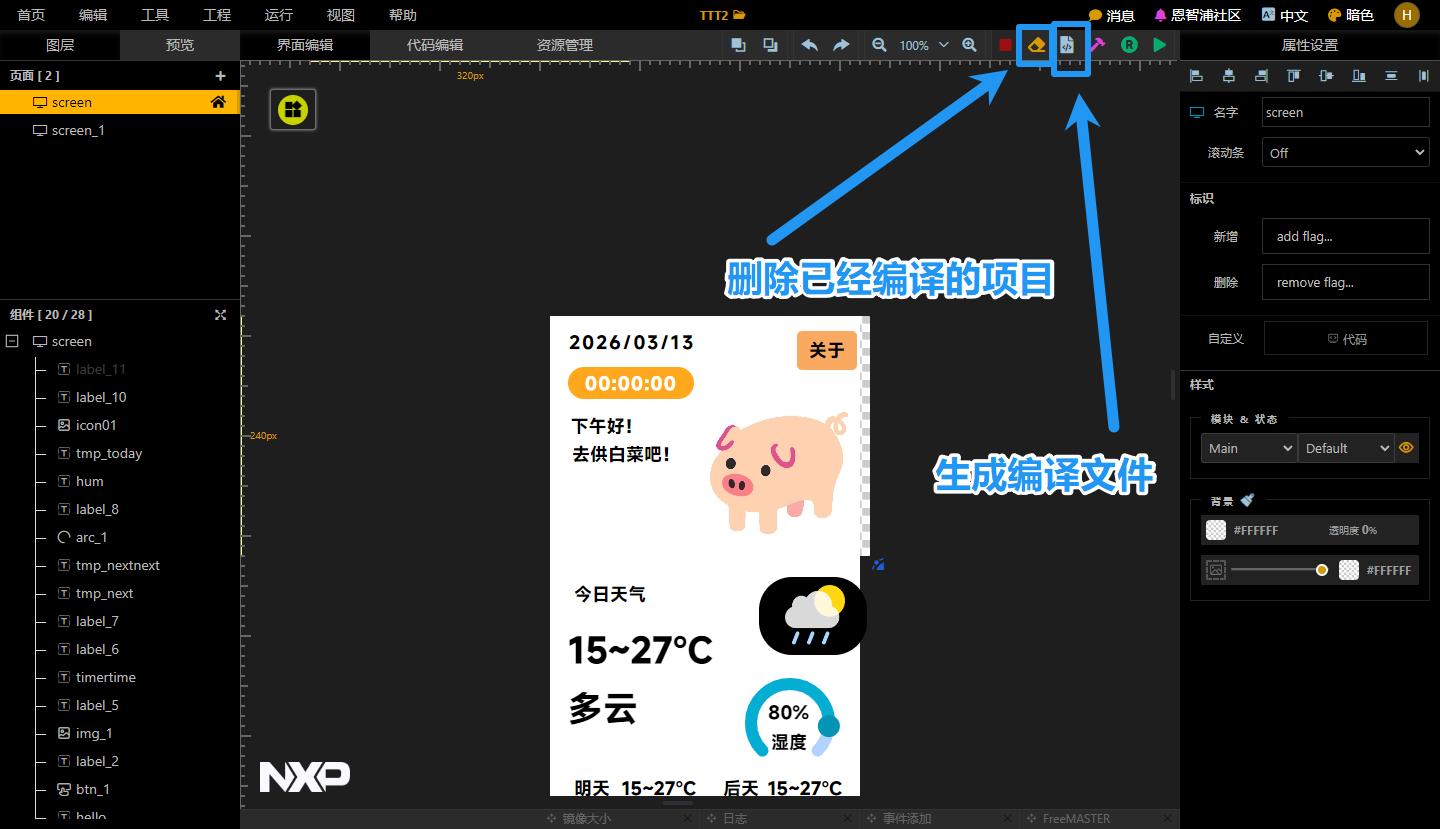

GUI-Guider削减体积小技巧

这两个按钮强烈建议都多嗯嗯，因为有的图片用不到或者改了大小之后，并不会自动的删除旧的文件，所以，多点点，没坏处。

另外，这两个文件夹只要改动过，都十分的建议把整个项目都链接一下，用上面提过的代码。

记得给LVGL上锁

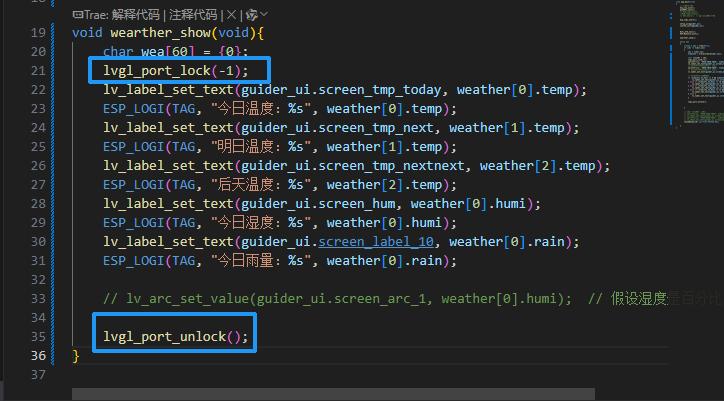

今天烧录下来几乎是最大的坑，估计用freertos任务调度之后会好一些，但是如果没用的话，直接调用lvgl函数来修改一些参数的时候，lvgl会变得非常的不稳定，经常报错，解决办法就是在修改文字信息的时候，给端口加上锁。

主要是因为LVGL 图形库本身不是线程安全的。在 ESP32 的双核处理器上，当以下情况发生时会引发冲突：

1. LVGL 刷新任务在 Core 1 上运行，正在绘制界面
2. 你的业务逻辑在 Core 0 或其他任务中修改 LVGL 对象（如更新文本、修改进度条等）
3. 两者同时访问 LVGL 的内部数据结构，导致竞态条件和内存访问冲突

总结

在使用 LVGL + ESP32 + FreeRTOS 时，必须遵守以下规则：

任何 LVGL API 调用都要用 lvgl_port_lock() 保护

锁内只执行快速的 LVGL 操作

及时调用 lvgl_port_unlock() 释放锁

玩几天LVGL，发现这确实是很方便的工具，记录和总结了一些小技巧，希望读到这里的人，能够有所收获。
