基于单片机的电池电量检测系统设计（有完整资料）

本设计是基于单片机的电池电量检测，主要实现以下功能：1.可以通过显示屏显示检测出的电池电压和电量以及充电时间。2.按键可以切换显示数值的界面。3.通过模数转换芯片获取电压数值，通过检测电阻检测电池电量。4.通过充放电模块来给电池充电。

特纳斯电子-官方

341人浏览 · 2026-03-16 09:45:15

特纳斯电子-官方 · 2026-03-16 09:45:15 发布

资料查找方式：

特纳斯电子（电子校园网）：搜索下面编号即可

编号：

T0622204C

设计简介：

本设计是基于单片机的电池电量检测，主要实现以下功能：

1.可以通过显示屏显示检测出的电池电压和电量以及充电时间。
2.按键可以切换显示数值的界面。
3.通过模数转换芯片获取电压数值，通过检测电阻检测电池电量。
4.通过充放电模块来给电池充电。

标签：STC98C52、充放电模块、LCD1602、ADC

题目扩展：电压表，手机充电器

基于单片机的电池电量检测系统设计

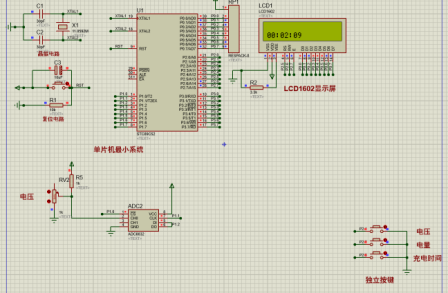

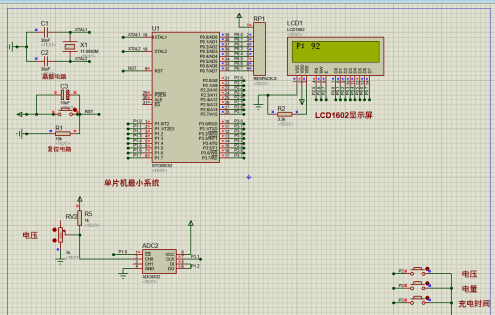

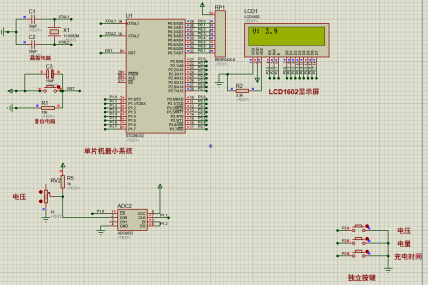

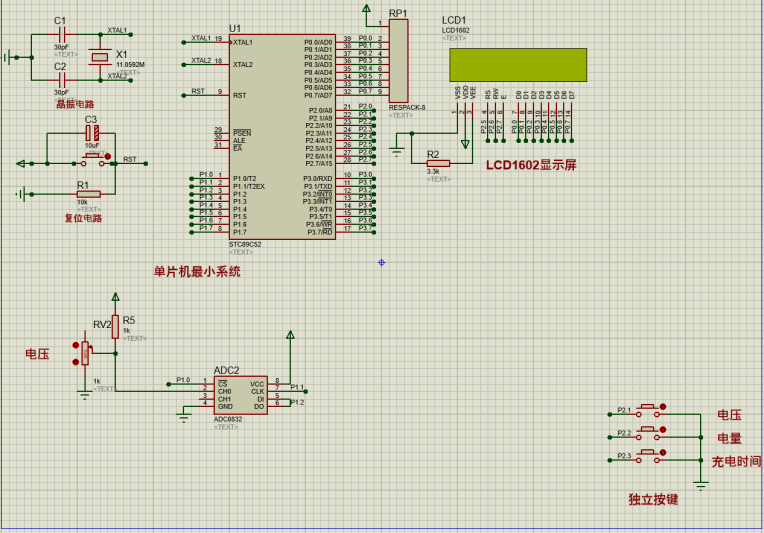

基于单片机的电池电量检测系统设计：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分：STC89C52单片机

简要描述：
STC89C52单片机作为电池检测系统的核心控制器，负责协调整个系统的运行。它接收来自输入部分的数据，包括通过ADC0832模数转换器得到的电池电压和电量信息，以及充放电管理芯片提供的电池状态信息。单片机内部对这些数据进行处理，根据预设的逻辑和算法判断电池状态，并通过输出部分控制显示屏显示相关信息，同时控制充电模块的指示灯状态。此外，单片机还负责响应按键输入，切换系统界面以显示不同的电池参数。

输入部分

ADC0832模数转换器：用于将电池的电压和电量等模拟信号转换为数字信号，以便STC89C52单片机能够读取和处理。ADC0832的高精度和稳定性确保了电池参数的准确测量。
充放电管理芯片：负责电池的供电管理和充电控制。它能够监测电池的电压和电流，确保电池在安全范围内进行充放电操作。同时，充放电管理芯片还提供了与单片机通信的接口，以便单片机能够获取电池的实时状态信息。
三个独立按键：用于用户与系统之间的交互。按键可以切换系统界面，显示不同的电池参数信息，如电压、电量、供电时间等。按键的输入信号被单片机读取并处理。
供电电路（虽然未直接列为输入部分的一部分，但它是系统运行的基础）：为整个系统提供稳定可靠的电源供应。当接入外部电源时，供电电路将电能转换为系统所需的电压和电流，确保所有模块的正常工作。

输出部分

显示屏：作为主要的视觉输出设备，用于显示电池的电压、电量、供电时间等关键信息。显示屏具有清晰的显示效果和友好的用户界面，方便用户随时查看电池状态。
充电模块指示灯：当外部电源接入且电池正在充电时，充电模块的指示灯会亮起，表示充电过程正在进行中。指示灯的亮灭状态反映了充电模块的工作状态。
电池：作为被检测的对象，电池的状态信息通过输入部分被单片机读取并处理。在充电过程中，电池接收来自外部电源的电能进行充电；在放电过程中，电池为系统提供所需的电能。

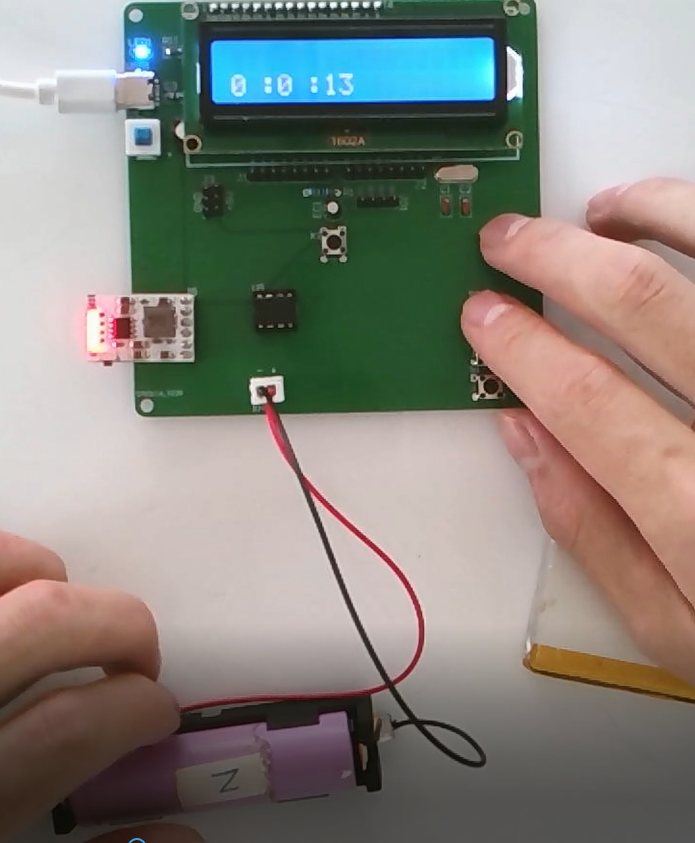

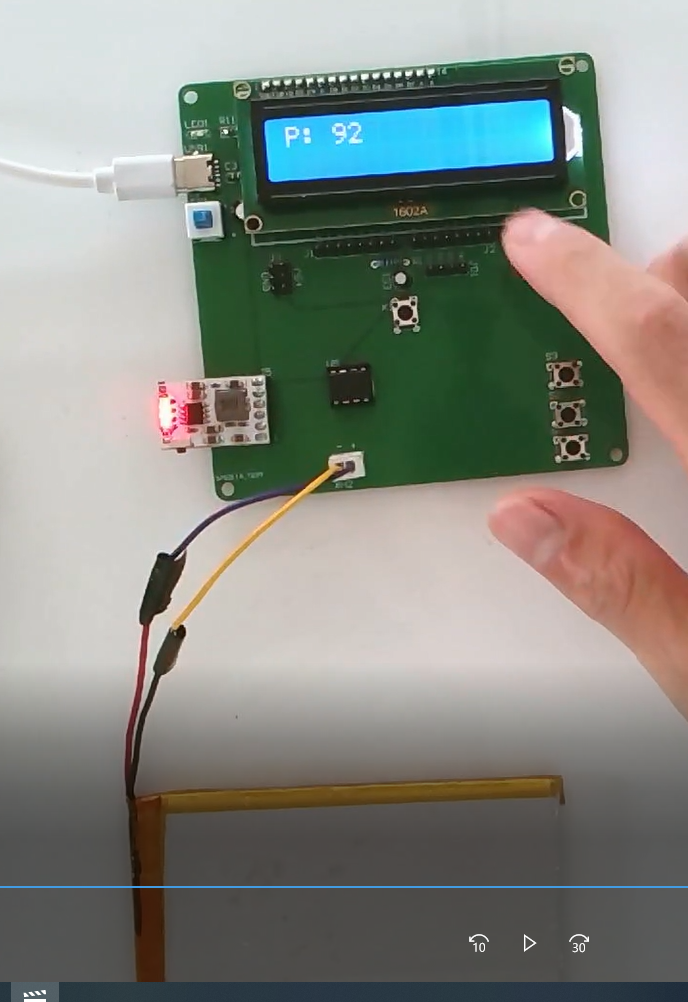

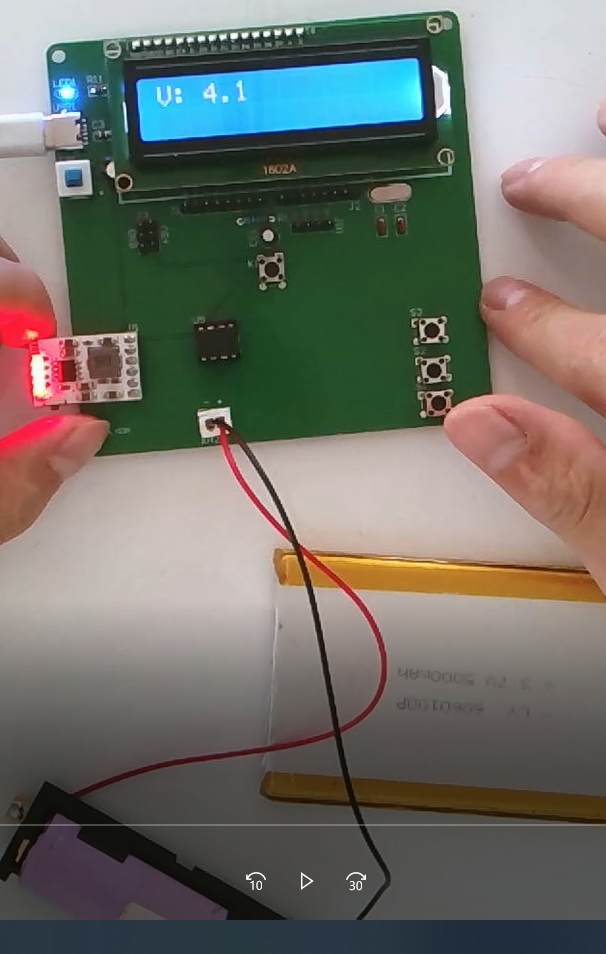

5 实物调试

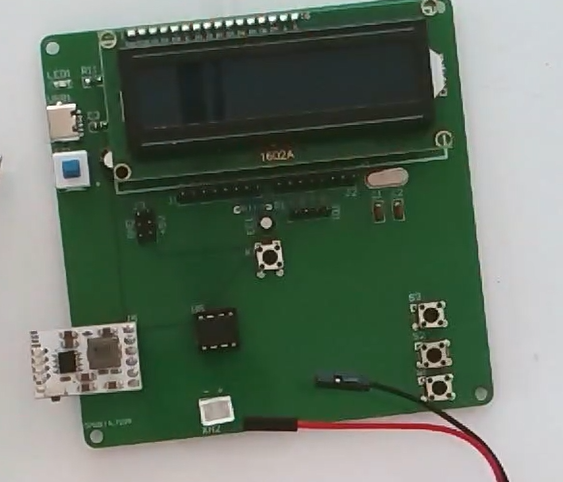

5.1 电路焊接总图

首先将电路焊接在集成板上，共有以下部分，第一部分是电源模块，将电源插座、电源开关、10k电阻和一个指示灯依次焊接，焊接好之后插入DC 电源，指示灯点亮，电源模块测试正常。第二部分是显示模块，排针焊接好后，将LCD1602显示屏插入排针。第三部分是单片机模块，本次课题使用的是STC89C52单片机。第四部分是复位电路模块，一个复位按键、10uF极性电容、10k电阻为一个模块焊接，构成复位电路。第五部分是晶振电路模块，由两个30pF瓷片电容、一个11.05926MHz晶振焊接而成。第六部分是USB转TTL模块，焊接下载接口GND、TXD、RXD，将HEX文件下载到单片机中，查看是否能下载正常,测试验证一切正常。[8]第七部分是独立按键模块。第八部分为ADC转换模块，第九部分充放电模块。下图5-1为焊接完整实物图：
