一、产品基础信息

1. 型号与定位：本次介绍南京扬贺扬（HeYangTek）两款2Gb SLC 型 SPI NAND Flash，型号为HYF2GQ4UAACAE（LCC 6*8 封装）和HYF2GQ4UADCAE（TFBGA24 封装），是面向嵌入式系统的高容量、低引脚数非易失性存储器件，可替代 SPI-NOR Flash。
2. 环保与合规：无明确环保标注，核心聚焦工业级存储性能与兼容性。
3. 核心标识：厂商 ID（MID）为C9h，设备 ID（DID）为52h，可通过 Read ID（9FH）命令读取。

二、核心硬件与存储架构

1. 存储规格（关键数字）

表格

规格项	具体参数	备注
总容量	2Gb(256MB)	含 16MB OOB 区，总存储 256MB+16MB
页容量	2K+128 字节（2176B）	2048 字节用户数据 + 128 字节 OOB（ECC / 元数据）
块规格	64 页 / 块	单块擦除单位，容量 128K+8K 字节
总块数	2048 块	有效块数 **≥2008 块 **，第 1 块出厂保证有效
OTP 区域	8K 字节	4 个完整页，地址 00H~03H，支持永久锁定
地址架构	行地址 RA [16:0]、列地址 CA [11:0]	RA 选块 / 页，CA 访问页内字节（含 OOB）

2. 封装与引脚

• 封装类型：提供LCC 6*8、TFBGA24、WSON-8三种封装，引脚间距分别为 1.27BSC（LCC）、1.008SC（TFBGA24）；
• 核心引脚：8 引脚设计，支持引脚复用，标准 SPI 为 SCLK/CS#/SI/SO/WP#/HOLD#/VCC/GND，双 / 四 SPI 时 SI/SO/WP#/HOLD# 复用为 SIO0~SIO3；
• 引脚功能：SCLK 为串行时钟，CS# 为片选（低有效），WP# 为写保护，HOLD# 为暂停通信，VCC (3.3V)、GND 为电源地。

三、核心功能特性

1. 多 SPI 模式支持
   • 支持标准 SPI（单 IO）、双 SPI（SIO0/SIO1）、四 SPI（SIO0~SIO3），传输速率依次提升 2/4 倍；
   • 支持 SPI 通信Mode0（CPOL=0,CPHA=0）和Mode3（CPOL=1,CPHA=1），数据在 SCLK 上升沿锁存、下降沿输出。
2. ECC 纠错功能
   • 内置14bit/512B ECC纠错，默认上电使能，可通过 SET FEATURE（1FH）命令配置 ECC_EN 位开启 / 禁用；
   • ECC 保护4 个 512B 用户数据块，每块对应 24 字节 ECC 数据，OOB 区前 4 字节元数据无 ECC 保护（可定制全保护）；
   • 支持 ECC 状态检测（ECCS1/ECCS0），可识别 “无错误 / 错误纠正 / 错误未纠正 / 达到最大纠错” 四种状态。
3. 数据保护机制
   • 软硬件写保护：软件可通过 Block Lock 寄存器（A0H）保护全部 / 部分块；硬件可通过 WP#/SIO2 引脚禁用保护位修改；
   • OTP 区域保护：OTP 区支持读写（OTP_EN=1）和永久锁定（OTP_PRT=1），锁定后仅可读取；
   • 块保护默认状态：上电后全块锁定（BP2/BP1/BP0=1），可通过 SET FEATURE 命令解锁指定区域（如上 / 下 1/64、1/32 等）。
4. 可靠性与功耗
   • 可靠性：擦写周期（P/E）100,000 次（至少 4bit/512B ECC），数据保持时间10 年；坏块可自动识别（首页首 OOB 字为 0 则为坏块），无需外部映射管理；
   • 低功耗：最大工作电流30mA，输入 / 输出漏电流≤10μA，支持 HOLD 模式暂停通信（不中断擦 / 编程）。
5. 便捷操作特性
   • 支持内部数据搬移：可将某页数据读至缓存后修改再编程，无需外部主机参与；
   • 支持缓存读 / 编程：2K+128 字节缓存，读操作先将页数据读至缓存，再从缓存多模式输出；

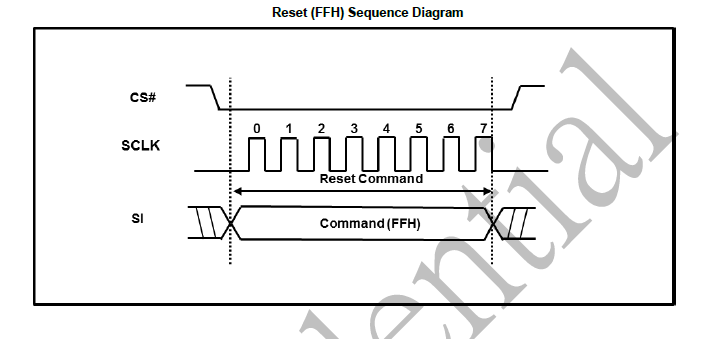

   • 支持复位操作（FFH）：可立即停止所有正在执行的操作（读 / 擦 / 编程）。

四、电气与时序特性

1. 直流特性（VCC=2.7~3.6V）

表格

参数	符号	最小值	典型值	最大值	单位
供电电压	VCC	2.7	3.3	3.6	V
输入漏电流	I_LI	-	-	10	μA
输出漏电流	I_LO	-	-	10	μA
读操作电流	-	-	15	30	mA

2. 交流特性（T=-40~85℃，CL=30pF）

表格

参数	符号	最小值	典型值	最大值	单位
时钟频率	FC	-	60	80	MHz
时钟高时间	T_CH	5	-	-	ns
时钟低时间	T_CL	5	-	-	ns
CS# 建立时间	T_CSS	2	-	-	ns
CS# 保持时间	T_CSH	4	-	-	ns
数据输入建立时间	T_DIS	2	-	-	ns
数据输入保持时间	T_DIH	2	-	-	ns
时钟低至输出有效	T_CLO	-	-	10	ns

3. 关键操作时序（典型值）

表格

操作	最小值	典型值	最大值	单位
页读至缓存	120	150	-	μs
单块擦除	-	2.5	-	ms
缓存至页编程	-	600	-	μs

4. 绝对最大额定值

表格

参数	数值	单位
工作温度	-40 ~ 85	℃
存储温度	-55 ~ 125	℃
输入 / 输出电压	VCC + 0.4	V
垂直抗弯强度	170	MPa

五、核心操作指令与流程

该器件所有操作通过SPI 指令集实现，核心指令含操作码（Op Code），部分需配合地址 / 数据，关键操作流程如下：

1. 读操作：分两步，先执行Page Read（13H）将页数据读至缓存，再通过Cache 读（03H/3BH/6BH/BBH/EBH）以 x1/x2/x4 / 双 / 四 IO 模式输出，支持_wrap 位配置读取长度（2176B/2048B/64B/16B）；
2. 编程操作：需先执行Write Enable（06H）置位 WEL，再执行Program Load（02H/32H）将数据加载至缓存，最后执行Program Execute（10H）将缓存数据写入闪存，支持随机数据加载（84H/C4H）；
3. 擦除操作：仅支持块级擦除（D8H），需先置位 WEL，再发送擦除指令 + 24 位块地址，擦除后通过状态寄存器检测 E_FAIL 位判断是否成功；
4. OTP 操作：通过 SET FEATURE 置位 OTP_EN=1 访问 OTP 区，置位 OTP_EN=1+OTP_PRT=1 并执行 Program Execute 可永久锁定 OTP 区；
5. 状态检测：通过 **Get Feature（0FH）** 读取状态寄存器（C0H），获取 OIP（忙 / 闲）、WEL（写使能）、P_FAIL/E_FAIL（编程 / 擦除失败）、ECCS（ECC 状态）。

六、寄存器配置

器件含 3 个核心可配置寄存器，通过Get/Set Feature命令访问，关键寄存器功能如下：

表格

寄存器	地址	核心位	功能
Block Lock	A0H	BRWD/BP2-BP0/INV/CMP	配置块保护范围、硬件写保护使能
OTP	B0H	OTP_PRT/OTP_EN/ECC_EN/QE	OTP 保护 / 使能、ECC 使能、四 SPI 使能
Status	C0H	ECCS1-ECCS0/P_FAIL/E_FAIL/WEL/OIP	状态检测（ECC / 成败 / 写使能 / 忙闲）

---

4. 关键问题

问题 1（存储架构与兼容性）：该 SPI NAND Flash 的核心存储架构参数是什么，为何无需坏块映射管理，与传统 SPI-NOR 相比有何核心优势？

答案：① 核心存储架构参数：总容量 2Gb (256MB)，页容量 2K+128 字节，64 页 / 块、共 2048 块，有效块≥2008 块，每块含 128K+8K 字节，页内 128 字节 OOB 区用于 ECC 和元数据；② 无需坏块映射管理的原因：器件内置坏块自动识别机制（读取每块首页首 OOB 区 1 个字，若为 0 则判定为坏块），且会自动中止对坏块的擦 / 编程操作，无需外部主机进行坏块映射和管理；③ 与 SPI-NOR 的核心优势：容量更大（2Gb 远高于常规 SPI-NOR）、成本更低，同时支持 SLC 型高可靠性（10 万次擦写），且为低引脚数设计，兼容 SPI 总线，可直接替代 SPI-NOR 应用于嵌入式系统高容量存储场景。

问题 2（ECC 与数据保护）：该器件的 ECC 纠错功能核心参数是什么，如何配置使能 / 禁用，数据保护机制包含哪些层面，各有何特点？

答案：① ECC 核心参数：内置14bit/512B纠错能力，默认上电使能，保护 4 个 512B 用户数据块（每块对应 24 字节 ECC 数据），OOB 区前 4 字节元数据无 ECC 保护（可定制全保护），支持 ECCS1/ECCS0 位检测纠错状态；② ECC 配置方式：通过SET FEATURE（1FH）命令访问 OTP 寄存器（B0H），置位ECC_EN=1开启 ECC，清 0 则禁用，配置后立即生效；③ 数据保护分三层：一是ECC 纠错，硬件级自动检测并纠正数据错误，保证数据完整性；二是块保护，支持软件配置保护任意区域（如上 / 下 1/64、全块等），硬件 WP# 引脚锁定保护位，上电默认全块锁定；三是OTP 区域保护，8K 字节 OTP 区支持读写和永久锁定，锁定后仅可读取，适合存储序列号、密钥等重要数据。

问题 3（核心操作与时序）：该器件的读 / 编程 / 擦除核心操作流程是什么，关键时序参数如何，四 SPI 模式需满足哪些条件才能启用？

答案：① 核心操作流程：读操作：Page Read（13H）将页数据读至缓存→Get Feature 检测 OIP→Cache 读（x1/x2/x4 / 双 / 四 IO）输出；编程操作：Write Enable（06H）置位 WEL→Program Load（02H/32H）加载数据至缓存→Program Execute（10H）写入闪存→Get Feature 检测 P_FAIL；擦除操作：Write Enable（06H）置位 WEL→Block Erase（D8H）发送块地址→Get Feature 检测 E_FAIL；② 关键时序参数：页读至缓存典型 150μs（最小 120μs），单块擦除典型 2.5ms，缓存至页编程典型 600μs，最高工作时钟 80MHz，时钟高低时间最小 5ns；③ 四 SPI 模式启用条件：需通过SET FEATURE（1FH）命令访问 OTP 寄存器（B0H），将QE（Quad Enable）位置 1，且四 SPI 相关指令（如 6BH/EBH/32H）需在 QE=1 时才能执行，此时 SI/SO/WP#/HOLD# 引脚复用为 SIO0~SIO3 实现四 IO 传输。
