很多嵌入式工程师都有这样的困惑：项目不大，用RTOS感觉杀鸡用牛刀；但任务一多，代码就乱成一锅粥。今天我们就来聊聊，不用RTOS，怎么把多任务处理得井井有条。

一、先搞清楚：为什么需要"多任务"？

假设你正在做一个智能温控器项目，需要同时处理这些事情：

  • 每100ms读取一次温度传感器
  • 每500ms刷新一次LCD显示
  • 实时响应按键操作
  • 每1秒检查一次是否需要开启加热

如果用最原始的写法，代码可能是这样的：

int main(void)
{
    System_Init();

    while(1)
    {
        Read_Temperature();    // 读温度
        Update_LCD();          // 刷屏
        Check_Key();           // 检测按键
        Control_Heater();      // 控制加热
    }
}

看起来挺简洁？但问题来了：

    1. 时序乱套：每个函数执行时间不一样，根本没法保证"每100ms读一次温度"
    1. 互相拖累：LCD刷新慢，其他任务都得等着
    1. 响应迟钝：按键可能要等好久才能被检测到

这就是典型的"伪多任务"——看着像并行，实际是串行排队。

二、时间片轮询：最简单的多任务方案

解决上面问题的第一步，就是给每个任务加上"时间管理"。核心思想很简单：记录每个任务上次执行的时间，到点了才执行。

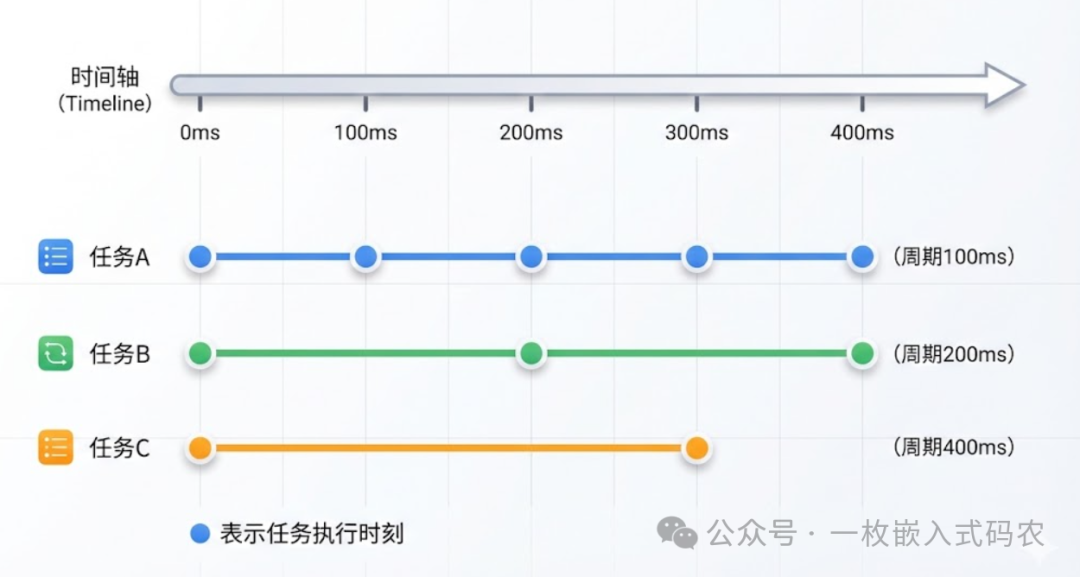

2.1 基本原理

先看一张示意图：

在这里插入图片描述

每个任务都有自己的执行周期，系统不断检查"时间到了没"，到了就执行，没到就跳过。

2.2 代码实现

// 任务控制结构体
typedef struct {
    uint32_t last_run;      // 上次执行时间
    uint32_t interval;      // 执行间隔(ms)
    void (*task_func)(void); // 任务函数指针
} Task_t;

// 获取系统时间(通常用SysTick实现)
extern uint32_t Get_SysTick_Ms(void);

// 任务调度函数
void Task_Run(Task_t *task)
{
    uint32_t now = Get_SysTick_Ms();

    // 时间到了，执行任务
    if(now - task->last_run >= task->interval)
    {
        task->last_run = now;
        task->task_func();
    }
}

使用起来也很直观：

// 定义各个任务
Task_t task_temp   = {0, 100, Read_Temperature};   // 100ms读温度
Task_t task_lcd    = {0, 500, Update_LCD};         // 500ms刷屏
Task_t task_key    = {0, 20,  Check_Key};          // 20ms检测按键
Task_t task_heater = {0, 1000, Control_Heater};    // 1秒控制加热

int main(void)
{
    System_Init();

    while(1)
    {
        Task_Run(&task_temp);
        Task_Run(&task_key);
        Task_Run(&task_lcd);
        Task_Run(&task_heater);
    }
}

这样一来，每个任务都能按照自己的节奏执行，互不干扰。

三、进阶版：任务表驱动

上面的写法有个小问题：任务多了，main函数里要写一堆Task_Run()。我们可以用数组把任务统一管理起来。

3.1 任务表设计

// 任务表
Task_t task_table[] = {
    {0, 20,   Check_Key},         // 按键检测，优先级最高
    {0, 100,  Read_Temperature},  // 温度采集
    {0, 500,  Update_LCD},        // 显示刷新
    {0, 1000, Control_Heater},    // 加热控制
};

#define TASK_NUM  (sizeof(task_table) / sizeof(task_table[0]))

// 调度器
void Scheduler_Run(void)
{
    for(uint8_t i = 0; i < TASK_NUM; i++)
    {
        Task_Run(&task_table[i]);
    }
}

int main(void)
{
    System_Init();

    while(1)
    {
        Scheduler_Run();
    }
}

这样做的好处是：增删任务只需要改表，不用动主循环。

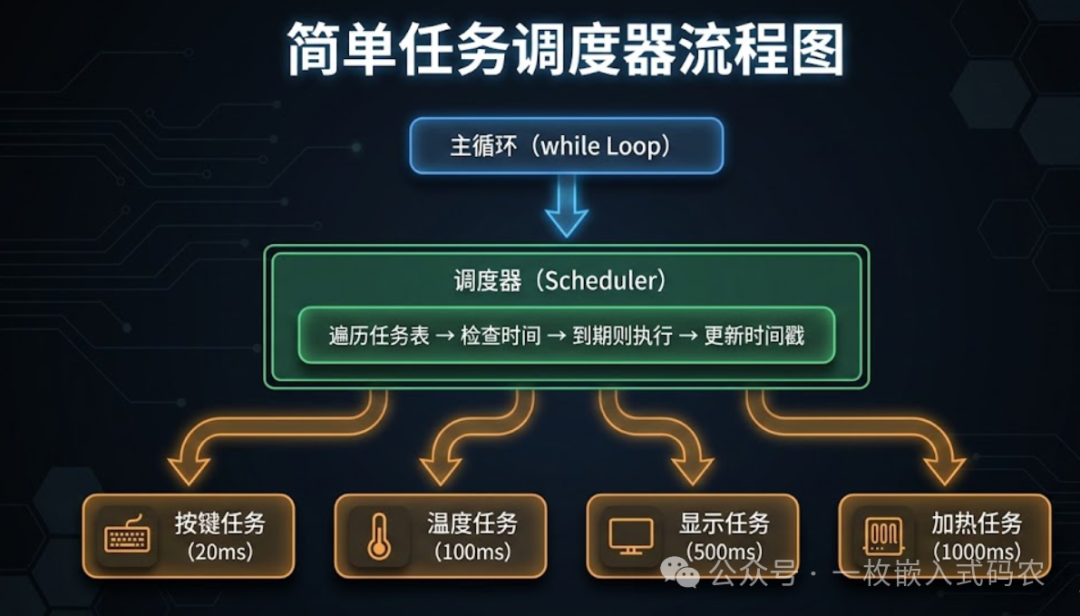

3.2 架构示意图

在这里插入图片描述

四、状态机：让任务学会"分段执行"

时间片轮询解决了"什么时候执行"的问题，但还有一个坑：如果某个任务执行时间太长怎么办？

比如LCD刷新需要50ms，那在这50ms里，其他任务都得干等着。这时候就需要状态机出场了。

4.1 问题场景

假设有个LED呼吸灯任务，需要：

    1. 亮度从0渐变到100（耗时1秒）
    1. 保持最亮500ms
    1. 亮度从100渐变到0（耗时1秒）
    1. 保持最暗500ms
    1. 循环往复

如果用阻塞式写法：

void Breath_LED(void)
{
    // 渐亮 - 阻塞1秒！
    for(int i = 0; i <= 100; i++) {
        Set_PWM(i);
        Delay_Ms(10);
    }
    Delay_Ms(500);  // 又阻塞500ms

    // 渐暗 - 又阻塞1秒！
    for(int i = 100; i >= 0; i--) {
        Set_PWM(i);
        Delay_Ms(10);
    }
    Delay_Ms(500);
}

这个函数一跑就是3秒，其他任务全部卡死。

4.2 状态机改造

把长任务拆成多个状态，每次只执行一小步：

typedef enum {
    LED_FADE_IN,    // 渐亮
    LED_HOLD_ON,    // 保持亮
    LED_FADE_OUT,   // 渐暗
    LED_HOLD_OFF    // 保持暗
} LED_State_t;

void Breath_LED_StateMachine(void)
{
    static LED_State_t state = LED_FADE_IN;
    static uint8_t brightness = 0;
    static uint32_t hold_start = 0;

    switch(state)
    {
        case LED_FADE_IN:
            brightness++;
            Set_PWM(brightness);
            if(brightness >= 100) {
                state = LED_HOLD_ON;
                hold_start = Get_SysTick_Ms();
            }
            break;

        case LED_HOLD_ON:
            if(Get_SysTick_Ms() - hold_start >= 500) {
                state = LED_FADE_OUT;
            }
            break;

        case LED_FADE_OUT:
            brightness--;
            Set_PWM(brightness);
            if(brightness == 0) {
                state = LED_HOLD_OFF;
                hold_start = Get_SysTick_Ms();
            }
            break;

        case LED_HOLD_OFF:
            if(Get_SysTick_Ms() - hold_start >= 500) {
                state = LED_FADE_IN;
            }
            break;
    }
}

现在每次调用只执行一小步，立刻返回，不会阻塞其他任务。

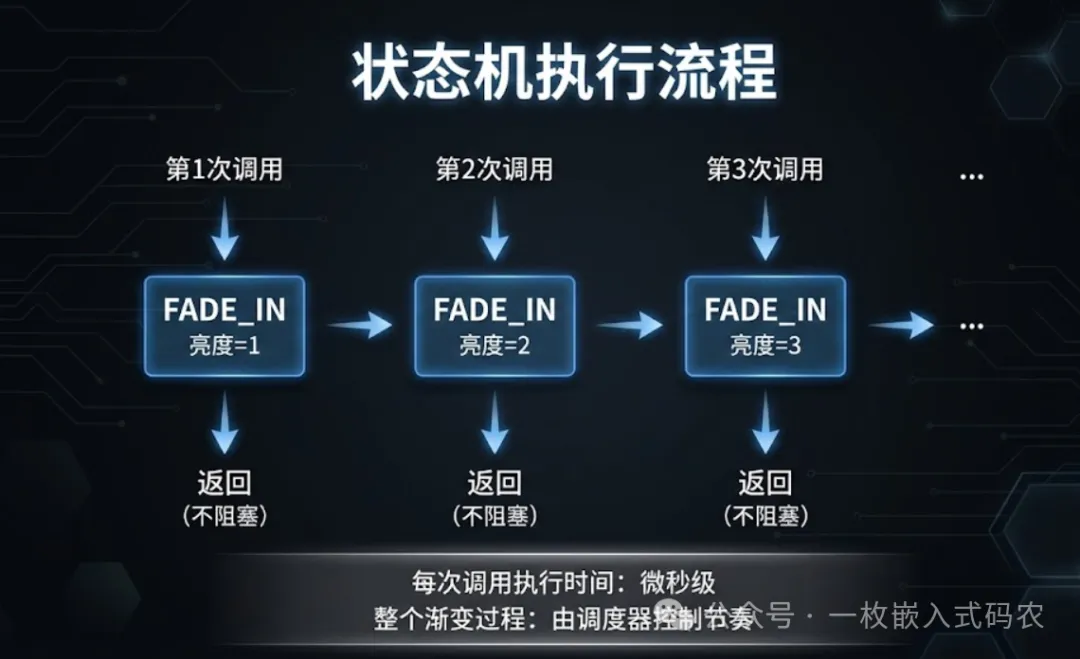

4.3 状态机执行流程

在这里插入图片描述

五、中断+标志位：处理紧急事件

有些事情等不得，比如串口收到数据、外部信号触发。这时候就需要中断来帮忙了。

但要注意一个原则：中断里只做最少的事，复杂处理放到主循环。

5.1 错误示范

// 串口中断 - 错误写法！
void USART1_IRQHandler(void)
{
    uint8_t data = USART1->DR;

    // 在中断里解析协议？大忌！
    if(data == 0xAA) {
        Parse_Protocol();    // 可能耗时很长
        Execute_Command();   // 更长...
    }
}

中断里干太多活，会导致其他中断被延迟，系统响应变差。

5.2 正确做法：标志位+缓冲区

// 全局标志和缓冲区
volatile uint8_t rx_flag = 0;
volatile uint8_t rx_buffer[64];
volatile uint8_t rx_index = 0;

// 串口中断 - 只收数据，设标志
void USART1_IRQHandler(void)
{
    uint8_t data = USART1->DR;

    rx_buffer[rx_index++] = data;

    // 收到帧尾，设置标志
    if(data == '\n') {
        rx_flag = 1;
    }
}

// 主循环中处理
void Process_UART_Data(void)
{
    if(rx_flag)
    {
        rx_flag = 0;

        // 在这里慢慢解析，不影响中断
        Parse_Protocol(rx_buffer, rx_index);
        rx_index = 0;
    }
}

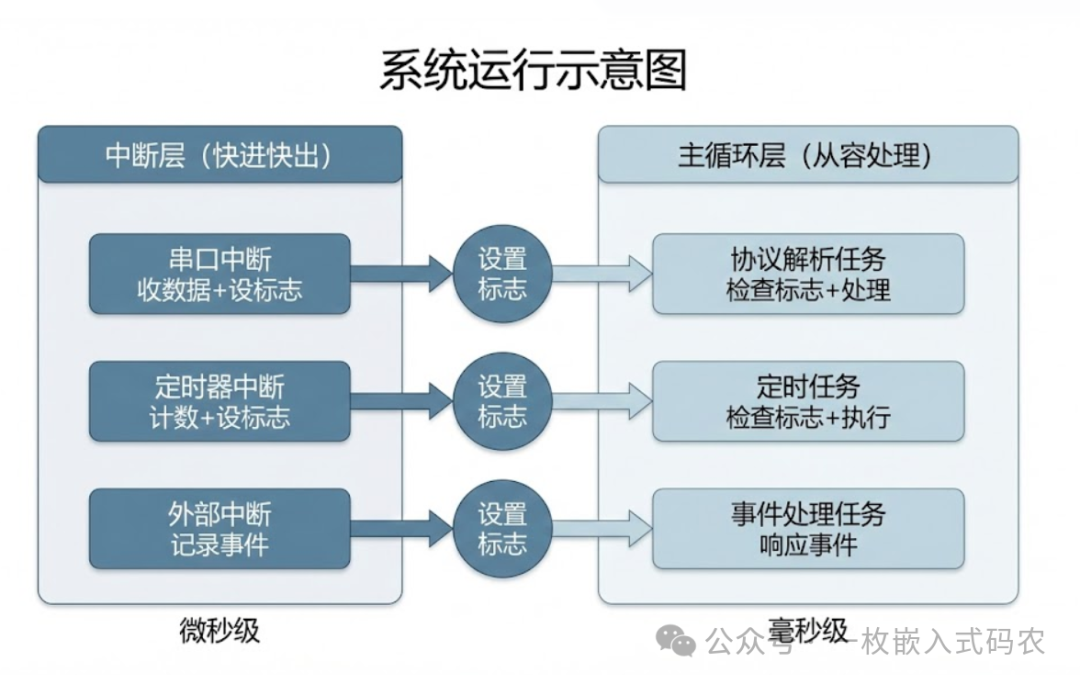

5.3 中断与主循环的配合

在这里插入图片描述

六、什么时候该上RTOS？

裸机多任务方案虽好，但也有边界。当你遇到这些情况时，可能就该考虑RTOS了：

    1. 任务之间需要严格的优先级抢占：比如电机控制必须在10us内响应
    1. 有复杂的任务同步需求：多个任务需要等待同一个事件
    1. 任务数量超过10个：管理起来越来越乱
    1. 需要动态创建/删除任务：裸机方案很难做到
    1. 团队协作开发：RTOS提供了更好的模块化边界

记住一句话：能用简单方案解决的，就别上复杂的。很多产品用裸机跑得好好的，没必要为了"高大上"而引入RTOS。

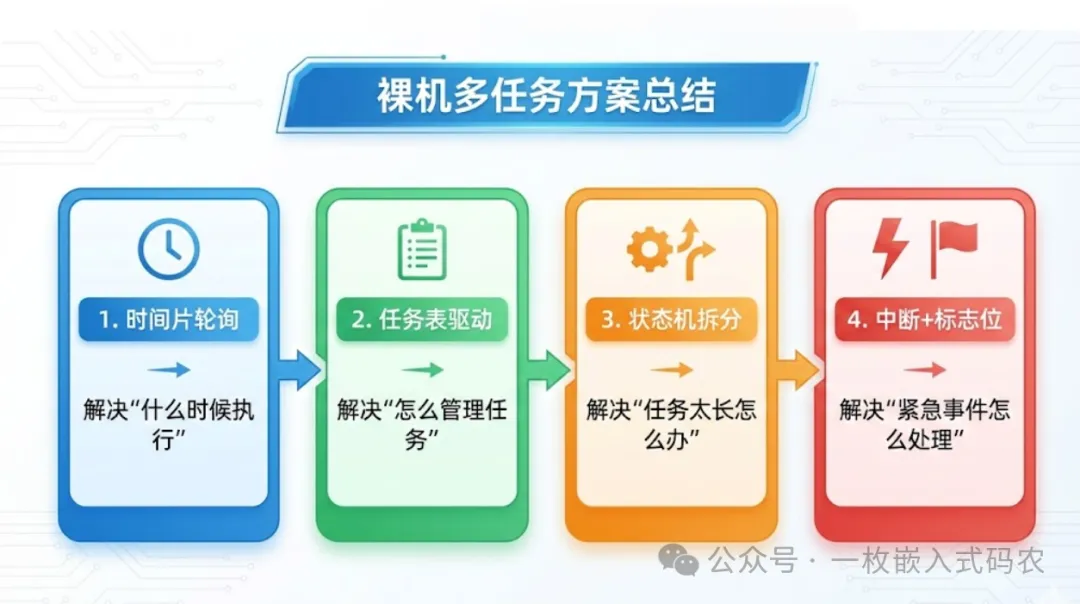

总结

回顾一下今天讲的内容：

在这里插入图片描述

这四板斧组合起来，足以应对大多数中小型嵌入式项目。代码清晰、资源省、调试方便，何乐而不为？

当然，如果你的项目确实复杂到需要RTOS，那也别硬撑。工具是为项目服务的，选择合适的才是最好的。
