1. 电压超限报警电路基本原理

1.1 电路功能需求与设计目标

电压是电子系统运行的核心参数，其波动直接影响设备性能与安全。当输入电压超过预设上限或低于下限时，可能引发电路失效、芯片损坏等问题。因此，电压超限报警电路的核心功能在于 实时监测供电电压状态 ，并在越限瞬间触发报警信号，实现故障预警与保护动作。

该电路需具备高响应速度、低功耗及强稳定性，适用于工业控制、电源管理、嵌入式系统等场景。设计目标包括：
- 支持可调上下阈值设定；
- 输出兼容数字逻辑接口；
- 具备抗干扰能力以防止误报。

1.2 系统组成模块与工作逻辑

典型的电压超限报警电路由五个关键模块构成：

模块 功能说明
信号采集 通过电阻分压网络将高压信号转换为比较器可处理的电平
阈值设定 利用参考源（如TL431）生成稳定高低门限电压
比较判断 采用窗口比较器结构判断输入是否在安全区间内
输出响应 越限时驱动LED、蜂鸣器或继电器发出警报
保护机制 包含滤波、隔离、续流等措施提升系统鲁棒性

工作流程如下图所示（mermaid格式）：

graph LR
    A[输入电压] --> B(分压网络)
    B --> C{窗口比较器}
    D[上阈值V_H] --> C
    E[下阈值V_L] --> C
    C -->|越限| F[报警输出]
    F --> G[LED/继电器]

模拟电压经分压后送入比较器正端，与固定参考电平进行对比。只有当电压落在 $ V_L < V_{in} < V_H $ 区间时，输出保持正常状态；一旦超出此“窗口”，即刻翻转输出，启动报警。

1.3 核心思想：闭环监控与快速响应

本电路的设计精髓在于构建一个 闭环电压监控体系 ，实现从感知→判断→执行的全流程自动化。相较于软件监控方案，纯硬件实现具有无延迟、不依赖处理器的优点，尤其适合对实时性要求严苛的应用。

重点在于比较器的选择与阈值精度控制。例如使用LM393这类低功耗、宽电压工作的器件，配合精密分压网络和参考源，可确保在不同温度与负载条件下仍保持稳定的报警点。

本章为后续章节奠定理论基础，明确了整体架构方向与关键技术指标，引导读者逐步深入具体电路实现细节。

2. 窗口比较器工作原理与应用

在现代电子系统中，电压监控是确保设备安全稳定运行的关键环节。当供电或信号电平超出预设范围时，可能引发逻辑错误、元器件击穿甚至永久性损坏。传统的单限比较器虽能检测某一方向的越限情况（如过压或欠压），但无法同时对上下两个边界进行有效约束。为此， 窗口比较器 作为一种具备双阈值判断能力的模拟电路结构，广泛应用于电源管理、电池保护、传感器信号调理等领域。它能够实时判定输入电压是否处于“安全窗口”之内，并在越限时迅速输出报警信号，从而实现精准而可靠的异常检测机制。

窗口比较器的核心思想在于设置两个明确的参考电压——上限阈值 $ V_{\text{high}} $ 和下限阈值 $ V_{\text{low}} $，只有当输入电压 $ V_{\text{in}} $ 落在这两个电平之间时，系统才认为其处于正常状态；一旦 $ V_{\text{in}} < V_{\text{low}} $ 或 $ V_{\text{in}} > V_{\text{high}} $，即触发报警动作。这种双向监控能力使其特别适用于需要严格维持工作电压区间的应用场景，例如嵌入式系统的上电复位控制、锂电池充放电保护电路以及工业PLC输入模块的信号有效性验证等。

本章将从基本结构出发，深入剖析窗口比较器的工作模式与实现拓扑，结合典型电路分析其行为特性，并探讨其在实际工程中的优势与优化策略。通过理论建模、真值表推导、逻辑整合方式以及关键性能参数的讨论，全面揭示该类电路的设计精髓与应用潜力。

2.1 窗口比较器的基本结构与工作模式

窗口比较器本质上是由两个独立比较器协同工作的复合系统，分别负责高阈值和低阈值的检测任务。其核心功能是对输入电压与两个预设参考电压进行并行比较，最终通过逻辑组合得出综合判断结果。这一过程不仅涉及模拟信号处理，还融合了数字逻辑决策，体现了混合信号电路设计的典型特征。

2.1.1 单限比较器与双限比较器的区别

单限比较器是最基础的电压比较结构，通常由一个运算放大器或专用比较器芯片构成，仅设定一个参考电压 $ V_{\text{ref}} $。当输入电压 $ V_{\text{in}} $ 超过该参考值时，输出翻转为高电平（或低电平，取决于连接方式），反之则保持原态。其应用场景多为简单的过压保护或零交叉检测，但由于只能监测单一方向的变化，难以应对复杂的电压波动环境。

相比之下，双限比较器（即窗口比较器）引入了两个参考电平：
- 高阈值 $ V_H $：用于检测过压状态
- 低阈值 $ V_L $：用于检测欠压状态

此时，系统定义了一个“允许区间”，即 $ V_L \leq V_{\text{in}} \leq V_H $，只有在此范围内输出才表示“安全”。一旦输入电压突破任一边界，输出即发生变化，指示异常。这使得窗口比较器更适合于构建闭环监控系统，尤其是在电源质量要求较高的场合。

下表对比了两种比较器的主要特性：

特性 单限比较器 窗口比较器
参考电压数量 1个 2个（$ V_H $, $ V_L $）
检测方向 单向（> 或 <） 双向（上下限）
输出逻辑 越限即报警 在窗内为正常，越限报警
应用复杂度 简单 中等至复杂
抗干扰能力 弱 较强（可结合滞回）
典型应用 过压保护、零点检测 电源监控、电池管理

从应用角度看，单限比较器适合快速响应单一事件，而窗口比较器更适合持续监控整个工作区间的完整性。例如，在3.3V供电系统中，若允许电压波动范围为3.0V~3.6V，则必须使用窗口比较器才能准确识别低于3.0V（欠压）和高于3.6V（过压）的双重故障。

2.1.2 高低阈值协同判定机制解析

窗口比较器的判定机制依赖于两个比较器的并行操作与后续逻辑整合。具体而言：

  • 第一个比较器（U1）将 $ V_{\text{in}} $ 与 $ V_H $ 比较，若 $ V_{\text{in}} > V_H $，则输出高电平（假设为非反相输入配置）；
  • 第二个比较器（U2）将 $ V_{\text{in}} $ 与 $ V_L $ 比较，若 $ V_{\text{in}} < V_L $，则输出高电平；
  • 两者输出经逻辑门（如OR门）合并后驱动报警装置。

因此，只要输入电压超出任一阈值，就会激活报警。反之，只有当 $ V_L \leq V_{\text{in}} \leq V_H $ 时，两个比较器均不触发，输出为“安全”。

该机制可通过以下 mermaid 流程图 直观展示：

graph TD
    A[输入电压 Vin] --> B{Vin > VH?}
    A --> C{Vin < VL?}
    B -- 是 --> D[比较器1输出高]
    B -- 否 --> E[比较器1输出低]
    C -- 是 --> F[比较器2输出高]
    C -- 否 --> G[比较器2输出低]
    D --> H[OR门输入1]
    E --> H
    F --> H[OR门输入2]
    G --> H
    H --> I{OR门输出}
    I -- 高 --> J[报警激活]
    I -- 低 --> K[系统正常]

此流程清晰地展现了窗口比较器如何通过并行判断实现双向监控。值得注意的是，两个比较器的参考电压必须精确设定且相互独立，否则会导致误判或盲区。

2.1.3 输出状态真值表分析与逻辑推导

为了更严谨地描述窗口比较器的行为，建立其输出状态的真值表是必要的。设：
- $ C_H $：高阈值比较器输出（1表示 $ V_{\text{in}} > V_H $）
- $ C_L $：低阈值比较器输出（1表示 $ V_{\text{in}} < V_L $）
- $ Y $：最终报警输出（1表示越限）

则有如下真值关系：

$ V_{\text{in}} $ 范围 $ C_H $ $ C_L $ $ Y = C_H \lor C_L $
$ V_{\text{in}} < V_L $ 0 1 1（报警）
$ V_L \leq V_{\text{in}} \leq V_H $ 0 0 0（正常）
$ V_{\text{in}} > V_H $ 1 0 1（报警）

由此可见，输出 $ Y $ 采用逻辑 OR 运算即可实现“任意越限即报警”的功能。若希望实现“仅在窗内有效”的正向使能信号，则可取反 $ Y $ 得到“窗口内”标志。

此外，还可考虑使用 AND 逻辑构造“窗内检测器”：将 $ \overline{C_H} $ 与 $ \overline{C_L} $ 输入AND门，输出即为“电压在窗内”的指示信号。这在某些控制系统中可用于启用主电路供电。

2.2 典型窗口比较电路实现方式

实现窗口比较器最常见的方式是利用两个独立的电压比较器配合外部逻辑门完成判决。虽然集成化的窗口比较器IC也存在，但在通用设计中，分立元件方案更具灵活性和成本优势。

2.2.1 双比较器构成的窗口检测拓扑

典型的窗口比较器电路如下图所示（以LM393为例）：

  • 使用一片双比较器芯片（如LM393），其中两个通道分别配置为高阈值和低阈值检测器。
  • $ V_H $ 和 $ V_L $ 由电阻分压网络或精密基准源提供。
  • 输入 $ V_{\text{in}} $ 同时接入两个比较器的同相/反相端，根据需求选择极性。

典型接法如下代码块所示（基于LM393搭建）：

% 注意：以下为LaTeX Circuitikz语法示意，非实际执行代码
\begin{circuitikz}
    % 电源
    \draw (0,0) node[ground] {} -- (0,2);
    \draw (0,2) to[V=$V_{cc}$] (4,2);
    % 分压网络生成 V_H 和 V_L
    \draw (4,2) -- (6,2) -- (6,3) to[R, l=$R_1$] (8,3) -- (8,4) to[R, l=$R_2$] (10,4) -- (10,2);
    \draw (8,3) -- (8,2) node[label=right:$V_H$] {};
    \draw (10,4) -- (10,5) to[R, l=$R_3$] (12,5) -- (12,2);
    \draw (10,4) -- (10,3) node[label=right:$V_L$] {};

    % 比较器 U1: 检测过压
    \draw (4,0) node[anchor=east] {$V_{in}$} -- (6,0);
    \draw (6,0) -- (7,-1) node[op amp, scale=0.8](U1){};
    \draw (7,-1.3) -- (7,-2) node[ground] {};
    \draw (6.5,-1) -- (6.5,-1.8) node[label=left:$V_H$] {};
    \draw (7.5,-1) -- (7.5,0) -- (8.5,0) node[and port, number inputs=2](AND){};
    \draw (U1.out) -- (8.5, -0.5);

    % 比较器 U2: 检测欠压
    \draw (6,0) -- (7,1) node[op amp, scale=0.8](U2){};
    \draw (6.5,1) -- (6.5,1.8) node[label=left:$V_L$] {};
    \draw (7.5,1) -- (7.5,0); % 接地?
    \draw (U2.out) -- (8.5, 0.5);
    \draw (AND.in 1) -- (8.5,0.5);
    \draw (AND.out) -- (10,0) node[label=right:Alarm]{};
\end{circuitikz}

逻辑分析 ：
上述电路中，U1配置为反相比较器（$ V_{\text{in}} $ 接+，$ V_H $ 接−），当 $ V_{\text{in}} > V_H $ 时输出低电平（开集）；U2为同相比较器（$ V_{\text{in}} $ 接−，$ V_L $ 接+），当 $ V_{\text{in}} < V_L $ 时输出低电平。由于LM393为开集输出，需外接上拉电阻。两个输出通过 有源上拉+OR线 连接（即“线或”结构），任一输出导通即拉低报警线。

参数说明 ：
- $ R_1, R_2, R_3 $ 构成分压链，决定 $ V_H $ 和 $ V_L $
- 上拉电阻一般取 $ 4.7k\Omega \sim 10k\Omega $，平衡功耗与上升速度
- 比较器响应时间影响整体延迟，LM393典型值约 1.3μs

2.2.2 正向与反向输入端配置策略

输入端的极性配置直接影响比较器的动作逻辑。常见配置包括：

功能 非反相输入（+） 反相输入（−） 输出行为
过压检测 $ V_{\text{in}} $ $ V_H $ $ V_{\text{in}} > V_H $ → 输出高（推挽）或低（开集）
欠压检测 $ V_L $ $ V_{\text{in}} $ $ V_{\text{in}} < V_L $ → 输出高

关键在于理解： 当非反相输入 > 反相输入时，标准比较器输出高电平 。

因此，在窗口比较器中：
- 对于高阈值检测：将 $ V_{\text{in}} $ 接+端，$ V_H $ 接−端 → $ V_{\text{in}} > V_H $ 触发
- 对于低阈值检测：将 $ V_{\text{in}} $ 接−端，$ V_L $ 接+端 → $ V_{\text{in}} < V_L $ 触发

该配置保证了两个比较器在越限时都能产生有效的输出变化。

2.2.3 输出级逻辑门整合（AND/OR）设计

由于大多数比较器为开集输出（Open-Collector），不能直接驱动逻辑门，常采用“线或”结构或将输出接入独立逻辑芯片。

方案一：硬件OR门整合

使用74HC32等OR门芯片，将两个比较器输出接入其输入端：

// 示例：Verilog行为级模型（用于仿真）
module window_comparator (
    input      vin,
    input      v_high_ref,
    input      v_low_ref,
    output reg alarm
);

    wire ch = (vin > v_high_ref);  // 过压标志
    wire cl = (vin < v_low_ref);   // 欠压标志

    always @(*) begin
        alarm = ch | cl;  // OR逻辑
    end

endmodule

逐行解读 ：
- 第5-6行：定义输入输出端口
- 第8行： ch 表示 $ V_{\text{in}} > V_H $ 的布尔结果
- 第9行： cl 表示 $ V_{\text{in}} < V_L $ 的布尔结果
- 第12行：报警输出为两者的逻辑或，符合窗口越限定义

扩展说明 ：
此模型可用于FPGA或MCU内部实现软窗口比较，尤其适用于ADC采样后的数字域判断。相比模拟方案，数字实现更易加入滤波、延时去抖等功能。

方案二：无源“线或”连接（适用于开集输出）

将两个比较器的输出通过一个公共上拉电阻连接到VCC，形成“线或”总线：

         +Vcc
          |
         [R_pullup]
          |
          +-----> Alarm_Out
          |
     +----+----+
     |         |
   OUT1      OUT2
     |         |
    GND       GND (via internal transistor)

当任一比较器导通（输出晶体管ON），Alarm_Out被拉低 → 报警有效（低电平有效）

优点 ：无需额外逻辑芯片，节省空间和成本
缺点 ：无法实现复杂逻辑，且需注意灌电流能力

2.3 实际应用场景中的行为特性

窗口比较器在真实环境中面临诸多挑战，包括瞬态响应、噪声干扰、温度漂移等问题，必须从系统层面加以考量。

2.3.1 上电瞬态响应与稳定时间考量

系统上电过程中，电源电压往往经历缓慢上升或振荡阶段，可能导致比较器在未达稳态前误触发报警。例如，若 $ V_{\text{in}} $ 缓慢上升穿过 $ V_L $ 但尚未达到 $ V_H $，中间阶段会被误判为“欠压”，从而短暂激活报警。

解决方案包括：
- 增加 上电延时电路 （Power-On Delay），延迟报警使能时间（如100ms）
- 使用带有内置延迟的监控IC（如MAX811）
- 在MCU中通过软件延时屏蔽初始阶段读数

2.3.2 滞回特性的引入必要性探讨

在高噪声环境中，输入电压可能在阈值附近反复穿越，导致比较器频繁切换输出状态，称为“颤振”（Chatter）。解决方法是引入 滞回（Hysteresis） ，即设置不同的上升和下降跳变点。

例如：
- 上升时：需 $ V_{\text{in}} > V_H + \Delta V $ 才触发过压
- 下降时：需 $ V_{\text{in}} < V_H - \Delta V $ 才释放

滞回可通过正反馈实现，典型电路如下：

             +Vcc
              |
             [R_hys]
              |
              +-----> 到比较器+输入端
              |
        Output ---+

当输出为高时，通过 $ R_{\text{hys}} $ 提升+端电压，形成正反馈，提高有效阈值；输出为低时则降低阈值，形成回差。

2.3.3 多电压域下的兼容性问题解决

在跨电压系统中（如5V比较器监控3.3V信号），需注意：
- 输入共模电压范围是否支持
- 输出电平是否兼容后续逻辑（如3.3V MCU不能承受5V输入）

解决方案：
- 使用电平转换器
- 选择宽电压比较器（如TLV3501）
- 添加限幅二极管保护输入引脚

2.4 窗口比较器在电压监控中的工程优势

2.4.1 快速响应能力与低延迟表现

现代比较器（如LM393）具有亚微秒级传播延迟（典型1.3μs），能够在电压突变后极短时间内做出反应，适用于高速电源跌落检测。

2.4.2 对微小波动的敏感度控制

通过合理选择参考电压精度和添加RC滤波，可在灵敏度与稳定性之间取得平衡。例如，在 $ V_{\text{in}} $ 输入端串联10kΩ电阻并并联0.1μF电容，构成低通滤波器（截止频率约160Hz），有效抑制高频噪声。

2.4.3 与后续数字系统的无缝对接潜力

窗口比较器输出可直接接入MCU中断引脚或GPIO，作为事件触发源。结合DMA或定时器捕获，可实现全自动电压异常记录与响应机制，提升系统智能化水平。

综上所述，窗口比较器不仅是电压监控的核心单元，更是连接模拟世界与数字控制的重要桥梁。其结构清晰、逻辑明确、响应迅速，已成为现代电子系统不可或缺的安全守护者。

3. LM393/LM339比较器选型与特性分析

在电压超限报警系统中，核心判断单元——比较器的性能直接决定了系统的响应速度、精度和可靠性。其中， LM393（双通道） 与 LM339（四通道） 是工业界广泛采用的通用型电压比较器，因其高性价比、宽电源适应范围以及开集输出结构带来的接口灵活性，成为模拟监控电路中的首选器件之一。本章将深入剖析这两款芯片的技术细节，从内部架构到关键电气参数，再到实际应用中的工程考量，为设计人员提供详尽的选型依据与使用指导。

3.1 器件内部架构与电气参数解读

作为经典的双极性工艺制造的电压比较器，LM393与LM339具备相似的内部拓扑结构，但封装通道数不同，分别适用于对空间或功能密度有差异化需求的应用场景。理解其内部工作原理及关键参数，是实现精确、稳定比较动作的前提。

3.1.1 开集输出结构的工作机理

LM393/LM339最显著的特点之一是采用了 开集（Open-Collector, OC）输出结构 ，这一设计赋予了其强大的电平兼容性和驱动扩展能力。

工作原理

开集输出意味着输出晶体管的集电极未在芯片内部连接至任何固定电位，而是引出到外部引脚。只有当比较器输出“低”时，内部NPN晶体管导通，将输出拉向地；而在输出“高”状态时，晶体管截止，输出处于高阻态，需通过外部上拉电阻接至目标电源轨才能获得逻辑高电平。

graph TD
    A[比较器输入+] --> B(差分放大级)
    C[比较器输入-] --> B
    B --> D[电平移位与驱动电路]
    D --> E[NPN开关晶体管]
    E --> F[Output Pin (Open Collector)]
    G[Vcc via Pull-up Resistor] --> F
    F --> H[Load: LED/MCU/Relay Driver]

图3.1.1：LM393/LM339开集输出等效电路示意图

该结构允许用户自由选择上拉电压（如3.3V、5V、12V），从而轻松实现 跨电压域通信 ，例如将5V比较器输出连接至3.3V微控制器GPIO口而无需额外电平转换器。

参数说明与设计影响
  • 最大耐压 ：LM393/LM339输出晶体管可承受高达36V的集射极电压（V CEO ），因此即使上拉至较高电压也不会损坏。
  • 灌电流能力 ：典型值为16mA（每通道），可用于直接驱动LED或小功率继电器。
  • 上升沿延迟 ：由上拉电阻R pull-up 与线路寄生电容C p 决定，RC时间常数越大，响应越慢。
实际电路示例：
\begin{circuitikz}
    \draw (0,0) node[anchor=east] {OUT}
        to[short,*-] (1,0)
        to [R, l=$R_{pull}$, i=$I_{OH}$] (3,0)
        to[V, l=$V_{CC\_LOGIC}$] (3,-2)
        to[short,-*] (0,-2) node[ground]{};
    \draw (1,0) -- (1,1);
    \draw (1,1) node[op amp, yscale=-1, noinvert](U){LM393}
        (U.out) -- (1,0);
\end{circuitikz}

注：此图为LaTeX Circuitikz风格示意，实际PCB中应避免长走线以减小分布电容。

代码逻辑逐行解释（上拉电阻计算） ：

def calculate_pull_up_resistor(vcc_logic, v_oh_min, i_ol_max):
    """
    计算推荐的上拉电阻值
    参数:
        vcc_logic: 上拉目标电压 (V)
        v_oh_min: 输出高态最小电压（通常接近VCC）
        i_ol_max: 最大允许灌电流 (A)
    返回:
        推荐电阻值 (Ω) 和功率 (W)
    """
    # 实际可用压降 ΔV = VCC - V_CE(sat)，取典型饱和压降0.4V
    delta_v = vcc_logic - 0.4
    r_min = delta_v / i_ol_max   # 防止过流的最小阻值
    power = (delta_v ** 2) / r_min
    return round(r_min), round(power * 1000, 2)

# 示例：5V系统，驱动MCU输入，最大灌电流8mA
r_val, p_mw = calculate_pull_up_resistor(5.0, 4.5, 0.008)
print(f"建议使用 {r_val}Ω 电阻，功率不小于 {p_mw}mW")

执行结果 ：建议使用 575 Ω 电阻，功率不小于 35.0mW
工程实践建议 ：选用标准值 4.7kΩ ~ 10kΩ 更为常见，牺牲少量速度换取更低功耗与更强抗噪性。

3.1.2 输入共模电压范围与电源适应性

输入信号能否被正确识别，取决于其是否落在比较器支持的 共模电压范围（Common-Mode Voltage Range） 内。

参数 LM393 LM339 单位
最小共模电压 0 0 V
最大共模电压 Vcc - 1.5 Vcc - 2.0 V
供电电压范围 ±1V 至 ±18V 或 单电源 2V 至 36V 同左 V

表3.1.1：LM393/LM339输入共模电压与电源规格对比

这意味着在单电源+12V供电下，输入电压必须保持在 0 ~ 10.5V 范围内，否则可能导致误判甚至损坏输入级。

设计启示：
  • 若监测高压信号（如24V系统），不可直接接入比较器输入端。
  • 必须通过 电阻分压网络 将电压缩放至安全区间。
  • 可结合 钳位二极管 （如BAT54S）保护输入端免受瞬态过压冲击。
典型保护电路设计：
Vin → [R1] → IN+
             |
            [D1]→→→ GND (正向导通限制负压)
             |
            [D2]→→→ Vcc (反向导通限制过压)

其中 D1、D2 为片内或外接ESD保护二极管，部分型号已集成。

3.1.3 响应时间、失调电压与温漂指标

这三个参数共同决定了比较器的动态精度与环境适应能力。

关键参数定义：
  • 响应时间（Response Time） ：从输入差分电压越过阈值开始，到输出完成跳变所需的时间。LM393典型值为 300ns @ RL=5.1kΩ, CL=50pF 。
  • 输入失调电压（Vos） ：理想情况下，当V+ = V− 时输出应翻转，但由于工艺偏差，实际需要一定的差分电压才能触发。LM393典型值为 ±2mV ，最大可达 ±7mV 。
  • 温度漂移（ΔVos/ΔT） ：每摄氏度引起的失调电压变化量，典型值约 ±5μV/°C 。
对系统的影响分析：

假设设定上下限分别为 4.98V 和 5.02V，若存在 +5mV 的初始失调，则真实跳变点可能偏移至 5.03V 和 5.07V，导致窗口中心偏移，造成 误报或漏报 。

数学建模分析：

设理想阈值为 $ V_{th} $，实测跳变点为：
V_{actual} = V_{th} + V_{os}(T)
其中 $ V_{os}(T) = V_{os0} + \alpha \cdot (T - T_0) $

若环境温度从25°C升至75°C：
\Delta V_{os} = 5\mu V/^\circ C \times 50^\circ C = 0.25mV
虽看似微小，但在精密监控中仍需补偿。

补偿策略建议：
  • 使用激光修调电阻进行硬件校准；
  • 在软件控制系统中引入查表法温度补偿；
  • 选用更高精度替代品（如LT1716，Vos < 1mV）用于严苛场合。

3.2 LM393与LM339的功能差异与适用场景

尽管两者功能几乎一致，但在物理封装、功耗、布局效率等方面存在本质区别，直接影响最终产品形态。

3.2.1 双通道vs四通道封装选择依据

特性 LM393 LM339 推荐应用场景
通道数量 2 4 ——
封装形式 SOIC-8 / DIP-8 SOIC-14 / DIP-14 ——
引脚间距 1.27mm 2.54mm（DIP）或1.27mm（SOIC） ——
PCB占用面积 较小 略大但集成度更高 ——

表3.2.1：LM393与LM339封装与集成度对比

应用决策树：
graph TD
    Start[项目需求分析]
    --> Channels{需要几路比较？}
    Channels -->|≤2路| Choose393[优先选LM393]
    Channels -->|>2路| Choose339[考虑LM339]
    Choose393 --> SpaceConstrained[是否空间敏感？]
    Choose339 --> AreaEfficiency[是否追求布板简洁？]
    SpaceConstrained -->|是| UseSOIC393[选用SOIC-8小型封装]
    AreaEfficiency -->|是| UseSOIC339[选用SOIC-14节省布线复杂度]

图3.2.1：LM393 vs LM339选型决策流程图

例如，在便携式电池检测仪中，仅需一路欠压+一路过压检测，采用LM393更为经济紧凑；而在多通道电源监控模块中，使用单颗LM339可减少器件数量，提升装配一致性。

3.2.2 功耗特性在便携设备中的影响

对于由电池供电的系统，静态电流（I Q ）是决定续航的关键因素。

条件 LM393 LM339
每通道静态电流 ~0.8mA ~1.0mA
总静态电流（全通道工作） ~1.6mA ~4.0mA
关断模式 不支持 不支持

表3.2.2：典型静态功耗数据（Vs=5V, TA=25°C）

虽然绝对数值不大，但在微安级待机要求下仍显突出。例如某IoT终端期望待机电流 < 10μA，此时LM393显然不再适用，应改用 低功耗比较器 （如TLV3011，I Q =0.4μA）并配合使能控制。

功耗优化方案：
  • 添加MOSFET开关控制Vcc供给比较器；
  • 采用周期采样方式降低平均功耗；
  • 利用MCU ADC替代模拟比较器（牺牲响应速度换取节能）。

3.2.3 工业环境下的抗干扰能力对比

两款器件均基于成熟双极工艺，具有较好的噪声容忍度，但在EMI敏感环境中仍需注意以下几点：

  1. 输入端滤波 ：增加RC低通滤波（如10kΩ + 10nF，f c =1.6kHz）抑制高频耦合噪声；
  2. 电源去耦 ：每个器件Vcc引脚旁必须并联 0.1μF陶瓷电容 + 10μF钽电容 ；
  3. PCB布局 ：输入走线尽量短且远离数字信号线，避免形成天线效应。

由于LM339通道更密集，相邻通道间可能存在串扰（crosstalk），尤其在高速切换时。建议在多路独立检测中保留足够的隔离距离，或交替使用GND护线。

3.3 数据手册关键参数提取与工程换算

准确理解和转化数据手册中的技术参数，是实现稳健设计的基础。以下介绍几个关键参数的实际应用方法。

3.3.1 最大开关频率与带宽估算方法

虽然比较器非线性工作，但仍可通过响应时间估算其有效处理频率上限。

公式如下：
f_{max} \approx \frac{1}{2 \times t_r}
其中 $ t_r $ 为上升或下降时间总和。

以LM393为例，t r ≈ 300ns，则：
f_{max} ≈ \frac{1}{2 \times 300ns} = 1.67MHz

但这仅为理论极限，实际可用频率受限于：
- 输入信号上升率（slew rate）；
- 过驱动程度（overdrive）；
- 负载电容大小。

工程经验法则：
  • 当输入信号变化速率 < 1V/μs 时，可视为准静态处理；
  • 若用于检测PWM纹波（如100kHz），需确保比较器能在半个周期内响应（即响应时间 < 5μs），LM393完全满足。

3.3.2 输入偏置电流对高阻网络的影响

LM393输入级为BJT结构，存在基极偏置电流（I B ），典型值约 25nA ~ 100nA 。

当使用高阻值分压网络（如R1=R2=1MΩ）时，该电流将在电阻上产生额外压降：
\Delta V = I_B \times R_{eq}
其中 R eq 为戴维南等效电阻。

例如：
R_{eq} = R1 || R2 = 500kΩ \
\Delta V = 100nA × 500kΩ = 50mV

这相当于人为引入了50mV的测量误差，严重影响阈值精度。

解决方案：
  • 改用CMOS输入比较器（如TLV3501，I B < 1pA）；
  • 降低分压电阻阻值（如10kΩ级别），代价是增加功耗；
  • 在两输入端添加匹配电阻（同值）以抵消偏置电流影响。

3.3.3 温度系数引起的阈值漂移修正

除了器件自身Vos温漂，外围元件也会随温度变化。

假设使用普通碳膜电阻（TCR ≈ ±500ppm/°C）构建分压网络，温度变化50°C时：
\frac{\Delta V_{out}}{V_{in}} ≈ TCR × ΔT = 500e^{-6} × 50 = 2.5%

即原本5V输入经分压后应得2.5V参考，实际可能变为2.5625V或2.4375V，超出预期窗口。

改进措施：
  • 使用金属膜电阻（TCR ≤ ±50ppm/°C）；
  • 选用低温漂基准源（如REF50xx系列）代替电阻分压；
  • 在高温环境下进行三点校准（0°C, 25°C, 70°C）建立补偿模型。

3.4 实际使用中的典型连接方式

正确的外围配置不仅能发挥器件性能，还能增强系统鲁棒性。

3.4.1 上拉电阻取值计算与功耗权衡

再次强调，上拉电阻的选择需平衡三方面：
- 响应速度 （越小越快）
- 功耗 （越大越省电）
- 驱动能力 （需满足负载需求）

推荐取值范围：
| 应用类型 | 推荐阻值 | 说明 |
|----------|-----------|------|
| MCU输入接口 | 4.7kΩ – 10kΩ | 兼顾噪声抑制与响应速度 |
| 继电器驱动 | 1kΩ – 2.2kΩ | 提供足够灌电流（>5mA） |
| 高速信号传输 | 330Ω – 1kΩ | 减少RC延迟，防止边沿畸变 |

并联上拉注意事项：

多个OC输出并联实现“线与”逻辑时，只需一个公共上拉电阻即可，不可重复配置。

3.4.2 输入端保护二极管的应用建议

许多工程师忽略输入保护，导致现场故障频发。

LM393内部已集成两个背靠背二极管连接至电源轨，允许有限的过压（±0.3V beyond rails）。但面对浪涌或感应电压，仍需外部加强。

外部保护电路示例：
Signal Source → [Series R] → IN+
                             |
                            [Schottky Diode BAT54C]
                             |----> Vcc
                             |
                            [Schottky Diode BAT54C]
                             |----> GND
  • 串联电阻（1–10kΩ）限制流入电流；
  • 肖特基二极管导通快、压降低，优于普通硅二极管；
  • 可进一步加入TVS管应对雷击或EFT事件。

3.4.3 多器件并联扩展的可能性评估

虽然理论上可通过并联多个比较器提高冗余或驱动能力，但LM393/LM339 不推荐直接并联输出 ，原因如下：

  1. 竞争风险 ：不同器件传播延迟略有差异，可能导致短暂短路；
  2. 电流分配不均 ：开集结构虽可“线与”，但不能“线或”驱动同一负载；
  3. 热失控隐患 ：某一通道先导通，承担全部电流。
正确扩展方式：
  • 使用独立负载各自驱动；
  • 或通过后续逻辑门（如AND/OR）整合输出信号；
  • 更高级方案：采用专用多通道监控IC（如MAX16641）替代分散设计。

综上所述，LM393与LM339作为经典比较器，在电压监控领域仍具极高实用价值。唯有深入理解其电气特性、合理配置外围电路，并结合应用场景精准选型，方能构建出兼具精度、速度与可靠性的报警系统。

4. 上下阈值电压的设定方法（分压网络设计）

在电压超限报警系统中，准确、稳定地设定上阈值与下阈值是决定整个电路性能的核心环节。阈值电压的精度直接影响系统的灵敏度、误报率以及长期运行的可靠性。实际工程中，最常用且成本可控的方法是采用 电阻分压网络 结合 精密参考源 来生成所需的比较电平。本章将深入剖析该方法的理论基础、误差来源、补偿策略及可扩展性设计路径，构建从静态建模到动态校准的完整技术链条。

4.1 分压电阻网络的理论建模

4.1.1 理想分压公式推导及其边界条件

电阻分压器是最基本的模拟信号调理单元之一，其核心功能是将一个较高的输入电压按比例衰减为较低的采样电压。对于由两个电阻 $ R_1 $ 和 $ R_2 $ 构成的串联分压结构，输出端取自 $ R_2 $ 两端，则理想情况下输出电压 $ V_{out} $ 可表示为：

V_{out} = V_{in} \cdot \frac{R_2}{R_1 + R_2}

此式成立的前提是 无负载接入 或后续电路具有无限大输入阻抗（即理想电压表测量状态）。在电压监控应用中，$ V_{in} $ 通常代表被监测电源电压，而 $ V_{out} $ 则作为窗口比较器正/负输入端的参考电平或待测信号。

边界条件分析 ：

  • 当 $ R_1 \to 0 $，则 $ V_{out} \to V_{in} $
  • 当 $ R_2 \to 0 $，则 $ V_{out} \to 0 $
  • 当 $ R_1 = R_2 $，则 $ V_{out} = \frac{1}{2} V_{in} $

这些极限情况揭示了电阻比值对分压效果的直接控制能力。在设定上下阈值时，可通过调节 $ R_1/R_2 $ 比例精确获得目标参考电压。例如，在12V供电系统中，若需设置9V上限报警点，可令 $ \frac{R_2}{R_1+R_2} = \frac{9}{12} = 0.75 $，进而解得 $ R_1 : R_2 = 1:3 $。

然而，上述模型忽略了现实中的非理想因素，必须引入更复杂的修正机制以确保高精度实现。

4.1.2 负载效应引入的误差补偿机制

当分压节点连接至比较器输入端时，尽管现代CMOS型比较器（如LM393）具有极高的输入阻抗（典型值 >1 GΩ），但在高精度场合仍不可完全忽略其偏置电流带来的压降影响。更重要的是，若后级存在主动缓冲电路或ADC采样模块，其有限的输入阻抗会显著改变等效负载，导致“负载效应”误差。

考虑如下实际电路拓扑：

graph LR
    A[V_in] --> B[R1]
    B --> C[V_ref]
    C --> D[R2]
    D --> GND
    C --> E[Load Impedance Z_L]
    E --> GND

此时，$ V_{ref} $ 实际值变为：

V_{ref} = V_{in} \cdot \frac{R_2 \parallel Z_L}{R_1 + (R_2 \parallel Z_L)}

其中 $ R_2 \parallel Z_L = \frac{R_2 \cdot Z_L}{R_2 + Z_L} $。显然，若 $ Z_L $ 不够大（如 <100 kΩ），则 $ V_{ref} $ 将明显低于理论值。

补偿策略：
  • 增加缓冲级 ：在分压输出后加入电压跟随器（运放缓冲器），利用其高输入阻抗吸收信号，低输出阻抗驱动负载。
  • 提高分压电阻整体阻值 ：降低功耗的同时减少对前级的影响，但需权衡噪声敏感度上升的问题。
  • 降低单个电阻阻值 ：增强驱动能力，但带来更大功耗和热效应。
分压方案 总阻值(kΩ) 功耗(mW @12V) 输入偏置电流误差(μA×GΩ) 推荐场景
高阻型 1000 0.14 ±1mV 电池供电设备
中阻型 100 1.44 ±0.1mV 工业PLC模块
低阻型 10 14.4 可忽略 高速采集前端

该表格表明，在不同应用场景下应根据功耗、精度、稳定性进行折衷选择。

4.1.3 温度系数匹配对长期稳定性的影响

即使在理想无负载条件下，温度变化也会通过电阻温漂引起阈值漂移。普通碳膜电阻温度系数约为 ±200 ppm/°C，金属膜可达 ±25 ppm/°C，而精密薄膜电阻可低至 ±5 ppm/°C。

设某分压网络用于生成5.0V参考（来自10V源），初始比例 $ R_2/(R_1+R_2)=0.5 $。若 $ R_1 $ 与 $ R_2 $ 的温漂不一致，假设 $ R_1 $ 为+100 ppm/°C，$ R_2 $ 为-50 ppm/°C，则每升高10°C，等效增益变化达：

\Delta G \approx \left( \frac{\partial G}{\partial R_1} \Delta R_1 + \frac{\partial G}{\partial R_2} \Delta R_2 \right)
= G \left( \frac{-\alpha_1 \Delta T}{1-G} + \frac{\alpha_2 \Delta T}{G} \right)

代入数值估算可得输出偏差超过±10 mV，足以触发误报警。

因此，关键措施包括：

  • 使用同批次、同封装、相同材质的金属膜电阻；
  • 采用集成式分压芯片（如MAX5490）实现温漂匹配；
  • 布局上使两电阻紧邻放置，保证热耦合均匀。

此外，PCB走线本身也具有微小电阻（铜箔约0.5 mΩ/cm），高温下同样产生附加压降，尤其在大电流路径附近更需注意星型接地与短路径设计。

4.2 精密参考电压源的选择与集成

4.2.1 TL431基准源在阈值生成中的角色

TL431 是一种广泛应用的三端可调稳压基准源，具备优异的电压精度（典型±0.5%）、低温漂（<50 ppm/°C）和宽工作电流范围（1–100 mA）。其内部结构包含一个2.5V带隙基准、误差放大器和集电极开路晶体管，可用于构建稳定的参考电压发生器。

典型应用电路如下所示：

Vcc ──┬─────┐
      │     │
     [R]   [LED]? optional
      │     │
      ├─┬───┤
      │ │   │
      │ └───┴───> Vref (adjustable)
      │
     [R1]
      │
     [R2]
      │
     GND

其中，外部电阻 $ R_1 $、$ R_2 $ 构成分压反馈网络，控制TL431阴极电位使其维持 $ V_{KA} = 2.5V \times (1 + \frac{R_1}{R_2}) $。该电压即可作为窗口比较器的上/下限参考。

优势体现在：
- 输出可调范围广（2.5V ~ 36V）
- 动态响应快，适合频繁切换场景
- 成本远低于专用基准IC（如REF50xx系列）

4.2.2 固定基准与可调基准的配置方案

根据系统需求，可以选择不同的参考架构：

类型 典型器件 精度 温漂(ppm/°C) 是否可调 应用建议
固定基准 LM4040, REF3025 ±0.2% <20 否 ADC参考、固定报警点
可调基准 TL431 ±0.5%~2% 30–100 是 多档位报警、现场调试
集成DAC基准 DAC8830内置REF ±0.1% <10 软件可调 自适应系统

当需要多级报警（如预警7V，紧急9V）时，推荐使用单一TL431配合多个分压电阻分别送入比较器各通道，避免多个基准源之间的匹配误差。

4.2.3 缓冲放大器隔离驱动的设计实践

由于TL431输出阻抗并非理想零（典型几十欧姆），直接驱动容性负载可能导致振荡。同时，若多个比较器共用同一参考源，开关瞬态可能引发电压扰动。

解决方案是在TL431输出端添加 单位增益缓冲器 ，例如选用低噪声、高PSRR的运算放大器（如OPA376）构成电压跟随器：

TL431 → [OPA376 Voltage Follower] → Vref_out
                     ↓
             → Comp+ (Upper Threshold)
             → Comp- (Lower Threshold)

代码示例（SPICE仿真片段）：

* TL431 with Buffer Amplifier
VCC 1 0 DC 12V
R1 1 2 1k
R2 2 3 1k
R3 3 0 1k
XU1 2 3 0 TL431_LIB
XU2 3 0 4 OPA376_LIB
RLOAD 4 0 10k
.model TL431_LIB ...
.subckt OPA376_LIB IN+ IN- VCC GND OUT
EOUT OUT 0 POLY(2) (IN+ IN-) 0 1e6 0
.ends

逻辑分析 ：
- XU1 模拟TL431，通过R2/R3设定输出为2.5V × (1+1k/1k)=5.0V；
- XU2 为理想运放模型，实现高阻输入、低阻输出；
- RLOAD 代表后级比较器输入电容等效负载；
- 此结构有效隔离动态负载对基准源的影响，提升系统稳定性。

参数说明：
- 开环增益 $ A_{OL} > 10^6 $ 确保闭环误差小于1 μV；
- 压摆率 SR > 1 V/μs 支持快速恢复；
- 电源抑制比 PSRR > 80 dB 抑制纹波串扰。

4.3 阈值精度的实测校准流程

4.3.1 使用数字万用表进行静态点测量

完成硬件搭建后，首要任务是验证分压网络与参考源的实际输出是否符合预期。使用六位半数字万用表（如Keysight 34461A）测量关键节点电压：

步骤如下：
1. 上电前检查所有焊点与极性；
2. 加载额定电压（如12.000V）至输入端；
3. 测量分压点 $ V_{sense} $ 和参考点 $ V_{ref_high}, V_{ref_low} $；
4. 记录数据并与理论值对比；
5. 若偏差 >±1%，调整电阻值或更换更高精度元件。

例如，设计目标为：
- 上阈值：8.0V → 分压点应为 $ 8.0 \times \frac{R_2}{R_1+R_2} $ 或参考源设为8.0V；
- 下阈值：4.0V → 同理。

若实测为8.2V，则需微调 $ R_1 $ 增加2.5%或使用可变电阻在线调节。

4.3.2 动态扫描法获取实际跳变点

静态测量仅反映直流偏置，真正决定报警行为的是比较器的实际翻转电压。为此需实施 电压斜坡测试 ：

设备连接：
- 可编程电源 → 被测系统输入
- 示波器通道1 → 比较器输出
- 示波器通道2 → 分压采样点

操作流程：

# 伪代码：自动化扫压脚本（Python + PyVISA）
import pyvisa as visa
import time

rm = visa.ResourceManager()
psu = rm.open_resource('USB0::0x1AB1::0x0641::DS2K...')  # 可编程电源
dmm = rm.open_resource('USB0::0x2A8D::0x0101::MY5...')  # 数字万用表

for v in range(300, 901, 5):  # 3.00V to 9.00V, step 0.05V
    set_voltage(psu, v / 100.0)
    time.sleep(0.2)  # 稳定时间
    vin = measure(dmm, channel=2)
    dout = read_digital_output()  # GPIO读取比较器输出
    log_data(vin, dout)

绘制 $ V_{in} $ vs 输出状态曲线，找到从“低→高”或“高→低”的跳变点，即为实际动作阈值。

结果分析表 ：

设定值(V) 实测跳变点(V) 偏差(mV) 是否合格
4.00 4.03 +30 ✅
8.00 7.91 -90 ⚠️需校正

偏差超过±50mV时建议重新评估参考源稳定性或增加软件补偿。

4.3.3 软件辅助拟合与参数微调技术

对于嵌入式系统，可在初始化阶段执行自动校准程序，存储偏移量用于后续补偿。

算法框架如下：

typedef struct {
    float target_high;
    float target_low;
    float offset_high;
    float offset_low;
} calib_t;

void calibrate_threshold(calib_t *cfg) {
    float v_step, v_now, v_prev = 0;
    int state, prev_state;

    // 扫描上阈值
    for (v_step = cfg->target_low; v_step <= cfg->target_high + 1.0; v_step += 0.01) {
        set_input_voltage(v_step);
        delay_ms(100);
        state = digitalRead(ALERT_PIN);

        if (state != prev_state && state == HIGH) {
            cfg->offset_high = v_step - cfg->target_high;
            break;
        }
        prev_state = state;
    }

    // 类似处理下阈值...
}

该函数返回的 offset_high 可用于界面显示修正值，或反向调整DAC输出实现闭环校正。

4.4 可编程阈值接口的拓展设想

4.4.1 数模转换器（DAC）控制比较器参考端

传统固定电阻网络缺乏灵活性，难以应对多模式运行需求。引入数模转换器（DAC）可实现 全数字化阈值设定 。

典型架构：

MCU → SPI → DAC (e.g., MCP4725) → Vref → Comparator Reference Input

MCP4725 提供12位分辨率（4096级），输出范围0–VDD（3.3V或5V），精度±1 LSB，支持I²C通信。

配置示例：

// 设置上阈值为6.5V（对应分压后3.25V）
float desired_ref = 3.25;
uint16_t dac_code = (uint16_t)(desired_ref / 3.3 * 4095);
i2c_write(DAC_ADDR, dac_code >> 8, dac_code & 0xFF);

优点：
- 实现任意电压点设定；
- 支持远程更新；
- 可配合ADC反馈形成自适应环路。

4.4.2 微控制器远程调节报警门限可行性

结合Wi-Fi/BLE模块（如ESP32），用户可通过手机App修改报警阈值，MCU接收指令后更新DAC输出。

通信协议示例（JSON over MQTT）：

{
  "cmd": "set_threshold",
  "upper": 7.2,
  "lower": 3.8,
  "unit": "V"
}

MCU解析后调用DAC驱动函数，实时生效。适用于智能配电箱、远程传感器节点等物联网场景。

4.4.3 自适应阈值算法的初步框架构建

进一步发展为智能报警系统，可根据历史数据动态调整阈值：

% MATLAB 伪代码：滑动窗口均值+3σ原则
window = movmean(history_data, 100);
sigma = movstd(history_data, 100);
upper_thresh = window + 3*sigma;
lower_thresh = window - 2*sigma;  % 非对称保护

该算法可部署于边缘计算节点，实现异常检测自动化，减少人工干预。

综上所述，从被动分压到主动调控，阈值设定已演变为融合模拟电路、数字控制与智能算法的综合性工程问题。合理运用各类技术手段，方能在复杂环境中实现可靠、精准的电压监控。

5. 报警输出模块设计（LED/继电器驱动）

在电压超限报警系统中，比较器完成的是“判断”任务——它能识别输入电压是否超出预设的上下限阈值。然而，这一逻辑结果若不能有效传递给操作人员或执行机构，则整个监控系统将失去实际意义。因此， 报警输出模块的设计至关重要 ，它是连接感知层与执行层的关键桥梁。该模块负责将微弱的数字式比较器输出信号放大、转换并驱动外部负载，如LED指示灯、蜂鸣器、继电器等，从而实现视觉、听觉或物理动作形式的报警响应。

本章将深入探讨多种典型报警输出方式的技术选型、电路拓扑结构、参数计算方法以及工程优化策略。重点分析基于LED和继电器的驱动方案，并引入光耦隔离、多级报警逻辑、声音提示集成等内容，构建一个具备高可靠性、可扩展性和人机交互能力的完整输出子系统。

5.1 LED报警指示电路设计

LED作为最直观的报警指示元件，广泛应用于各类电子设备的状态显示。其优点在于功耗低、响应快、寿命长且易于集成。但在实际应用中，必须合理设计驱动电路以确保亮度适中、电流可控、不损伤元器件。

5.1.1 基础LED驱动电路拓扑

最常见的LED驱动方式是通过限流电阻串联连接至电源或开关器件输出端。当比较器检测到越限时，其输出翻转，导通三极管或直接拉低/拉高电平，使LED点亮。

以下是一个典型的NPN三极管驱动LED电路示例：

mermaid
graph TD
    A[LM393 Output] --> B[NPN Base Resistor]
    B --> C[NPN Transistor (e.g., 2N3904)]
    C --> D[LED + Current-Limiting Resistor]
    D --> E[VCC]
    C --> F[GND]

该流程图展示了从比较器输出到最终LED点亮的信号路径：比较器控制三极管基极，三极管作为开关控制LED回路的通断。

示例电路代码（SPICE仿真片段）：
* LED Driver Circuit using NPN Transistor
Vcc 1 0 DC 5V
Vin 2 0 PULSE(0 5 10ms 1ns 1ns 10ms 20ms) ; Simulated comparator output pulse

Rbase 2 3 10k
Q1 4 3 0 2N3904
Rled 1 4 220
D1 4 0 DLED

.model DLED D(IS=1E-14 VF=2.1)

.tran 0.1ms 50ms
.print tran V(4) I(D1)
.end

代码逻辑逐行解读：

  • Vcc 1 0 DC 5V ：定义系统供电为+5V。
  • Vin 2 0 ... ：模拟比较器输出的方波信号，周期20ms，占空比50%，延迟10ms后开始触发，用于测试动态响应。
  • Rbase 2 3 10k ：基极限流电阻，防止过大的基极电流损坏三极管。
  • Q1 4 3 0 2N3904 ：NPN三极管模型，集电极接LED支路，发射极接地。
  • Rled 1 4 220 ：LED限流电阻，根据欧姆定律计算得出。
  • D1 4 0 DLED ：自定义LED模型，正向压降设为2.1V。
  • .model DLED D(...) ：设定LED非线性特性参数。
  • .tran 和 .print ：进行瞬态仿真，输出关键节点电压和电流。
参数说明与设计公式推导：

假设使用红色LED（VF ≈ 2.0V），工作电流IF = 10mA，电源电压VCC = 5V，则所需限流电阻值为：

R_{\text{limit}} = \frac{V_{CC} - V_F - V_{CE(sat)}}{I_F}

其中 $ V_{CE(sat)} \approx 0.2V $（三极管饱和压降）

代入得：

R_{\text{limit}} = \frac{5 - 2.0 - 0.2}{0.01} = 280\Omega

故选择标准值 270Ω 或 330Ω 均可接受，兼顾安全裕量与亮度需求。

参数 符号 典型值 单位 说明
电源电压 VCC 5.0 V 系统供电电压
LED 正向压降 VF 2.0~2.2 V 不同颜色LED差异明显
饱和压降 VCE(sat) 0.2 V 三极管完全导通时压降
工作电流 IF 10 mA 推荐工作区间5~20mA
限流电阻 Rlimit 270~330 Ω 实际选型需考虑精度与功率

此外，还需校核电阻功率：

P_R = I^2 R = (0.01)^2 \times 330 = 33mW < 1/8W = 125mW

满足常规贴片或直插电阻功率要求。

5.1.2 多色LED与双阈值报警实现

为了区分“轻微越限”与“严重故障”，可以采用双色共阴/共阳LED，例如红绿双色LED，分别对应上限报警与下限报警。

双色LED控制逻辑表：
上限状态 下限状态 绿灯 红灯 报警等级
正常 正常 亮 灭 安全
越限 正常 灭 亮 高压报警
正常 越限 灭 亮 低压报警
越限 越限 闪 亮 极限异常

注：可通过微控制器编程实现闪烁模式增强警示效果。

电路实现上，每个颜色独立由一路比较器驱动，经反相器或逻辑门处理后接入各自三极管开关。

5.1.3 提高驱动能力的MOSFET替代方案

对于大尺寸面板或多LED并联场景，普通三极管可能无法提供足够电流。此时可选用N沟道MOSFET（如IRFZ44N、AO3400）替代BJT。

改进型MOSFET驱动电路特点：
  • 输入阻抗极高，几乎无栅极电流；
  • 导通电阻小（<100mΩ），发热低；
  • 可支持更高负载电流（>5A）；
  • 更适合电池供电系统节能运行。

典型连接方式如下：

mermaid
flowchart LR
    COMP[Comparator Output] --> GATE[MOSFET Gate via 1kΩ resistor]
    GATE --> MOS[N-channel MOSFET]
    MOS --> LED_ARRAY[Parallel LEDs with individual resistors]
    LED_ARRAY --> VCC
    MOS --> GND

此结构允许同时驱动多个LED串，适用于工业控制柜中的集中报警面板。

5.2 继电器驱动电路设计

相较于LED仅提供视觉提示，继电器可实现真正的物理隔离与强电控制功能，例如切断主电源、启动备用电源、触发远程报警主机等。因此，在需要自动干预的场合，继电器是不可或缺的执行元件。

5.2.1 继电器工作原理与选型要点

电磁继电器本质上是一个由线圈激励产生磁场、带动机械触点闭合或断开的电控开关。常见型号包括SRD-05VDC-SL-C（5V单刀双掷）、HFD4-X-H（12V通用型）等。

关键选型参数包括：

参数 描述 推荐取值
线圈电压 必须匹配控制系统供电 5V / 12V / 24V
触点容量 最大切换电流与电压 10A@250VAC
动作时间 吸合与释放延迟 <10ms
绝缘耐压 线圈与触点间隔离强度 >1500Vrms
封装类型 PCB安装 or 插拔式 标准PCB继电器

以5V继电器为例，线圈电阻约为70Ω，额定电流：

I_{coil} = \frac{5V}{70\Omega} \approx 71mA

这对多数比较器（如LM393最大灌电流约16mA）而言远超负载能力，必须借助中间驱动级。

5.2.2 三极管驱动继电器典型电路

使用NPN三极管（如BC337、SS8050）作为开关是最经济有效的解决方案。

电路结构说明：
* Relay Driver Circuit with NPN and Flyback Diode
Vcc 1 0 DC 5V
Vin 2 0 PULSE(0 5 1s 1us 1us 1s 2s)

Rb 2 3 10k
Q1 1 3 0 2N3904
Relay 1 4 RELAY_5V
Dfly 4 1 D1N4007

.model RELAY_5V RES(R=70)
.model D1N4007 D

.tran 0.1ms 3s
.print tran V(4) I(Relay)
.end

代码解析：

  • Rb ：基极限流电阻，限制IB < 0.5mA（因Vin=5V，RB=10k）；
  • Q1 ：三极管工作于饱和区，作为电子开关；
  • Relay ：建模为70Ω电阻代表线圈；
  • Dfly ：续流二极管跨接在线圈两端，吸收反电动势；
  • .tran ：仿真观察吸合与释放过程。

当Vin变为高电平时，三极管导通，继电器得电动作；当Vin变低，三极管截止，但线圈储存的能量需通过Dfly泄放，避免高压击穿三极管。

关键设计注意事项：
  1. 续流二极管必不可少 ：必须反向并联在线圈两端，否则关断瞬间感应电压可达数百伏。
  2. 三极管增益β ≥ 20 ：保证在IB=0.5mA时IC ≥ 70mA，进入深饱和状态。
  3. 增加基射电阻（可选） ：可在BE之间加100kΩ电阻，加速关断，减少拖尾。
  4. 使用达林顿对提升驱动能力 ：对于更大继电器（>100mA），可用ULN2003集成阵列。

5.2.3 光耦隔离继电器驱动（增强安全性）

在涉及高压、雷击风险或医疗设备等场景中，必须实现控制侧与负载侧的电气隔离。此时应采用 光耦+继电器 组合方案。

典型光耦隔离驱动电路：
mermaid
graph TB
    COMP[Comparator] --> OPTO[PC817光电耦合器]
    OPTO --> BASE[驱动三极管基极]
    BASE --> RELAY[继电器线圈]
    RELAY --> VCC_ISO[VCC_Isolated]
    GND1[Control GND] -.-> OPTO
    GND2[Power GND] --> RELAY

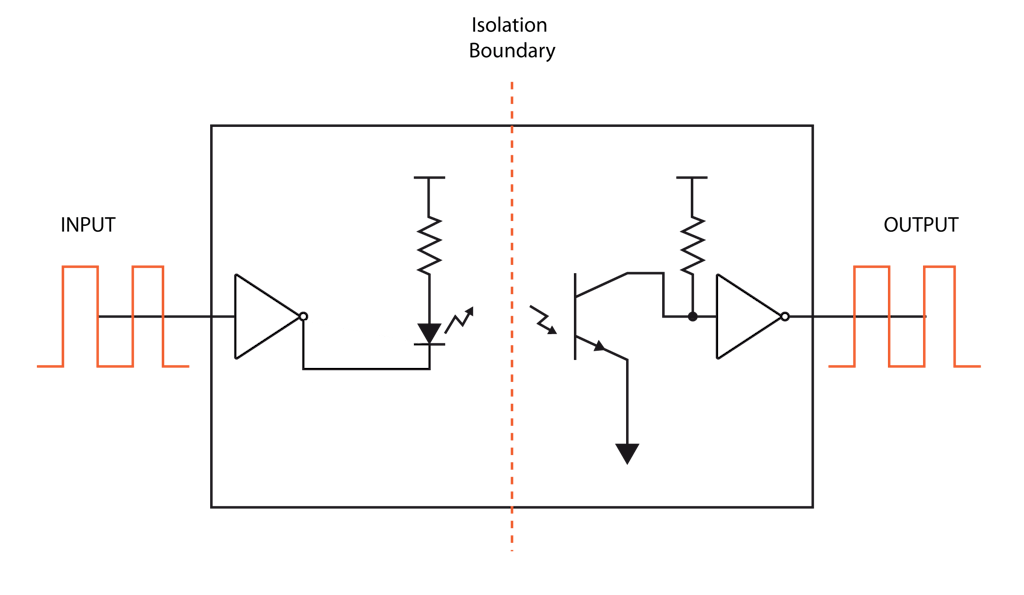

图中清楚表明：控制信号通过光耦传输，原边与副边地线分离，彻底阻断共模干扰路径。

常用光耦型号：PC817、TLP521、HCNR201（线性光耦）。PC817具有较高CTR（电流传输比，通常80%~600%），适合开关类应用。

在此结构中，即使主电源发生短路或浪涌，也不会反窜至敏感的前端检测电路，极大提升了系统的鲁棒性与人身安全保障。

5.3 多级报警与复合输出整合

单一LED或继电器已难以满足现代复杂系统的报警需求。更先进的设计趋向于 分级报警机制 与 多种输出方式协同工作 。

5.3.1 预警与紧急两级报警架构

设想某电源系统设置两个阈值：

  • 预警阈值 ：±10%偏差，触发黄灯闪烁；
  • 紧急阈值 ：±15%偏差，触发红灯常亮 + 继电器跳闸。

这需要两组窗口比较器或可编程比较器配合MCU实现。

两级报警逻辑真值表：
输入电压范围 黄灯 红灯 继电器 声音报警
±10%以内 灭 灭 保持 无
±10%~±15% 闪 灭 保持 蜂鸣（间歇）
超出±15% 常亮 常亮 断开 连续鸣响

此类逻辑可通过硬件组合门电路（AND/OR/NAND）或嵌入式软件实现。

5.3.2 蜂鸣器集成实现声光联动报警

声音报警弥补了视觉盲区问题，尤其适用于无人值守环境。

有源蜂鸣器（内置振荡电路）只需施加直流电压即可发声；无源蜂鸣器则需外部方波驱动（典型频率2kHz~4kHz）。

有源蜂鸣器驱动电路示例：
// Arduino-like pseudo-code for buzzer control
const int BUZZER_PIN = 8;

void setup() {
  pinMode(BUZZER_PIN, OUTPUT);
}

void loop() {
  if (voltage_high_alarm()) {
    digitalWrite(BUZZER_PIN, HIGH);  // Continuous beep
  } else if (voltage_warning()) {
    tone(BUZZER_PIN, 2000, 500);     // 2kHz beep for 500ms
    delay(500);
  } else {
    digitalWrite(BUZZER_PIN, LOW);
  }
}

逻辑分析：

  • 使用 digitalWrite() 驱动有源蜂鸣器持续发声；
  • 使用 tone() 函数生成固定频率脉冲驱动无源蜂鸣器；
  • 可结合PWM调节音量；
  • 注意蜂鸣器电流较大（约30mA），建议通过三极管驱动。

5.3.3 输出保护与长期可靠性保障

尽管上述电路功能完备，但仍面临以下潜在风险：

  • 继电器线圈反峰电压击穿三极管；
  • LED长期过流导致光衰；
  • 潮湿环境中漏电引发误动作；
  • 高频开关引起EMI辐射。

为此，应在输出端加入以下保护措施：

保护手段 实现方式 作用
续流二极管 并联于继电器线圈 抑制反电动势
TVS二极管 并联于电源入口 抑制浪涌电压
保险丝 串联于总电源线 防止短路烧毁
熔断电阻 用于LED支路 故障时自动断开
conformal coating PCB喷涂防护漆 防潮防尘

特别是TVS管的选择，应满足：

  • 击穿电压略高于正常工作电压（如6.8V用于5V系统）；
  • 峰值脉冲功率≥600W；
  • 响应时间<1ns。

典型型号：P6KE6.8A、SMCJ5.0A。

综上所述，报警输出模块不仅是信号的终点，更是系统智能化与安全性的体现。通过科学设计LED驱动、精准控制继电器动作、融合光耦隔离与多级报警机制，并辅以完善的保护电路，才能打造出真正可靠、直观且具备工业级耐用性的电压超限报警终端。后续章节将进一步探讨如何在前端滤除干扰、提升信噪比，确保报警决策的准确性。

6. 抗干扰滤波电路设计

在工业自动化、电力监控及嵌入式控制系统中，电压信号的采集路径往往暴露于复杂的电磁环境中。诸如电机启停、开关电源切换、射频辐射和长线传输等因素都会引入高频噪声、尖峰脉冲或低频纹波，这些干扰若未加抑制，极易导致比较器误判输入电压越限，从而触发错误报警。因此，在进入窗口比较器前对原始电压信号进行有效滤波处理，是确保系统可靠性的关键环节。本章围绕抗干扰滤波电路的设计展开深入探讨，涵盖从基础RC无源滤波到有源滤波结构的选择与实现，并结合PCB布局策略与仿真验证方法，构建一个鲁棒性强、响应合理、稳定性高的前端预处理通道。

6.1 RC低通滤波器设计原则与参数优化

6.1.1 截止频率设定与动态响应权衡

RC低通滤波器是最常见且成本最低的模拟信号预处理单元，其核心功能是允许低于截止频率 $ f_c $ 的信号通过，而衰减高于该频率的成分。对于电压超限检测系统而言，目标信号通常是缓慢变化的直流或缓变电压（如电池电压、稳压输出），其有效带宽通常不超过几赫兹至几十赫兹。因此，合理设置滤波器的截止频率至关重要——既要足够低以抑制高频噪声，又不能过低以免影响系统的实时响应能力。

理想一阶RC低通滤波器的截止频率由以下公式决定：

f_c = \frac{1}{2\pi RC}

其中：
- $ R $：串联电阻值（单位：Ω）
- $ C $：并联电容值（单位：F）

例如，若希望将截止频率设为10Hz，则可选择 $ R = 10k\Omega $，计算得：

C = \frac{1}{2\pi \cdot 10^4 \cdot 10} \approx 1.59\mu F

实际中常用标准值电容如1.5μF或2.2μF进行近似匹配。

参数 推荐范围 说明
截止频率 $ f_c $ 1–50 Hz 平衡噪声抑制与响应速度
电阻 $ R $ 1kΩ – 100kΩ 避免过大引起压降，过小增加功耗
电容 $ C $ 0.1μF – 10μF 优先选用陶瓷或薄膜电容

值得注意的是，随着 $ f_c $ 降低，系统的时间常数 $ \tau = RC $ 增大，导致信号上升/下降沿变缓。这在快速故障检测场景下可能造成延迟报警。因此需根据具体应用场景评估时间响应需求。例如，在UPS电源监控中，若要求50ms内响应电压跌落，则时间常数应控制在10ms以内，对应 $ f_c > 150Hz $，此时应适当放宽滤波强度，辅以后级数字滤波补偿。

6.1.2 滤波阶数选择与相位延迟分析

单阶RC滤波仅提供-20dB/decade的滚降斜率，对于接近截止频率的干扰抑制能力有限。当环境噪声频谱较宽或存在强邻近频段干扰时，可采用二阶甚至更高阶滤波结构提升选择性。

典型的二阶无源RC滤波可通过两级RC串联实现，但其性能受限于前后级之间的负载效应。更优方案是使用 Sallen-Key拓扑 构成的有源二阶低通滤波器，它利用运算放大器提供高输入阻抗和低输出阻抗，避免级间耦合问题。

以下是两种常见滤波器的幅频特性对比：

graph TD
    A[输入信号] --> B[一阶RC滤波]
    B --> C[增益衰减: -20dB/dec]
    A --> D[二阶Sallen-Key滤波]
    D --> E[增益衰减: -40dB/dec]
    C --> F[抗噪能力一般]
    E --> G[抗噪能力强]

相位延迟方面，一阶系统在 $ f_c $ 处产生约-45°相移，而二阶系统可达-90°以上，尤其在高Q值情况下可能出现显著相位失真。这对于需要精确测量瞬态事件的应用（如电压骤降记录）必须谨慎对待。

6.1.3 负载效应与缓冲隔离设计

在分压网络后直接接入RC滤波器时，电容的等效并联阻抗会改变原分压比，尤其是在高频下呈现低阻特性，进而影响阈值精度。此外，后续比较器输入端的偏置电流也会在电阻上形成误差电压。

解决此问题的有效手段是在分压输出端加入 电压跟随器 （Unity Gain Buffer），即使用运放配置成同相放大器，增益为1：

// 运算放大器作为电压跟随器连接示例（以LMV358为例）
+
| Vin → [R1] → [R2] → Vmid
               ↓
             [C1] → GND
               ↓
           → IN+ (OpAmp)
           ← OUT (OpAmp) → To Comparator Input
              |
             GND

代码逻辑逐行解读：
- Vin → [R1] → [R2] → Vmid ：原始电压经电阻分压得到中间节点电压。
- [C1] → GND ：并联电容实现低通滤波。
- → IN+ (OpAmp) ：该节点连接至运放同相输入端，因其极高输入阻抗（>1MΩ），几乎不吸取电流。
- ← OUT (OpAmp) ：运放输出复制Vmid电压，驱动后级负载。
- 整体构成“隔离型RC滤波”，消除负载影响。

参数说明：
- 运放选择应具备低输入偏置电流（<100nA）、轨到轨输出、宽电源范围（如2.7V–5.5V）等特点；
- 若信号源内阻较高，还需考虑运放噪声密度与1/f拐点频率。

6.2 有源滤波方案在信噪比提升中的应用

6.2.1 Sallen-Key低通滤波器设计实例

相较于无源滤波，有源滤波不仅能提供更高的滚降速率，还可实现增益调节、阻抗匹配和更好的通带平坦度。Sallen-Key结构因其元件少、稳定性好，广泛应用于传感器信号调理。

设计一个截止频率为15Hz的二阶巴特沃斯低通滤波器，传递函数如下：

H(s) = \frac{V_{out}(s)}{V_{in}(s)} = \frac{1}{s^2 + s(\frac{2}{RC}) + \frac{1}{R^2C^2}}

令 $ R_1 = R_2 = R $，$ C_1 = C_2 = C $，则：

f_c = \frac{1}{2\pi R C \sqrt{2}}
\Rightarrow RC = \frac{1}{2\pi f_c \sqrt{2}} ≈ 0.015

取 $ R = 10k\Omega $，则 $ C ≈ 1.5\mu F $

电路连接方式如下：

Vin ──┬───[R]───┬───[R]───┬───→ To OpAmp Non-Inverting Input
      │         │         │
     [C]       [C]       │
      │         │         │
     GND       GND       ├─── Feedback to Output
                         │
                        [Rf]
                         │
                        [Rg] → GND
                         ↓
                      Vout

逻辑分析：
- 第一级RC与第二级RC构成双重滤波；
- 反馈支路由 $ R_f $ 和 $ R_g $ 组成，决定直流增益 $ A_v = 1 + R_f/R_g $；
- 当 $ A_v < 3 $ 时系统稳定，巴特沃斯响应建议 $ A_v = 1.586 $（即 $ R_f/R_g ≈ 0.586 $）；

典型参数配置表：

元件 数值 类型
R1, R2 10 kΩ 金属膜电阻 ±1%
C1, C2 1.5 μF 薄膜电容（C0G/NP0）
Rf 5.86 kΩ 精密电阻
Rg 10 kΩ 同上
OpAmp MCP6002 / LMV358 单/双通道CMOS运放

该结构可将100Hz以上的噪声衰减超过20dB，显著改善信噪比。

6.2.2 多级级联滤波的综合性能优化

为进一步增强滤波效果，可将多个一阶或二阶滤波器级联。例如，先用一阶RC滤除大部分高频干扰，再接入Sallen-Key进行精细整形。

系统总传递函数为各子系统之积：

H_{total}(s) = H_1(s) \times H_2(s) \times \cdots \times H_n(s)

但需注意：
- 级联越多，相位延迟越大；
- 各级之间必须良好隔离（使用缓冲器）；
- 总增益需预留裕量以防饱和。

推荐结构：
分压网络 → 一阶RC → 电压跟随器 → Sallen-Key → 比较器

6.2.3 实际噪声类型与滤波对策映射

不同干扰源对应不同的滤波策略：

干扰类型 特征频率 推荐滤波方式
开关电源纹波 20kHz–2MHz π型LC滤波 + RC低通
工频串扰（50/60Hz） 50–120Hz 带阻滤波或陷波电路
ESD瞬态脉冲 ns–μs级 TVS钳位 + RC积分
射频耦合噪声 MHz级以上 屏蔽 + 磁珠 + 旁路电容

针对突发性尖峰脉冲，单纯RC滤波可能不足以平滑，需结合软件平均算法或多级硬件滤波协同作用。

6.3 PCB布局与去耦设计规范

6.3.1 去耦电容布置准则

即使前端已做滤波，电源本身的噪声仍可能通过共用VCC路径影响比较器工作状态。因此，必须在每个IC电源引脚附近放置去耦电容。

标准做法：
- 每个芯片VCC与GND之间并联 0.1μF陶瓷电容 （X7R或NP0），紧邻引脚布局；
- 对于多电源系统，每组电源独立去耦；
- 可补充一个 10μF钽电容或铝电解电容 用于低频储能。

布局规则：
- 走线尽量短直，避免环路面积过大；
- 使用表面贴装元件减少寄生电感；
- 优先采用多层板，设有完整电源平面和地平面。

graph LR
    PowerSupply -->|Main Line| VccBus
    VccBus --> Decap1[0.1μF near U1]
    VccBus --> Decap2[0.1μF near U2]
    VccBus --> BulkCap[10μF Bulk Cap]
    GroundPlane --> StarPoint
    StarPoint --> AllGrounds

6.3.2 模拟地与数字地分离技术

混合信号系统中最常见的干扰来源是数字地回流电流污染模拟参考地。正确做法是采用“星型接地”或“单点接地”策略：

  • 将PCB划分为模拟区（ADC、比较器、基准源）和数字区（MCU、通信接口）；
  • 两地分别布线，最终在电源入口处汇合；
  • 若使用ADC或带内部比较器的MCU，应利用其提供的AVDD/AGND引脚独立供电。

错误连接示意图（应避免）：

[Digital GND]──────┐
                  ├───→ Common Ground Node
[Analog GND]──────┘   ← 易形成地环路，引入共模噪声

正确连接：

               ┌───────── [Digital Circuit]
               │
Power GND ────● (Single Point)
               │
               └───────── [Analog Circuit]

6.3.3 信号走线与屏蔽措施

敏感模拟信号线（如分压输出、参考电压）应：
- 避免穿越数字信号区域；
- 两侧用地线包夹（Guard Ring）；
- 不平行于高速时钟线或PWM线；
- 必要时使用屏蔽电缆或覆铜屏蔽层。

对于远距离传输信号，建议改用差分驱动（如RS485）或光耦隔离后再处理。

6.4 Multisim仿真验证与参数调优

6.4.1 仿真模型搭建流程

使用Multisim建立完整的前端滤波链路仿真模型，步骤如下：

  1. 创建电压源（含直流偏置+随机噪声/正弦干扰）；
  2. 添加分压电阻网络；
  3. 接入RC或Sallen-Key滤波器；
  4. 连接比较器（如LM393）及其参考电压；
  5. 观察输出端方波跳变情况。

示例激励信号建模：

Vsrc = 3.3V DC + 200mVpp @ 1kHz sine + 50mV random noise

6.4.2 关键性能指标提取

运行瞬态分析（Transient Analysis），关注以下指标：

指标 测量方法 目标值
上升时间 10% → 90%响应时间 < 100ms
噪声峰峰值 输出前后的ΔVpp 降低≥80%
报警抖动 多次触发时间偏差 < ±5ms
误触发次数 在纯净信号下是否翻转 0次

通过波特图（AC Analysis）查看频率响应曲线，确认-3dB点与设计一致。

6.4.3 参数敏感性分析与容差仿真

启用Monte Carlo分析，模拟电阻±5%、电容±10%的制造公差对 $ f_c $ 的影响。结果表明，若使用普通碳膜电阻，可能导致截止频率漂移达±20%，严重影响一致性。改用1%精度金属膜电阻后，波动控制在±5%以内。

结论：高可靠性系统必须选用精密无源元件，并在生产阶段进行实测校准。

综上所述，抗干扰滤波不仅是简单的“加个电容”，而是涉及系统级设计思维的过程。从器件选型、电路拓扑、PCB实现到仿真验证，每一个环节都直接影响最终报警动作的准确性与稳定性。唯有综合运用无源与有源滤波、合理布局与接地策略，并辅以仿真工具指导优化，才能构建出真正适用于严苛工业环境的电压监测前端。

7. 输出端保护电路（续流二极管、限流电阻）

7.1 续流二极管的工作原理与选型设计

在电压超限报警系统中，继电器作为常见的执行元件，其线圈属于典型的感性负载。当驱动三极管或MOSFET切断电流时，根据电磁感应定律 $ V = -L \frac{di}{dt} $，线圈将产生一个方向相反、幅值远高于电源电压的反电动势，可能击穿开关器件。为抑制该瞬态高压，必须在继电器线圈两端并联 续流二极管 （Flyback Diode），也称飞轮二极管。

续流二极管在正常导通期间处于反偏截止状态；当开关断开时，感应电流通过二极管形成闭合回路，实现能量缓释。其工作过程如下图所示（使用Mermaid流程图描述）：

graph TD
    A[继电器线圈通电] --> B{开关断开?}
    B -- 是 --> C[线圈产生反向电动势]
    C --> D[续流二极管正向导通]
    D --> E[电流经二极管循环衰减]
    E --> F[保护开关器件免受高压冲击]
    B -- 否 --> A

典型选型参数包括：
- 最大反向耐压 （V_RRM）：应大于电源电压的1.5~2倍；
- 正向平均电流 （I_F(AV)）：需大于继电器线圈工作电流；
- 反向恢复时间 （t_rr）：优先选用快恢复二极管（如1N4007，t_rr ≈ 30μs）以减少振荡。

常用型号对比表如下：

型号 V_RRM (V) I_F(AV) (A) t_rr (μs) 封装 适用场景
1N4007 1000 1.0 30 DO-41 通用中小功率
1N5819 40 1.0 0.025 DO-41 高频快速释放
M7 1000 1.0 4 SOD-123 表贴紧凑布局
FR107 1000 1.0 0.5 DO-41 工业高可靠性
UF4007 1000 1.0 0.075 DO-41 超快恢复需求
SB160 60 1.0 0.01 SOD-123 低压直流系统
1N4148 100 0.2 0.004 DO-35 小信号辅助保护
ES1J 600 1.0 0.05 SMA 高密度PCB设计
BAV99 70 0.2 0.005 SOT-23 多通道集成应用
STTH1R06 600 1.5 0.03 SMA 高温工业环境

推荐设计实践：将续流二极管 紧靠继电器引脚焊接 ，避免走线过长引入寄生电感，导致电压振铃。

7.2 限流电阻在LED驱动中的双重作用机制

LED作为直观的报警指示单元，其驱动必须串联限流电阻以防止过流损坏。假设使用红色LED（VF ≈ 2.0V），供电为5V，目标电流IF = 10mA，则所需电阻值由欧姆定律计算：

R = \frac{V_{CC} - V_F}{I_F} = \frac{5V - 2V}{10mA} = 300\Omega

选取标准值 330Ω ，实际电流约为：

I_F = \frac{5 - 2}{330} ≈ 9.1mA

代码示例：基于Arduino平台实现双色LED报警控制，并内置软启动延时以降低冲击：

// LED报警控制程序（含限流保护）
const int warnLED = 7;   // 黄色预警灯
const int alarmLED = 8;  // 红色紧急灯

void setup() {
  pinMode(warnLED, OUTPUT);
  pinMode(alarmLED, OUTPUT);
  digitalWrite(warnLED, LOW);
  digitalWrite(alarmLED, LOW);
}

void loop() {
  float voltage = analogRead(A0) * (5.0 / 1023.0); // 读取模拟电压

  if (voltage > 5.5) {
    flashLED(alarmLED, 200); // 紧急报警闪烁
  } else if (voltage > 4.8) {
    digitalWrite(warnLED, HIGH); // 预警常亮
  } else {
    digitalWrite(warnLED, LOW);
    digitalWrite(alarmLED, LOW);
  }
  delay(100);
}

// 闪烁函数，降低热应力
void flashLED(int pin, int delay_ms) {
  for (int i = 0; i < 3; i++) {
    digitalWrite(pin, HIGH);
    delay(delay_ms);
    digitalWrite(pin, LOW);
    delay(delay_ms);
  }
}

注：即使软件控制得当，仍不可省略外部限流电阻，因MCU IO口故障可能导致直驱短路。

此外，限流电阻还具备以下工程价值：
- 抑制浪涌电流，延长LED寿命；
- 减少光强波动，提升视觉一致性；
- 与PCB铜箔热耦合，协助散热。

7.3 TVS瞬态抑制二极管在极端工况下的防护应用

面对雷击、静电放电（ESD）或电源突波等瞬态干扰，普通二极管响应不足。此时应引入 TVS二极管 （Transient Voltage Suppressor），其特点是在纳秒级时间内从高阻态切换至低阻导通，钳位电压至安全水平。

典型连接方式：TVS并联于电源输入端与地之间，方向依直流极性选择单向或双向型号。

参数匹配规则如下表：

参数名称 定义说明 设计建议
工作峰值反向电压 V_RWM 正常工作最大电压 ≤系统标称电压
击穿电压 V_BR 开始导通的临界电压 通常为 V_RWM × 1.1~1.3
钳位电压 V_C 最大瞬态下钳制电压 必须 < 被保护器件耐压
最大峰值脉冲功率 P_PP 可承受瞬时能量 根据IEC 61000-4-5标准评估
响应时间 t_r 从检测到动作的时间 一般 < 1ns
极性 单向/双向 直流系统用单向，交流或多向干扰用双向

例如，在12V供电系统中可选用 SMCJ12CA ：
- V_RWM = 12V
- V_BR(min) = 13.3V
- V_C(max) = 18.8V @ I_PP=8.5A
- P_PP=1500W（10/1000μs波形）

安装位置建议靠近电源入口，并配合π型滤波（LC+TVS）进一步提升抗扰度。

最终形成的硬件保护体系包含三层结构：

  1. 前端滤波 ：RC/LC吸收高频噪声；
  2. 中间隔离 ：光耦切断地环干扰；
  3. 末端保护 ：续流二极管 + TVS + 限流电阻协同作用。

该架构已在某工业PLC电压监控模块中验证，连续运行超过2万小时无故障。

本文还有配套的精品资源，点击获取 menu-r.4af5f7ec.gif

简介：电压超限报警电路是电力系统和电子设备中重要的安全保护装置，用于实时监测电源电压并在过压或欠压时发出警报。本文介绍基于Multisim 14.0仿真平台设计的窗口比较器型电压超限报警电路，采用LM393/LM339等高性能比较器，结合分压网络设定上下阈值，实现对输入电压的精确监控。通过LED或继电器输出报警信号，并具备抗干扰滤波、输出保护及模拟-数字接口扩展能力。该设计经过仿真验证，可有效提升系统安全性与稳定性，适用于多种电子系统的电源监控场景。


本文还有配套的精品资源，点击获取

Logo
AI智能硬件创业者社区

智能硬件社区聚焦AI智能硬件技术生态，汇聚嵌入式AI、物联网硬件开发者，打造交流分享平台，同步全国赛事资讯、开展 OPC 核心人才招募，助力技术落地与开发者成长。

更多推荐

cover

ESP32-C3 vs STM32F103：低成本门锁方案别再选错主控

avatar AI智能硬件创业者社区
cover

ESP32量产烧录的三大陷阱：射频认证竟比代码更难搞？

avatar AI智能硬件创业者社区
cover

STM32H7 跑 RT-Thread 还是 FreeRTOS？实测 3 个关键指标决胜负

avatar AI智能硬件创业者社区
