1-13 T0-T4定时器测量脉冲时间
摘要：本实验使用T0定时器（50us周期）采样P20高电平次数，通过串口1发送测量结果（高电平时间=周期×次数）。T1定时器（1s周期）控制P20电平翻转。实验结合STC官网代码进行修改，通过串口输出T0测量的脉冲时间。文中提供部分示例代码，完整程序可供下载。
·
实验说明
T0定时器用作采样，定时周期为50us，在中断服务函数中记录P20高电平的次数，使用串口1发送到串口助手，高电平的时间：定时周期 * 高电平的次数。
T1定时器用作脉冲输入，定时周期为1s（可以用变量实现），在中断服务函数中反转P20的电平状态。
使用串口1将T0定时器测量的脉冲时间发送到串口住手中。

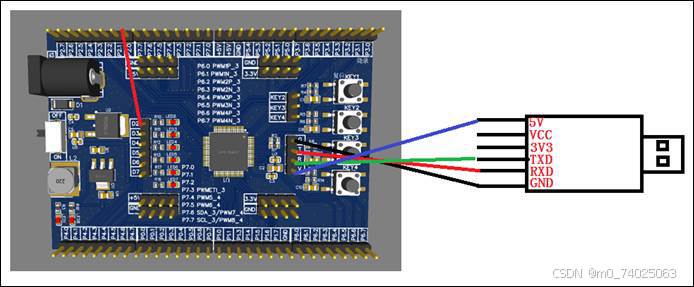

接线图

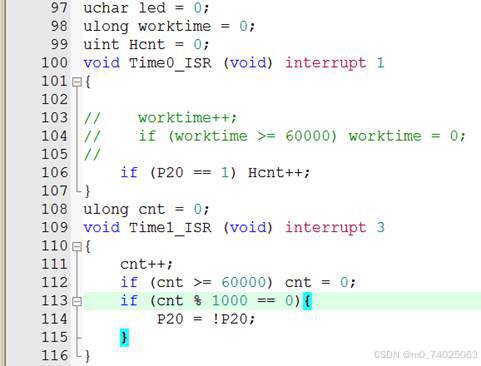

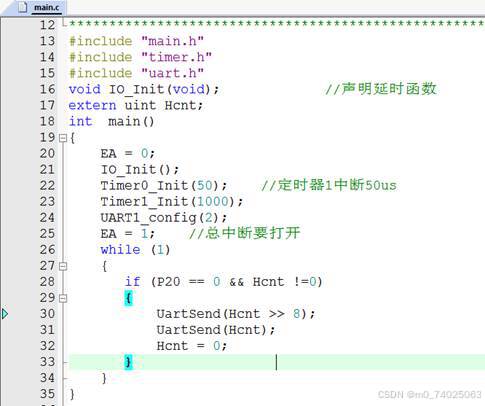

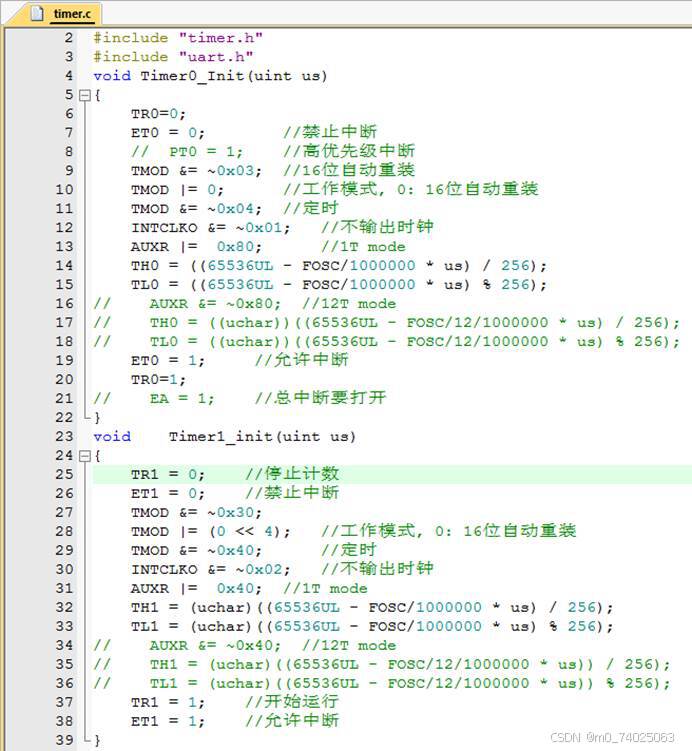

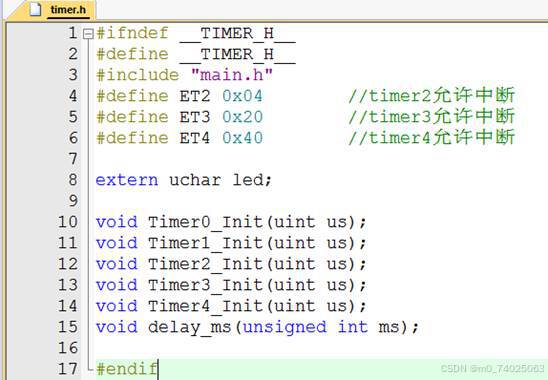

编写程序
代码说明：部分代码借鉴STC官网，根据实验改动，由于代码过只展示部分代码，完整代码可下载。
