概要

本项目基于STC89C52单片机设计并实现了具有往返效果的流水灯系统，通过程序控制8路LED依次点亮并在两端自动折返，最终形成循环流动的灯光效果。项目采用Proteus仿真验证设计，同时提供了完整的Keil工程代码与硬件连接参考，帮助学习者快速掌握单片机IO口操作、循环控制与位运算编程技巧。

硬件搭建

本次设计采用51单片机最小系统作为核心控制单元，硬件电路主要包含以下部分： 1. STC89C52RC单片机核心模块

2. 8路LED发光二极管组（含100Ω限流电阻）

3. 11.0592MHz晶振电路与复位电路

4. 5V直流电源供电系统

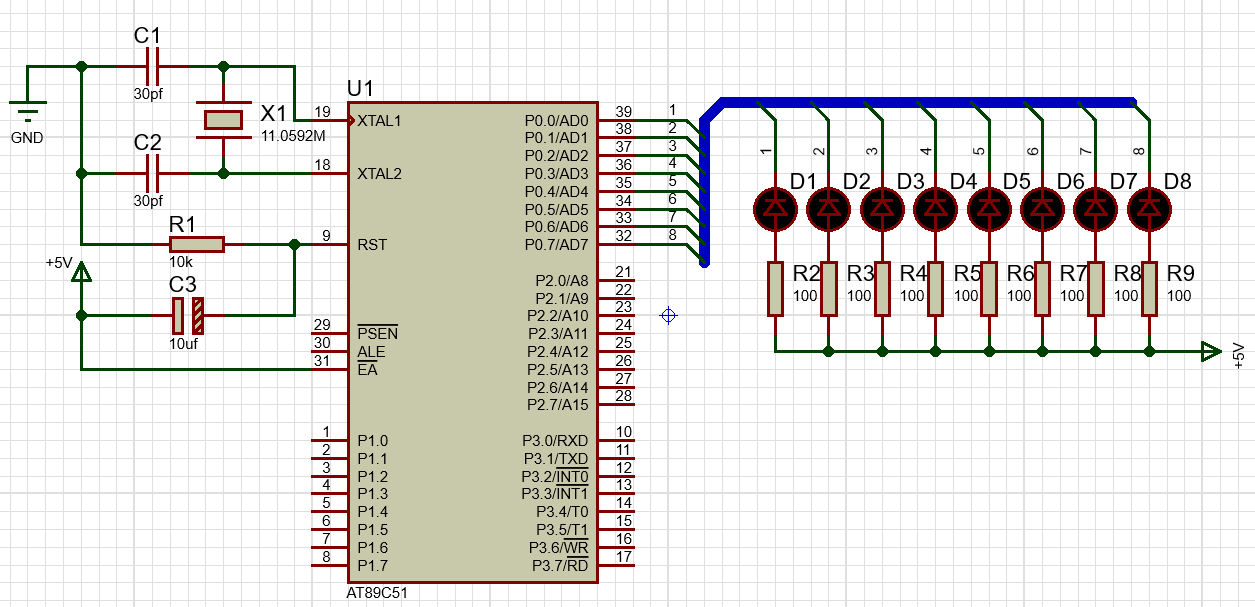

proteus仿真电路图如下：

电路连接说明：P0.0-P0.7引脚分别通过总线连接至8路LED的阴极，LED阳极通过限流电阻串连统一接+5V电源，然后再通过控制P0口输出高低电平实现LED的点亮与熄灭控制。

代码编写

使用Keil5软件进行代码的编写，源码如下：

#include <reg52.h>// 包含51单片机寄存器定义的头文件，必须写
#include "delayms.h"// 包含毫秒级延时函数定义的头文件，必须写
//主函数
void main()
{
    u8 i;  // 先定义变量
    while(1)
    {
        // 从左往右流
        for(i=0;i<8;i++)
        {
            P0 = ~(0x01 << i);//i=0 先左移后翻转位：0000 0001（P0.7 --P0.0）-->0000 0001-->翻转位1111 1110
            delay_ms(500);
        }

        // 从右往左边流
        for(i=6;i>0;i--)
        {
            P0 = ~(0x01 << i);
            delay_ms(500);
        }
    }
}

/*
开始
i=0 先左移后翻转位：0000 0001移位0-->0000 0001-->翻转位1111 1110
i=1 先左移后翻转位：0000 0001移位1-->0000 0010-->翻转位1111 1101
i=2 先左移后翻转位：0000 0001移位2-->0000 0100-->翻转位1111 1011
。。。。。
i=7 先左移后翻转位：0000 0001移位7-->1000 0000-->翻转位0111 1111
跳出第一个for循环

i=6 先左移后翻转位：0000 0001移位6-->0100 0000-->翻转位1011 1111
i=5 先左移后翻转位：0000 0001移位5-->0010 0000-->翻转位1101 1111
。。。。。
i=1 先左移后翻转位：0000 0001移位1-->0000 0010-->翻转位1111 1101
跳出循环
*/

编译下载

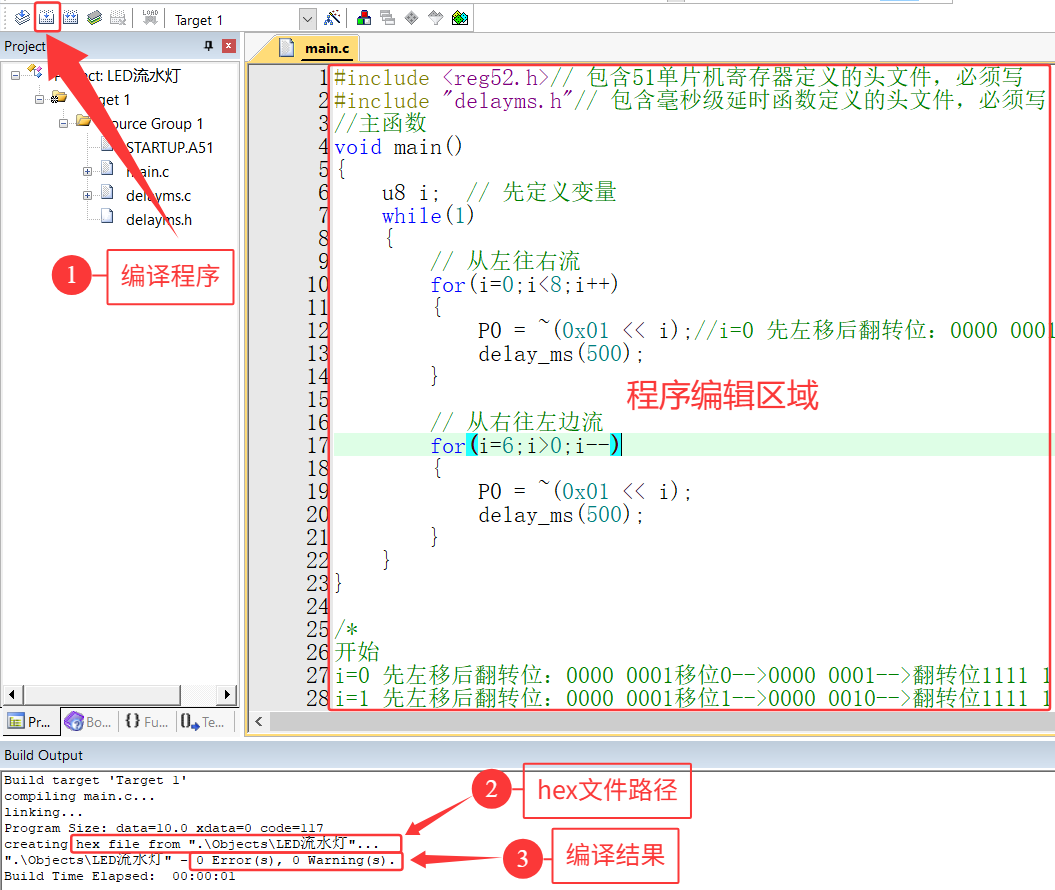

1.程序编写好后进行编译，点击图中左上角的编译按键，然后查看下方的编译结果以及下载文件（.hex）的路径。

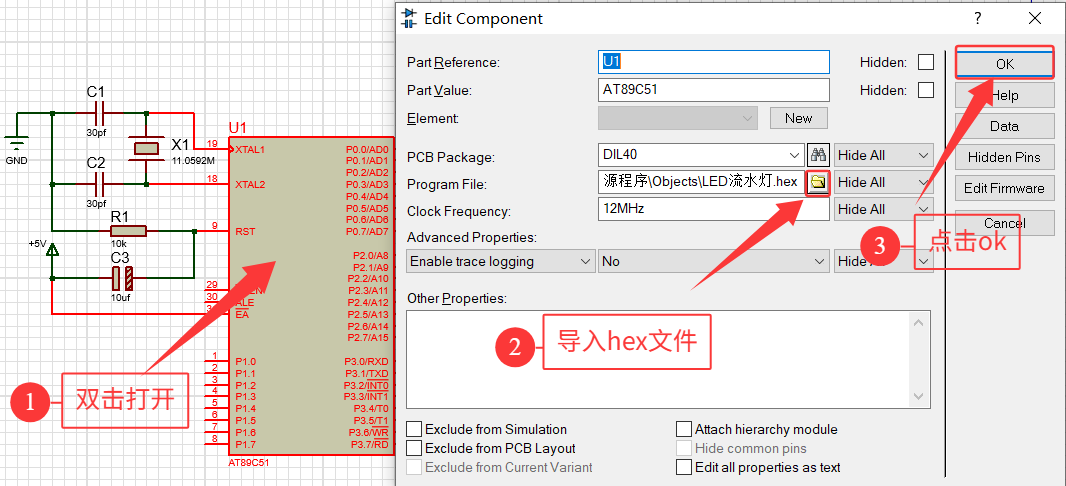

2.程序没问题后就可以将hex文件导入proteus工程中。

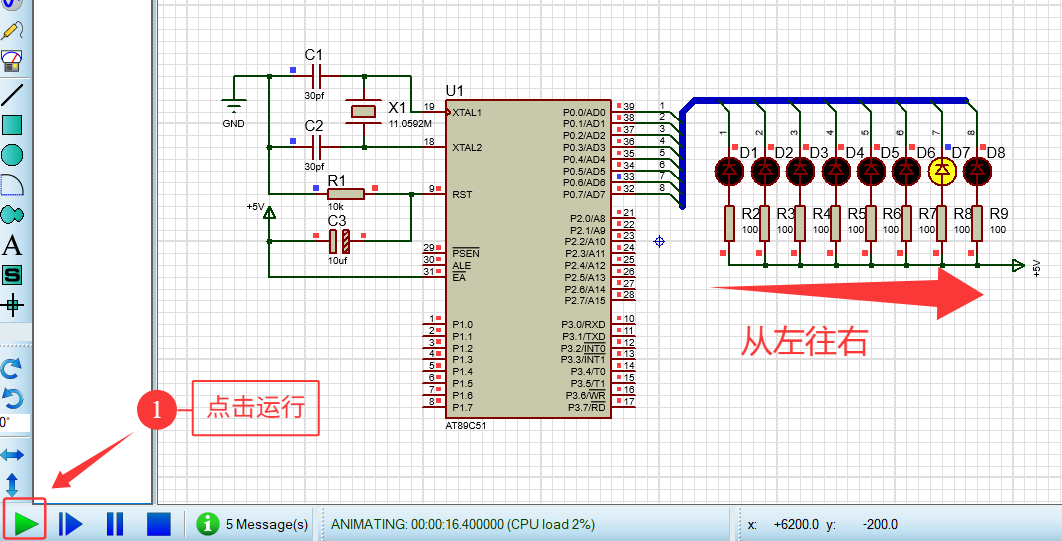

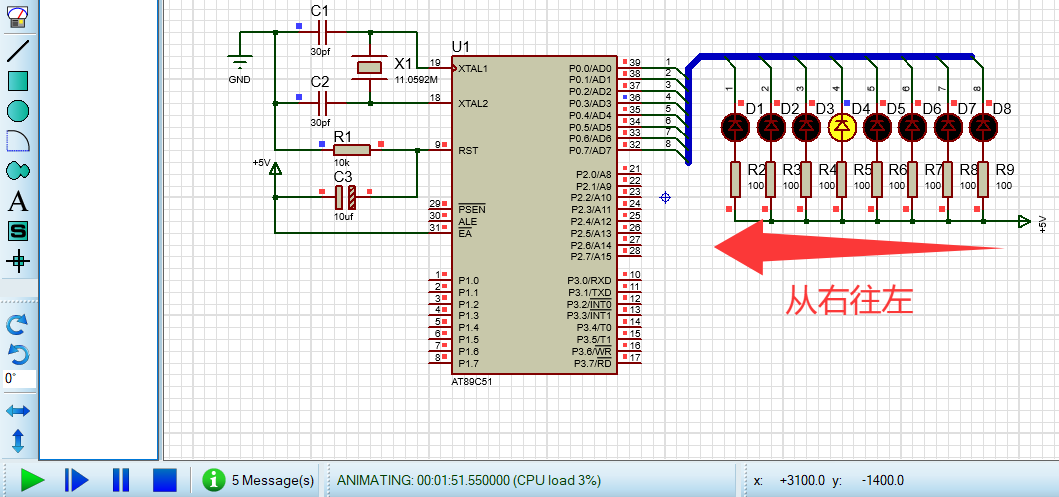

3.导入完下载文件后，点运行就可以看到流水灯左右往返的效果了。

小结

程序里面没花里胡哨的函数，主要就是靠左移、右移指令配合循环判断来控制灯的走位，这样来回跑的效果就做出来了。
