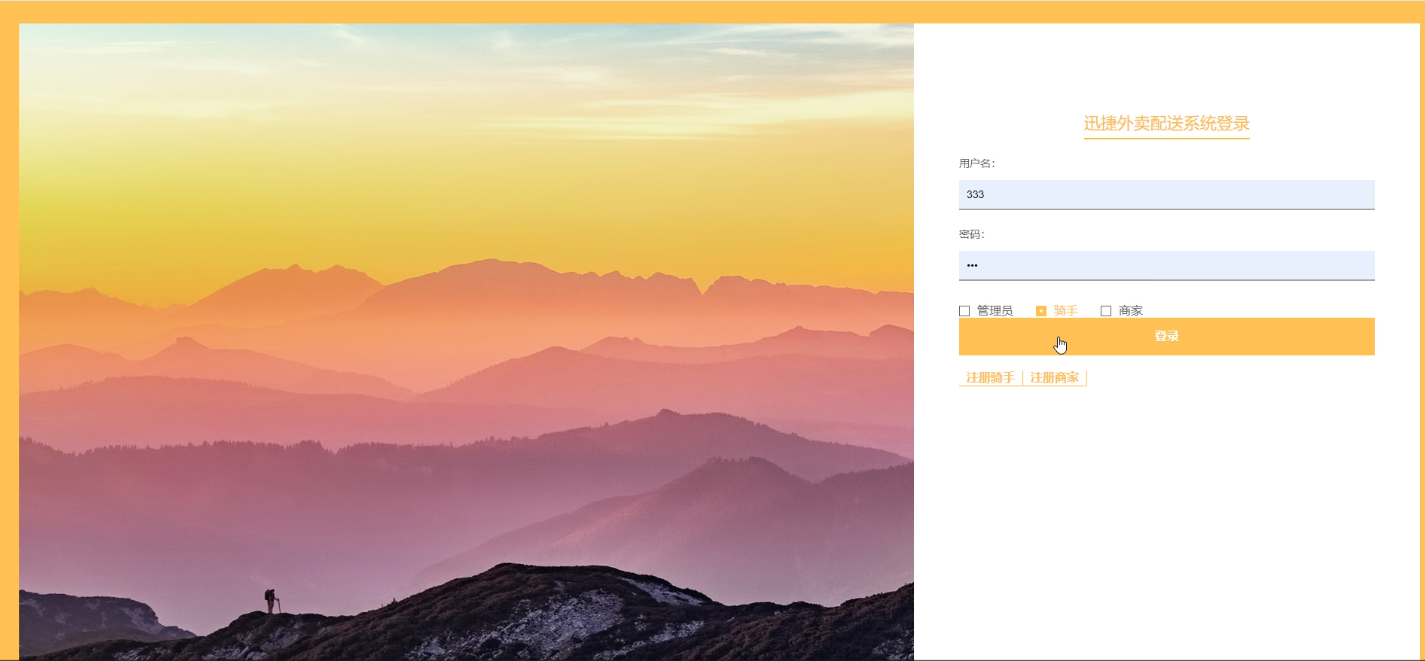

4.1.3 用户登录界面

4.1.4公告信息界面

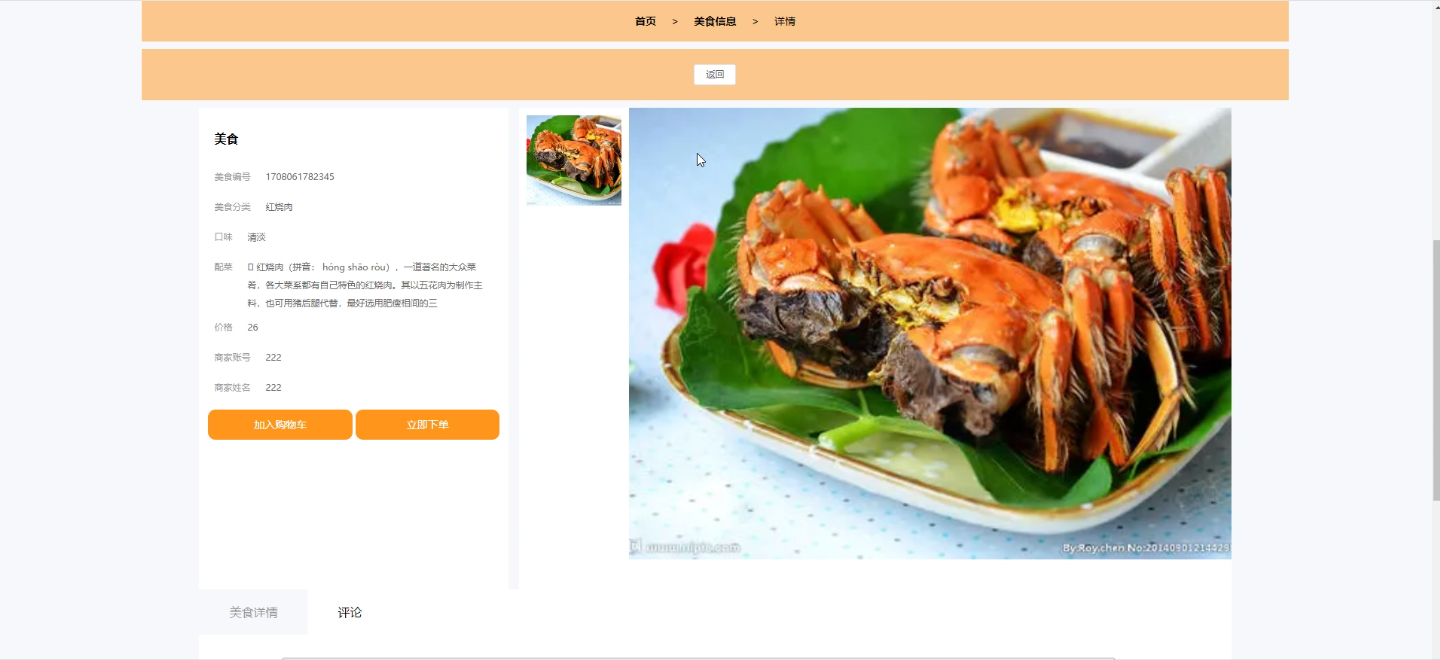

4.1.5 美食信息界面

4.1.6 个人中心界面

4.1.7 下单信息界面

4.1.8 配送订单界面

4.2商家用户功能模块

4.2.1 注册登录界面

4.2.2下单信息界面

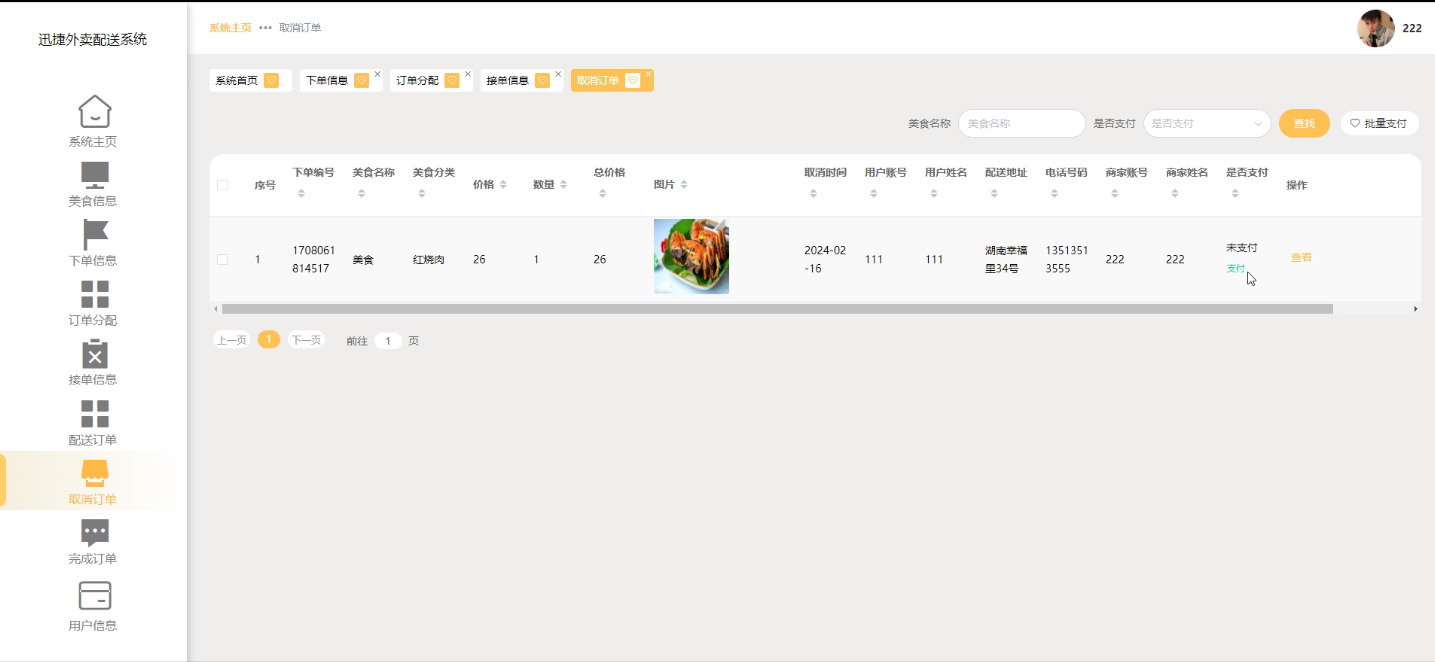

4.2.3取消订单界面

4.2.4配送订单界面

4.3管理员功能模块

4.3.1后台主页界面

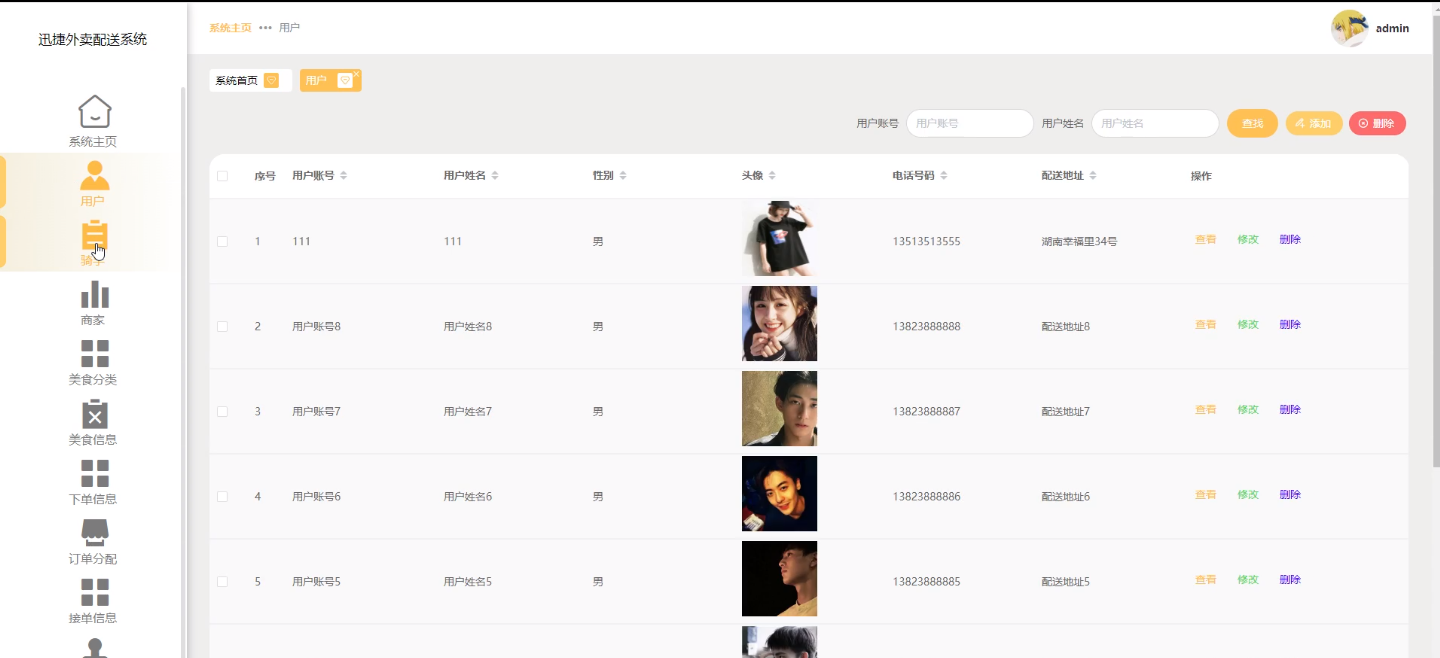

4.3.2用户界面

4.3.3轮播图界面

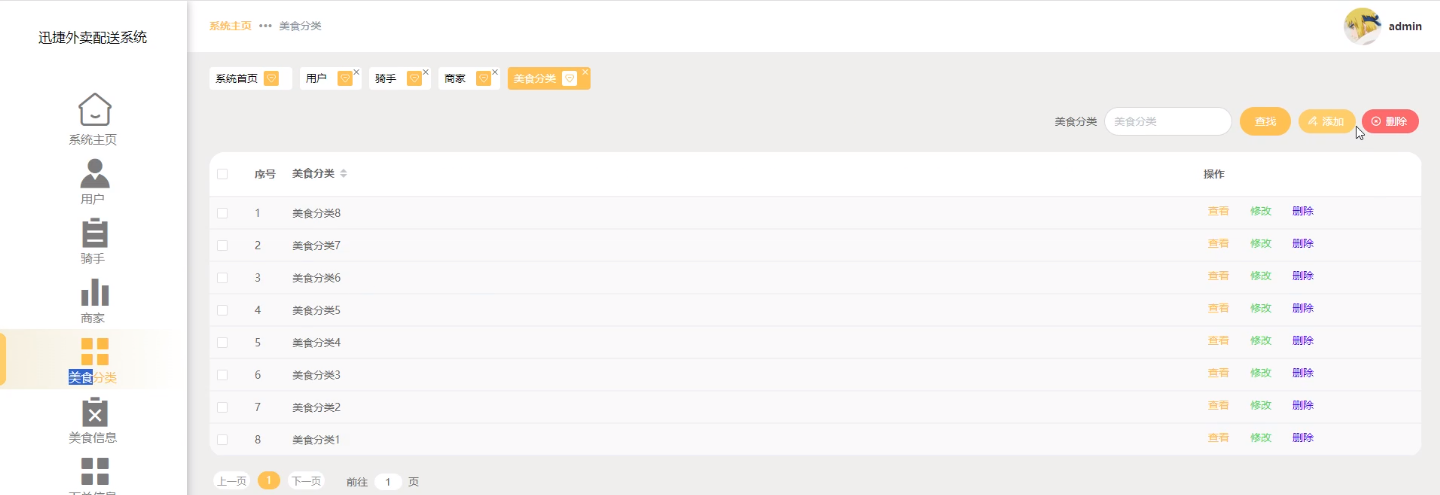

4.3.4 美食分类界面

4.4骑手用户功能模块

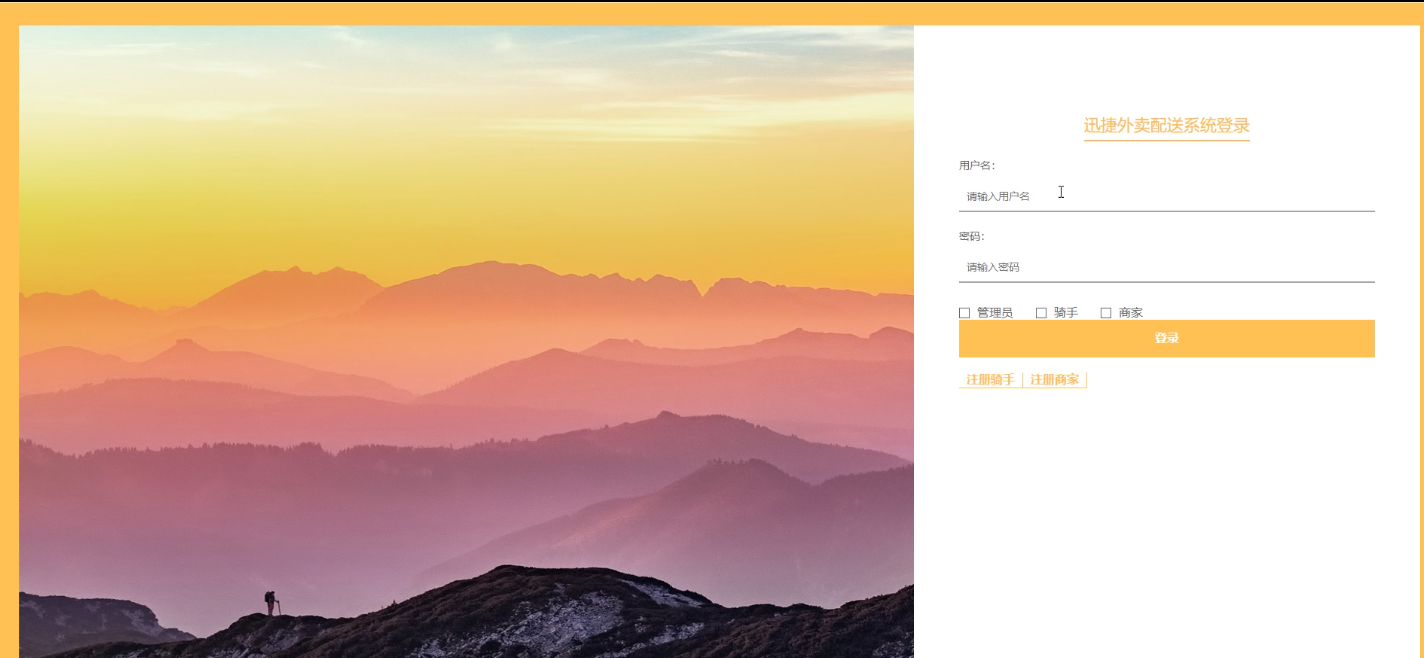

4.4.1骑手用户登录界面

4.4.2 订单分配

4.4.3 接单信息

4.4.4 完成订单界面

5系统测试

5.1 系统测试用例

6 结论

参考文献

致  谢

摘要

本文以实际运用为开发背景，运用软件工程原理和开发方法，它主要是采用Java语言和MySQL数据库作为基础，利用SpringBoot框架构建后端服务，通过Vue框架开发前端界面，来完成对系统的设计。整个开发过程首先对迅捷外卖配送系统进行需求分析，得出迅捷外卖配送系统主要功能。接着对迅捷外卖配送系统进行总体设计和详细设计。总体设计主要包括首页、系统用户(管理员、商家、骑手和用户)、美食分类、美食信息、下单信息、订单分配、接单信息、配送订单、取消订单、完成订单等功能模块；详细设计主要包括迅捷外卖配送系统数据库访问的实现，主要功能模块的具体实现，模块实现关键代码等。最后对迅捷外卖配送系统进行了功能测试，并对测试结果进行了分析总结，得出迅捷外卖配送系统存在的不足及需要改进的地方，为以后的迅捷外卖配送系统维护提供了方便，同时也为今后开发类似系统提供了借鉴和帮助。

迅捷外卖配送系统开发使系统能够更加方便快捷，同时也促使迅捷外卖配送系统变的更加系统化、有序化。系统界面较友好，易于操作。

关键词：迅捷外卖配送系统； MySQL；SpringBoot ；Vue

Abstract

This article takes practical application as the development background, applies software engineering principles and development methods. It mainly uses Java language and MySQL database as the foundation, uses the SpringBoot framework to build backend services, and develops front-end interfaces through the Vue framework to complete the system design. The entire development process first conducts a requirement analysis of the Xunjie food delivery system, and identifies the main functions of the Xunjie food delivery system. Next, proceed with the overall and detailed design of the Xunjie delivery system. The overall design mainly includes functional modules such as homepage, system users (administrators, merchants, riders, and users), food classification, food information, ordering information, order allocation, order receiving information, delivery order, cancellation order, and completion order; The detailed design mainly includes the implementation of database access for the Rapid Delivery Delivery System, the specific implementation of the main functional modules, and the key code for module implementation. Finally, a functional test was conducted on the Xunjie delivery system, and the test results were analyzed and summarized. The shortcomings and areas for improvement of the Xunjie delivery system were identified, which provided convenience for future maintenance of the Xunjie delivery system and also provided reference and assistance for the development of similar systems in the future.

The development of the Xunjie delivery system makes the system more convenient and efficient, while also promoting the Xunjie delivery system to become more systematic and orderly. The system interface is user-friendly and easy to operate.

Keywords: Xunjie food delivery system; MySQL; SpringBoot; Vue

1 绪论

1. 1. 研究背景

随着科技的发展和人们生活节奏的加快，外卖服务已成为日常生活中不可或缺的一部分。特别是在上班族，由于上班族繁忙的工作和多样化的餐饮需求，外卖服务更是受到了广泛的欢迎。然而，现有的外卖配送系统在配送方面仍存在一些问题，如配送效率低下、配送员管理不规范、订单信息不透明等。这些问题不仅影响了用户的用餐体验，还制约了外卖业务的发展。

在这样的背景下，迅捷外卖配送系统的研究显得尤为重要。通过对外卖配送系统的深入研究，我们可以更深入地了解用户的需求和行为模式，从而设计出更符合用户习惯的系统。此外，对骑手的管理、订单信息的追踪和优化等方面也可以得到更全面的探讨和实践。

1.2 研究意义

首先，对于用户和商家而言，一个高效、可靠的外卖配送系统可以提供更好的服务体验。用户能够快速地获得所需的餐食，而商家则可以通过系统更好地管理订单和骑手，提高运营效率。

其次，从学术角度来看，对外卖配送系统的研究可以为相关领域提供实证数据和理论支持。通过对系统的实际运行和用户反馈的分析，可以进一步探讨配送效率、用户行为模式等相关问题，为未来的学术研究提供借鉴。

再者，从社会角度看。外卖配送系统的优化和发展有助于推动商业活动和服务创新。这不仅可以为餐饮的商家提供更多的商机，还可以通过创新和改革来促进餐饮界的经济繁荣。

最后，从技术角度看，迅捷外卖配送系统的研究可以为相关技术领域如人工智能、配送管理等提供实际应用的案例。通过技术的引入和应用，可以进—步优化系统的性能和效率，提高服务质量。

1.3国内外研究现状

国内研究现状

近年来，国内对外卖配送系统的研究呈现出快速增长的趋势。在算法优化方面，研究者们提出了多种基于路径规划、时间窗约束和动态调整的算法，旨在提高配送效率、降低成本。例如，一些学者利用遗传算法、模拟退火算法等对配送路线进行优化，以求找到最短或最优的路径组合。此外，对于骑手与订单的匹配问题，也有研究提出基于机器学习的算法来预测骑手的送达时间，从而实现更合理的任务分配。

除了算法层面的研究。国内学者还关注外卖配送系统中的用户行为、商家策略等方面。通过对大量实际数据的分析，他们探究了用户在订餐过程中的选择因素、时间偏好以及与外卖商家的互动模式。这些研究不仅丰富了我们对用户需求和行为的了解。也为外卖平台的运营策略提供了依据。

此外，国内研究者还对外卖配送系统中的安全问题给予了高度关注。如何确保食品质量、骑手安全以及用户隐私等方面成为研究的热点。针对这些问题。学者们提出了多种解决方案和建议，以期提高外卖服务的整体质量和社会认可度。

国外研究现状

与国内相似。国外对外卖配送系统的研究也十分活跃。在算法层面，国外研究者同样注重配送路线的优化。他们利用先进的数学工具和技术，结合实际的物流网络数据，开发出多种高效的路径规划算法。例收，基于图论的算法被广泛应用于寻找最短或最高效的配送路径。此外，随着大数据和机器学习技术的发展，越来越多的研究者开始利用这些技术来预测骑手的送达时间、优化订单的组合方式等。

在用户行为研究方面，国外学者更注重从心理学和社会学角度进行分析。他们探讨了影响用户选择外卖服务的因素、用户对配送时间的敏感度以及社交媒体在外卖服务营销中的作用等。这些研究不仅拓宽了研究的视野，也为外卖平台的国际化和多元化发展提供了有益的启示。

此外，与国内不同的是，国外在外卖配送系统的智能化和自动化方面进行了更多的探索。例如，一些大型的外卖平台已经实现了配送车辆的自动化改造、无人配送等方面的试点工作。这些尝试为外卖配送系统的未来发展提供了新的思路和方向。

综上所述，国内外对于迅捷外卖配送系统的研究都取得了一定的成果。然而，由于国内外文化背景、消费习惯和技术的差异，研究重点和方法也存在一定的差异。未来，随着技术的不断进步和市场的不断扩大，相信迅捷外卖配送系统将会得到更加深入的研究和应用。

2 迅捷外卖配送系统分析

系统分析是开发一个项目的先决条件，通过系统分析可以很好的了解系统的主体用户的基本需求情况，同时这也是项目的开发的原因。进而对系统开发进行可行性分析，通常包括技术可行性、经济可行性等，可行性分析同时也是从项目整体角度进行的分析。然后就是对项目的具体需求进行分析，分析的手段一般都是通过用户的用例图来实现。下面是详细的介绍。

2.1 可行性分析

（1）技术可行性：

SpringBoot是一个非常流行的Java开发框架，它可以帮助开发者快速构建高效、可扩展的应用程序。因此，使用SpringBoot开发迅捷外卖配送系统是可行的。

（2）经济可行性：

SpringBoot的自动配置功能可以根据应用程序的依赖和环境来进行自动配置，减少了大量的手动配置工作，可以降低开发成本，SpringBoot的开发效率和生产力非常高，它提供了一系列快速构建和开发的功能。这也有助于减少开发成本；SpringBoot的代码质量和可维护性较高，可以降低后期维护成本，因此开发SpringBoot+Vue迅捷外卖配送系统在经济上是可行的。

1. 操作可行性：

此次项目设计的时候我参考了很多类似系统的成功案例，对它们的操作界面以及功能都进行了系统的分析，将众多案例结合在一起，突出以人为本简化操作，所以具有基本计算机知识的人都会操作本项目。因此操作可行性也没有问题。

2.2 系统流程分析

业务流程是用一些特定的符合和线条来进行演示用户在使用系统时的过程，在进行系统分析的时候，业务流程可以帮助开发人员更好的理解业务，发现错误，完善系统。

2.2.1 数据增加流程

用户成功登入系统后就能够实现增加数据的操作，增加数据的编号是特定的，系统生成，用户不能随意填写，除了编号以外，其他增加信息用户自己填写，填写后的信息经过系统验证，验证合法通过就显示增加数据成功了，相反的话，就没有增加成功，图2-1显示的就是在增加数据时的流程。

图2-1  数据增加流程图

2.2.2 数据修改流程

数据修改时的流程和上面介绍的数据增加时的流程差不多，如图2-2所示。

图2-2  数据修改流程图

2.2.3 数据删除流程

如果系统里面存在一些没有用的数据，相关的管理人员还可以对这些数据进行删除，图2-3就是数据删除时的流程图。

图2-3  数据删除流程图

2.3 系统功能分析

2.3.1 功能性分析

按照迅捷外卖配送系统的角色，主要包括普通用户模块、商家用户模块、骑手用户模块和管理员模块，其主要内容如下：

1.普通用户管理模块：

（1）首页：可以查看系统导航栏，轮播图，美食信息、公告信息、个人中心（修改密码、购物车、下单信息、订单分配、接单信息、配送订单、取消订单、完成订单、我的收藏）。

（2）注册登录：可以通过注册后成为系统用户，注册后可以用账号密码登录系统。

（3）公告信息：可以查看管理员发布的系统公告信息。

（4）美食信息：可以查看美食列表信息，可以查看某一美食详情并进行点赞、收藏加入购物车、立即购买等操作。

（5）配送订单：可以查看订单的配送情况，对已配送完成的订单进行签收操作。

（6）我的收藏：可以查看个人收藏的信息，可进行查看、购买或删除操作。

2.骑手用户模块：

（1）注册登录：可以通过注册后成为迅捷外卖配送系统的骑手用户，注册后可以使用账号密码登录系统。

（2）订单分配：可以所有商家分配给骑手用户的订单信息，可进行查看详情并选择一键接单等操作。

（3）接单信息：可以查看个人已经接单成功的订单详情信息，可进行查看详情并进行配送操作。

（4）完成订单：可以查看个人已配送完成的所有订单详情信息。

3.商家用户模块：

（1）注册登录：可以通过注册后成为迅捷外卖配送系统的商家用户，注册后可以使用账号密码登录系统。

（2）美食信息：可以添加美食信息，可以查看美食列表中的某一菜品信息详情，可以对美食信息进行查询、重置或删除等操作。

（3）下单信息：可以查看个人店铺中前台用户所有的订单信息，可进行详情查看和给骑手分配订单等操作。

（4）取消订单：商家用户可查看前台用户已取消订单信息，可进行查询或删除等操作。

4.管理员管理模块：

（1）系统主页：可以查看系统用户、美食信息、下单信息、订单分配、接单信息、配送订单等功能。

（2 系统用户管理：可以对系统前台注册的普通用户、骑手用户、商家用户以及管理进行维护管理。

（3）美食分类：可以对美食信息添加分类进行管理，可以对分类信息进行查询和删除操作。

（4）美食信息：可以可以查看商家发布的美食信息并进行维护管理。

（5）下单信息：可以查看前台用户已支付的订单详情信息并进行维护管理。

（6）订单分配：可以查看商家给骑手分配的订单详情信息并可进行维护管理。

（7）接单信息：可以查看骑手已接外卖订单详情信息并进行维护管理。

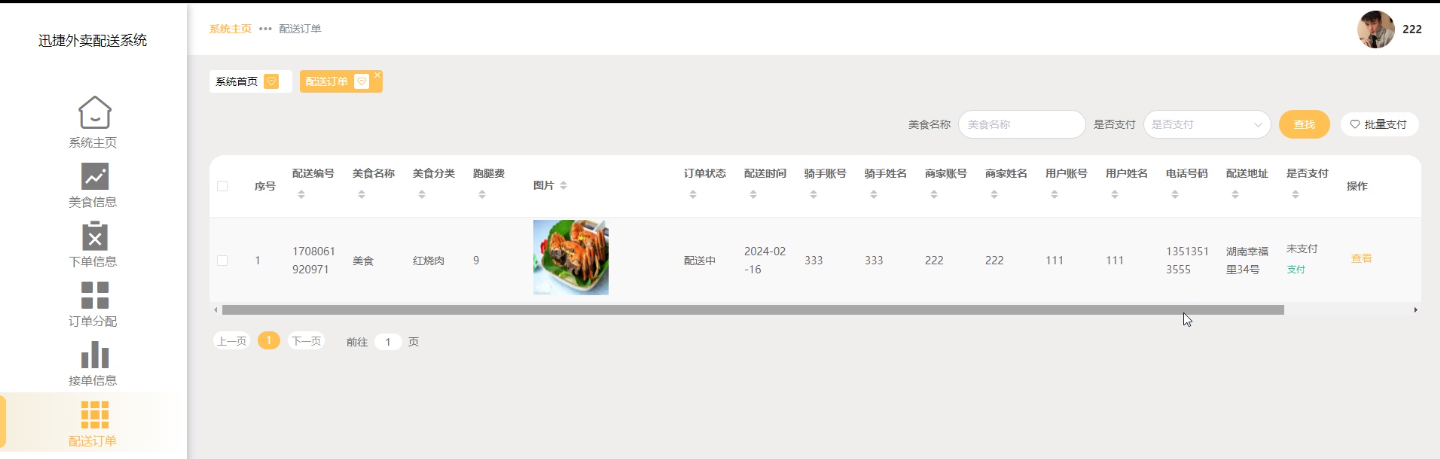

（7）配送订单：可以查看骑手正在配送的订单详情信息并进行查询或删除等相应操作。

（8）取消订单：可以查看前台用户已取消的订单详情信息，可进行查询或删除等操作。

（9）完成订单：可以查看骑手已配送完成的订单详情信息并进行删除等相应操作。

（10）系统管理：可以查看轮播图和公告信息以及公告信息分类进行查询、添加和删除等操作。

（11）轮播图管理：可以查看轮播图列表中的某一轮播图详情，可以对系统轮播图进行查询、添加和删除操作。

2.3.2 非功能性分析

迅捷外卖配送系统的非功能性需求比如迅捷外卖配送系统的安全性怎么样，可靠性怎么样，性能怎么样，可拓展性怎么样等。具体可以表示在如下3-1表格中：

表2-1迅捷外卖配送系统非功能需求表

安全性	主要指迅捷外卖配送系统数据库的安装，数据库的使用和密码的设定必须合乎规范。
可靠性	可靠性是指迅捷外卖配送系统能够安装用户的指示进行操作，经过测试，可靠性90%以上。
性能	性能是影响迅捷外卖配送系统占据市场的必要条件，所以性能最好要佳才好。
可扩展性	比如数据库预留多个属性，比如接口的使用等确保了系统的非功能性需求。
易用性	用户只要跟着迅捷外卖配送系统的页面展示内容进行操作，就可以了。
可维护性	迅捷外卖配送系统开发的可维护性是非常重要的，经过测试，可维护性没有问题

2.4 系统用例分析

通过2.3功能的分析，得出了本迅捷外卖配送系统的用例图：

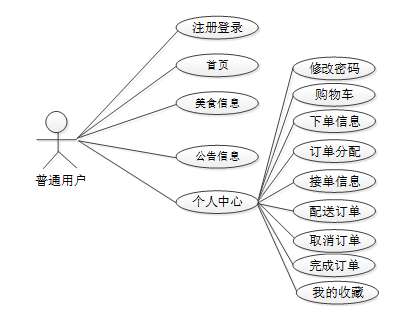

普通用户角色的用例图如下图2-4所示。

图2-4 迅捷外卖配送系统普通用户角色用例图

骑手用户角色的用例图如下图2-5所示。

图2-5迅捷外卖配送系统骑手用户角色用例图

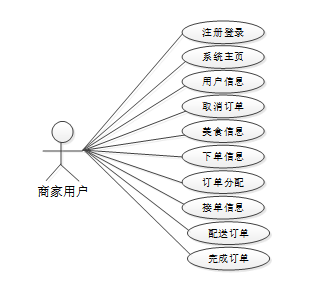

商家用户角色的用例图如下图2-6所示。

图2-6迅捷外卖配送系统商家用户角色用例图

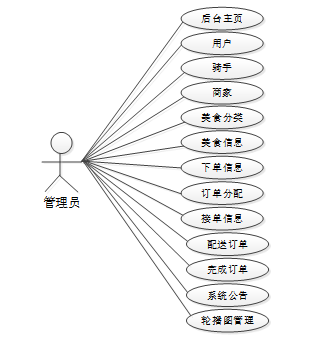

管理员角色的用例图如下图2-7所示。

图2-7迅捷外卖配送系统管理员角色用例图

2.5本章小结

本章主要通过对迅捷外卖配送系统的可行性分析、流程分析、功能需求分析、系统用例分析，确定整个迅捷外卖配送系统要实现的功能。同时也为迅捷外卖配送系统的代码实现和测试提供了标准。

3 迅捷外卖配送系统总体设计

本章主要讨论的内容包括迅捷外卖配送系统的功能模块设计、数据库系统设计。

3.1 系统架构设计

本迅捷外卖配送系统从架构上分为三层：表现层（UI）、业务逻辑层（BLL）以及数据层（DL）。

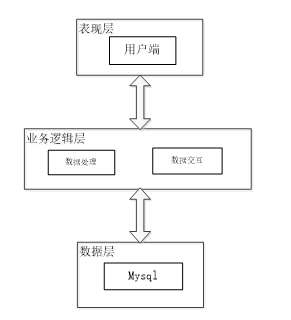

图3-1迅捷外卖配送系统系统架构设计图

表现层（UI）：又称UI层，主要完成本迅捷外卖配送系统的UI交互功能，一个良好的UI可以打打提高用户的用户体验，增强用户使用本迅捷外卖配送系统时的舒适度。UI的界面设计也要适应不同版本的迅捷外卖配送系统以及不同尺寸的分辨率，以做到良好的兼容性。UI交互功能要求合理，用户进行交互操作时必须要得到与之相符的交互结果，这就要求表现层要与业务逻辑层进行良好的对接。

业务逻辑层（BLL）：主要完成本迅捷外卖配送系统的数据处理功能。用户从表现层传输过来的数据经过业务逻辑层进行处理交付给数据层，系统从数据层读取的数据经过业务逻辑层进行处理交付给表现层。

数据层（DL）：由于本迅捷外卖配送系统的数据是放在服务端的mysql数据库中，因此本属于服务层的部分可以直接整合在业务逻辑层中，所以数据层中只有数据库，其主要完成本迅捷外卖配送系统的数据存储和管理功能。

3.2 系统功能模块设计

3.2.1整体功能模块设计

在上一章节中主要对系统的功能性需求和非功能性需求进行分析，并且根据需求分析了本迅捷外卖配送系统中的用例。那么接下来就要开始对本迅捷外卖配送系统的架构、主要功能和数据库开始进行设计。迅捷外卖配送系统根据前面章节的需求分析得出，其总体设计模块图如图3-2所示。

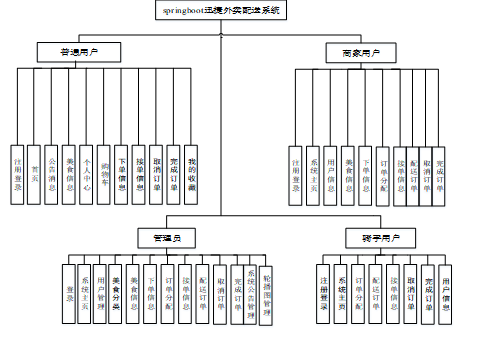

图3-2 迅捷外卖配送系统功能模块图

3.2.2用户模块设计

本系统的用户包括普通用户、医生用户和管理员。以普通用户模块的结构图为例进行分析，用户模块结构图为例进行分析，如下图：

图3-3用户模块结构图

3.2.3 评论管理模块设计

迅捷外卖配送系统是一个交流性质的公开平台，用户可以对平台上信息进行评论，增加用户之间的互动性。但是同时也为了更好的规范评论的内容，给予管理员删除不合适的评论的功能，所以需要专门设计一个评论管理模块，具体的结构图如下：

图3-4评论模块结构图

3.2.4美食信息管理模块设计

迅捷外卖配送系统是中需要存储不少美食信息，其模块功能结构，具体的结构图如下：

图3-5医生中心信息管理模块结构图

3.3 数据库设计

数据库设计一般包括需求分析、概念模型设计、数据库表建立三大过程，其中需求分析前面章节已经阐述，概念模型设计有概念模型和逻辑结构设计两部分。

3.3.1 数据库概念结构设计

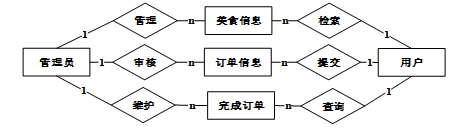

下面是整个迅捷外卖配送系统中主要的数据库表总E-R实体关系图。

图3-6 迅捷外卖配送系统总E-R关系图

3.3.2 数据库逻辑结构设计

通过上一小节中迅捷外卖配送系统中总E-R关系图上得出一共需要创建很多个数据表。在此我主要罗列几个主要的数据库表结构设计。

表名：discussmeishixinxi

功能：美食信息评论表

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
refid	bigint		关联表id
userid	bigint		用户id
avatarurl	longtext	4294967295	头像
nickname	varchar	200	用户名
content	longtext	4294967295	评论内容
reply	longtext	4294967295	回复内容

表名：shangjia

功能：商家

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
shangjiaxingming	varchar	200	商家姓名
shangjiazhanghao	varchar	200	商家账号
mima	varchar	200	密码
xingbie	varchar	200	性别
touxiang	longtext	4294967295	头像
dianhuahaoma	varchar	200	电话号码

表名：dingdanfenpei

功能：订单分配

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
fenpeibianhao	varchar	200	分配编号
meishimingcheng	varchar	200	美食名称
meishifenlei	varchar	200	美食分类
paotuifei	int		跑腿费
tupian	longtext	4294967295	图片
jinjichengdu	varchar	200	紧急程度
fenpeishijian	date		分配时间
shangjiazhanghao	varchar	200	商家账号
shangjiaxingming	varchar	200	商家姓名
qishouzhanghao	varchar	200	骑手账号
qishouxingming	varchar	200	骑手姓名
yonghuzhanghao	varchar	200	用户账号
yonghuxingming	varchar	200	用户姓名
dianhuahaoma	varchar	200	电话号码
peisongdizhi	varchar	200	配送地址

表名：yonghu

功能：用户

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
yonghuzhanghao	varchar	200	用户账号
yonghuxingming	varchar	200	用户姓名
mima	varchar	200	密码
xingbie	varchar	200	性别
touxiang	longtext	4294967295	头像
dianhuahaoma	varchar	200	电话号码
peisongdizhi	varchar	200	配送地址

表名：quxiaodingdan

功能：取消订单

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
xiadanbianhao	varchar	200	下单编号
meishimingcheng	varchar	200	美食名称
meishifenlei	varchar	200	美食分类
jiage	int		价格
shuliang	int		数量
zongjiage	int		总价格
tupian	longtext	4294967295	图片
quxiaoshijian	date		取消时间
yonghuzhanghao	varchar	200	用户账号
yonghuxingming	varchar	200	用户姓名
peisongdizhi	varchar	200	配送地址
dianhuahaoma	varchar	200	电话号码
shangjiazhanghao	varchar	200	商家账号
shangjiaxingming	varchar	200	商家姓名
ispay	varchar	200	是否支付		未支付

表名：config

功能：配置文件

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
name	varchar	100	配置参数名称
value	varchar	100	配置参数值
url	varchar	500	url

表名：xiadanxinxi

功能：下单信息

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
xiadanbianhao	varchar	200	下单编号
meishimingcheng	varchar	200	美食名称
meishifenlei	varchar	200	美食分类
jiage	int		价格
shuliang	int		数量
zongjiage	int		总价格
tupian	longtext	4294967295	图片
xiadanshijian	date		下单时间
yonghuzhanghao	varchar	200	用户账号
yonghuxingming	varchar	200	用户姓名
peisongdizhi	varchar	200	配送地址
dianhuahaoma	varchar	200	电话号码
shangjiazhanghao	varchar	200	商家账号
shangjiaxingming	varchar	200	商家姓名
ispay	varchar	200	是否支付		未支付

表名：qishou

功能：骑手

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
qishouzhanghao	varchar	200	骑手账号
qishouxingming	varchar	200	骑手姓名
mima	varchar	200	密码
xingbie	varchar	200	性别
touxiang	longtext	4294967295	头像
dianhuahaoma	varchar	200	电话号码

表名：aboutus

功能：关于我们

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
title	varchar	200	标题
subtitle	varchar	200	副标题
content	longtext	4294967295	内容
picture1	longtext	4294967295	图片1
picture2	longtext	4294967295	图片2
picture3	longtext	4294967295	图片3

表名：wanchengdingdan

功能：完成订单

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
peisongbianhao	varchar	200	配送编号
meishimingcheng	varchar	200	美食名称
meishifenlei	varchar	200	美食分类
paotuifei	int		跑腿费
tupian	longtext	4294967295	图片
zhuangtai	varchar	200	状态
shouhuoshijian	date		收货时间
qishouzhanghao	varchar	200	骑手账号
qishouxingming	varchar	200	骑手姓名
shangjiazhanghao	varchar	200	商家账号
shangjiaxingming	varchar	200	商家姓名
yonghuzhanghao	varchar	200	用户账号
yonghuxingming	varchar	200	用户姓名
dianhuahaoma	varchar	200	电话号码
peisongdizhi	varchar	200	配送地址

表名：peisongdingdan

功能：配送订单

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
peisongbianhao	varchar	200	配送编号
meishimingcheng	varchar	200	美食名称
meishifenlei	varchar	200	美食分类
paotuifei	int		跑腿费
tupian	longtext	4294967295	图片
dingdanzhuangtai	varchar	200	订单状态
peisongshijian	date		配送时间
qishouzhanghao	varchar	200	骑手账号
qishouxingming	varchar	200	骑手姓名
shangjiazhanghao	varchar	200	商家账号
shangjiaxingming	varchar	200	商家姓名
yonghuzhanghao	varchar	200	用户账号
yonghuxingming	varchar	200	用户姓名
dianhuahaoma	varchar	200	电话号码
peisongdizhi	varchar	200	配送地址
ispay	varchar	200	是否支付		未支付

表名：users

功能：用户表

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
username	varchar	100	用户名
password	varchar	100	密码
image	varchar	200	头像
role	varchar	100	角色		管理员
addtime	timestamp		新增时间		CURRENT_TIMESTAMP

表名：newstype

功能：公告信息分类

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
typename	varchar	200	分类名称

表名：news

功能：公告信息

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
title	varchar	200	标题
introduction	longtext	4294967295	简介
typename	varchar	200	分类名称
name	varchar	200	发布人
headportrait	longtext	4294967295	头像
clicknum	int		点击次数		0
clicktime	datetime		最近点击时间
thumbsupnum	int		赞		0
crazilynum	int		踩		0
storeupnum	int		收藏数		0
picture	longtext	4294967295	图片
content	longtext	4294967295	内容

表名：token

功能：token表

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
userid	bigint		用户id
username	varchar	100	用户名
tablename	varchar	100	表名
role	varchar	100	角色
token	varchar	200	密码
addtime	timestamp		新增时间		CURRENT_TIMESTAMP
expiratedtime	timestamp		过期时间		CURRENT_TIMESTAMP

表名：meishixinxi

功能：美食信息

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
meishibianhao	varchar	200	美食编号
meishimingcheng	varchar	200	美食名称
meishifenlei	varchar	200	美食分类
tupian	longtext	4294967295	图片
kouwei	varchar	200	口味
peicai	longtext	4294967295	配菜
jiage	int		价格
meishixiangqing	longtext	4294967295	美食详情
shangjiazhanghao	varchar	200	商家账号
shangjiaxingming	varchar	200	商家姓名
discussnum	int		评论数		0

表名：systemintro

功能：系统简介

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
title	varchar	200	标题
subtitle	varchar	200	副标题
content	longtext	4294967295	内容
picture1	longtext	4294967295	图片1
picture2	longtext	4294967295	图片2
picture3	longtext	4294967295	图片3

表名：storeup

功能：收藏表

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
userid	bigint		用户id
refid	bigint		商品id
tablename	varchar	200	表名
name	varchar	200	名称
picture	longtext	4294967295	图片
type	varchar	200	类型		1
inteltype	varchar	200	推荐类型
remark	varchar	200	备注

表名：meishifenlei

功能：美食分类

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
meishifenlei	varchar	200	美食分类

表名：jiedanxinxi

功能：接单信息

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
jiedanbianhao	varchar	200	接单编号
meishimingcheng	varchar	200	美食名称
meishifenlei	varchar	200	美食分类
paotuifei	int		跑腿费
tupian	longtext	4294967295	图片
jiedanshijian	date		接单时间
shangjiazhanghao	varchar	200	商家账号
shangjiaxingming	varchar	200	商家姓名
qishouzhanghao	varchar	200	骑手账号
qishouxingming	varchar	200	骑手姓名
yonghuzhanghao	varchar	200	用户账号
yonghuxingming	varchar	200	用户姓名
dianhuahaoma	varchar	200	电话号码
peisongdizhi	varchar	200	配送地址

表名：gouwuche

功能：购物车

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
jiarubianhao	varchar	200	加入编号
meishimingcheng	varchar	200	美食名称
meishifenlei	varchar	200	美食分类
jiage	int		价格
tupian	longtext	4294967295	图片
jiarushijian	date		加入时间
yonghuzhanghao	varchar	200	用户账号
yonghuxingming	varchar	200	用户姓名
peisongdizhi	varchar	200	配送地址
dianhuahaoma	varchar	200	电话号码
shangjiazhanghao	varchar	200	商家账号
shangjiaxingming	varchar	200	商家姓名

3.4本章小结

整个迅捷外卖配送系统的需求分析主要对系统总体架构以及功能模块的设计，通过建立E-R模型和数据库逻辑系统设计完成了数据库系统设计。

4 迅捷外卖配送系统详细设计与实现

迅捷外卖配送系统的详细设计与实现主要是根据前面的迅捷外卖配送系统的需求分析和迅捷外卖配送系统的总体设计来设计页面并实现业务逻辑。主要从迅捷外卖配送系统界面实现、业务逻辑实现这两部分进行介绍。

4.1普通用户功能模块

4.1.1 首页界面

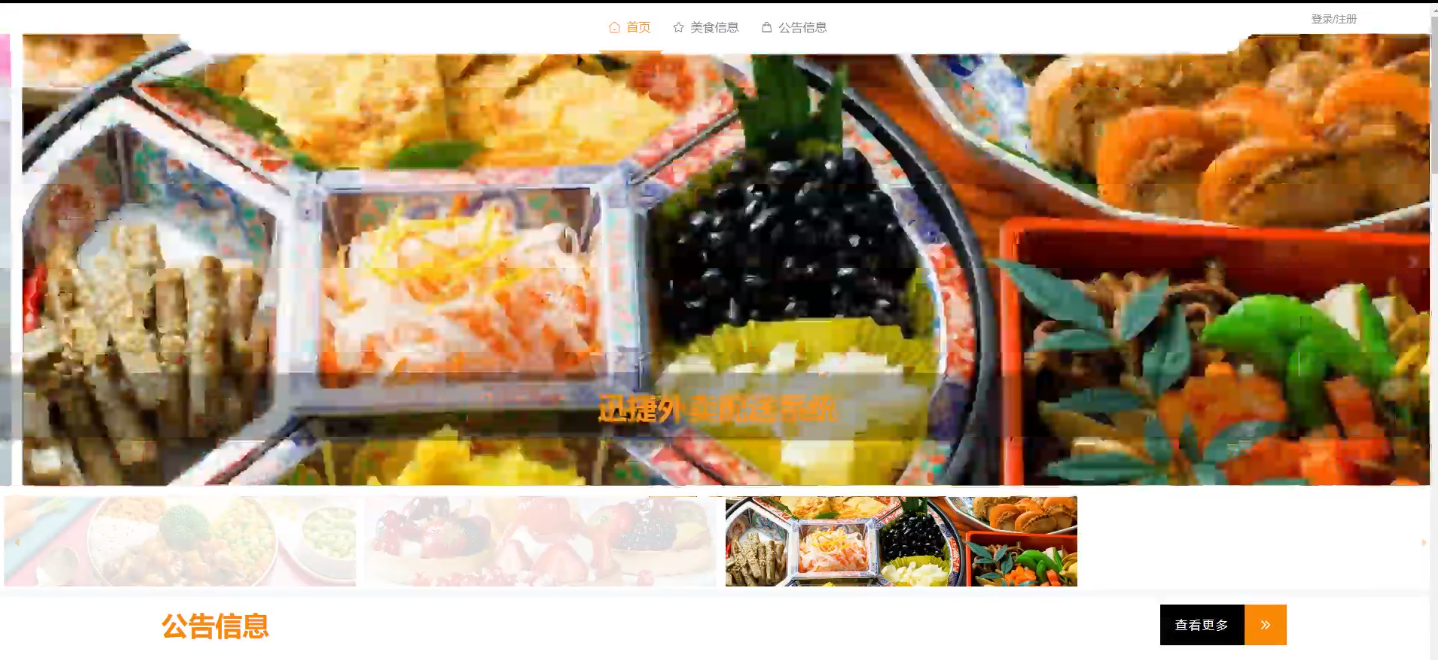

系统首页以上中下的布局进行展示，正上方是系统的导航栏，中间是轮播图，下面是美食信息、公告信息等推荐信息，其界面展示如下图4-1所示。

图4-1 首页界面图

4.1.2 用户注册界面

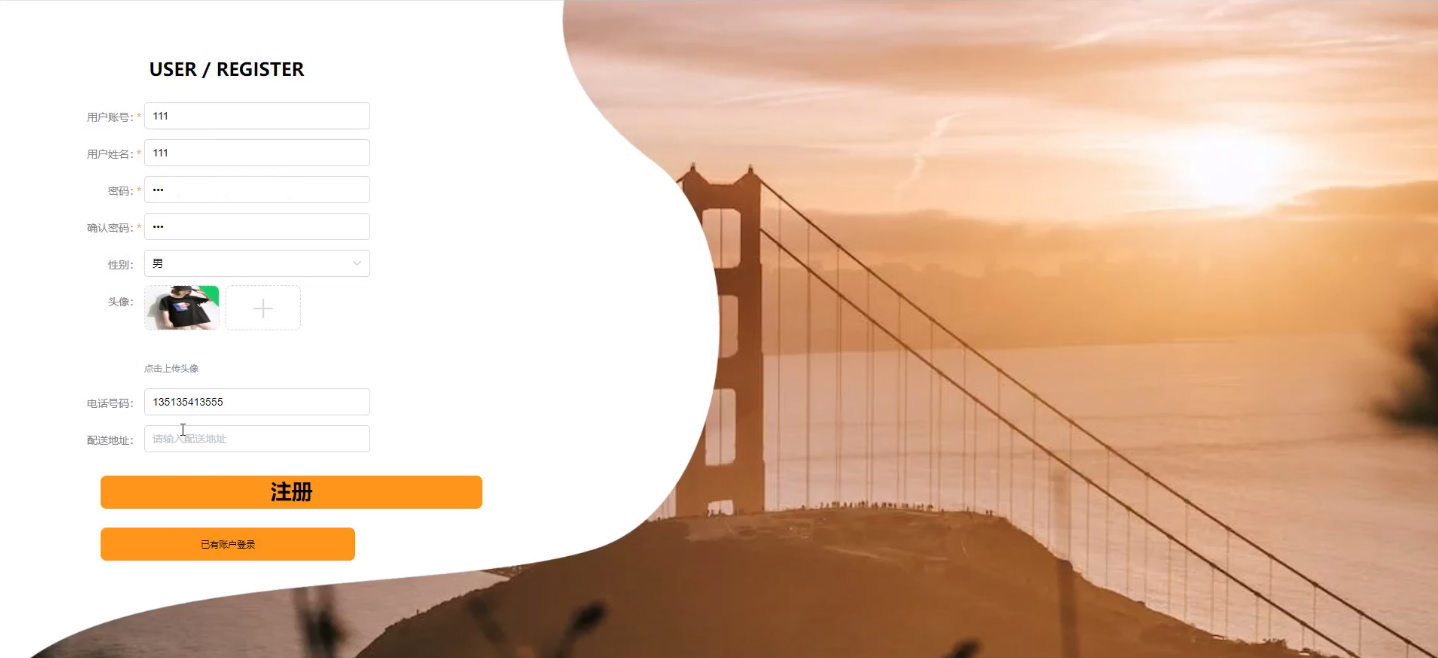

用户点击右上角“注册”进入注册页面填写账号、密码、确认密码、昵称、性别、姓名、电话号码等信息后点击“注册”按钮，系统将会先验证输入的有没有空数据，再次验证密码和确认密码是否是一样的，最后验证输入的账户名和数据库表中已经注册的账户名是否重复，只有都验证没问题后即可用户注册成功。其界面展示如下图4-2所示。

图4-2 用户注册界面图

用户注册的关键代码如下：

    /**

     * 注册

     * @param user

     * @return

     */

    @PostMapping("register")

    public Map<String, Object> signUp(@RequestBody User user) {

        // 查询用户

        Map<String, String> query = new HashMap<>();

        Map<String,Object> map = JSON.parseObject(JSON.toJSONString(user));

        query.put("username",user.getUsername());

        List list = service.selectBaseList(service.select(query, new HashMap<>()));

        if (list.size()>0){

            return error(30000, "用户已存在");

        }

        map.put("password",service.encryption(String.valueOf(map.get("password"))));

        service.insert(map);

        return success(1);

}

4.1.3 用户登录界面

用户注册后可以通过自己的账户名和密码进行登录的，当用户输入自己的用户名、密码、选择角色信进行“登录”，将会首先验证输入的有没有空数据，再次验证输入的用户名+密码+角色和数据库中当前保存的用户信息是否一致，只有在验证信息一致才能成功登录系统；否则将会提示相应错误信息，其界面如下图4-3所示。

图4-3用户登录界面图

用户登录关键代码如下：

 /**

     * 登录

     * @param data

     * @param httpServletRequest

     * @return

     */

    @PostMapping("login")

    public Map<String, Object> login(@RequestBody Map<String, String> data, HttpServletRequest httpServletRequest) {

        log.info("[执行登录接口]");

        String username = data.get("username");

        String email = data.get("email");

        String phone = data.get("phone");

        String password = data.get("password");

        List resultList = null;

        Map<String, String> map = new HashMap<>();

        if(username != null && "".equals(username) == false){

            map.put("username", username);

            resultList = service.selectBaseList(service.select(map, new HashMap<>()));

        }

        else if(email != null && "".equals(email) == false){

            map.put("email", email);

            resultList = service.selectBaseList(service.select(map, new HashMap<>()));

        }

        else if(phone != null && "".equals(phone) == false){

            map.put("phone", phone);

            resultList = service.selectBaseList(service.select(map, new HashMap<>()));

        }else{

            return error(30000, "账号或密码不能为空");

        }

        if (resultList == null || password == null) {

            return error(30000, "账号或密码不能为空");

        }

        //判断是否有这个用户

        if (resultList.size()<=0){

            return error(30000,"用户不存在");

        }

        User byUsername = (User) resultList.get(0);

        Map<String, String> groupMap = new HashMap<>();

        groupMap.put("name",byUsername.getUserGroup());

        List groupList = userGroupService.selectBaseList(userGroupService.select(groupMap, new HashMap<>()));

        if (groupList.size()<1){

            return error(30000,"用户组不存在");

        }

        UserGroup userGroup = (UserGroup) groupList.get(0);

        //查询用户审核状态

        if (!StringUtils.isEmpty(userGroup.getSourceTable())){

            String res = service.selectExamineState(userGroup.getSourceTable(),byUsername.getUserId());

            if (res==null){

                return error(30000,"用户不存在");

            }

            if (!res.equals("已通过")){

                return error(30000,"该用户审核未通过");

            }

        }

        //查询用户状态

        if (byUsername.getState()!=1){

            return error(30000,"用户非可用状态，不能登录");

        }

        String md5password = service.encryption(password);

        if (byUsername.getPassword().equals(md5password)) {

            // 存储Token到数据库

            AccessToken accessToken = new AccessToken();

            accessToken.setToken(UUID.randomUUID().toString().replaceAll("-", ""));

            accessToken.setUser_id(byUsername.getUserId());

            Duration duration = Duration.ofSeconds(7200L);

            redisTemplate.opsForValue().set(accessToken.getToken(), accessToken,duration);

            // 返回用户信息

            JSONObject user = JSONObject.parseObject(JSONObject.toJSONString(byUsername));

            user.put("token", accessToken.getToken());

            JSONObject ret = new JSONObject();

            ret.put("obj",user);

            return success(ret);

        } else {

            return error(30000, "账号或密码不正确");

        }

    }

4.1.4公告信息界面

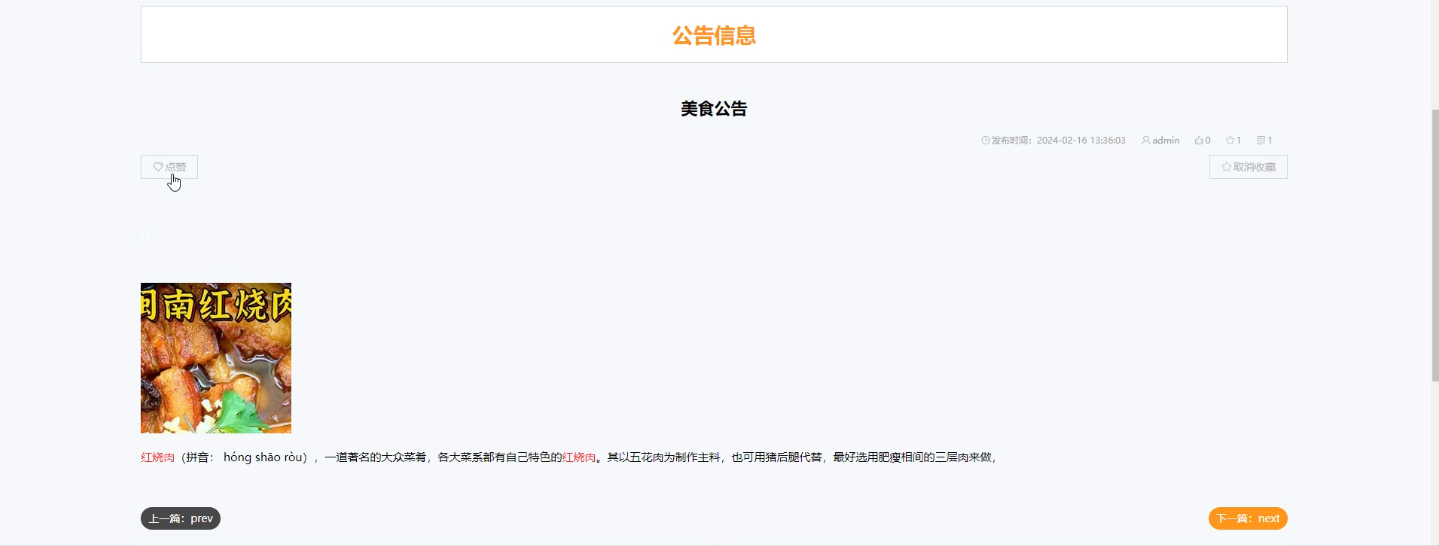

用户可以查看管理员发布的美食公告信息，可进行点赞、收藏或评论等操作，其界面如下图4-4所示。

图4-4公告信息界面图

4.1.5 美食信息界面

用户可以查看美食列表信息，可以查看某一美食信息详情并进行点赞、收藏、发表评论、加入购物车或立即购买等操作，其界面如下图4-5所示。

图4-5美食信息详情界面图

4.1.6 个人中心界面

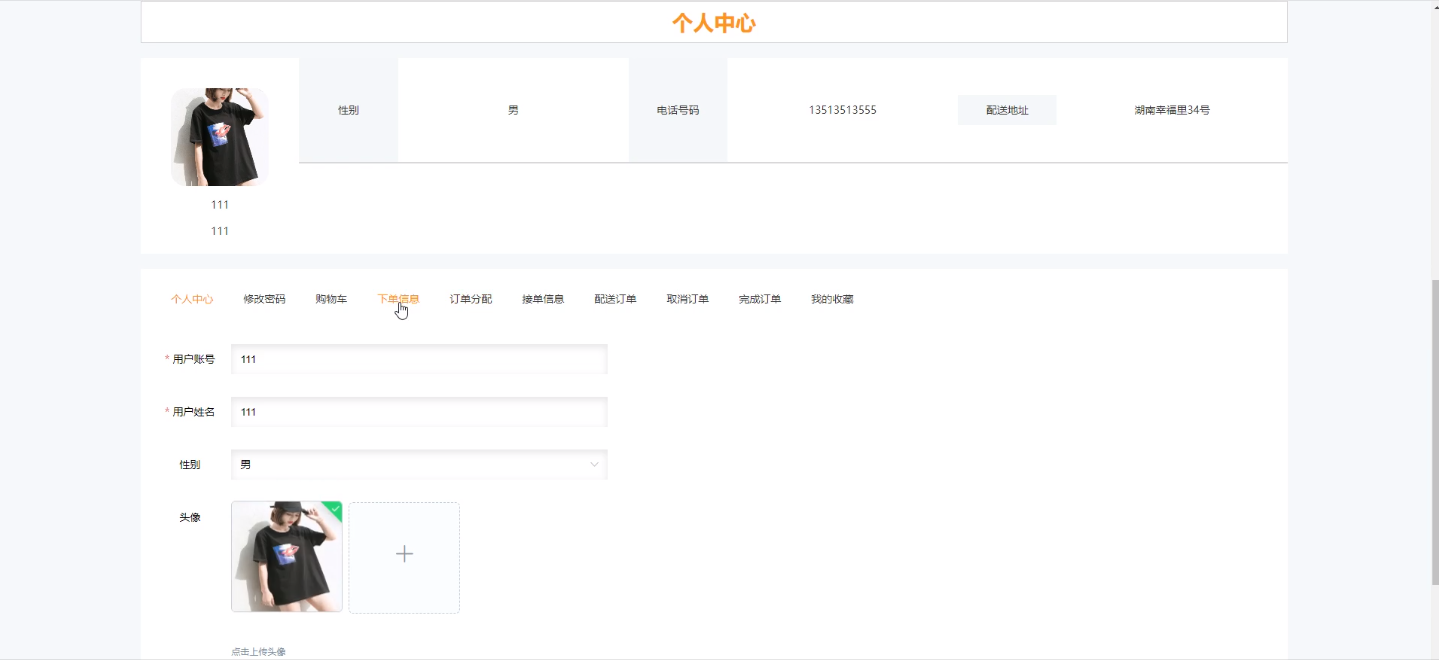

用户在点击“个人中心”进入到后台，可以对登录密码、购物车、下单信息、订单分配、接单信息、配送订单、取消订单、完成订单和我的收藏进行查看、添加或删除等操作，其界面如图4-6所示。

图4-6 个人中心界面图

4.1.7 下单信息界面

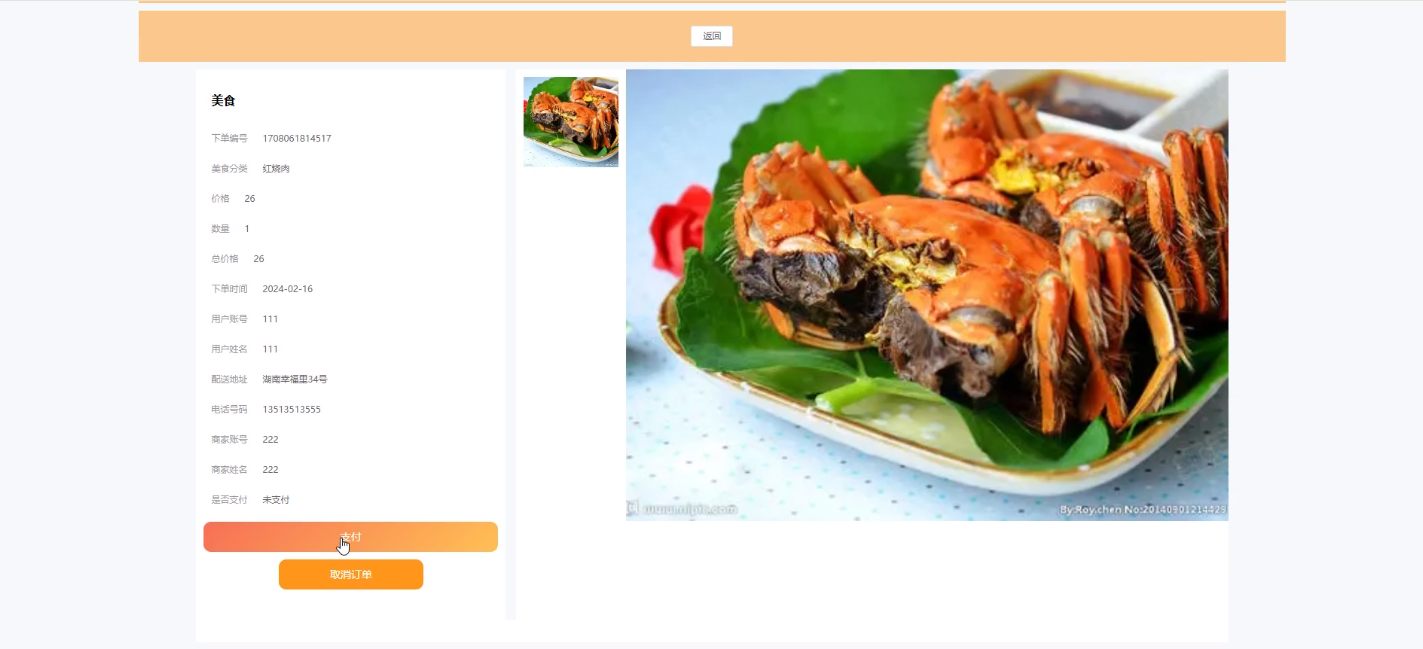

用户可以在后台的“下单信息”页面查看个人的订单信息，对未支付的订单进行支付或取消订单，其界面如图4-7所示。

图4-7 下单信息界面图

4.1.8 配送订单界面

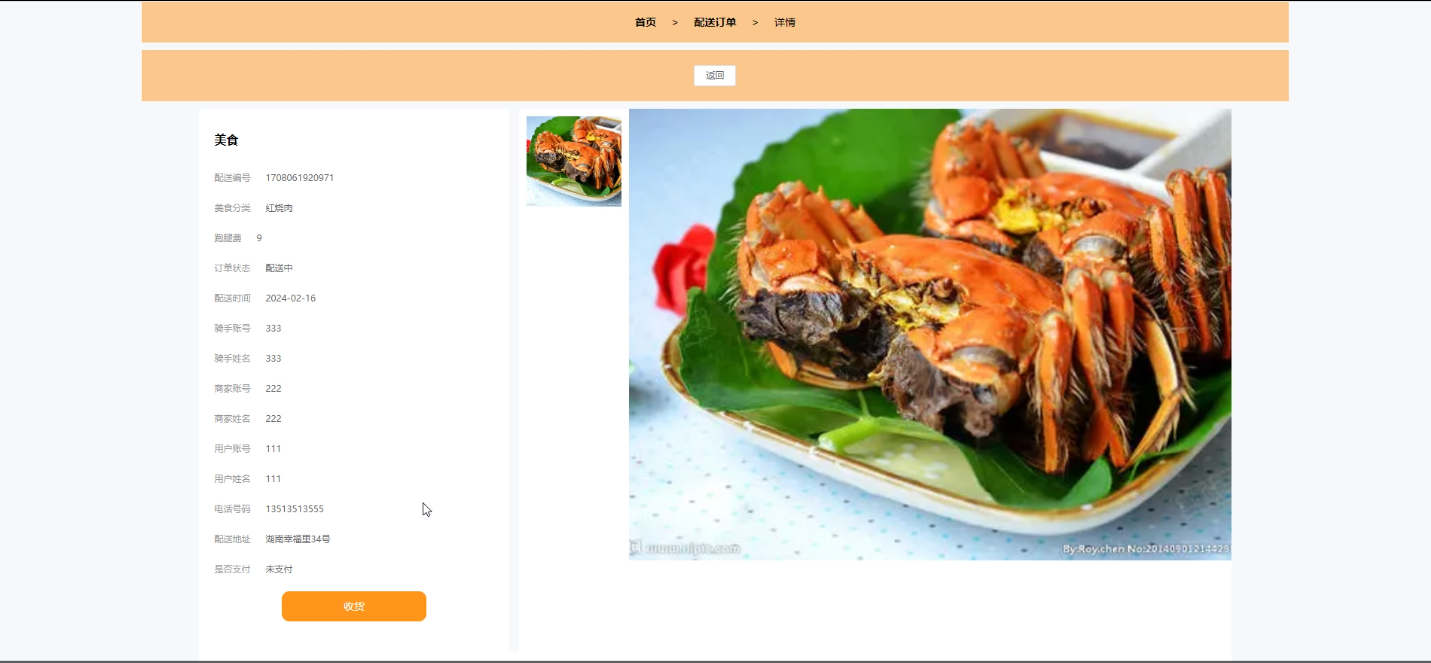

用户点击 “配送订单”，可以查看个人的配送订单详情，可对已收到的外卖订单进行签收操作，其界面如下图4-8所示

图4-8签收界面图

4.2商家用户功能模块

4.2.1 注册登录界面

商家用户点击右上角“注册”进入注册页面填写商家姓名、商家账号、密码、确认密码、性别、头像、电话号码等信息后点击“注册”按钮，系统将会先验证输入的有没有空数据，再次验证密码和确认密码是否是一样的，最后验证输入的账户名和数据库表中已经注册的账户名是否重复，只有都验证没问题后即可用户注册成功。其界面如下图4-9所示。

图4-9商家注册界面图

4.2.2下单信息界面

商家在下单信息页面可查看前台用户已支付的订单详情信息，并可将订单分配给骑手进行配送，其界面如下图4-10所示。



图4-10分配订单界面图

4.2.3取消订单界面

商家用户在取消订单页面可查看前台用户取消的订单详情信息，并还未处理的订单点击“支付”进行退款处理，其界面如下图4-11所示。

图4-11取消订单界面图

4.2.4配送订单界面

商家用户在配送订单页面可查看所有骑手的配送订单详情信息，并还未支付骑手配送的订单点击“支付”进行在线支付，其界面如下图4-12所示。

图4-11配送订单界面图

4.3管理员功能模块

4.3.1后台主页界面

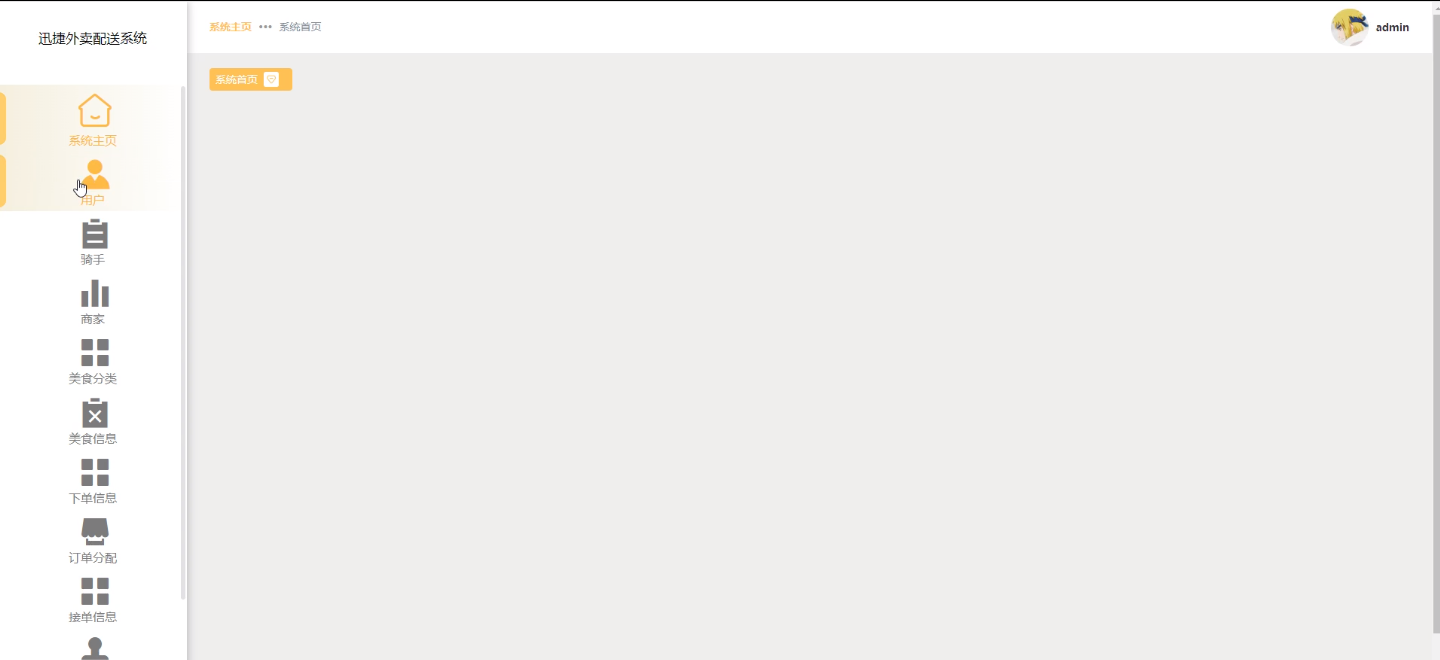

管理员登录迅捷外卖配送系统，可以查看系统主面、用户、骑手、商家、美食信息、美食分类、下单信息、订单分配、接单信息、完成订单、取消订单、系统管理、轮播图管理等功能模块。其界面如下图4-13所示。

图4-13后台主页界面图

4.3.2用户界面

管理员可以对用户进行查询、添加和删除等管理操作。其界面如下图4-14所示。

图4-14用户界面图

4.3.3轮播图界面

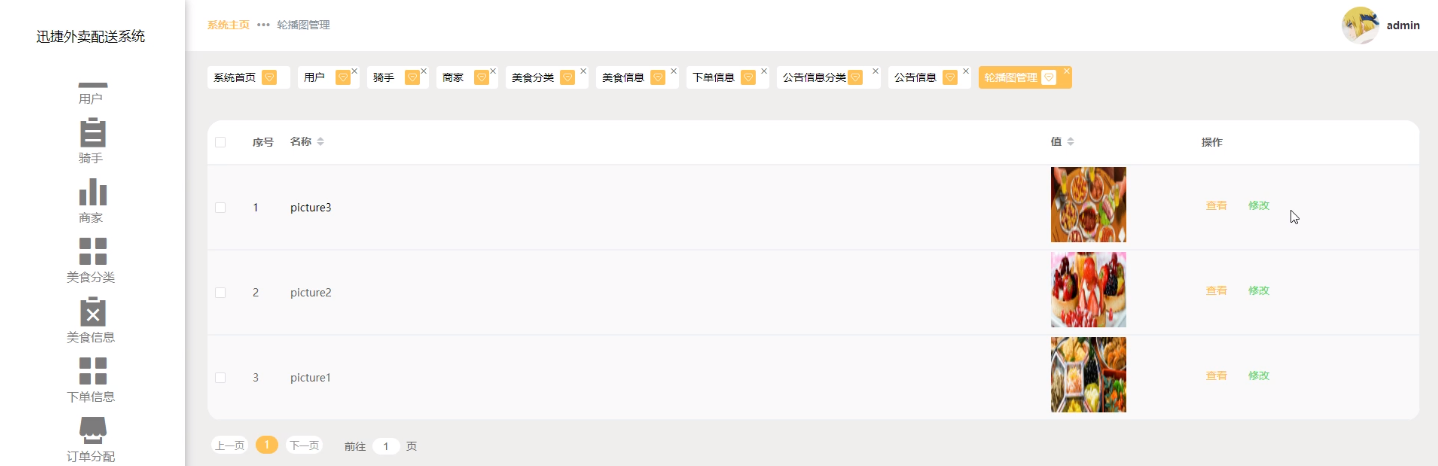

管理员可以查看轮播图列表中的某一轮播图详情，可以对系统轮播图进行查询、修改和删除管理。其界面如下图4-15所示。

图4-15轮播图管理界面图

图片上传的关键代码如下：

 @PostMapping("/upload")

    public Map<String, Object> upload(@RequestParam("file") MultipartFile file) {

        log.info("进入方法");

        if (file.isEmpty()) {

            return error(30000, "没有选择文件");

        }

        try {

            String filePath = System.getProperty("user.dir") + "/src/main/resources/static/";

            File targetDir = new File(filePath);

            if (!targetDir.exists() && !targetDir.isDirectory()) {

                if (targetDir.mkdirs()) {

                    log.info("创建目录成功");

                } else {

                    log.error("创建目录失败");

                }

            }

            String fileName = file.getOriginalFilename();

            File dest = new File(filePath + fileName);

            log.info("文件路径:{}", dest.getPath());

            log.info("文件名:{}", dest.getName());

            file.transferTo(dest);

            JSONObject jsonObject = new JSONObject();

            jsonObject.put("url", "/api/upload/" + fileName);

            return success(jsonObject);

        } catch (IOException e) {

            log.info("上传失败：{}", e.getMessage());

        }

        return error(30000, "上传失败");

    }

4.3.4 美食分类界面

管理员在美食分类界面可查看美食分类列表中的详情信息，可以对美食分类信息进行查询、添加和删除管理操作。其界面如下图4-16所示。

图4-16美食分类界面图

4.4骑手用户功能模块

4.4.1骑手用户登录界面

骑手用户输入注册时填写的账号和密码，然后选择角色进行验证登录，其界面图如下图4-17所示。

图4-17骑手登录界面图

4.4.2 订单分配

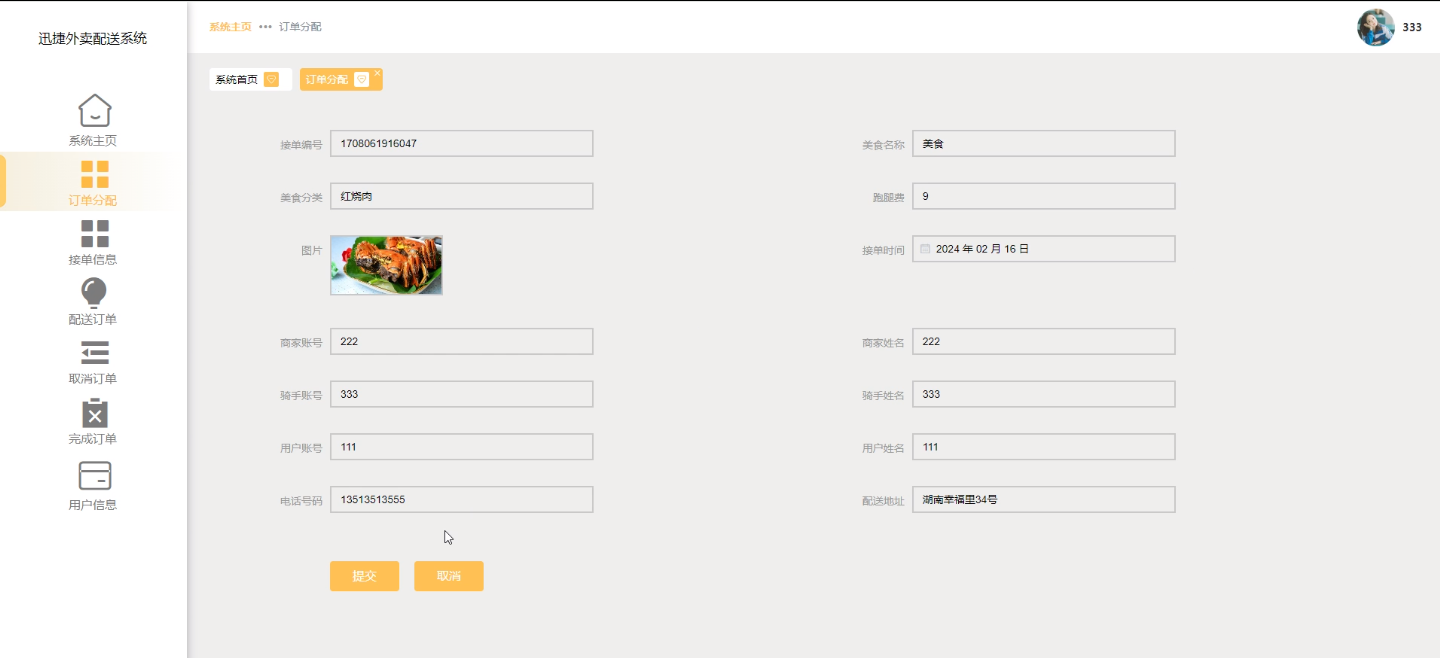

骑手用户在订单分配页面可查看商家分配的订单，可进行详情查看和一键接单操作，其界面如下图5-18所示。

图4-18骑手一键接单界面

4.4.3 接单信息

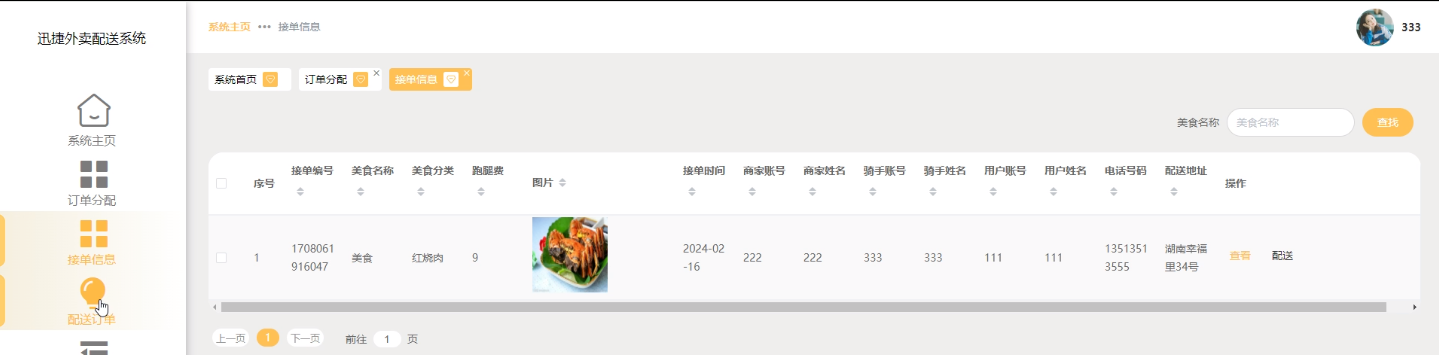

骑手用户在接单信息页面可查看个人已接到的订单信息，可进行详情查看和进行配送操作，其界面如下图5-19所示。

图4-19订单配送界面

4.4.4 完成订单界面

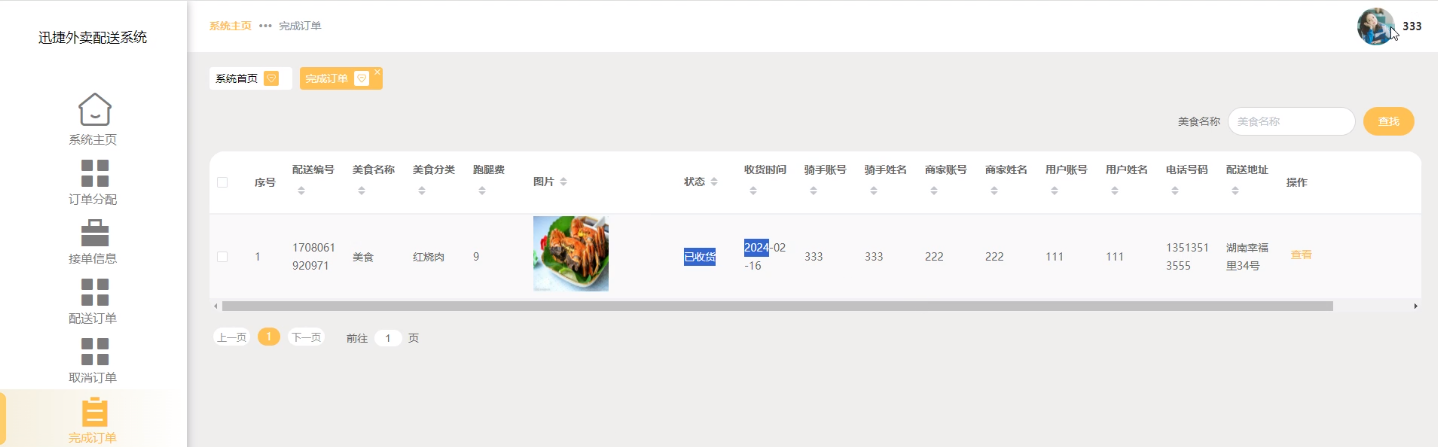

骑手用户可在完成订单页面查看个人所有已配送完成的订单详情，其界面如下图5-20所示。

图4-20 完成订单界面

5系统测试

5.1 系统测试用例

系统测试包括：用户登录功能、公告信息查看功能、美食信息添加功能、密码修改功能测试，如表5-1、5-2、5-3、5-4所示：

用户登录功能测试：

表5-1 用户登录功能测试表

用例名称	用户登录系统
目的	测试用户通过正确的用户名和密码可否登录功能
前提	未登录的情况下
测试流程	1) 进入登录页面 2) 输入正确的用户名和密码
预期结果	用户名和密码正确的时候，跳转到登录成功界面，反之则显示错误信息，提示重新输入
实际结果	实际结果与预期结果一致

公告信息查看功能测试：

表5-2 公告信息查看功能测试表

用例名称	公告信息查看
目的	测试公告信息查看功能
前提	用户登录
测试流程	点击公告信息
预期结果	可以查看到所有公告信息
实际结果	实际结果与预期结果一致

美食信息添加界面测试：

表5-3 美食信息添加界面测试表

用例名称		美食信息添加测试用例
目的		测试美食信息添加功能
前提		商家用户正常登录情况下
测试流程		1）商家点击美食信息，然后点击“添加”进入添加页面填写信息。 2）点击进行提交。
预期结果		提交以后，页面首页会显示新的美食信息
实际结果		实际结果与预期结果一致
实际结果	实际结果与预期结果一致

密码修改功能测试：

表5-4 密码修改功能测试表

用例名称	密码修改测试用例
目的	测试用户密码修改功能
前提	用户用户正常登录情况下
测试流程	1）用户密码修改并完成填写。 2）点击进行提交。
预期结果	使用新的密码可以登录
实际结果	实际结果与预期结果一致

5.2 系统测试结果

通过编写迅捷外卖配送系统的测试用例，已经检测完毕用户登录功能、公告信息查看功能、美食信息添加功能、密码修改功能测试，通过这4大模块的测试为迅捷外卖配送系统的后期推广运营提供了强力的技术支撑。

6 结论

在开发迅捷外卖配送系统之前，我们需对用户的实际需求进行深度剖析。这不仅包括对系统的可行性研究，还包括对功能需求和其他需求的详细分析。在可行性分析阶段，我们从技术性和经济性等多个角度对系统实现的可能性进行了全面评估，结果表明，该系统的实施是完全可行的。

本文首先概述了迅捷外卖配送系统开发的背景及其深远意义，接着详细阐述了系统的具体业务需求，并根据这些需求对系统的结构以及功能模块进行了精细的设计。我们把这个系统划分为多个独特的功能模块，每个模块都具有其独特的功能和作用。

在深入分析系统功能需求的过程中，我们对系统的总体架构和功能模块进行了深入研究，并选择了最适合的系统开发技术来完成各个模块的开发工作。系统开发完成后，我们进行了部署，并进行了系统的测试。测试结果表明，该系统在功能和性能方面都满足了预期的要求，具有极高的稳定性和可靠性。
