一、一个工程师的日常困惑

你有没有这样的经历？

画0603电容的封装——按规范，焊盘长度比本体长0.4mm画SOIC-8芯片的封装——按规范，补偿0.5mm画QFN——打开datasheet，找到“Recommended Land Pattern”，照着描一遍

一直以来，我们都是这么做的。

但你有没有想过：

• 为什么焊盘要比元件脚长？

• 这些“补偿0.4mm”、“补偿0.5mm”到底是怎么算出来的？

平时不觉得有什么问题，直到某一天——

当我接到一块高密度产品：板子空间极度紧张，布局无法完成。我盯着屏幕上的封装，突然冒出一个念头：

“PCB封装能不能缩小一点？”

可是

• 缩小的极限在哪里？

• 缩了之后会不会虚焊？

• 如果虚焊了，是缩小的错，还是别的什么原因？

这个困惑的解答，今天我尝试用一个停车位的比喻，结合IPC-7351标准，彻底讲清楚。

---

二、核心比喻：焊盘是停车位，元件是车

想象你要设计一个停车位：

你的车（元件）

• 厂家说车长5.8米（标称尺寸）

• 实际生产出来的车可能在5.8米到6.2米之间波动（公差）

你要画的停车位（焊盘）

• 画小了，6.2米的车进不来

• 画大了，浪费空间，少停很多车

停车的人（贴片机）

• 可能停得偏左一点点，也可能偏右一点点（贴装公差）

画车位的人（PCB厂）

• 画的是6.4米，实际划出来的线可能偏了0.05米，车位只有6.35米（制造公差）

车停进去后（焊接）

• 你还要能开门下车——焊锡需要空间爬到元件脚的前端和拐弯处（焊料填充）

所以，停车位该画多大？

---

三、IPC的四个核心概念

IPC-7351标准正是用这个逻辑，定义了四个关键参数：

1️⃣ 元件公差 C（车本身的波动）

元件制造商给的标称尺寸只是一个“平均值”，实际买到的元件会在一个范围内波动。

比如一个SOIC-16芯片：

最小总长: Lmin=5.8MM

最大总长: Lmax=6.2MM

那么它的长度公差就是：C=Lmax-Lmin=0.4MM

2️⃣ 制造公差 F（画车位的人会画偏）

你把PCB文件发给板厂，焊盘画的是7.0mm。但蚀刻工艺有误差：

• 普通工艺：±0.1mm

• 精密工艺：±0.05mm

这意味着实际做出来的焊盘可能是6.9mm或7.1mm。

这个 F 就是焊盘必须为制造误差预留的“建造偏差空间”。

3️⃣ 贴装公差 P（司机会停偏）

贴片机再精密，也有精度极限。IPC用“真实位置直径（DTP）”来描述：

• 普通贴片机：±0.2mm

• 精密贴片机：±0.1mm

• 超精密：±0.05mm

这个P就是焊盘必须为贴装偏差预留的“停车技术空间”。

4️⃣ 焊料填充 J（开门下车的空间）

元件焊上去后，焊锡需要爬到三个地方才能形成可靠焊点：

趾部填充 J_t：元件脚的最前端

跟部填充 J_h：元件脚拐弯的地方（最关键！）

侧面填充 J_s ：脚的两侧

IPC根据产品密度等级，直接给出推荐值：

密度等级	趾部	跟部	侧面
A级（最大伸出）	0.55mm	0.45mm	0.05mm
B级（适中）	0.35mm	0.35mm	0.03mm
C级（最小伸出）	0.15mm	0.25mm	0.01mm

这些 J 值就是设计者主动加的“开门空间”，是焊点质量的保证。

---

四、为什么不能三种公差简单相加？

如果按最坏情况考虑：

预留空间=C+F+P

代入上面的例子：

0.4+0.1+0.2=0.7mm

但IPC的公式里，公差采用均方根（RSS）统计方法：

根号部分只有约0.46mm。为什么少了0.24mm？

因为：元件最大、焊盘最小、贴装最偏——这三件事同时发生的概率极低！

这就是IPC的高明之处：用统计代替堆叠，既保证可靠性，又不浪费空间。

---

五、核心公式：焊盘总长怎么算？

终于，我们迎来了IPC-7351最核心的公式：

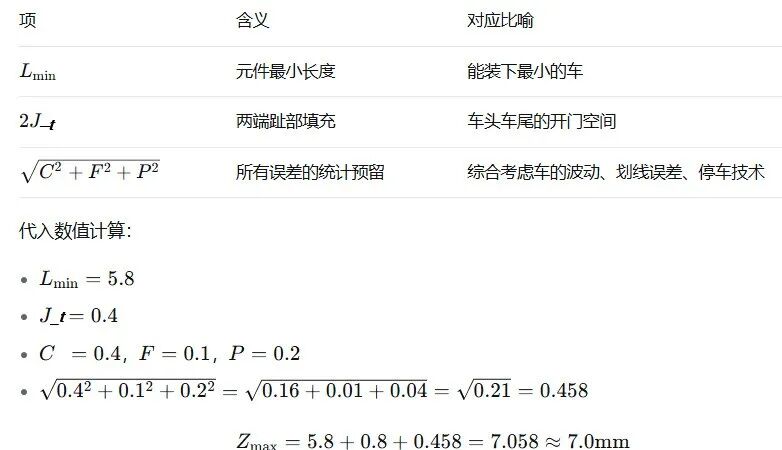

公式参数说明：

这就是为什么你的焊盘要画成7.0mm，而不是直接用元件长度。

---

六、一个问题：为什么公式用 Lmin而不是Lmax？

既然要防最坏情况，为什么不直接用 LmaxLmax？

答案是：跟部填充比趾部填充更重要！

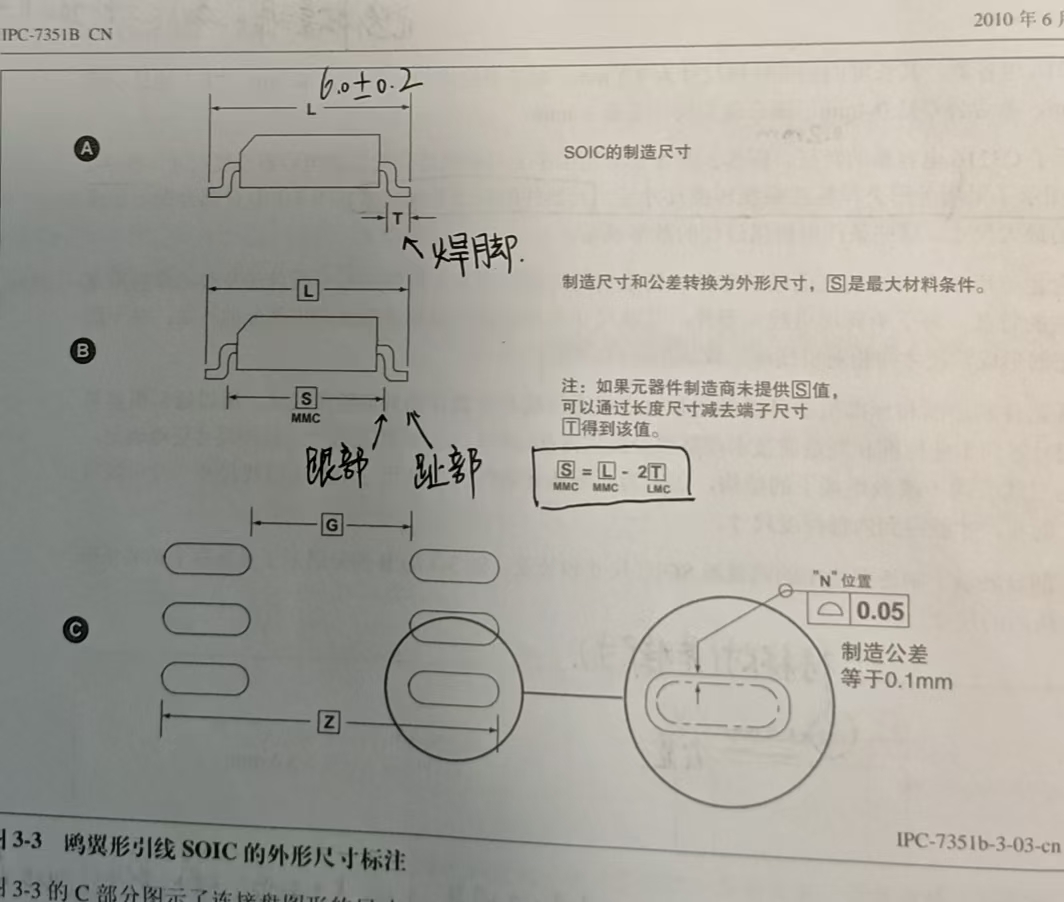

这里需要引入另一个关键变量——端子内侧距离 S。

S 是两个引脚跟部之间的距离，它直接决定了跟部填充的位置。

焊盘内间距 G 的公式：

算的——这意味着焊盘的内端位置，是按“元件最大、引脚最短”这个最坏情况来设计的，目的是保证跟部始终有支撑。

现在，我们对比两种设计方法：

方法A（IPC标准）：Z=Lmin+2J_t+根号部分

方法B（假设以 Lmax为基准）：Z=Lmax+2J_t+根号部分

元件状态	方法	趾部填充	跟部填充
L=Lmax	A（标准）	0.43mm	1.15mm
L=Lmax	B（假设）	0.63mm	1.15mm
L=Lmin	A（标准）	0.63mm	0.08mm
L=Lmin	B（假设）	0.83mm	0.08mm

关键发现：

• 跟部填充只由 G 决定，两种方法完全一样

• 方法B只是让趾部填充更大，但没有改善跟部

• 当元件最小时，两种方法的跟部填充都很小（因为 S 变小了），但方法B的焊盘更长，占用更多空间

结论：

以 Lmin为基准，既能保证跟部始终有支撑，又能最小化焊盘尺寸。

以 Lmax为基准只会浪费空间，没有可靠性收益。

---

七、实际应用：怎么用这个公式？

看到这里你可能想问：难道我每画一个封装都要算一遍这个公式？

当然不是。在实际工作中，我们有更高效的做法：

1️⃣ 调用公司已有的封装库

大多数公司经过多年积累，已经有了一套经过验证的封装库。这些封装经历过量产测试，焊点可靠性得到了实际检验。

2️⃣ 遵循公司验证过的设计规范

对于常规产品（比如B级密度），公司通常有一套“祖传规范”：

是公司长期经验的总结，经过大量产品验证，用着放心。

3️⃣ 用EDA软件的封装向导

Altium、Cadence、PADS都有“IPC Compliant Footprint Wizard”。你只需要：

• 选择器件类型

• 输入datasheet里的关键尺寸

• 选择密度等级（通常选B级）

• 软件自动生成焊盘

又快又准，适合绝大多数常规产品。

---

⚠️ 但有一种情况，你必须懂原理

当遇到特殊产品时，常规做法就不够用了。

比如：

• 高密度手机板——空间极度紧张，想用C级密度，但不敢确定工艺能力够不够

• 军工/航天产品——可靠性要求极高，想用A级密度，但担心焊盘太大影响布线

• 板子回来出现焊接问题——虚焊、短路、立碑，需要分析原因

这时候，如果你不懂原理，就只能：

• 凭感觉调大调小——风险极高

• 问供应商——他们往往给不出确切答案

• 试错——成本高、周期长

但如果你懂IPC的逻辑，你就可以：

✅ 自己判断极限——知道C级密度需要什么样的工艺能力，如果板厂和贴片厂能达到，就敢用✅ 优化焊盘尺寸——在可靠性和空间之间找到最佳平衡点✅ 定位焊接问题——分析是元件公差问题、制造问题还是贴装问题，精准改进

也就是常说的一句话：

常规产品，靠规范；特殊产品，靠原理。

---

八、总结：焊盘设计的本质

用一句话概括：

焊盘设计的本质，是用最小的空间，应对最大的不确定性。

• 最小空间 → 来自 L_min 锚定

• 最大不确定性 → 来自 C、F、P 的统计叠加

• 可靠性保证 → 来自J_t、J_h、 J_s 的主动预留

IPC-7351标准的智慧在于：

✅ 用统计方法代替简单堆叠，避免过度设计

✅ 锚定 Lmin和 Smax，确保跟部始终有支撑

✅ 提供A/B/C三级密度选择，适应不同需求

下次画封装，别再只盯着datasheet的“本体长度”——你看到的每个推荐尺寸背后，都是一套严谨的数学逻辑。

---

九、互动环节

你在画封装时遇到过什么问题？

• 有没有因为焊盘太小导致虚焊？

• 有没有因为焊盘太大导致板子放不下？

• 供应商给的推荐尺寸，你怀疑过不合理吗？

欢迎在评论区留言交流！

---

本文参考资料：

• IPC-7351B《表面贴装设计及连接盘图形标准通用要求》

• IPC-J-STD-001《焊接的电气和电子组件要求》

---
