无人机设备运维管理系统设计与实现

摘  要

随着无人机技术的快速发展，相关运维管理需求日益增长，如何高效地管理无人机设备，保障其安全性和可靠性，成为行业的重要挑战。本论文旨在引入现代化技术设计并实现一套高效便捷的无人机设备运维管理系统，以满足企业在无人机运维中的各项需求。该系统采用Spring Boot作为开发框架，以其简洁高效的特性，结合MySQL数据库进行数据存储，构建了系统的整体框架和各模块的功能；面向员工用户和管理员两类使用者，实现了包括登录、系统用户、零件库存管理、入库记录管理、出库记录管理、设备类型管理、设备档案管理、飞行任务管理、故障报告管理、维护计划管理、维护报告管理、培训计划管理、认证记录管理以及数据分析等核心功能，基本实现整个无人机设备运维管理流程，能够有效提高管理效率。经过测试和优化，确保系统具有良好的扩展性和可维护性。本系统的实现不仅有效提升了无人机设备的管理效率与安全性，优化运维流程，减少管理成本，而且可以为相关行业提供了有力的技术支持和保障，适应未来无人机技术的发展变化，推动设备运维管理行业的信息化发展。

关键词：无人机设备运维管理系统；Spring Boot；Java；设备管理

ABSTRACT

With the rapid development of drone technology, the demand for related operation and maintenance management is increasing day by day. How to efficiently manage drone equipment, ensure its safety and reliability, has become an important challenge in the industry. This paper aims to introduce modern technology to design and implement an efficient and convenient unmanned aerial vehicle equipment operation and maintenance management system, in order to meet the various needs of enterprises in unmanned aerial vehicle operation and maintenance. The system adopts Spring Boot as the development framework, with its concise and efficient features, combined with MySQL database for data storage, to build the overall framework of the system and the functions of each module; Targeting both employee and administrator users, core functions including login, system user, parts inventory management, inbound record management, outbound record management, equipment type management, equipment file management, flight mission management, fault report management, maintenance plan management, maintenance report management, training plan management, authentication record management, and data analysis have been implemented. The entire unmanned aerial vehicle equipment operation and maintenance management process has been basically realized, which can effectively improve management efficiency. After testing and optimization, ensure that the system has good scalability and maintainability. The implementation of this system not only effectively improves the management efficiency and security of unmanned aerial vehicle equipment, optimizes operation and maintenance processes, reduces management costs, but also provides strong technical support and guarantee for related industries, adapts to the future development and changes of unmanned aerial vehicle technology, and promotes the informationization development of the equipment operation and maintenance management industry.

Keywords: unmanned aerial vehicle equipment operation and maintenance management system; Spring Boot；Java；equipment management

目  录

摘  要

ABSTRACT

第1章 绪  论

1.1 开发背景

1.2 开发意义

1.3 国内外研究现状

相关技术介绍

1.4 SpringBoot框架介绍

1.5 MySQL数据库

1.6 Java语言

第2章 系统分析

2.1 可行性分析

2.1.1 技术可行性

2.1.2 经济可行性

2.1.3 操作可行性

2.2 系统功能需求

2.2.1 员工用户主要功能

2.2.2 管理员主要功能

2.3 非功能性需求分析

2.4 系统用户用例分析

2.4.1 员工用户用例图

2.4.2 管理员用例图

2.5 系统流程分析

2.5.1 系统操作流程图

2.5.2 系统登录流程图

2.5.3 用户注册流程图

第3章 系统设计

3.1 功能模块设计

3.2 数据库设计

3.2.1 概念设计

3.2.2 逻辑设计

第4章 系统实现

4.1 员工用户主要功能实现

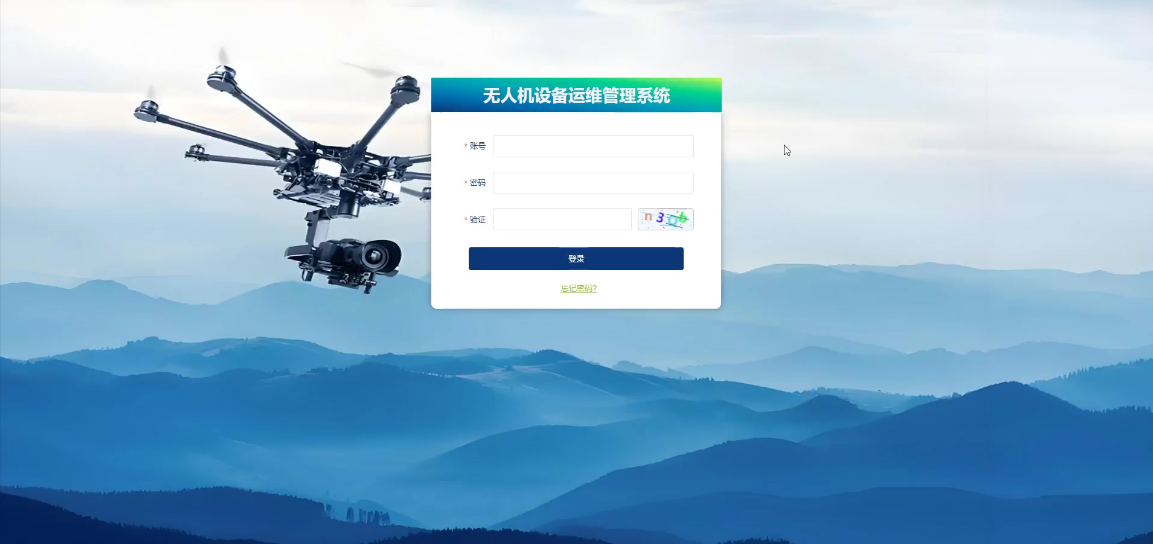

4.1.1 用户登录模块

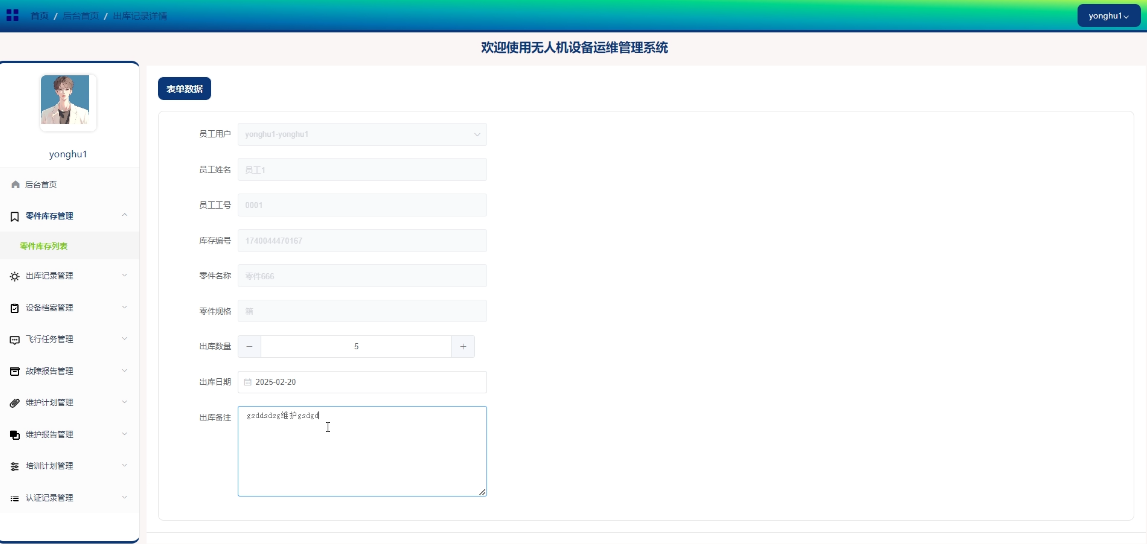

4.1.2 零件库存管理模块

4.1.3 出库记录管理模块

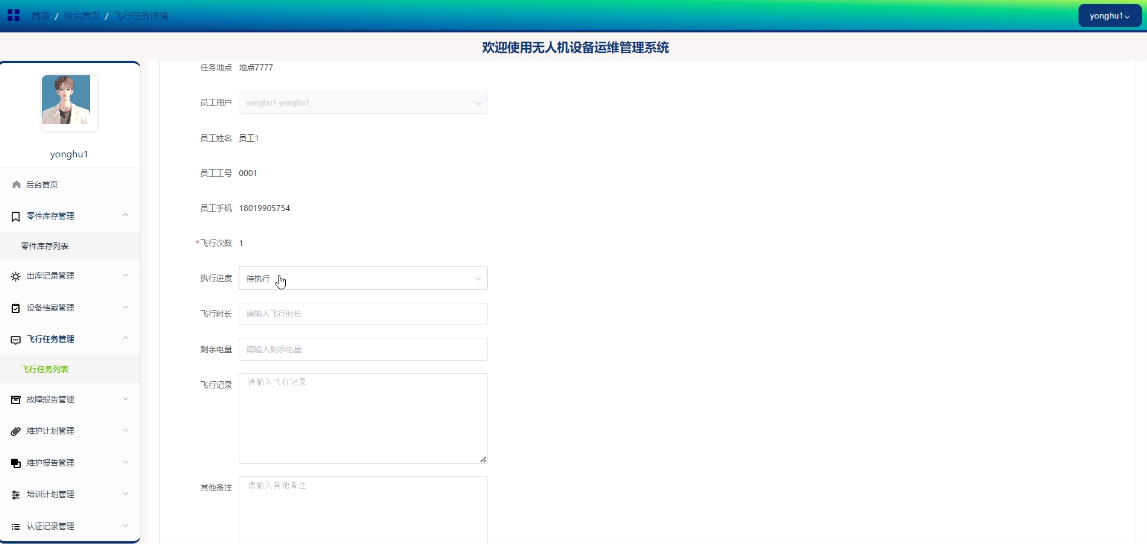

4.1.4 飞行任务管理模块

4.1.5 故障报告管理模块

4.2 管理员模块主要功能实现

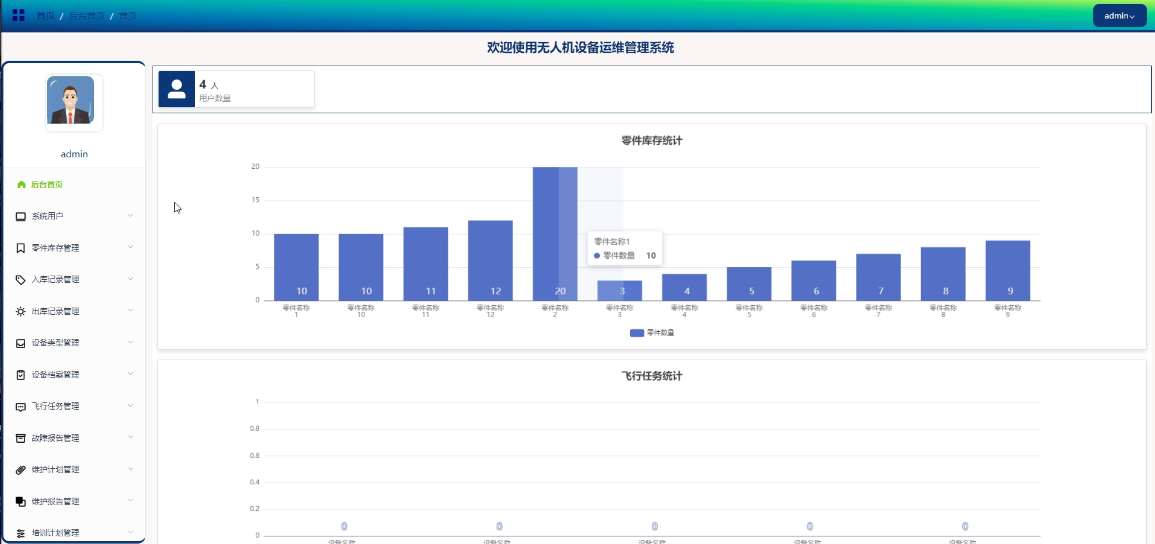

4.2.1 后台首页模块

4.2.2 系统用户模块

4.2.3 零件库存管理模块

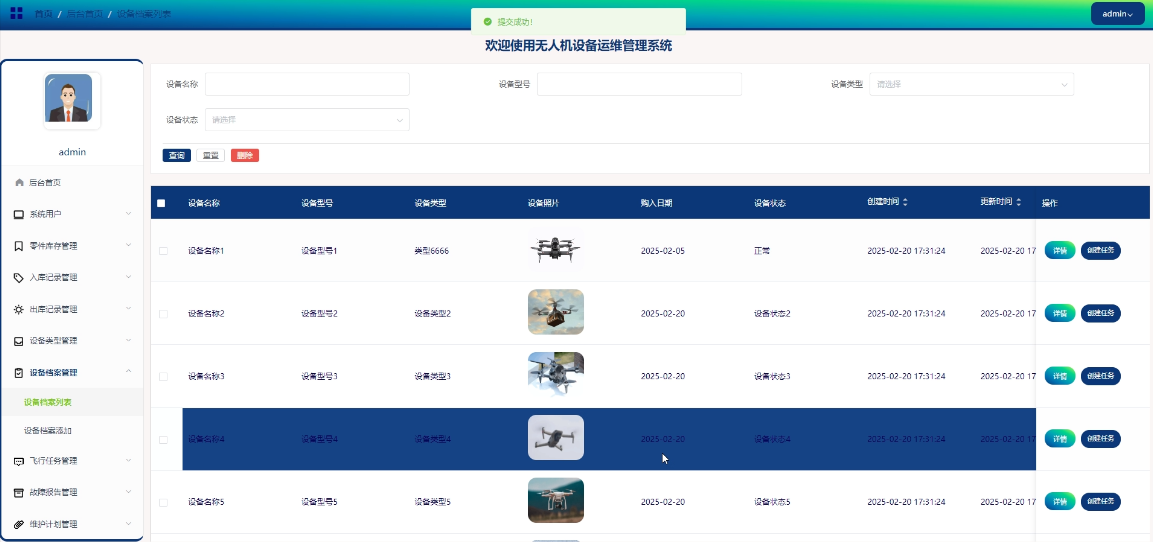

4.2.4 设备档案管理模块

4.2.5 培训计划管理模块

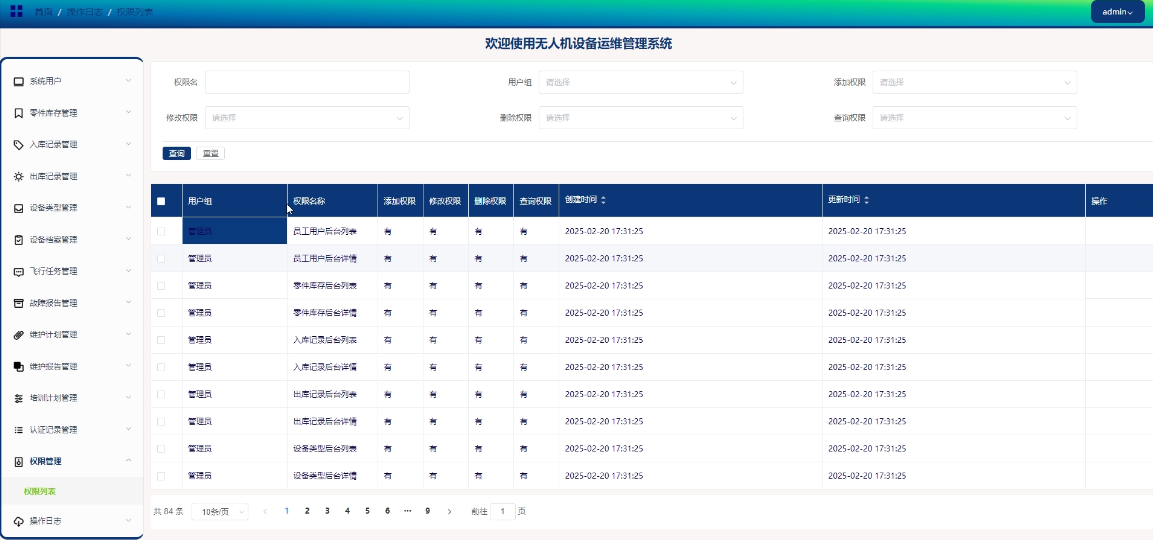

4.2.6 权限管理模块

第5章 系统测试

5.1 测试目的

5.2 测试用例

5.3 测试结果

结  论

参考文献

致  谢

附录

系统核心代码设计

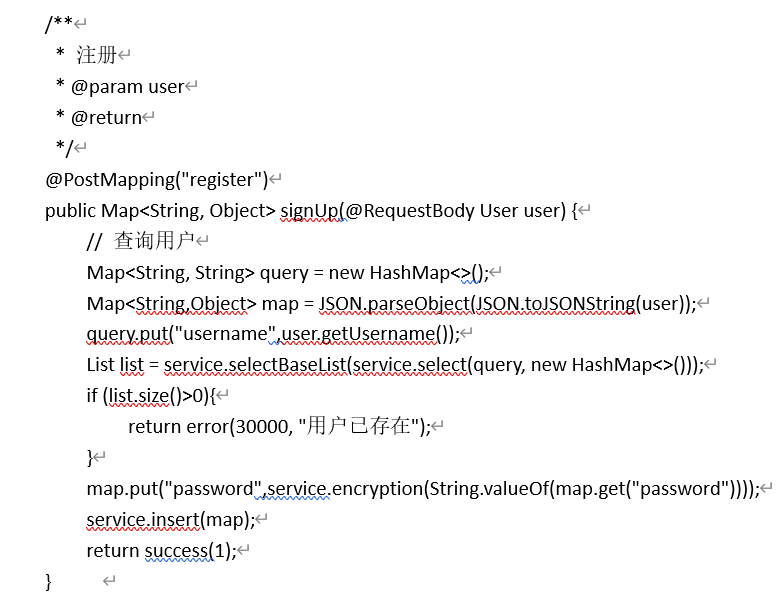

用户注册

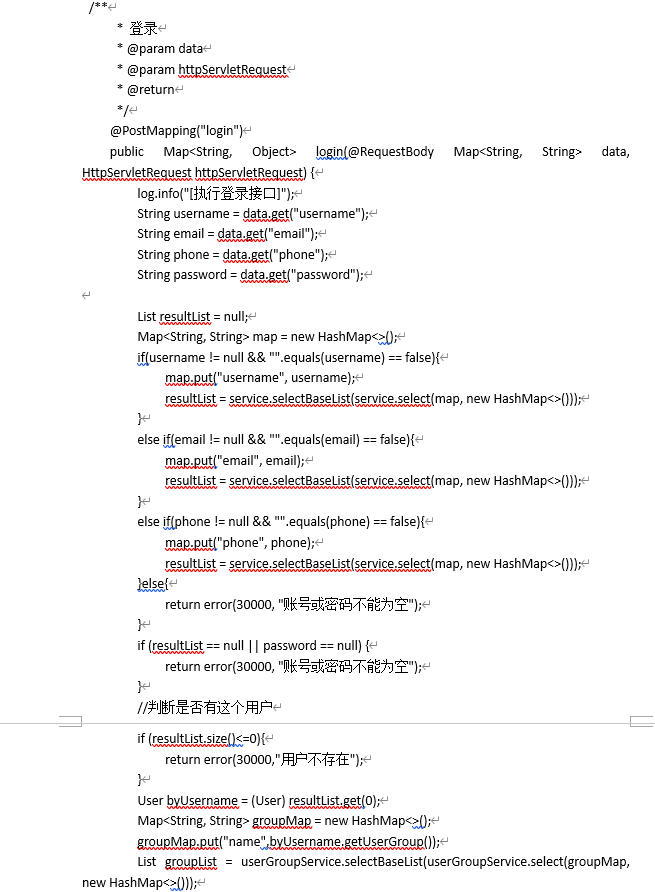

用户登录

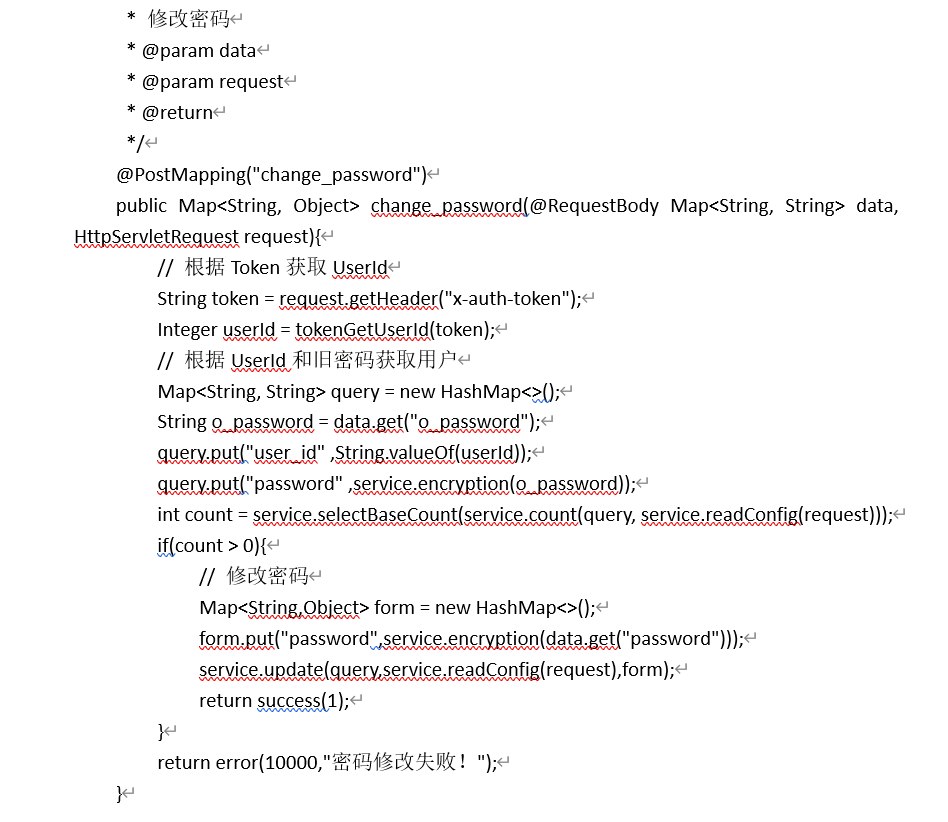

修改密码

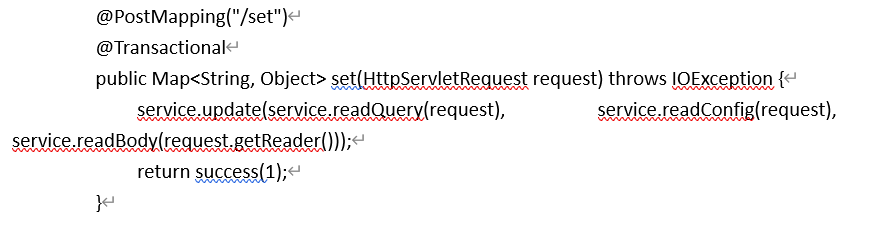

修改数据

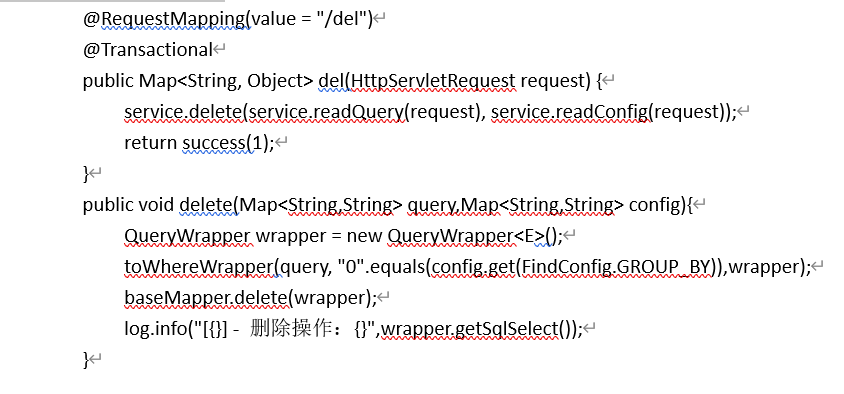

删除数据

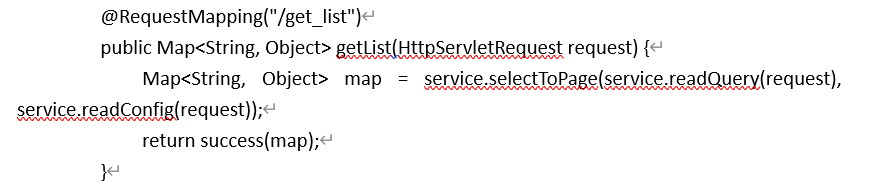

获取列表

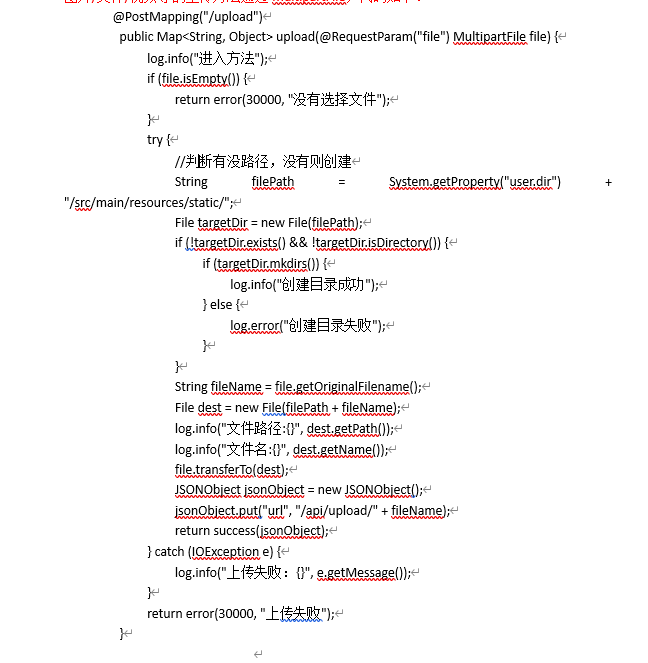

图片上传

1.
   绪  论
   1. 开发背景

随着无人机技术的不断发展，无人机在农业、测绘、安防、物流等行业的应用逐渐增多。在这些领域中，无人机设备的管理与维护成为了一个重要的课题。无人机设备作为一种高科技产品，具有复杂的技术构成和高度的依赖性，任何操作不当或设备故障都可能导致任务的失败，甚至造成不可预见的损失。过去很多组织在无人机设备管理上依赖手工记录和简单的纸质表单来跟踪设备的状态、任务的执行情况以及维护的周期。这种传统管理方式存在效率低下、信息滞后和数据不准确等问题，难以满足现代无人机管理的需求。随着无人机技术的普及，管理方式的现代化成为了必然趋势。

1. 1. 开发意义

本无人机设备运维管理系统的设计与实现，能够在很大程度上弥补传统管理方式的不足。系统的引入有效整合了无人机设备的状态监控、任务分配、维护保养等各项功能。借助数字化手段，系统能够实时跟踪设备的使用情况和健康状态，减少人为干预的误差，提高数据的准确性和时效性。本系统能够自动生成维护提醒和故障报告，减少了人工排查的工作量，使得设备管理更加科学和高效。通过集成飞行记录、任务进度、设备故障等信息，管理者可以全面了解设备的运营状态，及时采取措施以延长设备寿命并减少故障率。该系统的成功研发不仅能够提升工作管理的效率和质量，还降低了运营风险，是无人机管理模式向数字化、智能化转型的重要一步。

1. 1. 国内外研究现状

近年来，随着无人机技术的迅猛发展及其在多个领域的广泛应用，无人机设备运维管理系统的开发与研究逐渐成为学术界和工业界的热点。国内外学者针对无人机运维管理进行了广泛的研究，主要集中在系统自动化、智能监控、故障预测与健康管理（PHM）等方面。

在国外，研究侧重于通过集成先进的传感器技术和人工智能算法来提升无人机运维管理系统的智能化水平。例如，美国科研机构和大学合作开发了基于机器学习的无人机健康管理系统，该系统能够实时监控无人机的各项性能指标，并通过历史数据训练模型来预测潜在故障，从而提前进行维护，大大提高了无人机的安全性和可靠性。此外，欧洲国家也在积极探索利用物联网（IoT）技术实现无人机与其他设备之间的互联互通，旨在构建一个更加开放、高效的无人机运营生态系统。

国内方面，关于无人机设备运维管理系统的研究重点在于如何结合国内实际情况，开发出适应本地化需求的无人机运维管理系统。如北京航空航天大学研发的一种基于Springboot框架的无人机运维平台，集成了远程监控、自动诊断以及智能调度等功能，有效解决了传统无人机运维过程中信息孤立、响应滞后等问题。同时，在大数据和云计算技术的支持下，国内的研究也开始关注如何通过数据分析优化无人机的任务规划和资源配置，如通过分析飞行日志数据来识别无人机的操作模式，进而提出针对性的改进措施以提高效率和降低成本。尽管当前研究取得了不少进展，但无人机运维管理系统仍面临诸如系统复杂度高、跨平台兼容性差等挑战，未来需要进一步探索和完善。

相关技术介绍

1. 1. SpringBoot框架介绍

SpringBoot是Spring家族中的一个重要成员，它简化了Spring应用的初始搭建和开发过程[1]。通过提供一系列默认配置和自动装配机制，SpringBoot使得开发者能够更快地构建出生产级别的Spring应用。它支持多种开发工具和框架，如Maven、Gradle等，并且可以与多种数据库和缓存技术无缝集成[2]。SpringBoot的简洁性和高效性使其成为开发企业级应用的首选框架之一。在本次毕业设计中，SpringBoot框架为无人机设备运维管理系统的后端开发提供了强大的支持。

1. 1. MySQL数据库

MySQL是一款开源的关系型数据库管理系统，它以其高性能、高可靠性和易用性而著称。MySQL支持多种存储引擎，如InnoDB、MyISAM等，能够满足不同应用场景的需求[3]。它提供了丰富的SQL语法和函数，使得开发者能够方便地进行数据查询、更新和删除操作。MySQL还支持事务处理、索引优化和复制等高级功能，为数据的完整性和安全性提供了有力保障。在本次毕业设计中，MySQL数据库作为无人机设备运维管理系统的数据存储核心，承担着存储和管理各类系统重要数据的任务。而且通过合理的数据库设计和优化，确保了系统的数据访问效率和数据安全性[4]。

1. 1. Java语言

JAVA是一种广泛使用的编程语言，具有跨平台、面向对象、安全性高等特点。JAVA语言提供了丰富的类库和API，使得开发者能够轻松地进行网络编程、数据库操作、图形界面开发等任务[4]。JAVA还支持多线程编程和分布式计算，为开发高性能和可扩展的应用提供了有力支持[5]。所以本次毕设选择了JAVA作为无人机设备运维管理系统的开发语言。通过利用JAVA的面向对象特性和丰富的类库资源，成功实现了系统的各个功能模块，并保证了系统的稳定性和可扩展性。而且JAVA的跨平台特性也使得此次毕业设计能够在不同的操作系统和硬件平台上运行，为用户提供了更加便捷的使用体验。

1.
   系统分析
   1. 可行性分析
      1. 技术可行性

基于Spring Boot框架开发无人机设备运维管理系统具有显著优势。Spring Boot以其简洁的配置、高效的性能以及强大的集成能力，为快速构建稳定、可扩展的Web应用提供了坚实基础[7]。结合MySQL数据库的高效存储与检索能力，以及Java语言的广泛应用与成熟生态，系统能够实现复杂的数据处理与业务逻辑[8]，技术实现路径清晰可行。

1. 1. 1. 经济可行性

该系统开发成本相对较低，主要投入在于人力与硬件资源。Spring Boot及MySQL均为开源技术，无需额外购买软件许可，降低了开发成本。如果系统上线可通过提供便捷、透明的设备运维管理服务，可吸引大量用户，进而通过广告、增值服务等方式实现盈利，具有良好的经济回报预期。此外，系统维护成本适中，便于长期运营与迭代升级。

1. 1. 1. 操作可行性

系统界面简洁友好，操作流程简单，用户无需复杂培训即可上手。系统功能模块化设计操作简便，便于用户快速完成操作。且系统支持多角色协同操作，管理员和用户登录系统后均可根据权限进行相应操作，有效提升管理效率和用户体验。

1. 1. 系统功能需求

本无人机设备运维管理系统根据使用者划分，主要包含员工用户和管理员等两大角色，每个角色对应的主要功能说明如下所示：

1. 1. 1. 员工用户主要功能
2. 登录：员工用户账户信息有管理员在后台添加，可使用账号密码登录系统后台，进行管理，可对自己的个人信息和密码信息进行修改。
3. 后台首页：员工用户登录后台的起始界面，该界面主要展示系统重要信息概览和数据统计分析信息（包括零件库存、飞行任务、故障报告、维护报告等统计图）。

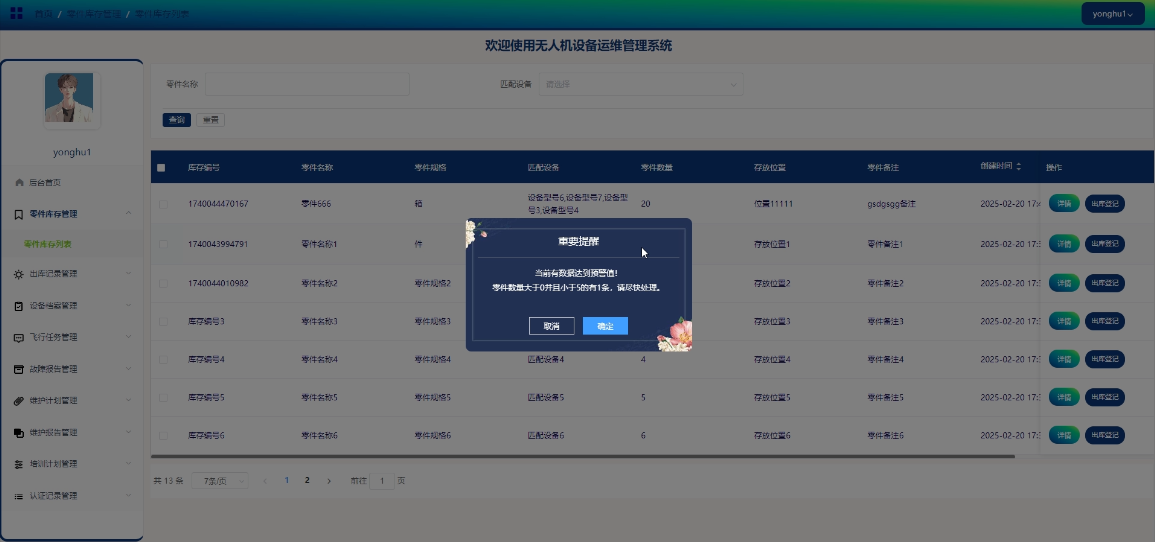

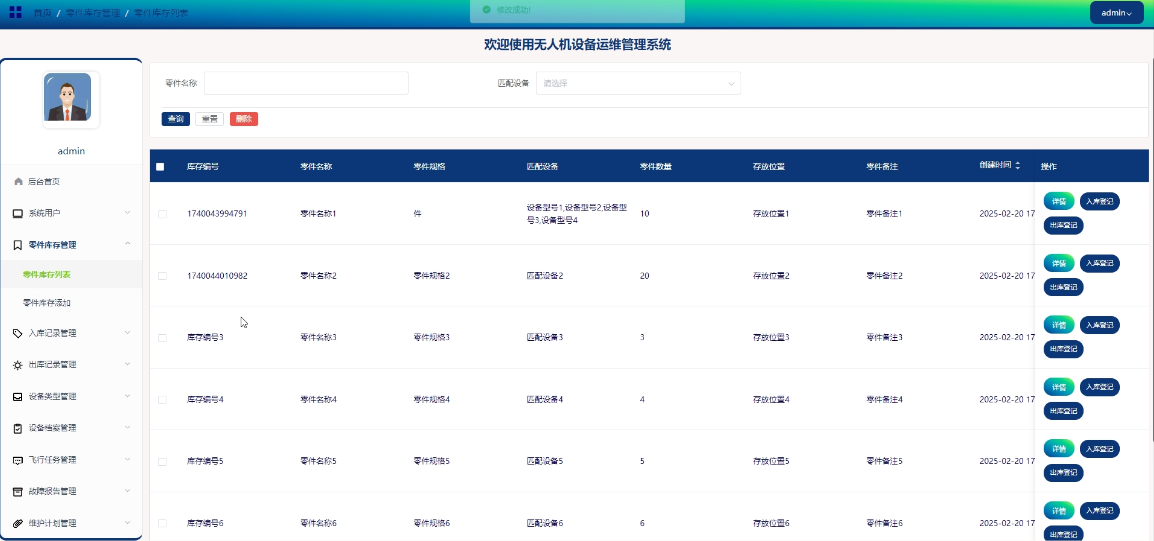

4. 零件库存管理：员工用户可搜索和浏览所有零件库存信息，实现库存预警功能，提供出库登记操作，负责登记出库信息。
5. 出库记录管理：员工用户可管理自己的出库记录信息，包括可查询、删除出库记录。
6. 设备档案管理：员工用户可搜索和浏览设备档案信息，提供创建任务操作。

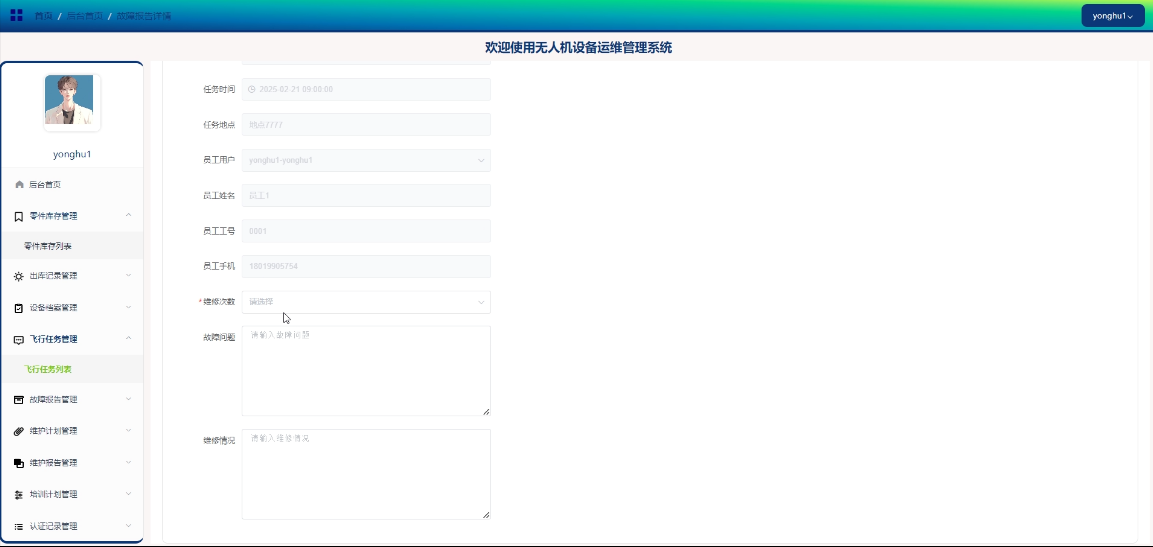

7. 飞行任务管理：员工用户可管理自己的飞行任务，负责更新和记录飞行情况，提供故障报告操作。
8. 故障报告管理：员工用户可管理自己的故障报告，包括可查询、删除故障报告。
9. 维护计划管理：员工用户可搜索和浏览自己的维护计划信息，提供维护报告操作。
10. 维护报告管理：员工用户可管理所有维护报告，包括可查询、删除维护报告。
11. 培训计划管理：员工用户可搜索和浏览自己的培训计划。
12. 认证记录管理：员工用户可搜索和浏览自己的认证记录。
    1. 1. 管理员主要功能

1. 登录：管理员可直接使用账号密码登录系统后台，进行管理，可对自己的个人信息和密码信息进行修改。
2. 后台首页：管理员登录后台的起始界面，该界面主要展示系统重要信息概览和数据统计分析信息（包括零件库存、飞行任务、故障报告、维护报告等统计图）。

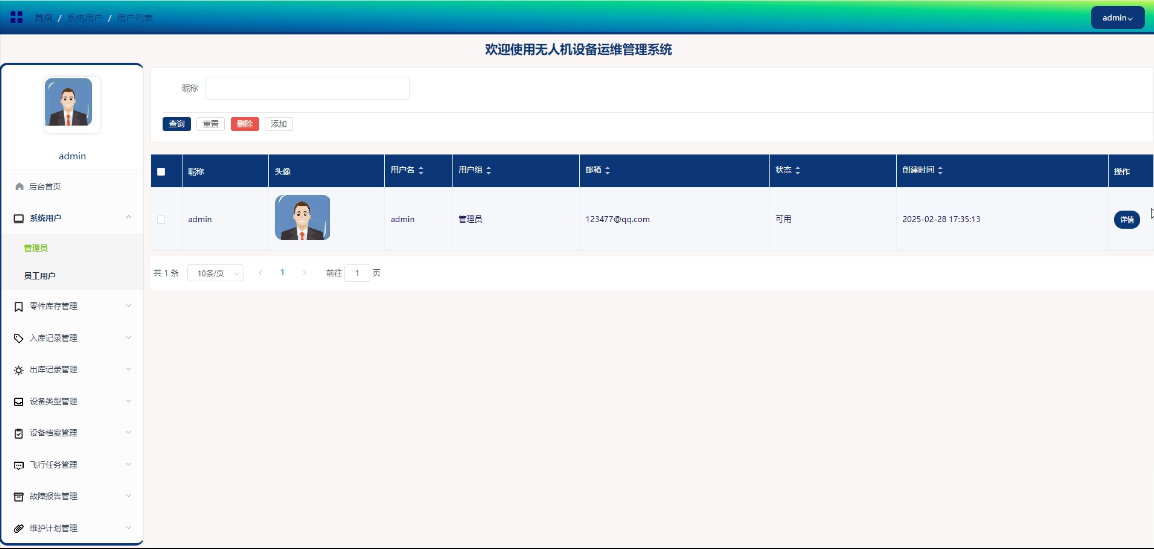

3. 系统用户：管理员可管理包括员工用户和管理员等所有系统用户信息，支持用户权限管理和角色设置，可增改删查和审核系统用户信息。
4. 零件库存管理：管理员可管理所有零件库存信息的添加、更新、删除等操作，实现库存预警功能（当数量大于0且小于5时自动弹出预警提醒），提供入库登录、出库登记操作。
5. 入库记录管理：管理员可管理入库记录信息，包括可查询、删除入库记录。
6. 出库记录管理：管理员可管理所有出库记录信息，包括可查询、删除出库记录。
7. 设备类型管理：管理员可管理所有设备类型信息，包括可添加、编辑、删除和查询设备类型。
8. 设备档案管理：管理员可管理所有设备档案信息的添加、更新、删除等操作，提供搜索功能，实现创建任务操作。
9. 飞行任务管理：管理员可管理所有飞行任务，包括可查询、删除飞行任务，提供故障报告操作。
10. 故障报告管理：管理员可管理所有故障报告，包括可查询、删除故障报告。
11. 维护计划管理：管理员可管理所有维护计划信息的添加、更新、删除等操作，提供搜索功能，实现维护报告操作。
12. 维护报告管理：管理员可管理所有维护报告，包括可查询、删除维护报告。

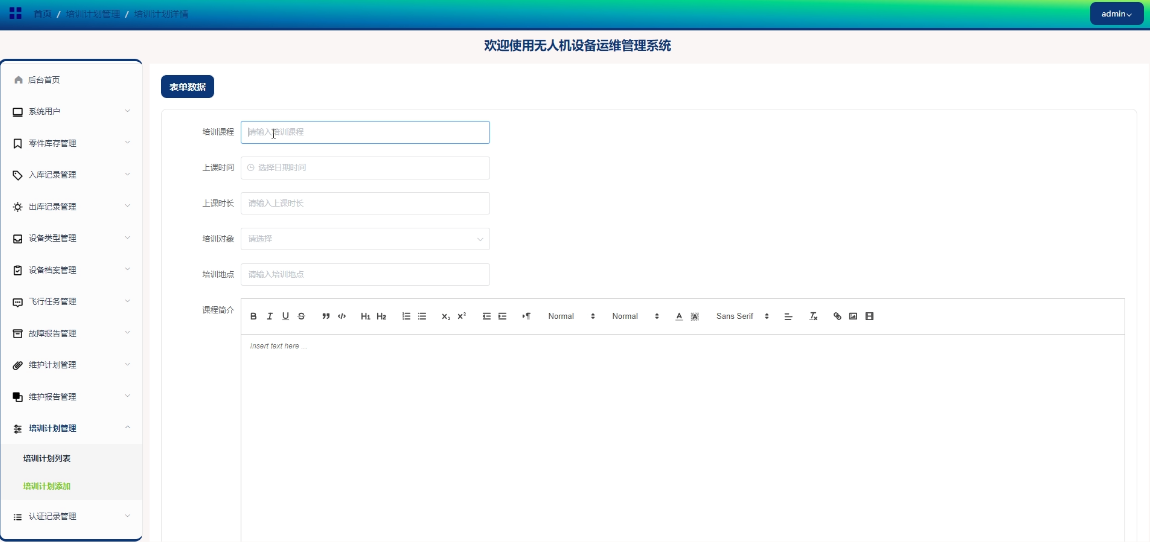

13. 培训计划管理：管理员可管理所有培训计划信息的添加、更新、删除等操作，提供搜索功能。
14. 认证记录管理：管理员可管理所有认证记录信息的添加、更新、删除等操作，提供搜索功能。
15. 权限管理：管理员可管理系统用户组的权限信息，支持设置和修改用户组增改删查等权限内容。
16. 操作日志：管理员可管理所有操作日志信息，包括可查询、删除操作日志。
    1. 非功能性需求分析

在基于SpringBoot的无人机设备运维管理系统的设计中，非功能性需求分析是也是很重要的。它主要关注系统除了基本功能外的其他特性，如性能、安全性、易用性、可维护性等，这些特性对于确保系统的稳定运行和用户满意度至关重要。

性能：系统需要能够处理高并发请求，确保在多个用户同时操作时仍能保持稳定运行。

安全性：系统必须采取严格的措施来保护敏感数据，如用户信息、设备数据等，防止数据泄露和非法访问。

易用性：系界面友好直观，操作流程简化，提升用户体验。

可维护性：代码结构清晰，文档完备，便于后续开发与问题排查。

1. 1. 系统用户用例分析

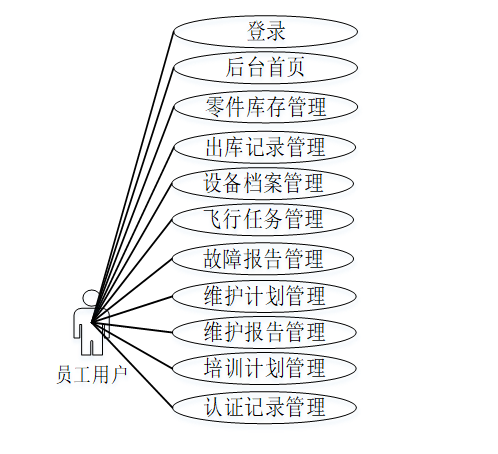

      1. 员工用户用例图

在无人机设备运维管理系统中员工用户包含登录、后台首页、零件库存管理、出库记录管理、设备档案管理、飞行任务管理、故障报告管理、维护计划管理、维护报告管理、培训计划管理、认证记录管理等功能。员工用户用例图如下所示。

图3-1 员工用户用例图

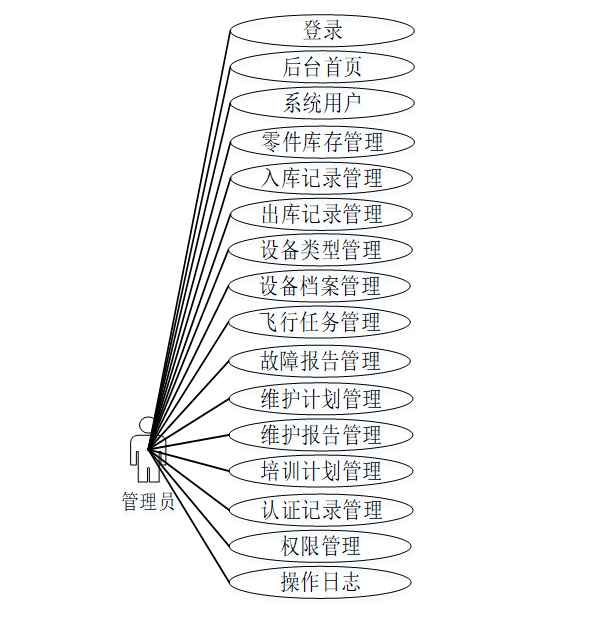

1. 1. 1. 管理员用例图

无人机设备运维管理系统中管理员则集成了登录、后台首页、系统用户、零件库存管理、入库记录管理、出库记录管理、设备类型管理、设备档案管理、飞行任务管理、故障报告管理、维护计划管理、维护报告管理、培训计划管理、认证记录管理、权限管理、操作日志等功能。管理员用例图如下所示。

图3-2 管理员用例图

1. 1. 系统流程分析
      1. 系统操作流程图

用户访问平台网站，可以选择进行注册或登录操作。注册成功后，用户可以使用注册的账号登录平台。登录后的用户可以进入系统功能界面，使用自己权限内的功能操作。系统操作流程图如下图所示。

图3-3 系统操作流程图

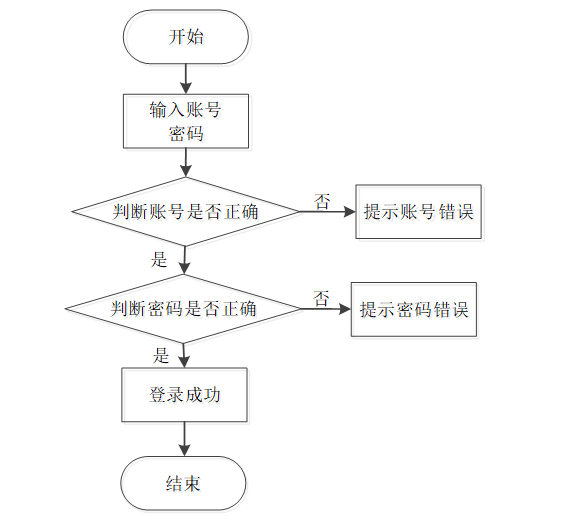

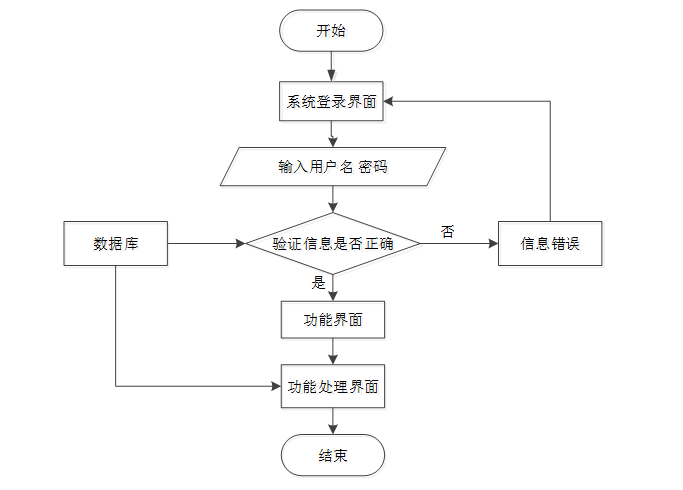

1. 1. 1. 系统登录流程图

用户访问平台的网站，进入登录页面页面，入其用户名和密码，后端服务接收登录请求，验证用户提供的用户名和密码是否匹配数据库中存储的信息，验证通过即可登录成功。登录流程图如下图所示。

图3-4 登录流程图

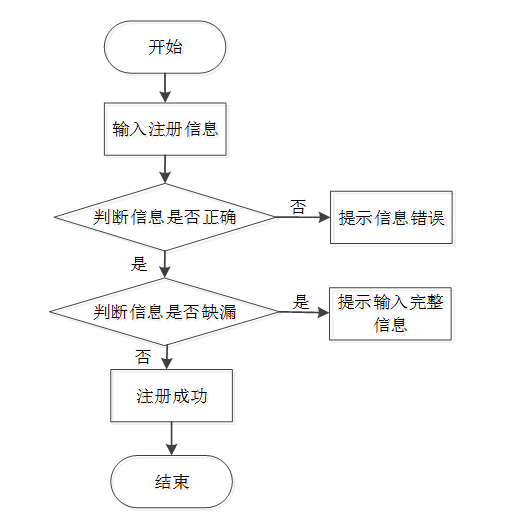

1. 1. 1. 用户注册流程图

未有账号的用户可进入注册界面进行注册操作，填写注册表格，包括用户名、密码、电子邮件等必要信息。后台系统验证并保存用户提交的信息。分配唯一用户标识符。注册成功后，用户可以使用账号密码进行登录。用户注册流程图如下图所示。

图3-5 注册流程图

1.
   系统设计
   1. 功能模块设计

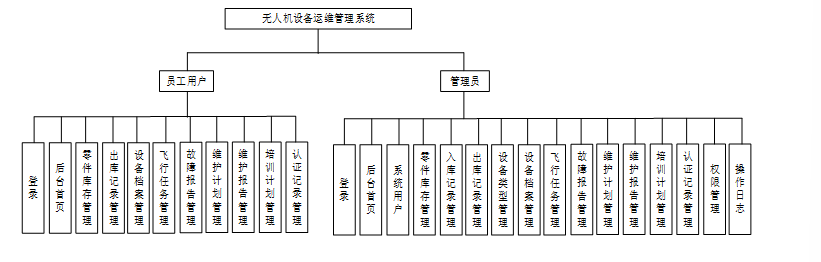

整个无人机设备运维管理系统是由多个功能模块组合而成的，根据用户需求分析，本系统主要可以划分为员工用户和管理员两大模块。各模块又可细分为不同的子功能设计，实现多角色协作，负责不同的职能，每个角色对应的功能模块如图所示。

图4-1系统功能结构图

1. 1. 数据库设计
      1. 概念设计

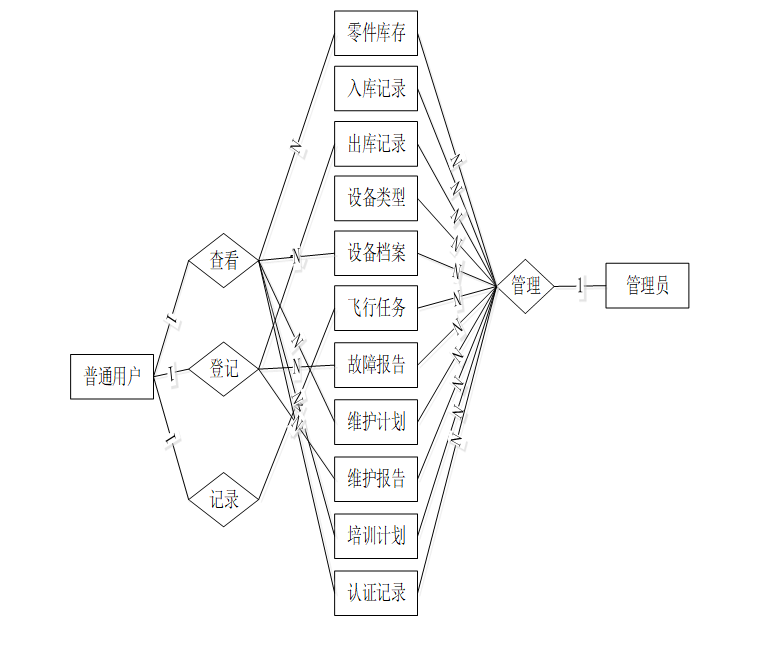

借助系统总体E-R图可以使其他用户快速轻松地了解系统的功能以及他们之间的关系。根据无人机设备运维管理系统各个实体和属性的分析结果，本无人机设备运维管理系统总体E-R实体关系图如下所示。

图4-2系统总体ER图

1. 1. 1. 逻辑设计

通过上一小节无人机设备运维管理系统中总E-R关系图上得出一共需要创建很多个数据表。在此主要罗列几个主要的数据库表结构设计。

介绍了一些根据各类别主要数据库表的设计结构以及基本功能建立数据库表:

表 4-1-access_token（登陆访问时长）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	token_id	int		是	是	临时访问牌ID
2	token	varchar	64	否	否	临时访问牌
3	info	text	65535	否	否	信息
4	maxage	int		是	否	最大寿命：默认2小时
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间
7	user_id	int		是	否	用户编号

表 4-2-auth（用户权限管理）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	auth_id	int		是	是	授权ID
2	user_group	varchar	64	否	否	用户组
3	mod_name	varchar	64	否	否	模块名
4	table_name	varchar	64	否	否	表名
5	page_title	varchar	255	否	否	页面标题
6	path	varchar	255	否	否	路由路径
7	parent	varchar	64	否	否	父级菜单
8	parent_sort	int		是	否	父级菜单排序
9	position	varchar	32	否	否	位置
10	mode	varchar	32	是	否	跳转方式
11	add	tinyint		是	否	是否可增加
12	del	tinyint		是	否	是否可删除
13	set	tinyint		是	否	是否可修改
14	get	tinyint		是	否	是否可查看
15	field_add	text	65535	否	否	添加字段
16	field_set	text	65535	否	否	修改字段
17	field_get	text	65535	否	否	查询字段
18	table_nav_name	varchar	500	否	否	跨表导航名称
19	table_nav	varchar	500	否	否	跨表导航
20	option	text	65535	否	否	配置
21	create_time	timestamp		是	否	创建时间
22	update_time	timestamp		是	否	更新时间

表 4-3-certification_record（认证记录）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	certification_record_id	int		是	是	认证记录ID
2	employee_users	int		否	否	员工用户
3	employee_name	varchar	64	否	否	员工姓名
4	employee_id	varchar	64	否	否	员工工号
5	certification_date	date		否	否	认证日期
6	qualification_name	varchar	64	否	否	资格名称
7	did_it_pass	varchar	64	否	否	是否通过
8	certification_remarks	text	65535	否	否	认证备注
9	create_time	datetime		是	否	创建时间
10	update_time	timestamp		是	否	更新时间

表 4-4-code_token（验证码）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	code_token_id	int		是	是	验证码ID
2	token	varchar	255	否	否	令牌
3	code	varchar	255	否	否	验证码
4	expire_time	timestamp		是	否	失效时间
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间

表 4-5-employee_users（员工用户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	employee_users_id	int		是	是	员工用户ID
2	employee_name	varchar	64	否	否	员工姓名
3	employee_id	varchar	64	是	是	员工工号
4	employee_gender	varchar	64	否	否	员工性别
5	employee_mobile_phone	varchar	16	否	否	员工手机
6	date_of_employment	date		否	否	入职日期
7	examine_state	varchar	16	是	否	审核状态
8	user_id	int		是	否	用户ID
9	create_time	datetime		是	否	创建时间
10	update_time	timestamp		是	否	更新时间

表 4-6-equipment_archives（设备档案）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	equipment_archives_id	int		是	是	设备档案ID
2	equipment_name	varchar	64	否	否	设备名称
3	equipment_model	varchar	64	是	是	设备型号
4	equipment_type	varchar	64	否	否	设备类型
5	equipment_photos	varchar	255	否	否	设备照片
6	purchase_date	date		否	否	购入日期
7	equipment_status	varchar	64	否	否	设备状态
8	device_details	longtext	4294967295	否	否	设备详情
9	flying_commission_limit_times	int		是	否	创建任务限制次数
10	maintenance_plan_limit_times	int		是	否	维护计划限制次数
11	create_time	datetime		是	否	创建时间
12	update_time	timestamp		是	否	更新时间

表 4-7-equipment_type（设备类型）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	equipment_type_id	int		是	是	设备类型ID
2	type_name	varchar	64	否	否	类型名称
3	create_time	datetime		是	否	创建时间
4	update_time	timestamp		是	否	更新时间

表 4-8-fault_report（故障报告）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	fault_report_id	int		是	是	故障报告ID
2	equipment_name	varchar	64	否	否	设备名称
3	equipment_model	varchar	64	否	否	设备型号
4	equipment_type	varchar	64	否	否	设备类型
5	task_time	datetime		否	否	任务时间
6	task_location	varchar	64	否	否	任务地点
7	employee_users	int		否	否	员工用户
8	employee_name	varchar	64	否	否	员工姓名
9	employee_id	varchar	64	否	否	员工工号
10	employee_mobile_phone	varchar	64	否	否	员工手机
11	repair_frequency	varchar	64	是	否	维修次数
12	fault_problem	text	65535	否	否	故障问题
13	repair_situation	text	65535	否	否	维修情况
14	create_time	datetime		是	否	创建时间
15	update_time	timestamp		是	否	更新时间
16	source_table	varchar	255	否	否	来源表
17	source_id	int		否	否	来源ID
18	source_user_id	int		否	否	来源用户

表 4-9-flying_commission（飞行任务）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	flying_commission_id	int		是	是	飞行任务ID
2	equipment_name	varchar	64	否	否	设备名称
3	equipment_model	varchar	64	否	否	设备型号
4	equipment_type	varchar	64	否	否	设备类型
5	task_time	datetime		否	否	任务时间
6	task_location	varchar	64	否	否	任务地点
7	employee_users	int		否	否	员工用户
8	employee_name	varchar	64	否	否	员工姓名
9	employee_id	varchar	64	否	否	员工工号
10	employee_mobile_phone	varchar	64	否	否	员工手机
11	number_of_flights	varchar	64	是	否	飞行次数
12	execution_progress	varchar	64	否	否	执行进度
13	flight_duration	varchar	64	否	否	飞行时长
14	remaining_battery_capacity	varchar	64	否	否	剩余电量
15	flight_records	text	65535	否	否	飞行记录
16	other_remarks	text	65535	否	否	其他备注
17	fault_report_limit_times	int		是	否	故障报告限制次数
18	create_time	datetime		是	否	创建时间
19	update_time	timestamp		是	否	更新时间
20	source_table	varchar	255	否	否	来源表
21	source_id	int		否	否	来源ID
22	source_user_id	int		否	否	来源用户

表 4-10-hits（用户点击）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	hits_id	int		是	是	点赞ID
2	user_id	int		是	否	点赞人
3	create_time	timestamp		是	否	创建时间
4	update_time	timestamp		是	否	更新时间
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID

表 4-11-maintenance_plan（维护计划）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	maintenance_plan_id	int		是	是	维护计划ID
2	equipment_name	varchar	64	否	否	设备名称
3	equipment_model	varchar	64	否	否	设备型号
4	equipment_type	varchar	64	否	否	设备类型
5	purchase_date	date		否	否	购入日期
6	employee_users	int		否	否	员工用户
7	employee_name	varchar	64	否	否	员工姓名
8	employee_id	varchar	64	否	否	员工工号
9	maintenance_cycle	varchar	64	否	否	维护周期
10	maintenance_requirements	text	65535	否	否	维护要求
11	maintenance_report_limit_times	int		是	否	维护报告限制次数
12	create_time	datetime		是	否	创建时间
13	update_time	timestamp		是	否	更新时间
14	source_table	varchar	255	否	否	来源表
15	source_id	int		否	否	来源ID
16	source_user_id	int		否	否	来源用户

表 4-12-maintenance_report（维护报告）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	maintenance_report_id	int		是	是	维护报告ID
2	equipment_name	varchar	64	否	否	设备名称
3	equipment_model	varchar	64	否	否	设备型号
4	equipment_type	varchar	64	否	否	设备类型
5	purchase_date	date		否	否	购入日期
6	employee_users	int		否	否	员工用户
7	employee_name	varchar	64	否	否	员工姓名
8	employee_id	varchar	64	否	否	员工工号
9	maintenance_frequency	varchar	64	是	否	维护次数
10	maintenance_time	date		否	否	维护时间
11	equipment_issues	text	65535	否	否	设备问题
12	maintenance_details	text	65535	否	否	维护详情
13	create_time	datetime		是	否	创建时间
14	update_time	timestamp		是	否	更新时间
15	source_table	varchar	255	否	否	来源表
16	source_id	int		否	否	来源ID
17	source_user_id	int		否	否	来源用户

表 4-13-operation_log（操作日志表）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	operation_log_id	int		是	是	操作日志ID
2	user_group	varchar	64	否	否	用户角色
3	user_name	varchar	64	否	否	用户账号
4	routes	varchar	64	否	否	模块名称
5	create_time	datetime		是	否	创建时间
6	update_time	timestamp		是	否	更新时间

表 4-14-outbound_record（出库记录）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	outbound_record_id	int		是	是	出库记录ID
2	employee_users	int		否	否	员工用户
3	employee_name	varchar	64	否	否	员工姓名
4	employee_id	varchar	64	否	否	员工工号
5	inventory_number	varchar	64	否	否	库存编号
6	part_name	varchar	64	否	否	零件名称
7	part_specifications	varchar	64	否	否	零件规格
8	outbound_quantity	double		否	否	出库数量
9	outbound_date	date		否	否	出库日期
10	outbound_remarks	text	65535	否	否	出库备注
11	create_time	datetime		是	否	创建时间
12	update_time	timestamp		是	否	更新时间
13	source_table	varchar	255	否	否	来源表
14	source_id	int		否	否	来源ID
15	source_user_id	int		否	否	来源用户

表 4-15-parts_inventory（零件库存）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	parts_inventory_id	int		是	是	零件库存ID
2	inventory_number	varchar	64	否	否	库存编号
3	part_name	varchar	64	否	否	零件名称
4	part_specifications	varchar	64	否	否	零件规格
5	matching_devices	varchar	64	否	否	匹配设备
6	quantity_of_parts	double		否	否	零件数量
7	storage_location	varchar	64	否	否	存放位置
8	parts_remarks	text	65535	否	否	零件备注
9	storage_record_limit_times	int		是	否	入库登记限制次数
10	outbound_record_limit_times	int		是	否	出库登记限制次数
11	create_time	datetime		是	否	创建时间
12	update_time	timestamp		是	否	更新时间

表 4-16-schedule（日程管理）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	schedule_id	smallint		是	是	日程ID
2	content	varchar	255	否	否	日程内容
3	scheduled_time	datetime		否	否	计划时间
4	user_id	int		是	否	用户ID
5	create_time	datetime		否	否	创建时间
6	update_time	datetime		否	否	更新时间

表 4-17-score（评分）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	score_id	int		是	是	评分ID
2	user_id	int		是	否	评分人
3	nickname	varchar	64	否	否	昵称
4	score_num	double		是	否	评分
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间
7	source_table	varchar	255	否	否	来源表
8	source_field	varchar	255	否	否	来源字段
9	source_id	int		是	否	来源ID

表 4-18-storage_record（入库记录）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	storage_record_id	int		是	是	入库记录ID
2	inventory_number	varchar	64	否	否	库存编号
3	part_name	varchar	64	否	否	零件名称
4	part_specifications	varchar	64	否	否	零件规格
5	inventory_quantity	double		否	否	入库数量
6	storage_date	date		否	否	入库日期
7	storage_remarks	text	65535	否	否	入库备注
8	create_time	datetime		是	否	创建时间
9	update_time	timestamp		是	否	更新时间
10	source_table	varchar	255	否	否	来源表
11	source_id	int		否	否	来源ID
12	source_user_id	int		否	否	来源用户

表 4-19-training_plan（培训计划）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	training_plan_id	int		是	是	培训计划ID
2	training_course	varchar	64	否	否	培训课程
3	class_time	datetime		否	否	上课时间
4	class_duration	varchar	64	否	否	上课时长
5	training_target	varchar	64	否	否	培训对象
6	training_location	varchar	64	否	否	培训地点
7	course_introduction	longtext	4294967295	否	否	课程简介
8	create_time	datetime		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-20-upload（文件上传）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	upload_id	int		是	是	上传ID
2	name	varchar	64	否	否	文件名
3	path	varchar	255	否	否	访问路径
4	file	varchar	255	否	否	文件路径
5	display	varchar	255	否	否	显示顺序
6	father_id	int		否	否	父级ID
7	dir	varchar	255	否	否	文件夹
8	type	varchar	32	否	否	文件类型

表 4-21-user（用户账户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	user_id	int		是	是	用户ID
2	state	smallint		是	否	账户状态：(1可用|2异常|3已冻结|4已注销)
3	user_group	varchar	32	否	否	所在用户组
4	login_time	timestamp		是	否	上次登录时间
5	phone	varchar	11	否	否	手机号码
6	phone_state	smallint		是	否	手机认证：(0未认证|1审核中|2已认证)
7	username	varchar	16	是	否	用户名
8	nickname	varchar	16	否	否	昵称
9	password	varchar	64	是	否	密码
10	email	varchar	64	否	否	邮箱
11	email_state	smallint		是	否	邮箱认证：(0未认证|1审核中|2已认证)
12	avatar	varchar	255	否	否	头像地址
13	open_id	varchar	255	否	否	针对获取用户信息字段
14	create_time	timestamp		是	否	创建时间

表 4-22-user_group（用户组）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	group_id	mediumint		是	是	用户组ID
2	display	smallint		是	否	显示顺序
3	name	varchar	16	是	否	名称
4	description	varchar	255	否	否	描述
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID
8	register	smallint		否	否	注册位置
9	create_time	timestamp		是	否	创建时间
10	update_time	timestamp		是	否	更新时间

1.
   系统实现
   1. 员工用户主要功能实现
      1. 用户登录模块

用户点击“登录”按钮，输入用户名、密码、验证码登录系统，登录时系统会自动校验用户名与密码以及该用户是否审核通过，审核通过的用户输入正确登录成功，输入错误会有提示信息。登录界面如下图所示。

图5-1 登录界面

1. 1. 1. 零件库存管理模块

员工用户可搜索和浏览所有零件库存信息，实现库存预警功能，提供出库登记操作，负责登记出库信息。注册界面如下图所示。

图5-2 零件库存预警界面

1. 1. 1. 出库记录管理模块

员工用户可管理自己的出库记录信息，包括可查询、删除出库记录。界面如下图所示。

图5-3 出库记录登记界面

1. 1. 1. 飞行任务管理模块

员工用户可管理自己的飞行任务，负责更新和记录飞行情况，提供故障报告操作。界面如下图所示。

图5-4飞行任务记录界面

1. 1. 1. 故障报告管理模块

员工用户可管理自己添加的故障报告，包括可查询、删除故障报告。界面如下图所示。

图5-5 故障报告登记界面

1. 1. 管理员模块主要功能实现
      1. 后台首页模块

后台首页界面是登录后台的起始界面，该界面主要提供系统重要信息概览和展示数据统计分析，包括零件库存、飞行任务、故障报告、维护报告等统计图。界面如下图所示。

图5-6后台首页界面图

1. 1. 1. 系统用户模块

管理员可管理包括员工用户和管理员等所有系统用户信息，支持用户权限管理和角色设置，可增改删查和审核系统用户信息。界面如下图所示。

图5-7 系统用户界面

1. 1. 1. 零件库存管理模块

管理员可管理所有零件库存信息的添加、更新、删除等操作，实现库存预警功能（当数量大于0且小于5时自动弹出预警提醒），提供入库登录、出库登记操作。如下图所示。

图5-8 零件库存管理界面图

1. 1. 1. 设备档案管理模块

管理员可管理所有设备档案信息的添加、更新、删除等操作，提供搜索功能，实现创建任务操作。界面如下图所示。

图5-9 设备档案管理界面图

1. 1. 1. 培训计划管理模块

管理员可管理所有培训计划信息的添加、更新、删除等操作，提供搜索功能。系统管理界面如下图所示。

图5-10 培训计划添加界面图

1. 1. 1. 权限管理模块

管理员可管理系统用户组的权限信息，支持设置和修改用户组增改删查等权限内容。系统管理界面如下图所示。

图5-10 权限管理界面图

1.
   系统测试
   1. 测试目的

在这个产品被投入使用前，首先需要进行试用，这是重要的环节。考虑到某个部分的开发没有缺陷情况下，把各种模块拼接，也有一定概率就存在矛盾。这就好比每个人都很独特，但聚在一起就显得杂乱无章，需要保证有默契的配合。对于测试，要看它的各项内容是否契合的原则[10]。若与最初定下的标准有一定程度上的出入，那么就需要做出一些调整，让最终的大方向朝着目标前进。

测试是为了发现在开发的程序中所存在的问题，测试这一工作是非常艰巨的，而又是非常困难的，这一部分在程序的设计中占有很大比例，可以说一个程序的开发工作量要是占据了百分至六十，那么剩下的百分之四十必然是测试这一部分，甚至更高。

1. 1. 测试用例

在系统的功能验证阶段，将对全部的功能界面进行全面测试。具体而言，将模拟用户行为，输入各类数据并进行提交操作，随后仔细观察和分析每个页面的响应反馈。这一过程旨在验证系统的功能完整性，确保页面所呈现的功能与预期相符，并能够完全实现预设的交互逻辑。通过这种全面细致的测试方法，将确保系统在实际应用中能够稳定、准确地响应用户需求。

下表是系统登录功能测试用例，检测了用户名和密码的不同的输入情况，观察系统的响应情况。得出该功能达到了设计目标。

表6-1系统登录功能测试用例

功能描述	用于系统登录
测试目的	检测登录时的合法性检查
测试数据以及操作	预期结果	实际结果
输入的用户名和密码带有非法字符	提示用户名或者密码错误	与预期结果一致
输入的用户名或者密码为空	提示用户名或者密码错误	与预期结果一致
输入的用户名和密码不存在	提示用户名或者密码错误	与预期结果一致
输入正确的用户名和密码	登录成功	与预期结果一致

下表是零件库存管理功能的测试用例，检测了零件库存中对零件库存的添加，删除，修改，查询等操作是否成功运行。观察系统的响应情况，得出该功能也达到了设计目标，系统运行正确。

前置条件；管理员登录系统。

表6-2零件库存管理的测试用例

功能描述	用于零件库存管理
测试目的	检测零件库存时的各种操作的运行情况
测试数据以及操作	预期结果	实际结果
点击添加零件库存，必填项合法输入，点击提交	提示添加成功	与预期结果一致
点击添加零件库存，必填项输入为空或不合法，点击提交	提示必填项不能为空	与预期结果一致
进入零件库存详情页修改，必填项合法输入，点击提交	提示提交成功	与预期结果一致
进入零件库存详情页修改，必填项修改为空或不合法，点击提交	提示必填项不能为空	与预期结果一致
点击删除零件库存，选择零件库存删除	提示删除成功	与预期结果一致
点击搜索零件库存，输入存在的零件库存名	查找出相应零件入库记录	与预期结果一致
点击搜索零件库存，输入不存在的零件库存名	不显示零件入库记录	与预期结果一致

下表入库记录管理功能的测试用例，检测了入库记录中对入库记录的添加，删除，修改，查询操作等是否成功运行。观察系统的响应情况，得出该功能也达到了设计目标，系统运行正确。

前置条件；员工用户和管理员登录系统。

表6-3入库记录管理的测试用例

功能描述	用于入库记录管理
测试目的	检测入库记录时的各种操作的运行情况
测试数据以及操作	预期结果	实际结果
点击添加入库记录，必填项合法输入，点击提交	提示添加成功	与预期结果一致
点击添加入库记录，必填项输入不合法，点击提交	提示必填项不能为空	与预期结果一致
进入入库记录详情页修改，必填项合法输入，点击提交	提示提交成功	与预期结果一致
进入入库记录详情页修改，必填项输入不合法，点击提交	提示必填项不能为空	与预期结果一致
点击删除入库记录，选择入库记录删除	提示删除成功	与预期结果一致
点击搜索入库记录，输入存在的入库记录名	查找出相应入库记录信息	与预期结果一致
点击搜索入库记录，输入不存在的入库记录名	不显示入库记录信息	与预期结果一致

下表是设备档案管理功能的测试用例，检测了设备档案中对设备档案的添加，删除，修改，查询操作等是否成功运行。观察系统的响应情况，得出该功能也达到了设计目标，系统运行正确。

前置条件；员工用户和管理员登录系统。

表6-4设备档案管理的测试用例

功能描述	用于设备档案
测试目的	检测设备档案时的各种操作的运行情况
测试数据以及操作	预期结果	实际结果
点击添加设备档案，必填项合法输入，点击提交	提示添加成功	与预期结果一致
点击添加设备档案，必填项输入不合法，点击提交	提示必填项不能为空	与预期结果一致
进入设备档案详情页修改，必填项合法输入，点击提交	提示提交成功	与预期结果一致
进入设备档案详情页修改，必填项输入不合法，点击提交	提示必填项不能为空	与预期结果一致
点击删除设备档案，选择设备档案删除	提示删除成功	与预期结果一致
点击搜索设备档案，输入存在的设备档案名	查找出相应设备档案信息	与预期结果一致
点击搜索设备档案，输入不存在的设备档案名	不显示设备档案信息	与预期结果一致

下表飞行任务管理功能的测试用例，检测了飞行任务中对飞行任务的添加，删除，修改，查询操作等是否成功运行。观察系统的响应情况，得出该功能也达到了设计目标，系统运行正确。

前置条件；员工用户和管理员登录系统。

表6-5飞行任务管理的测试用例

功能描述	用于飞行任务管理
测试目的	检测飞行任务时的各种操作的运行情况
测试数据以及操作	预期结果	实际结果
点击添加飞行任务，必填项合法输入，点击提交	提示添加成功	与预期结果一致
点击添加飞行任务，必填项输入不合法，点击提交	提示必填项不能为空	与预期结果一致
进入飞行任务详情页修改，必填项合法输入，点击提交	提示提交成功	与预期结果一致
进入飞行任务详情页修改，必填项输入不合法，点击提交	提示必填项不能为空	与预期结果一致
点击删除飞行任务，选择飞行任务删除	提示删除成功	与预期结果一致
点击搜索飞行任务，输入存在的飞行任务名	查找出相应飞行任务信息	与预期结果一致
点击搜索飞行任务，输入不存在的飞行任务名	不显示飞行任务信息	与预期结果一致

下表是故障报告管理功能的测试用例，检测了故障报告中对故障报告的添加，删除，修改，查询操作等是否成功运行。观察系统的响应情况，得出该功能也达到了设计目标，系统运行正确。

前置条件；员工用户和管理员登录系统。

表6-6故障报告管理的测试用例

功能描述	用于故障报告
测试目的	检测故障报告时的各种操作的运行情况
测试数据以及操作	预期结果	实际结果
点击添加故障报告，必填项合法输入，点击提交	提示添加成功	与预期结果一致
点击添加故障报告，必填项输入不合法，点击提交	提示必填项不能为空	与预期结果一致
进入故障报告详情页修改，必填项合法输入，点击提交	提示提交成功	与预期结果一致
进入故障报告详情页修改，必填项输入不合法，点击提交	提示必填项不能为空	与预期结果一致
点击删除故障报告，选择故障报告删除	提示删除成功	与预期结果一致
点击搜索故障报告，输入存在的故障报告名	查找出相应故障报告信息	与预期结果一致
点击搜索故障报告，输入不存在的故障报告名	不显示故障报告信息	与预期结果一致

下表是维护计划管理功能的测试用例，检测了维护计划中对维护计划的添加，删除，修改，查询操作等是否成功运行。观察系统的响应情况，得出该功能也达到了设计目标，系统运行正确。

前置条件；员工用户和管理员登录系统。

表6-7维护计划管理的测试用例

功能描述	用于维护计划
测试目的	检测维护计划时的各种操作的运行情况
测试数据以及操作	预期结果	实际结果
点击添加维护计划，必填项合法输入，点击提交	提示添加成功	与预期结果一致
点击添加维护计划，必填项输入不合法，点击提交	提示必填项不能为空	与预期结果一致
进入维护计划详情页修改，必填项合法输入，点击提交	提示提交成功	与预期结果一致
进入维护计划详情页修改，必填项输入不合法，点击提交	提示必填项不能为空	与预期结果一致
点击删除维护计划，选择维护计划删除	提示删除成功	与预期结果一致
点击搜索维护计划，输入存在的维护计划名	查找出相应维护计划信息	与预期结果一致
点击搜索维护计划，输入不存在的维护计划名	不显示维护计划信息	与预期结果一致

1. 1. 测试结果

本无人机设备运维管理系统开发与设计满足相关信息的管理需求，在设计时借鉴了国内外优秀网站的优点，从界面到系统设计都保证了管理员以及用户能够方便操作。系统的主要特点和优点归纳如下：

（1）本系统用的移置性和针对性都比较高，因为针对性高可以提供更好的服务而移置性可以在多个系统上运行，更给用户带来了极大的方便。

（2）该无人机设备运维管理系统开发与设计内容全面，管理方便可以及时的全面的处理各种错误，异常，这样避免了很多因用户的马虎操作而出现的失误，其操作方便，用户界面友好，能够上网的人都可以很好的进行操作。

经过对上述的测试结果分析，所有基本功能齐全，操作简单，系统运行性能良好，系统安全可靠，能促进无人机设备运维管理系统的发展，发展前景广阔。
