温度控制这玩意儿在工业里可是老熟人了，今天咱们来盘盘怎么用STM32做个能冷能热的PID温控系统。先上个效果图镇楼（此处脑补Proteus里温度曲线稳稳趴在设定值的画面），这玩意儿实测温差能压在±0.5℃内蹦跶。

硬件部分整个活：STM32F103C8T6当家做主，配个LCD1602显示实时温度，PWM驱动半导体制冷片。重点是这个加热制冷二合一的骚操作——通过H桥电路切换电流方向，同一块半导体既能当电暖器又能当冰箱用。Proteus仿真里记得给半导体元件加个虚拟温度传感器，不然仿真跑起来跟睁眼瞎似的。

PID算法的代码骨架长这样：

typedef struct {
    float Kp, Ki, Kd;
    float error_sum;
    float last_error;
    float output;
} PID_Controller;

void PID_Init(PID_Controller *pid, float p, float i, float d) {
    pid->Kp = p;
    pid->Ki = i;
    pid->Kd = d;
    pid->error_sum = 0;
    pid->last_error = 0;
}

float PID_Update(PID_Controller *pid, float setpoint, float input) {
    float error = setpoint - input;
    pid->error_sum += error;

    //积分限幅防暴走
    if(pid->error_sum > 500) pid->error_sum = 500;
    if(pid->error_sum < -500) pid->error_sum = -500;

    float d_error = error - pid->last_error;
    pid->output = pid->Kp * error
                + pid->Ki * pid->error_sum
                + pid->Kd * d_error;

    pid->last_error = error;
    return pid->output;
}

这段代码的骚操作在积分项限幅——新手常栽的坑就是积分饱和，温度冲过头直接表演开水煮青蛙。参数整定方面建议先用Z-N法粗调，实战中Kp=3.0，Ki=0.05，Kd=1.0这个组合效果比较稳。

单片机温度控制器，基于pid算法的半导体温控系统。 PID智能温控系统proteus仿真，能升温、降温、控温；LCD显示设置温度与实时温度；请悉知，资料包含程序源码（stm32库函数），Proteus仿真。 了解详情，欢迎骚扰～

温控核心代码里有个双模式切换的细节：

void Temp_Control(float pid_output) {
    if(pid_output > 0) {
        //加热模式
        TIM_SetCompare1(TIM3, (uint16_t)pid_output);
        COOLER_OFF();  //关制冷电路
    } else {
        //制冷模式
        TIM_SetCompare1(TIM3, (uint16_t)(-pid_output));
        HEATER_OFF();  //关加热电路
    }
}

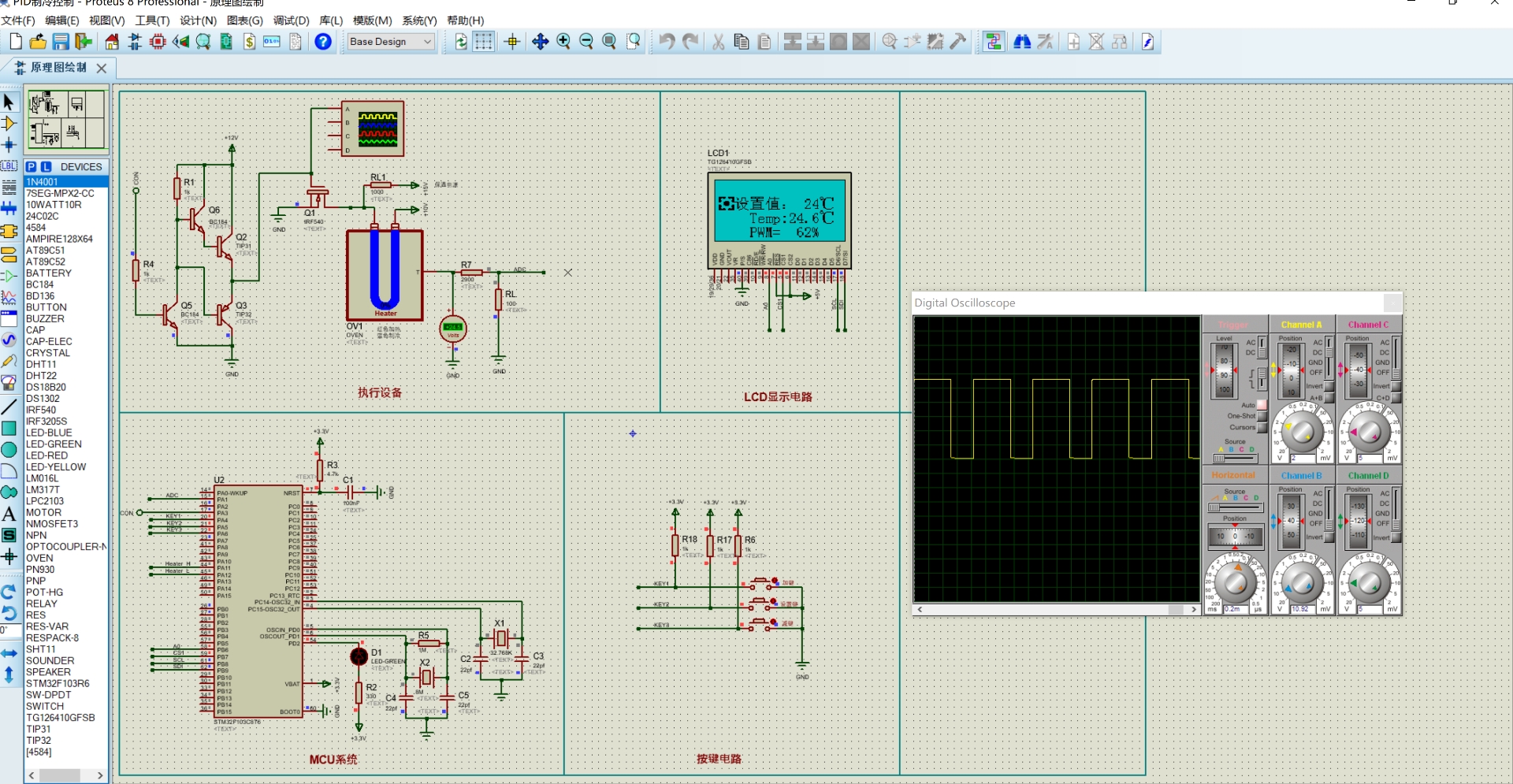

这里用PWM占空比绝对值控制功率，正负号决定工作模式。注意H桥驱动要加死区时间，不然分分钟放烟花。实测时用示波器抓PWM波形，能看到温度变化时占空比自动调节的节奏。

LCD显示部分整点动态刷新技巧：

void Update_Display(float current, float target) {
    char buf[16];
    sprintf(buf, "Now:%2.1f\xDFC", current);  //\xDF是°符号的ASCII
    LCD_SetCursor(0,0);
    LCD_WriteString(buf);

    sprintf(buf, "Set:%2.1f\xDFC", target);
    LCD_SetCursor(1,0);
    LCD_WriteString(buf);
}

注意温度值用%2.1f格式化，比直接显示整数多了0.1℃的分辨率。Proteus仿真时记得调慢刷新频率，实测每秒更新2次足够用，刷屏太快反而会闪瞎眼。

最后说几个实战踩过的坑：温度传感器一定要做软件滤波，推荐中位值平均滤波法；PID输出最好做输出限幅，建议不超过PWM周期的80%；半导体制冷片记得加散热器，仿真里不显真身，但实物操作时烫手可不是开玩笑的。

这套系统在25℃室温下测试，从30℃降到20℃约需90秒，反向升温约120秒。想要更猛的效果可以换更大功率的制冷片，不过要注意电源得扛得住。完整工程包含自动整定功能，长按按键能进入参数自整定模式——这个咱们下回分解。
