【RTOS快速入门】03_从官方源码精简出第一个FreeRTOS程序（2）

本文介绍了如何在精简版FreeRTOS程序中增加串口打印功能。通过修改串口初始化函数，配置USART1的GPIO和通信参数，并实现fputc函数重定向标准输出到串口。调试过程中解决了FILE未定义、函数隐式声明等编译错误，最终在主函数中成功调用printf输出"hello world"。该功能为FreeRTOS程序提供了基础的调试信息输出能力，使开发者能够更直观地观察程序运行状

张雷涛479

557人浏览 · 2026-03-12 07:55:11

张雷涛479 · 2026-03-12 07:55:11 发布

文章目录

前言
一、增加串口打印功能
- 初始化串口
- 实现fput
二、调试窗口试运行

前言

本文继续前文讲解，增加串口打印功能。

一、增加串口打印功能

初始化串口

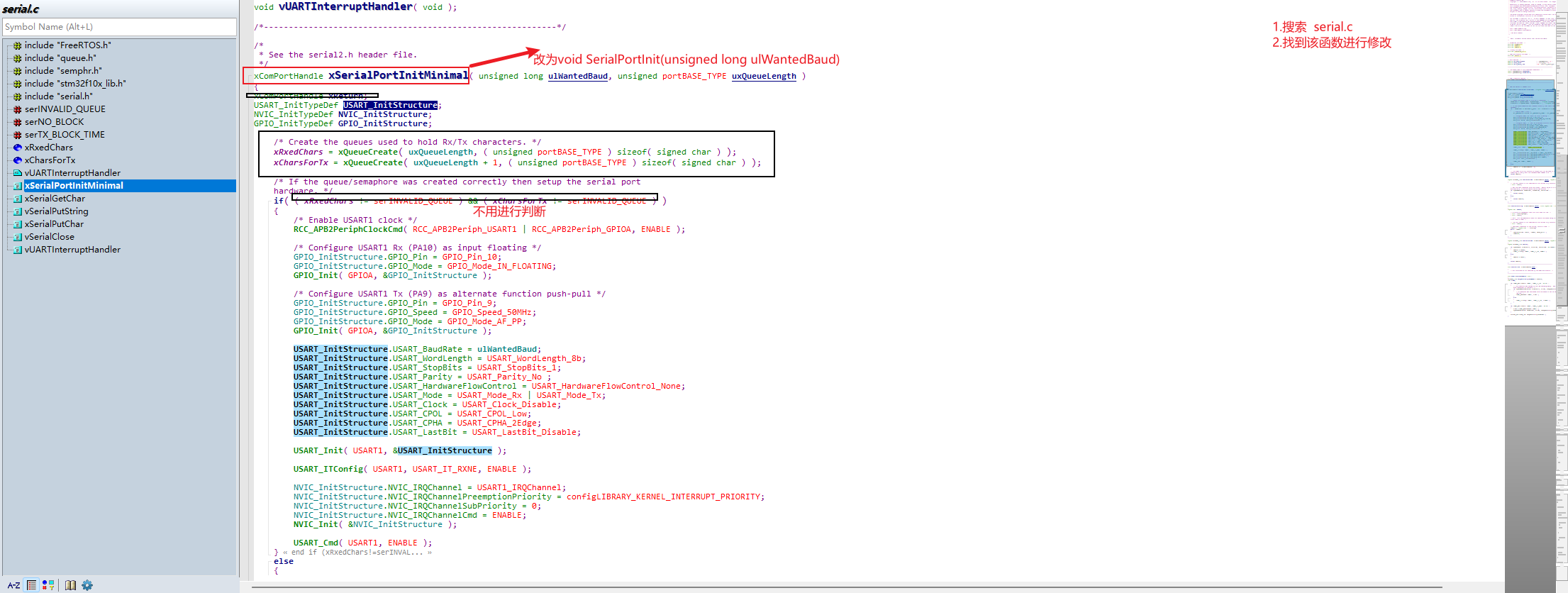

1.先对初始化函数进行修改，同时删除其他函数和变量
在这里插入图片描述
也不需要中断，（跳转.h文件：鼠标左键 + Ctrl）。修改后的函数为

void SerialPortInit( void )
{
	unsigned long ulWantedBaud = 115200;
	USART_InitTypeDef USART_InitStructure;
	GPIO_InitTypeDef GPIO_InitStructure;


	/* Enable USART1 clock */
	RCC_APB2PeriphClockCmd( RCC_APB2Periph_USART1 | RCC_APB2Periph_GPIOA, ENABLE );

	/* Configure USART1 Rx (PA10) as input floating */
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
	GPIO_Init( GPIOA, &GPIO_InitStructure );

	/* Configure USART1 Tx (PA9) as alternate function push-pull */
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_Init( GPIOA, &GPIO_InitStructure );

	USART_InitStructure.USART_BaudRate = ulWantedBaud;
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;
	USART_InitStructure.USART_StopBits = USART_StopBits_1;
	USART_InitStructure.USART_Parity = USART_Parity_No ;
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
	USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
	USART_InitStructure.USART_Clock = USART_Clock_Disable;
	USART_InitStructure.USART_CPOL = USART_CPOL_Low;
	USART_InitStructure.USART_CPHA = USART_CPHA_2Edge;
	USART_InitStructure.USART_LastBit = USART_LastBit_Disable;

	USART_Init( USART1, &USART_InitStructure );

	USART_ITConfig( USART1, USART_IT_RXNE, ENABLE );

	USART_Cmd( USART1, ENABLE );


}

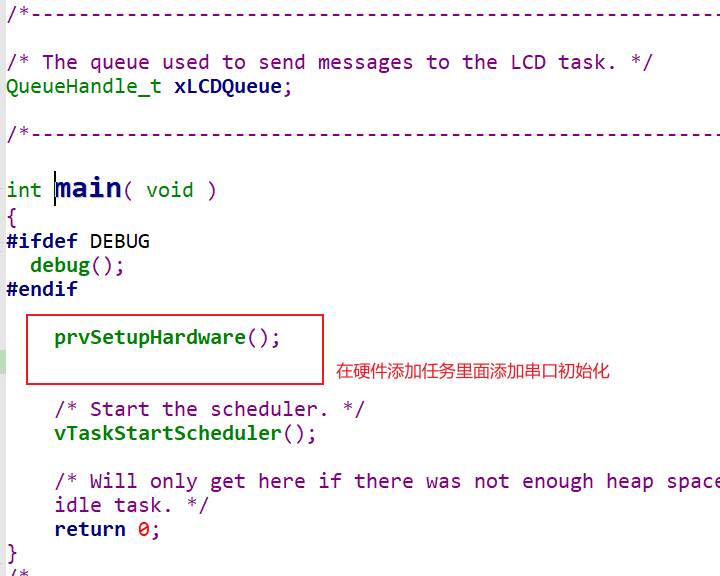

2.在主函数硬件任务初始化中添加串口初始化
在这里插入图片描述

实现fput

1.将主函数fput函数移动到serial.c文件中

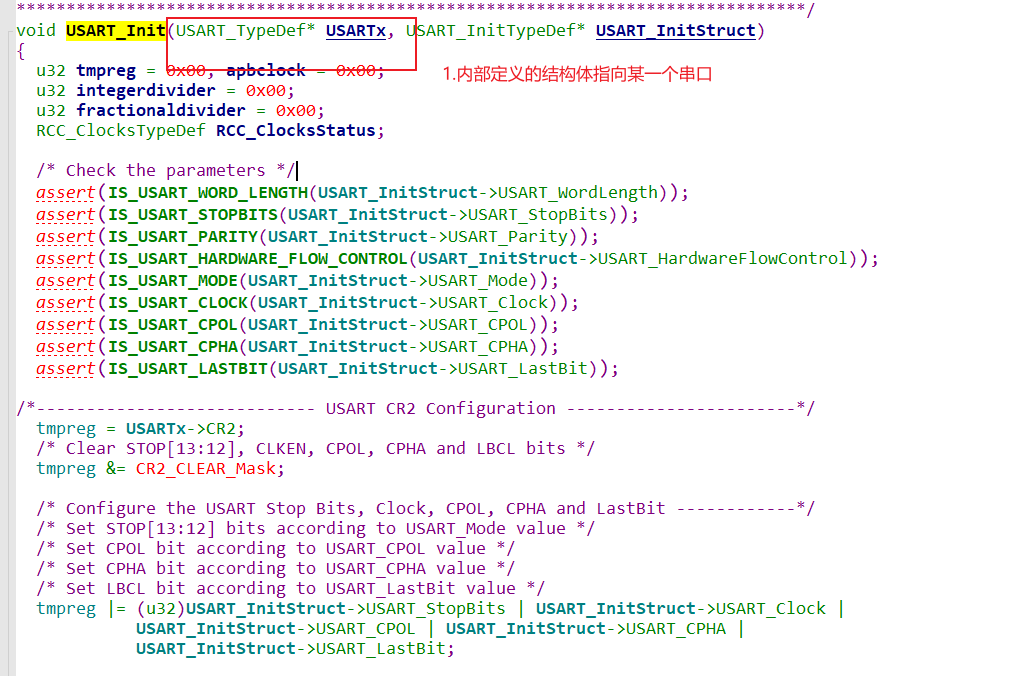

2.Ctrl + 左键进行跳转到串口初始化中
3.在fput中指向串口1
在这里插入图片描述

int fputc( int ch, FILE *f )
{
	USART_TypeDef* USARTx = USART1; //指向串口1
	return ch;
}

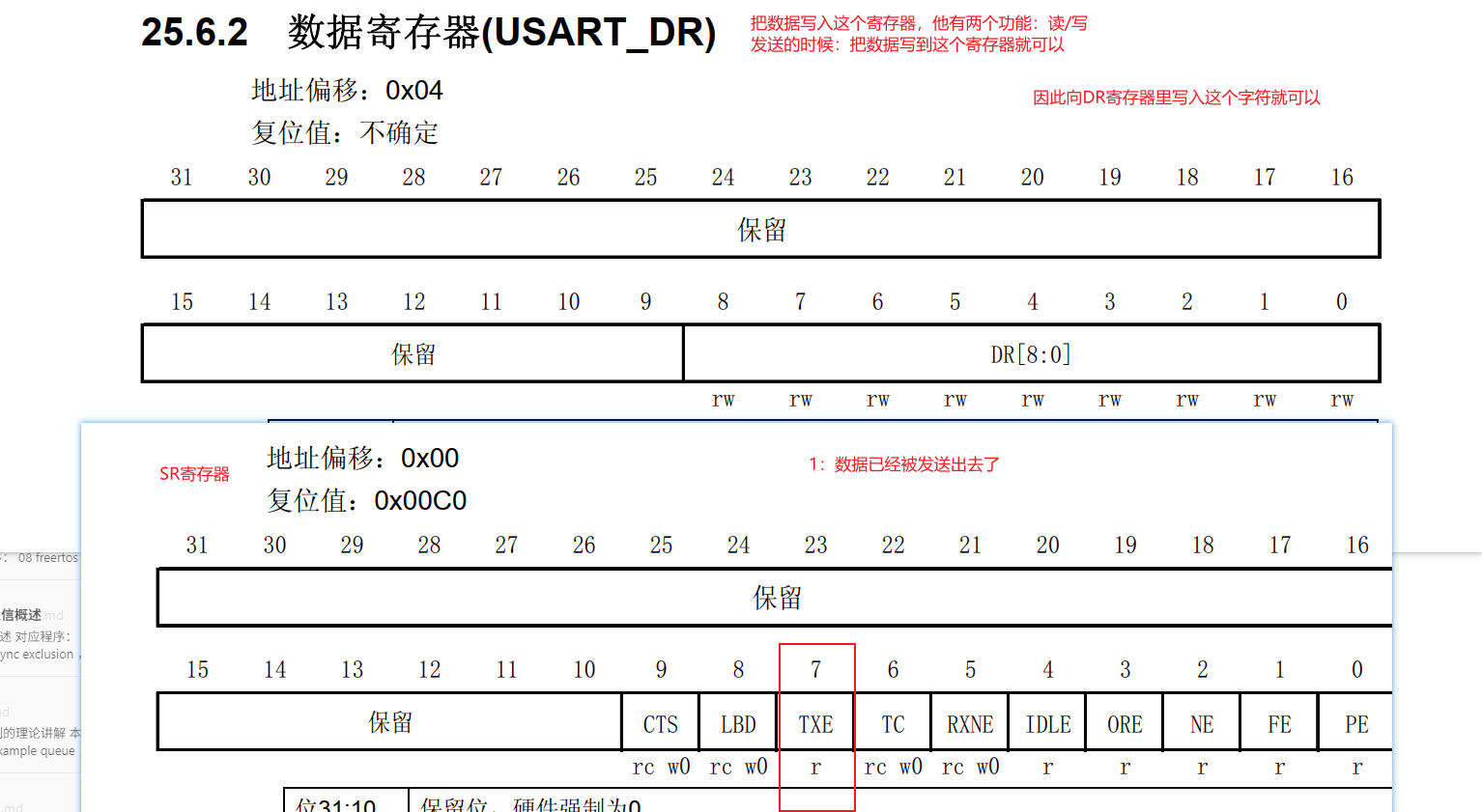

4.根据寄存器完善fput函数
在这里插入图片描述

int fputc( int ch, FILE *f )
{
	USART_TypeDef* USARTx = USART1; //指向串口1
	while((USART1->SR & (1 << 7)) == 0);//表示数据还没有传输完，一直卡在这里进行传输
	USART1->DR = ch;  //数据寄存器用来接收ch
	return ch;
}

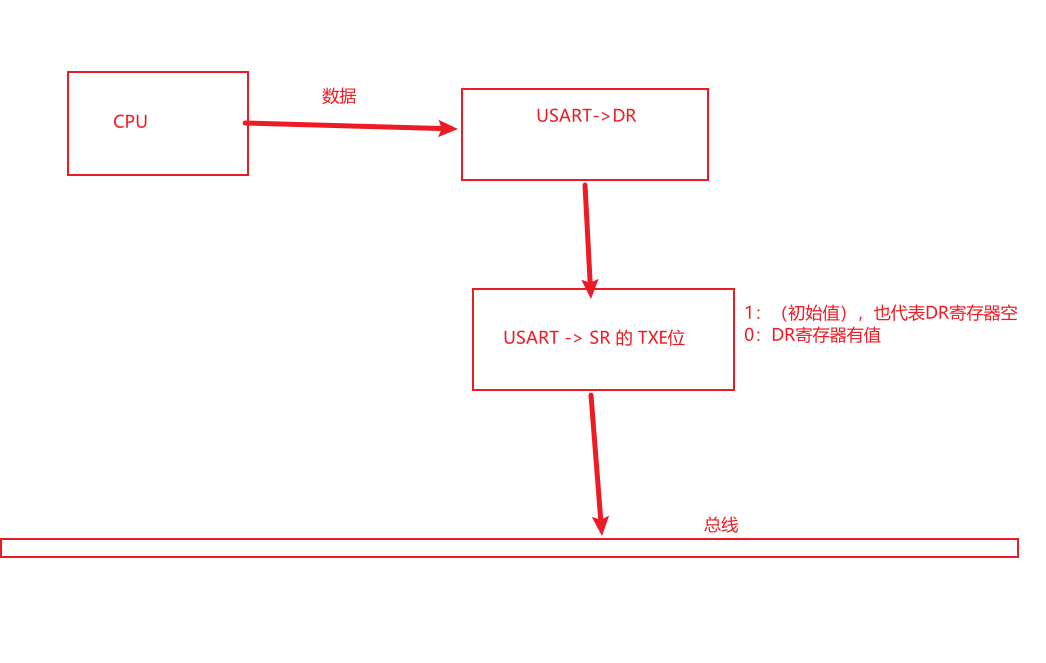

为什么while放在前面更好？

在这里插入图片描述

初始TXE = 1,CPU可以直接把数据写到DR寄存器中
等DR寄存器中存在数据的时候，TXE = 0,等待DR寄存器数据传输完成后TXE位置1

我在发送完字符可能去做其他事情了，如果while放在后面，就需要死等着数据发送完

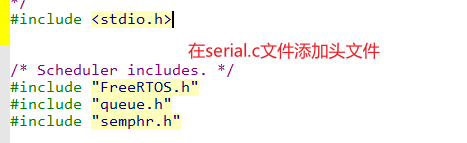

5.serial\serial.c(87): error: #20: identifier “FILE” is undefined
在这里插入图片描述

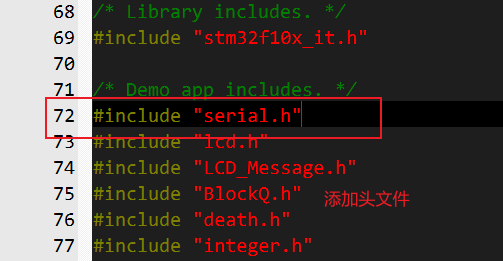

6.main.c(245): warning: #223-D: function “SerialPortInit” declared implicitly

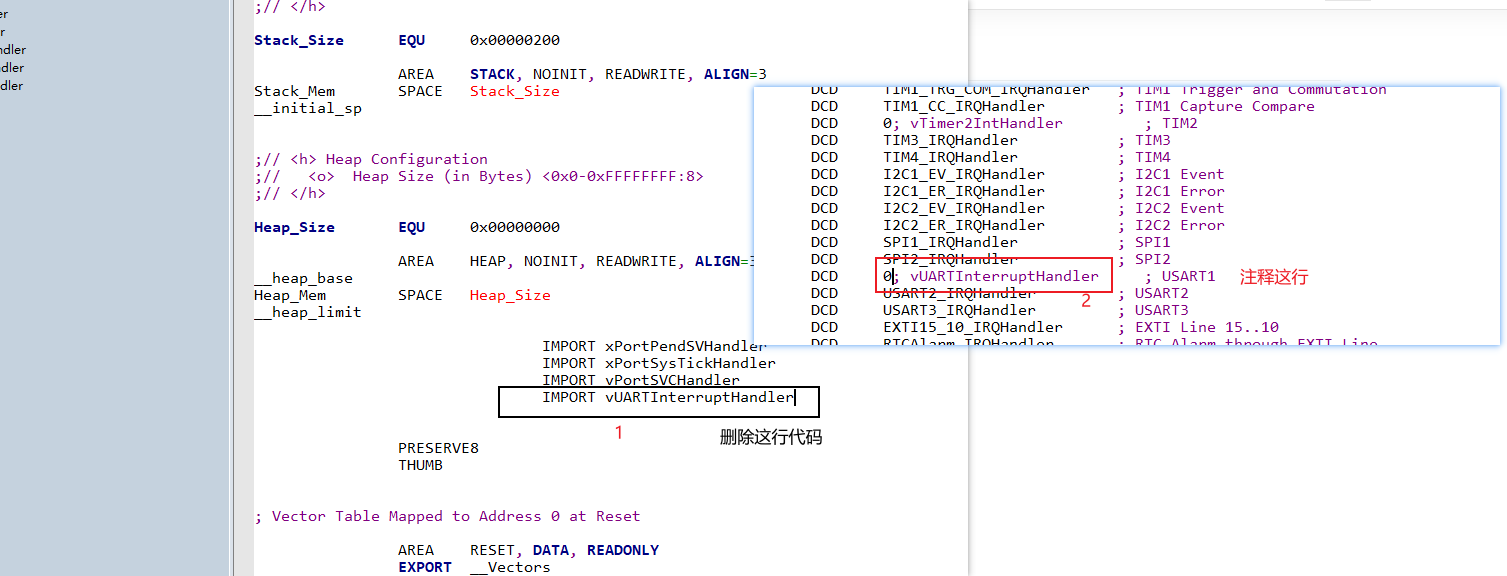

7…\RTOSDemo.axf: Error: L6218E: Undefined symbol vUARTInterruptHandler (referred from stm32f10x.o).
在这里插入图片描述

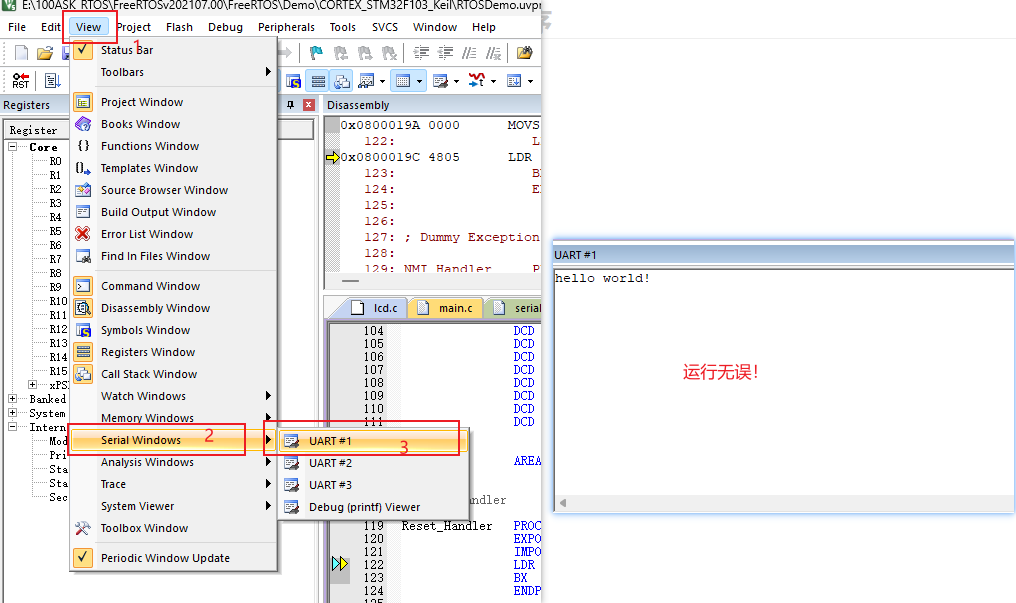

二、调试窗口试运行

int main( void )
{
#ifdef DEBUG
  debug();
#endif

	prvSetupHardware();

	printf("hello world! \r\n");
	/* Start the scheduler. */
	vTaskStartScheduler();

	/* Will only get here if there was not enough heap space to create the
	idle task. */
	return 0;
}

在这里插入图片描述
