51单片机开发的俄罗斯方块游戏机项目，包括程序源码和原理图和protues仿真，原件清单，程序注释详细

一、项目简介

最近折腾了一个基于51单片机的俄罗斯方块游戏机项目，感觉挺有意思，就来跟大家分享分享。这个项目不仅实现了经典俄罗斯方块游戏的基本功能，还能通过Protues进行仿真验证，对于学习51单片机的小伙伴来说，是个不错的练手项目。

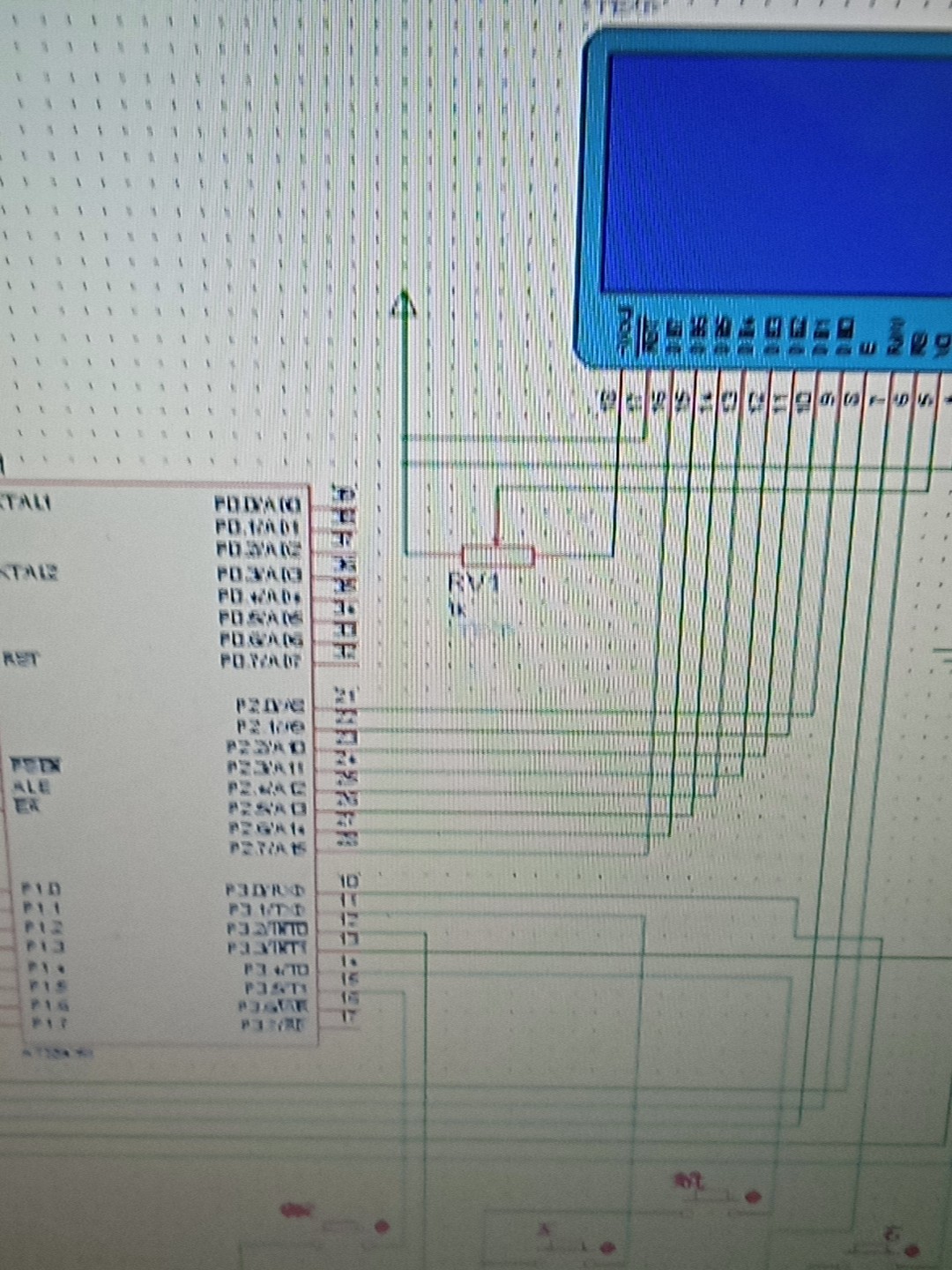

二、原理图

整个原理图围绕51单片机展开，核心部分自然是单片机最小系统，确保单片机能够正常运行。

显示部分采用了LCD1602液晶显示屏，通过与单片机的I/O口连接，实现游戏画面的显示。比如，我们将LCD1602的数据线D0 - D7连接到单片机的P0口，通过P2口的部分引脚来控制LCD1602的使能端、读写控制端等。

// 定义LCD1602控制引脚
sbit RS = P2^0;
sbit RW = P2^1;
sbit E  = P2^2;

这里通过 sbit 关键字定义了控制LCD1602的三个关键引脚，方便后续程序中对LCD1602进行操作。

51单片机开发的俄罗斯方块游戏机项目，包括程序源码和原理图和protues仿真，原件清单，程序注释详细

按键部分连接到单片机的其他I/O口，用来实现游戏中的各种操作，像左右移动方块、旋转方块、加速下落等功能。比如，我们可以将按键一端接地，另一端连接到单片机的I/O口，通过检测I/O口的电平变化来判断按键是否按下。

// 假设按键连接到P3口部分引脚
if(P3^0 == 0)  // 检测P3.0按键是否按下
{
    // 执行相应按键功能代码，比如方块左移
}

三、Protues仿真

利用Protues进行仿真，可以在实际制作硬件之前对程序进行验证，大大提高了开发效率。在Protues中搭建好电路，然后将编译好的hex文件加载到单片机中，就可以模拟游戏运行的场景啦。

四、元件清单

1. 51单片机：AT89C51或类似型号，这是整个系统的核心大脑。
2. LCD1602液晶显示屏：用于显示游戏画面和相关信息。
3. 按键：若干个，实现游戏操作。
4. 电阻、电容等：组成单片机最小系统以及为各模块提供合适的工作条件。

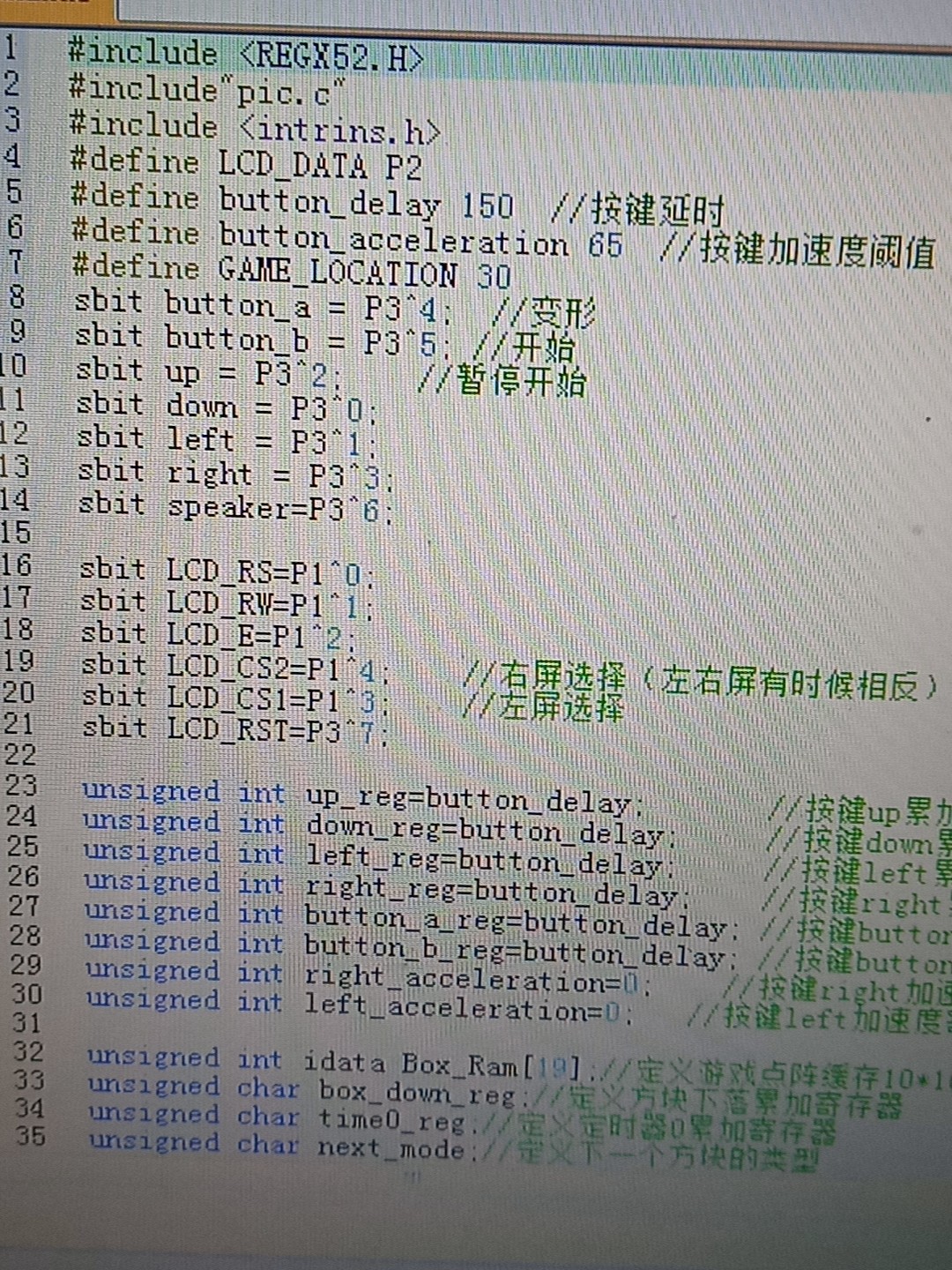

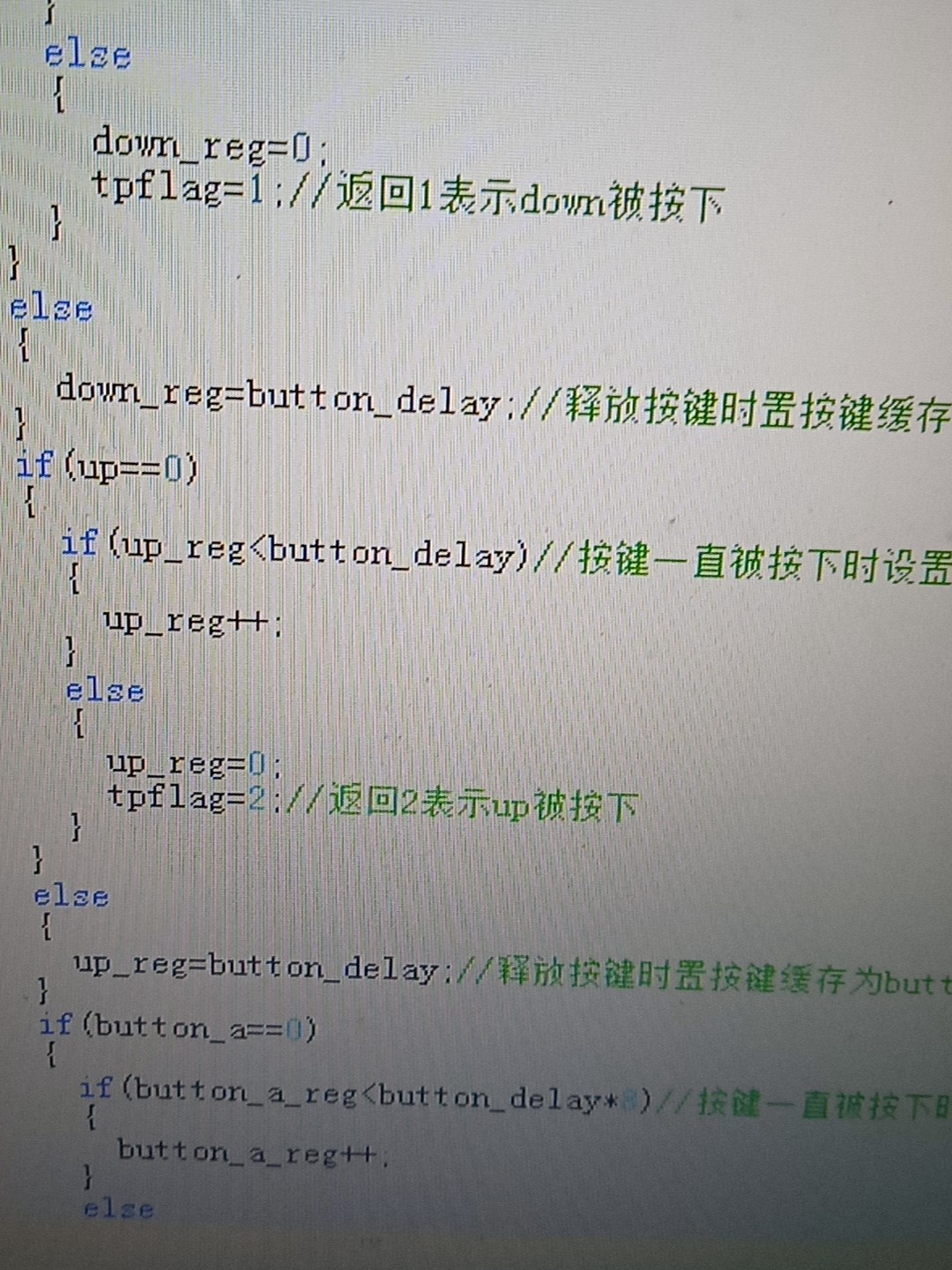

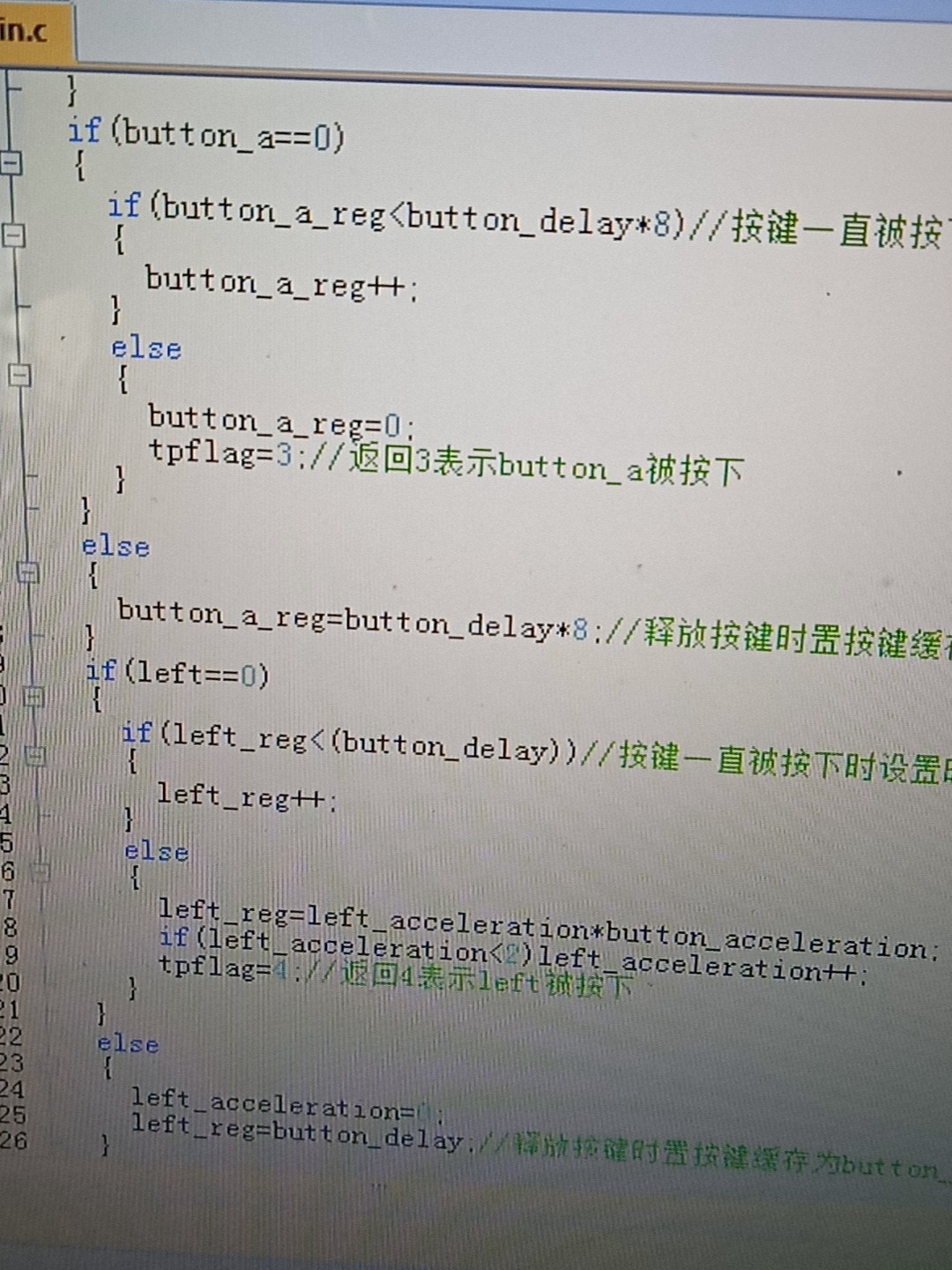

五、程序源码及注释

#include <reg51.h>
#include <intrins.h>
#include <stdio.h>
#include "lcd1602.h"  // 包含LCD1602驱动头文件

// 定义一些全局变量
unsigned char gameMap[20][16];  // 游戏地图，20行16列
unsigned char currentBlock[4][4];  // 当前方块形状
unsigned char currentX, currentY;  // 当前方块位置

// 初始化游戏地图
void initGameMap()
{
    for(int i = 0; i < 20; i++)
    {
        for(int j = 0; j < 16; j++)
        {
            gameMap[i][j] = 0;  // 初始地图全部为空
        }
    }
}

// 初始化当前方块
void initCurrentBlock()
{
    // 这里简单随机生成一种方块形状，实际可优化为多种形状随机
    for(int i = 0; i < 4; i++)
    {
        for(int j = 0; j < 4; j++)
        {
            currentBlock[i][j] = 1;  // 简单的实心方块示例
        }
    }
    currentX = 7;  // 初始X位置
    currentY = 0;  // 初始Y位置
}

// 显示游戏画面到LCD1602
void displayGame()
{
    char buffer[17];
    for(int i = 0; i < 20; i++)
    {
        sprintf(buffer, "");  // 清空缓冲区
        for(int j = 0; j < 16; j++)
        {
            if(gameMap[i][j] == 1)
            {
                buffer[j] = '*';  // 有方块的地方显示*
            }
            else
            {
                buffer[j] = ' ';  // 空的地方显示空格
            }
        }
        buffer[16] = '\0';
        lcd_setcursor(0, i);  // 设置LCD1602显示位置
        lcd_string(buffer);  // 显示一行
    }
}

void main()
{
    lcd_init();  // 初始化LCD1602
    initGameMap();  // 初始化游戏地图
    initCurrentBlock();  // 初始化当前方块

    while(1)
    {
        // 检测按键操作，这里暂未详细实现按键处理，后续可添加
        // 方块下落逻辑
        if(canMoveDown())  // 假设这个函数判断方块是否可以下移
        {
            currentY++;
        }
        else
        {
            // 方块到底，将方块数据合并到游戏地图
            for(int i = 0; i < 4; i++)
            {
                for(int j = 0; j < 4; j++)
                {
                    if(currentBlock[i][j] == 1)
                    {
                        gameMap[currentY + i][currentX + j] = 1;
                    }
                }
            }
            initCurrentBlock();  // 重新初始化新方块
        }

        displayGame();  // 显示游戏画面
        _delay(1000);  // 控制下落速度，这里简单延时1秒，可优化
    }
}

以上代码实现了游戏地图初始化、方块初始化、游戏画面显示以及简单的方块下落逻辑。不过，实际完整的俄罗斯方块游戏还需要完善按键处理、方块旋转、消行等功能，感兴趣的小伙伴可以自己继续优化。

希望这个项目分享能对大家学习51单片机有所帮助，一起在单片机开发的世界里探索更多好玩的东西吧！
