导读：LCD显示屏是机器人实现状态可视化、人机交互的核心外设，也是嵌入式开发从“硬件操作”迈向“工程化开发”的关键分水岭。本文以ESP32-S3+ST7789 LCD屏为核心，结合机器人设计综合实训场景，从硬件选型、环境搭建、内存管理、驱动移植到动态交互实现，完整拆解LCD开发全流程，既保留可直接复用的实战代码，又解析实训中高频踩坑的底层逻辑，兼顾新手入门的实操性与工程开发的规范性，是机器人实训、课程设计的一站式指南。

一、实训背景：为什么LCD是机器人开发的“核心练手项”？

在机器人设计实训中，LCD驱动开发绝非简单的“点亮屏幕”，而是涵盖多维度核心能力的综合训练：

硬件层：SPI高速总线、I2C扩展总线、PWM背光控制的协同运用；

资源层：外部PSRAM配置与内存管理，解决嵌入式开发“内存不足”的核心痛点；

软件层：ESP-IDF组件化开发思想，从“碎片化代码”到“工程化架构”的思维转变；

交互层：字符/汉字/图片/动态GIF的渲染逻辑，为机器人HMI（人机交互）打下基础。

本文适配ESP32-S3开发板+ESP-IDF5.4+VSCode环境，所有代码均经过实训验证，零基础也能快速上手。

二、开发前置：硬件选型与环境搭建的“关键细节”

2.1 核心硬件清单（实训推荐配置）

硬件模块

选型/参数

核心作用

主控芯片

ESP32-S3-WROOM-1

原生USB、Octal SPI接口，支持外部PSRAM

LCD屏幕

ST7789（320×240）2.4英寸TFT屏

机器人状态显示核心外设

IO扩展芯片

PCA9557

扩展GPIO，控制LCD的CS/PA_EN引脚

外部存储

8MB Quad/Octal PSRAM

解决图片/动画显示的内存不足问题

通信总线

SPI（40MHz）、I2C（400kHz）、PWM

SPI驱动LCD、I2C驱动扩展芯片、PWM调背光

2.2 环境搭建：从“能用”到“规范”

推荐使用VSCode+ESP-IDF5.4插件，避免手动配置环境变量的繁琐，核心步骤：

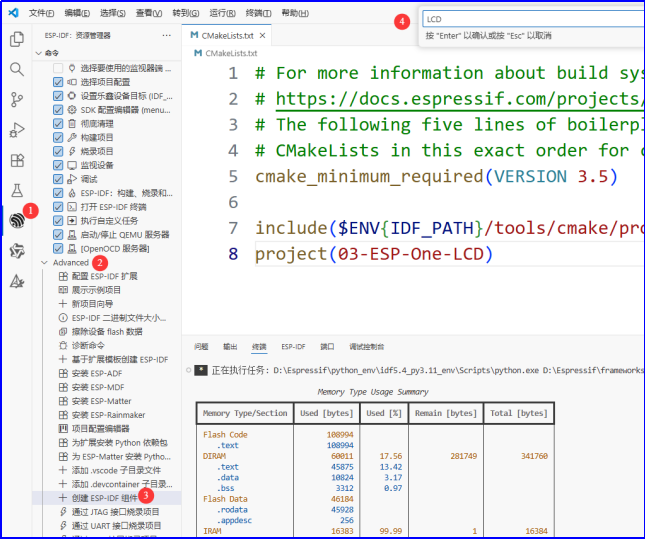

  1. 安装ESP-IDF插件后，通过ESP-IDF: Configure ESP-IDF Extension配置工具链路径；

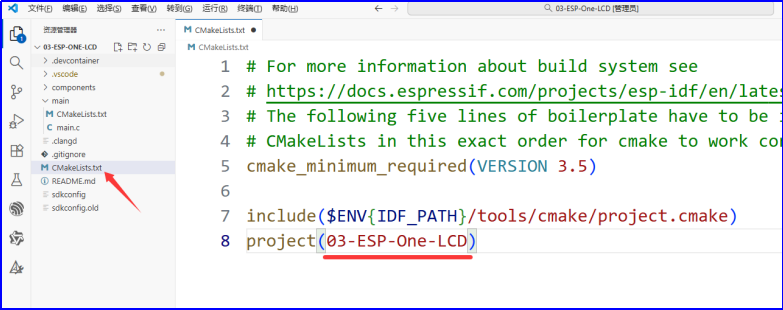

  1. 复制已调试的USART工程，重命名为03-ESP-One-LCD，验证工程基础配置：

编译工程，无报错则完成基础环境搭建。

2.3 必做配置：开启外部PSRAM（实训最高频坑点）

320×240的16位真彩色图片需占用约150KB内存，ESP32-S3片内内存不足以支撑，必须开启PSRAM：

  1. 在VSCode中打开SDK配置编辑器(menuconfig)，搜索PSRAM；

勾选Support for external, SPI-connected RAM，选择Quad Mode PSRAM；

勾选Initialize SPI RAM during startup，保存后重新编译；

关键提醒：内存分配时需指定MALLOC_CAP_SPIRAM，避免分配到片内内存：

三、核心驱动移植：组件化开发的“优雅实现”

ESP-IDF的核心优势是组件化复用，将LCD驱动封装为独立组件，便于后续复用和维护。

3.1 新建LCD组件，配置编译规则

  1. 在工程components目录下新建LCD文件夹，创建include（头文件）和src（源文件）子目录；
  1. 编写LCD/CMakeLists.txt，声明依赖组件和文件路径：

3.2 硬件通信层：I2C+PCA9557驱动

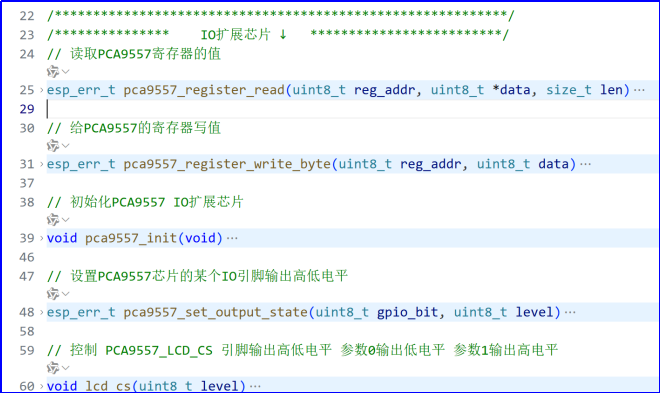

PCA9557通过I2C与ESP32通信，负责LCD的片选、使能等引脚控制，核心初始化代码：

3.3 LCD屏驱动：SPI+ST7789初始化

利用ESP-IDF官方esp_lcd库封装的ST7789驱动，避免手写底层时序，核心代码：

C

// LCD屏初始化核心函数

esp_err_t bsp_lcd_init(esp_lcd_panel_handle_t *panel_handle) {

    // 1. SPI总线配置

    spi_bus_config_t spi_conf = {

        .mosi_io_num = BSP_LCD_SPI_MOSI,

        .sclk_io_num = BSP_LCD_SPI_CLK,

        .quadwp_io_num = -1,

        .quadhd_io_num = -1,

        .max_transfer_sz = BSP_LCD_H_RES * 80 * 2, // 最大传输尺寸

    };

    ESP_ERROR_CHECK(spi_bus_initialize(BSP_LCD_SPI_NUM, &spi_conf, SPI_DMA_CH_AUTO));

    // 2. LCD IO配置（DC引脚、SPI参数）

    esp_lcd_panel_io_spi_config_t io_conf = {

        .dc_gpio_num = BSP_LCD_DC,

        .cs_gpio_num = -1, // CS由PCA9557控制

        .pclk_hz = 40 * 1000 * 1000, // 40MHz SPI时钟

        .lcd_cmd_bits = 8,

        .lcd_param_bits = 8,

        .spi_mode = 0,

    };

    ESP_ERROR_CHECK(esp_lcd_new_panel_io_spi((spi_host_device_t)BSP_LCD_SPI_NUM, &io_conf, &io_handle));

    // 3. ST7789面板初始化

    esp_lcd_panel_dev_config_t panel_conf = {

        .reset_gpio_num = -1, // 复位由PCA9557控制

        .color_space = ESP_LCD_COLOR_SPACE_RGB,

        .bits_per_pixel = 16,

    };

    return esp_lcd_new_panel_st7789(io_handle, &panel_conf, panel_handle);

}

3.4 驱动验证：点亮屏幕（整屏配色）

完成驱动移植后，先通过整屏配色验证驱动是否正常：

C

// 整屏显示指定颜色

void lcd_fill_screen(esp_lcd_panel_handle_t panel, uint16_t color) {

    uint16_t *buf = heap_caps_malloc(BSP_LCD_H_RES * 2, MALLOC_CAP_SPIRAM);

    memset(buf, color, BSP_LCD_H_RES * 2); // 填充一行颜色数据

    // 逐行写入屏幕

    for (int y = 0; y < BSP_LCD_V_RES; y++) {

        esp_lcd_panel_draw_bitmap(panel, 0, y, BSP_LCD_H_RES, y+1, buf);

    }

    free(buf); // 释放内存

}

// app_main中调用验证

void app_main(void) {

    esp_lcd_panel_handle_t panel;

    bsp_i2c_init();       // I2C初始化

    pca9557_init();       // IO扩展芯片初始化

    bsp_lcd_init(&panel); // LCD屏初始化

    esp_lcd_panel_reset(panel);

    esp_lcd_panel_init(panel);

    esp_lcd_panel_disp_on_off(panel, true);

    lcd_fill_screen(panel, 0x00FF); // 整屏显示黄色

}

四、功能层实现：从静态显示到动态交互

驱动验证通过后，实现机器人实训中常用的图片、字符、汉字、动态GIF显示功能。

4.1 静态图片显示：图片取模与优化

LCD无法直接识别图片文件，需通过取模软件转换为C数组，核心步骤：

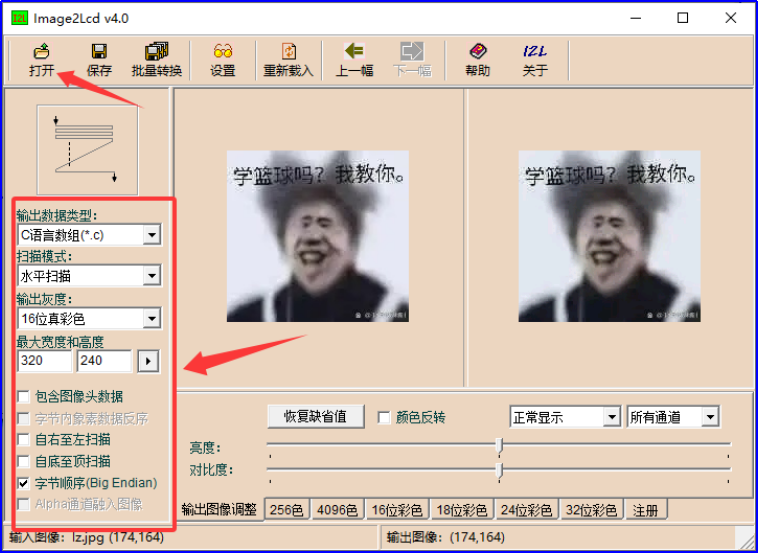

  1. 用Image2Lcd v4.0打开图片，设置：输出C数组、16位真彩色、水平扫描、包含图像头；

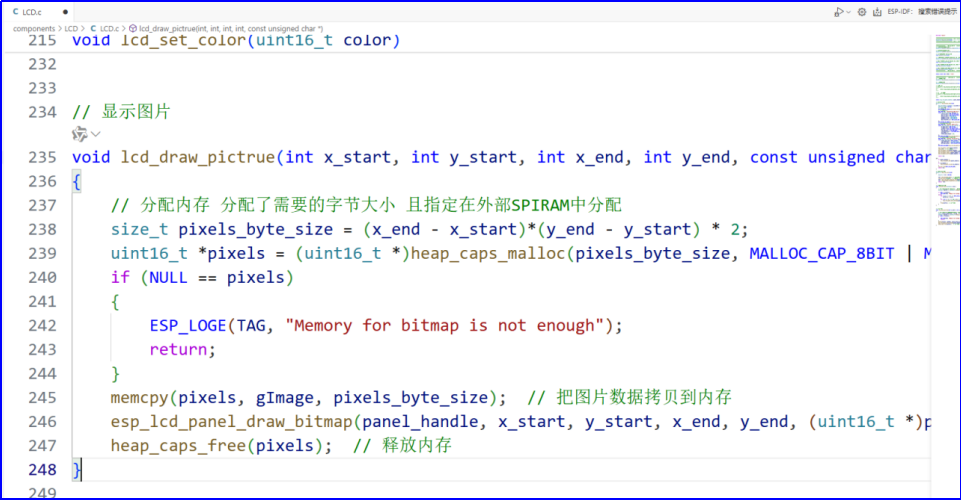

  1. 保存取模文件到main/include，在代码中引入并显示：

4.2 字符与汉字显示：字模技术实战

字符/汉字显示是机器人显示学号、班级、传感器数据的核心功能：

4.2.1 英文字符显示（16×8点阵）

C

// LCDFont.h中定义16×8 ASCII字模库

extern const uint8_t ascii_1608[95][16];

// 显示单个英文字符

void lcd_show_char(esp_lcd_panel_handle_t panel, int x, int y, char c, uint16_t fg_color, uint16_t bg_color) {

    uint8_t idx = c - 0x20; // 转换为字模库索引

    uint16_t *buf = heap_caps_malloc(16*2, MALLOC_CAP_SPIRAM);

    // 解析点阵，生成像素数据

    for (int i = 0; i < 16; i++) {

        uint8_t byte = ascii_1608[idx][i];

        for (int j = 0; j < 8; j++) {

            buf[i*8 + j] = (byte & (1 << j)) ? fg_color : bg_color;

        }

    }

    esp_lcd_panel_draw_bitmap(panel, x, y, x+8, y+16, buf);

    free(buf);

}

4.2.2 汉字显示（16×16点阵）

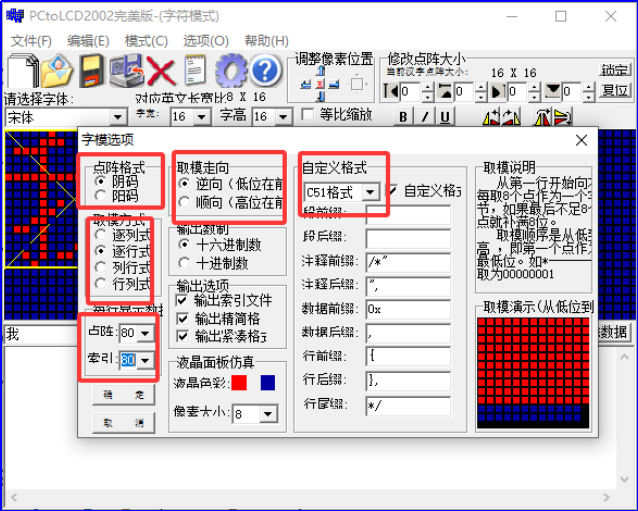

汉字取模&显示

C

// 汉字字模结构体

typedef struct {

    char hz[4];        // 汉字（如"机器人"）

    uint8_t msk[32];   // 16×16点阵数据

} chinese_font_t;

// 自定义汉字字模数组

const chinese_font_t hz_font[] = {

    {"机", {0x00,0x00,0xF8,0x3F,0x08,0x01,0x08,0x01,0xFF,0xFF,0x08,0x01,0x08,0x01,0xF8,0x3F,0x00,0x00,0x00,0x00,0xFC,0x1F,0x04,0x20,0x04,0x20,0xFF,0xFF,0x04,0x20,0x04,0x20}},

    {"器", {0x00,0x00,0x70,0x0F,0x08,0x08,0x08,0x08,0x70,0x0F,0x00,0x00,0xFC,0x3F,0x44,0x22,0x44,0x22,0x44,0x22,0x44,0x22,0xFC,0x3F,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00}},

};

// 显示单个汉字

void lcd_show_hz(esp_lcd_panel_handle_t panel, int x, int y, const char *hz, uint16_t fg_color, uint16_t bg_color) {

    // 查找字模

    for (int i = 0; i < sizeof(hz_font)/sizeof(chinese_font_t); i++) {

        if (strcmp(hz_font[i].hz, hz) == 0) {

            uint16_t *buf = heap_caps_malloc(16*2, MALLOC_CAP_SPIRAM);

            // 解析点阵

            for (int row = 0; row < 16; row++) {

                uint8_t byte1 = hz_font[i].msk[row*2];

                uint8_t byte2 = hz_font[i].msk[row*2+1];

                for (int col = 0; col < 16; col++) {

                    uint8_t bit = (col < 8) ? (byte1 & (1 << col)) : (byte2 & (1 << (col-8)));

                    buf[row*16 + col] = bit ? fg_color : bg_color;

                }

            }

            esp_lcd_panel_draw_bitmap(panel, x, y, x+16, y+16, buf);

            free(buf);

            return;

        }

    }

}

4.3 动态GIF显示：让机器人“活”起来

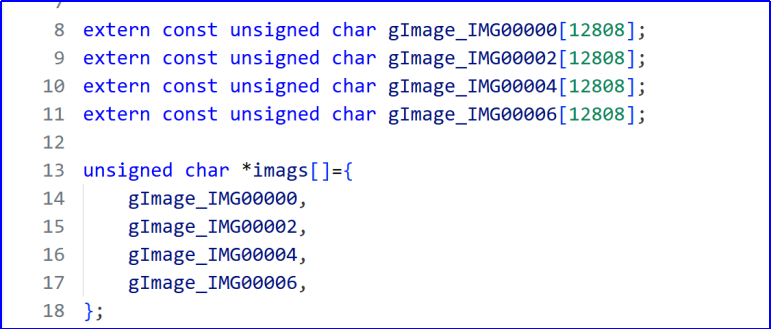

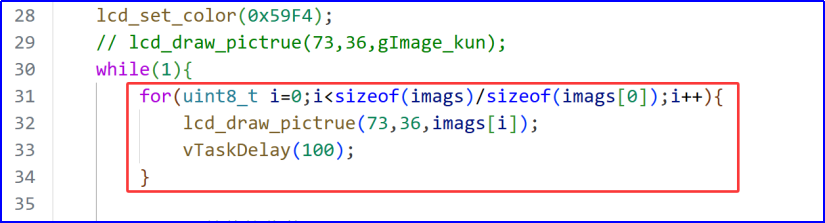

将GIF拆解为单帧图片，批量取模后循环显示，核心代码：

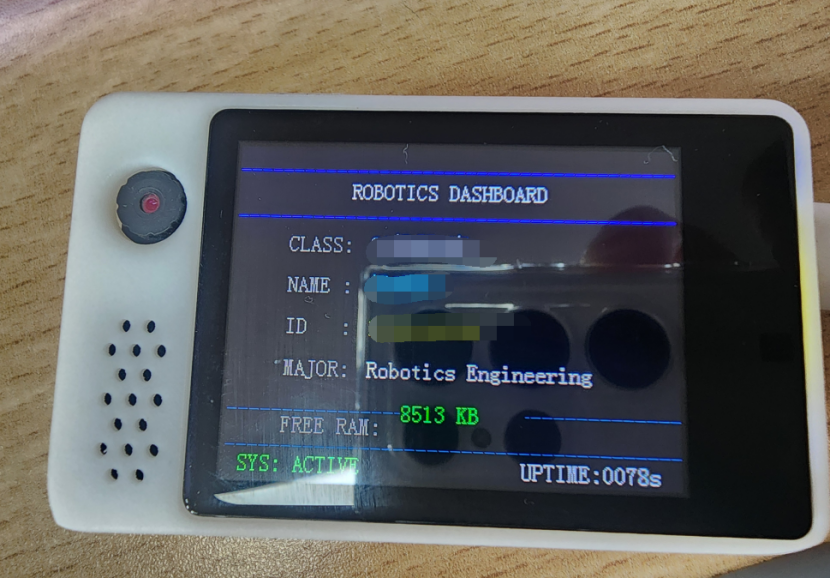

4.4 实训小作业：机器人信息界面开发

结合以上功能，实现包含学号、班级、姓名的LCD界面，示例代码：

C

void lcd_show_info(esp_lcd_panel_handle_t panel) {

    lcd_fill_screen(panel, 0xE6E6); // 浅灰色背景

    // 显示大字体班级

    lcd_show_hz_30(panel, 20, 20, "机器人工程2班", 0xFF00, 0xE6E6); // 30×30大字体

    // 显示学号和姓名

    lcd_show_string(panel, 20, 80, "学号：20250904001 姓名：张三", 0x0000, 0xE6E6);

    // 显示装饰图片

    lcd_show_image(panel, 200, 20, gImage_robot);

}

五、实训高频避坑指南：快速定位问题

问题现象

核心原因

解决方案

编译报错：Memory for bitmap is not enough

未开启PSRAM或内存分配未指定MALLOC_CAP_SPIRAM

开启PSRAM，使用heap_caps_malloc分配内存并检查返回值

汉字显示乱码

字模点阵不匹配、编码格式（UTF-8/GBK）不一致

重新取模目标汉字，统一编码格式为GBK

屏幕白屏/花屏

SPI极性（CPOL/CPHA）不匹配、复位时序过快

调整SPI模式，增加复位后vTaskDelay等待

动态GIF卡顿

单帧过多、未用DMA传输、帧率过快

隔帧删除冗余图片，开启SPI DMA，增大vTaskDelay

编译报错：undefined reference to xxx

CMakeLists未配置组件依赖/头文件路径

检查REQUIRES依赖和INCLUDE_DIRS路径

六、教学进阶：从实训到工业级开发

掌握基础驱动后，可向工业级项目拓展，提升工程能力：

  1. 引入LVGL图形库：实现按钮、列表、进度条等复杂UI，重点优化显示缓冲区（单/双缓冲）；
  1. 低功耗设计：机器人休眠时，通过PWM调低背光，ESP32进入Light-sleep模式；
  1. 数据绑定：用FreeRTOS队列将传感器数据（距离、温湿度）传递给显示任务，实现实时更新；
  1. 触摸交互：搭配触摸屏，实现点击LCD切换机器人工作模式（自动/手动）。

七、总结

ESP32-S3驱动LCD的过程，不仅是代码的实现，更是嵌入式工程思维的培养：

  1. 核心重点：PSRAM内存管理是解决显示问题的关键，组件化开发提升代码复用性；
  1. 实训价值：通过LCD开发掌握SPI/I2C/PWM外设使用、字模技术、时序调试等核心技能；
  1. 工程拓展：LCD作为机器人HMI核心，可结合传感器、WiFi/Bluetooth实现更复杂的交互功能。

嵌入式开发的核心是“实战+复盘”，从点亮屏幕到实现动态交互，每一步踩坑都是成长的机会。后续可尝试将LCD与摄像头结合，实现机器人视觉数据的实时显示，让实训项目更贴近工业应用！
