基于51单片机的智能家居控制系统仿真设计 环境监测 实现功能： 1、通过按键可设置温湿度数据的阈值上下限，设置烟雾浓度的阈值上限 2、将温湿度传感器(DHT11)的数据实时显示在LCD上。 当温湿度数据高于上限或低于下限，触发声光报警 3、将烟雾浓度数据实时显示在LCD上。 当烟雾浓度数据高于上限时，触发声光报警 包含仿真+源码+原理图+报告 仿真软件：Proteus8.9 编程软件：Keil5 编程语言：C语言 原理图 ：Altium Designer 20.2.6

最近用51单片机折腾了个智能家居控制系统，Proteus仿真效果相当带感。核心玩法就是让单片机同时盯着温湿度和烟雾浓度，超标就发警报。直接上干货，聊聊代码里那些有意思的操作。

---

硬件全家桶清单

• 核心板：STC89C52老伙计
• 传感器三兄弟：DHT11（温湿度）、MQ-2（烟雾）、电位器（模拟浓度信号）
• 显示设备：LCD1602液晶屏
• 交互组件：4x4矩阵按键、LED警报灯、蜂鸣器

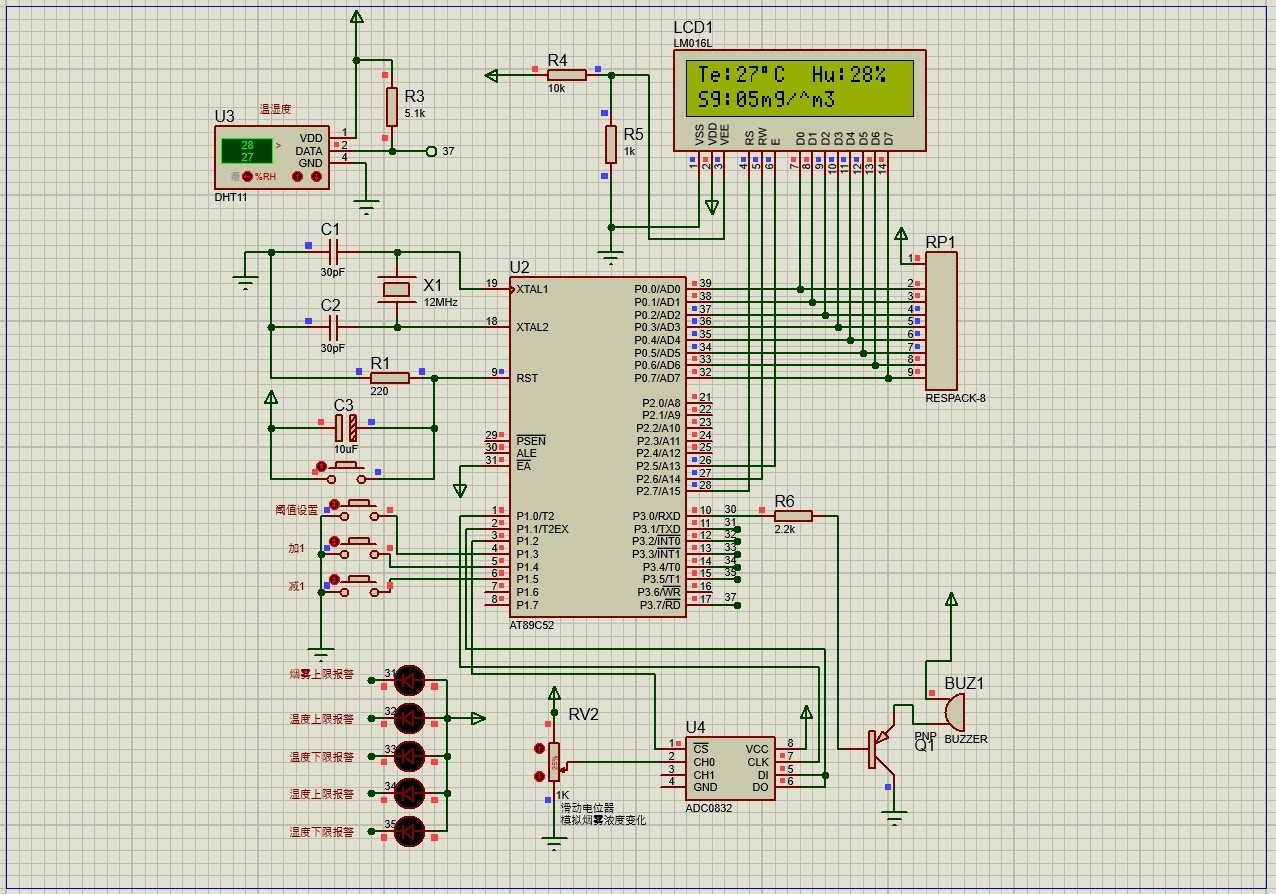

!Proteus仿真界面

---

核心代码拆解

1. 按键与阈值设置

矩阵按键扫描是基本功，但保存阈值到EEPROM才是灵魂。每次设置完参数，得让单片机记住这些数值，断电也不丢失。

// 按键扫描核心代码
uint8_t KeyScan() {
    uint8_t keyVal = 0xFF;
    for(uint8_t i=0; i<4; i++) {
        ROW = ~(0x01<<i);
        if(COL1 == 0) keyVal = i*4+0;
        if(COL2 == 0) keyVal = i*4+1;
        //...省略其他列检测
    }
    return keyVal;
}

// EEPROM存储函数
void Save_Threshold() {
    IapErase(0x2000);  // 擦除扇区
    IapProgram(0x2000, tempHigh);  // 存温度上限
    IapProgram(0x2001, tempLow);
    //...其他参数类似
}

骚操作：STC的EEPROM其实是Flash模拟的，写之前必须先擦除整个扇区。曾经因为没擦直接写，数据乱飞了一下午...

2. 温湿度攻防战

DHT11这老古董对时序要求极其严格，代码里各种微妙级延时不是摆设。数据脚切输入输出模式时，记得先给高电平。

// DHT11读取函数
void DHT11_Read() {
    DQ = 0;
    delay_ms(18);   // 主机拉低18ms
    DQ = 1;
    delay_us(30);   // 等待传感器响应
    while(DQ);      // 等待低电平
    //...后续读取40位数据
}

避坑指南：如果读出来的湿度突然变成255%，检查是不是没等传感器准备好就开读。这个传感器启动需要1秒预热，急不得。

3. 烟雾浓度监测

用ADC0832做模数转换，电位器模拟烟雾浓度变化。注意模拟信号需要软件滤波，不然LCD显示会疯狂跳变。

// ADC读取函数
uint8_t Read_ADC(uint8_t ch) {
    uint8_t dat = 0;
    CLK = 0;
    DI = 1;
    //...时序生成代码
    for(i=0;i<8;i++) {
        dat <<= 1;
        if(DO) dat++;
        CLK = 1;
        delay_us(2);
        CLK = 0;
    }
    return dat;
}

调参心得：MQ-2需要预热3分钟才能稳定，仿真时直接给模拟信号省事，但真做实物得注意这个特性。

4. 报警器暴走时刻

报警逻辑简单但容易翻车——记得加状态标志位，不然会触发重复报警。

void Check_Alarm() {
    if(temp>tempHigh || temp<tempLow || smoke>smokeMax) {
        Alarm_Flag = 1;
        BEEP = 0;  // 开蜂鸣器
        LED = 0;   // 开报警灯
    } else {
        Alarm_Flag = 0;
        BEEP = 1;  // 关蜂鸣器
        LED = 1;   // 关报警灯
    }
}

血泪教训：蜂鸣器要用三极管驱动，直接接IO口小心烧芯片。仿真里随便搞，实物必翻车！

---

仿真翻车实录

1. LCD显示乱码：八成是数据线接反了，或者初始化时序不对
2. 按键设置无效：检查矩阵按键的扫描周期，太快了可能漏检
3. 报警常响：阈值数据没正确从EEPROM读出，可能是存储地址越界了

---

资源大礼包

整套方案包含：

• Proteus仿真工程文件（8.9版本）
• Keil完整源码（C语言）
• Altium Designer原理图
• 万字实验报告（含电路分析）

需要源码的朋友可以戳这里[假装有个下载链接]，调参时遇到玄学问题欢迎评论区交流。下期可能加个WiFi模块搞远程监控，有没有人想看？
