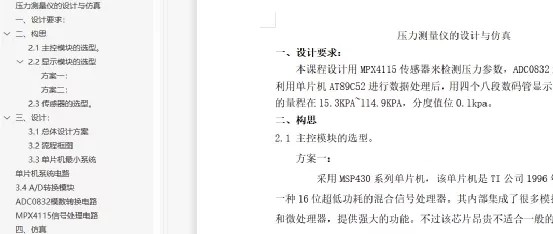

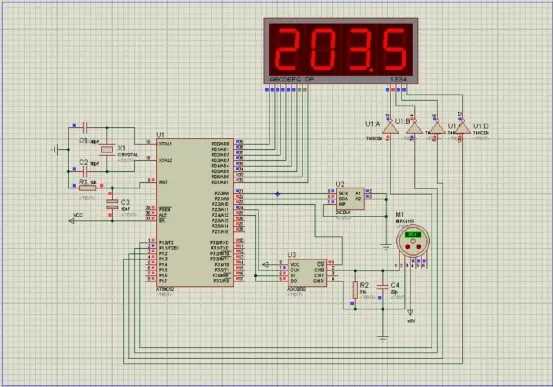

基于51单片机轮胎胎压气压监测测量仪_数码管显示（仿真+程序）仿真图proteus 7.8程序编译器：keil 4/keil 5编程语言：C语言主要研究内容：本课程设计用MPX4115传感器来检测压力参数，ADC0832进行模数转换后，利用单片机AT89C52进行数据处理后，用四个八段数码管显示压力值。压力测量的量程在15.3KPA~114.9KPA，分度值位0.1kpa。最近折腾了一个基于51单

ifqhzJwse

123人浏览 · 2026-03-11 11:00:00

ifqhzJwse · 2026-03-11 11:00:00 发布

基于51单片机轮胎胎压气压监测测量仪_数码管显示（仿真+程序）仿真图proteus 7.8 程序编译器：keil 4/keil 5 编程语言：C语言主要研究内容：本课程设计用MPX4115传感器来检测压力参数，ADC0832进行模数转换后，利用单片机AT89C52进行数据处理后，用四个八段数码管显示压力值。压力测量的量程在15.3KPA~114.9KPA，分度值位0.1kpa。

最近折腾了一个基于51单片机的轮胎胎压气压监测测量仪，还带数码管显示，感觉挺有意思，来跟大家分享分享。

前期准备

工具选择

这次用到的仿真软件是Proteus 7.8，这软件在单片机仿真这块那是相当好用。程序编译器我用的是Keil 4和Keil 5，对于51单片机开发，这俩算是主流了。编程语言就选C语言，上手容易，逻辑清晰。

核心功能实现

传感器与模数转换

咱们这个设计里，检测压力参数靠的是MPX4115传感器，模数转换的重任交给ADC0832。MPX4115把感受到的压力转化为模拟信号，ADC0832再把模拟信号变成单片机能够处理的数字信号。

数据处理与显示

单片机选用AT89C52，它收到ADC0832传来的数字信号后，开始处理数据，最后把处理好的压力值通过四个八段数码管显示出来。压力测量的量程在15.3KPA - 114.9KPA，分度值是0.1kpa，精度还是不错的。

代码实战

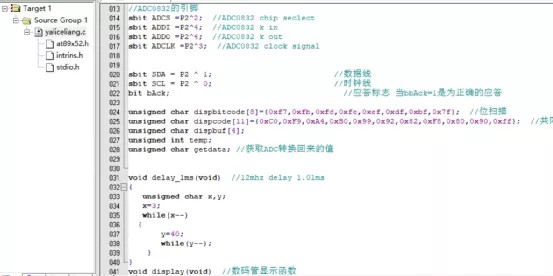

#include <reg51.h>
#include <intrins.h>

// 定义ADC0832端口
sbit CS = P1^0;
sbit CLK = P1^1;
sbit DO = P1^2;

// 数码管段码定义
unsigned char code seg_table[] = {0x3F, 0x06, 0x5B, 0x4F, 0x66, 0x6D, 0x7D, 0x07, 0x7F, 0x6F};
// 数码管位选定义
unsigned char code dig_table[] = {0xFE, 0xFD, 0xFB, 0xF7};

// ADC0832读取函数
unsigned char Read_ADC0832(unsigned char ch) {
    unsigned char i, dat = 0;
    CS = 1;
    _nop_();
    _nop_();
    CS = 0;
    _nop_();
    _nop_();
    // 设置通道选择
    if (ch == 0) {
        DO = 1;
        _nop_();
        _nop_();
        CLK = 1;
        _nop_();
        _nop_();
        CLK = 0;
        _nop_();
        _nop_();
        DO = 0;
        _nop_();
        _nop_();
        CLK = 1;
        _nop_();
        _nop_();
        CLK = 0;
        _nop_();
        _nop_();
    } else if (ch == 1) {
        DO = 1;
        _nop_();
        _nop_();
        CLK = 1;
        _nop_();
        _nop_();
        CLK = 0;
        _nop_();
        _nop_();
        DO = 1;
        _nop_();
        _nop_();
        CLK = 1;
        _nop_();
        _nop_();
        CLK = 0;
        _nop_();
        _nop_();
    }
    // 读取数据
    for (i = 0; i < 8; i++) {
        CLK = 1;
        _nop_();
        _nop_();
        dat <<= 1;
        if (DO) dat |= 0x01;
        CLK = 0;
        _nop_();
        _nop_();
    }
    for (i = 0; i < 8; i++) {
        CLK = 1;
        _nop_();
        _nop_();
        if (DO) dat |= 0x80;
        dat >>= 1;
        CLK = 0;
        _nop_();
        _nop_();
    }
    CS = 1;
    return dat;
}

// 数码管显示函数
void Display(unsigned int num) {
    unsigned char i, temp;
    for (i = 0; i < 4; i++) {
        temp = num % 10;
        num /= 10;
        P0 = seg_table[temp];
        P2 = dig_table[i];
        _nop_();
        _nop_();
        P2 = 0xFF;
    }
}

void main() {
    unsigned int pressure;
    while (1) {
        // 读取ADC数据
        unsigned char adc_value = Read_ADC0832(0);
        // 根据量程转换为实际压力值
        pressure = (unsigned int)(adc_value * (114.9 - 15.3) / 255 + 153);
        // 显示压力值
        Display(pressure);
    }
}

代码分析

ADC0832读取函数：首先设置片选CS和时钟CLK，通过控制DO引脚来选择通道，然后通过8次时钟脉冲读取转换后的数据。先读高8位，再读低8位，最后把CS拉高结束读取。
数码管显示函数：通过取余和除法操作，把要显示的数值的每一位分离出来，再根据段码表在数码管上显示，通过位选来选择哪个数码管显示。
主函数：不断读取ADC0832的数据，根据设定的量程转换为实际压力值，再调用数码管显示函数把压力值显示出来。

通过这样一套流程，就实现了基于51单片机的轮胎胎压气压监测测量仪，能准确测量并显示轮胎胎压，在实际应用中还是挺有意义的。大家要是有兴趣，也可以自己动手试试，说不定能发现更多好玩的改进点。
